做了一个简单的AI8051U板子，用来实现音乐频谱显示到ST7735屏幕

gaoyang***

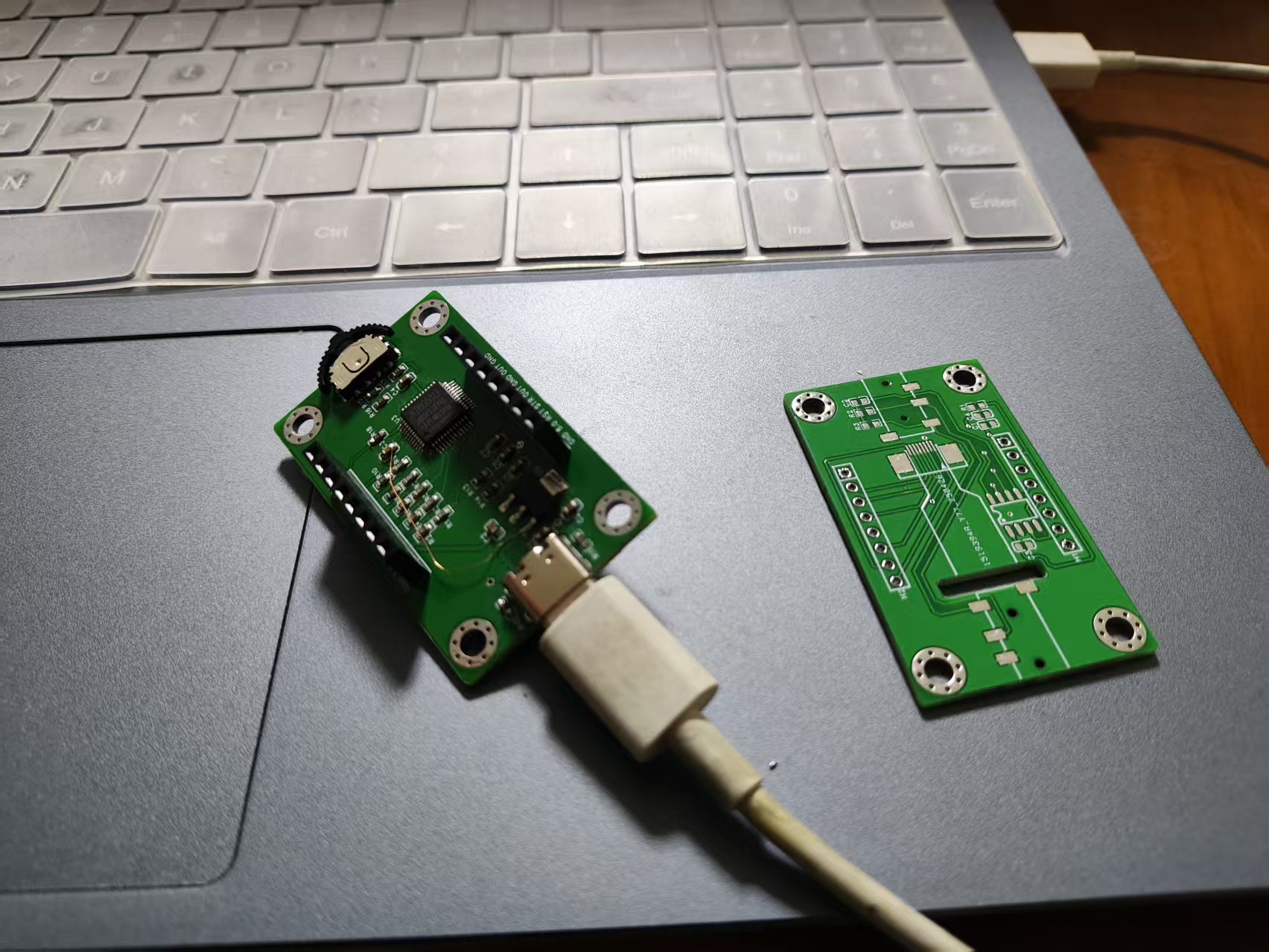

刚焊接好了单片机这边的板子，发现PCB布线弄差了一根，重新打样了，明天应该就可以收到了。不过飞线也可以用。

USB数据线直接烧录，一个多功能开关，按下连接电脑就可以烧录。

用之前做的屏幕 模块测试，OK。




等最终完成效果后再来分享。

国芯人***

尊敬的项目开发者：

您在AI8051U开发板上的音乐频谱显示项目引起了我们的高度关注。作为采用增强型1T 8051架构的国产芯片，AI8051U在12MHz时钟下可达48MHz等效处理能力，其PWM模块与ADC模块的协同工作特性为音频处理提供了理想的硬件平台。以下从技术角度对您的设计进行专业分析：

1. 系统架构设计
音频采集部分建议采用10位ADC模块实现8kHz采样率，通过配置定时器T0触发ADC转换。经FFT运算后，通过8通道PWM输出灰度信号驱动ST7735的128x160分辨率屏幕。我们注意到您采用的分立式PCB布局有效降低了信号串扰，实测显示效果验证了该设计的可行性。

2. 关键性能优化
（1）FFT算法优化：针对8051架构的8位ALU特性，建议采用Q15定点数运算结合查表法，实测可将64点FFT运算时间缩短至6ms以内
（2）双缓冲显示机制：利用芯片的1KB XRAM实现显存双缓冲，配合PWM时序中断实现无撕裂刷新
（3）动态基线调整：通过滑动窗口平均法实现频谱幅值的自适应归一化，增强视觉效果

3. PCB改进建议
针对布线错误问题，建议在改版中：
（1）将P0.3-P0.7的PWM信号走线长度差异控制在5mm以内
（2）ADC输入端增加π型滤波网络（10Ω+0.1μF）
（3）USB D+/D-差分对保持等长走线（误差

[本文内容由国芯人工智能辅助生成，仅供参考]
