STC8H系列-高级PWM范例程序下载，2024/1/3 更新

haiya***

有用  收藏

qqz***

PWMB_CCMR1   = 0x01;        // CC1配置为输入模式, 且映射到TI1FP1上
        PWMB_CCER1  |= 0x01;        // 配置捕获极性为CC1的上升沿, 使能捕获, 0x01:上升沿, 0x03:下降沿
        PWMB_CCMR2   = 0x02;        // CC2配置为输入模式, 且映射到TI1FP2上
        PWMB_CCER1  |= 0x30;        // 配置捕获极性为CC2的下降沿, 使能捕获, 0x10:上升沿, 0x30:下降沿
        PWMB_PS     |= 0;                // 选择IO, 0:选择P2.0, 1:选择P1.7, 2:选择P0.0, 3:选择P7.4,
        PWMB_ISR_En |= 0x02;        // 使能CC1中断
        PWMB_ISR_En |= 0x04;        // 使能CC2中断
        P2n_standard(Pin0);                // P2.0设置为准双向口
        P20 = 1;

        PWMB_CCMR3   = 0x01;        // CC3配置为输入模式, 且映射到TI3FP3上
        PWMB_CCER2  |= 0x01;        // 配置捕获极性为CC3的上升沿, 使能捕获, 0x01:上升沿, 0x03:下降沿
        PWMB_CCMR4   = 0x02;        // CC2配置为输入模式, 且映射到TI3FP4上
        PWMB_CCER2  |= 0x30;        // 配置捕获极性为CC4的下降沿, 使能捕获, 0x10:上升沿, 0x30:下降沿
        PWMB_PS     |= (0<<4);        // 选择IO, 0:选择P2.2, 1:选择P3.3, 2:选择P0.2, 3:选择P7.6,
        PWMB_ISR_En |= 0x08;        // 使能CC3中断
        PWMB_ISR_En |= 0x10;        // 使能CC4中断
        P2n_standard(Pin2);                // P2.2设置为准双向口


都PWMB 了，不是对应的CC5 、CC6  CC7  CC8吗，这么写，让新手很容易误会，会的人怎么都会，不会的怎么都费劲，希望上传的资料能做的完善一些

qqz***

STC 缺少的就是官方的支持，针对实用的例子，每个功能在实际应用项目上使用，都很费劲。建议官方，做的尽可能详尽且描述准确的参考案例

tingy***

标记一下，刚开始学习~~

xx***

请教一下STC8HD PWM的P 与N是不是可以单独输出PWM信号，是不是可以同时输出9路PWM

give***

这个很好

xxw***

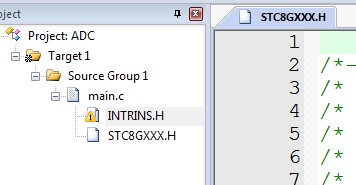

感谢梁工，下载了，但我为什么打不开，带黄色感叹号

peiti***

梁*** 发表于 2023-6-19 16:37
STC8H系列只有STC8H1K08T系列支持PLL 144MHz时钟。

梁工, 请问stc8h2k08u可以独立控制p1.0~p1.3的4路pwm吗?

梁***

peiti*** 发表于 2025-2-27 10:46
梁工, 请问stc8h2k08u可以独立控制p1.0~p1.3的4路pwm吗?

不能。P1.0、P5.4、P1.4、P1.6是PWM输出，P1.1、P1.3、P1.5、P1.7分别是P1.0、P5.4、P1.4、P1.6的带死区互补输出端，电平上是反相的。
如果只要4路输出，可以使用P1.0、P5.4、P1.4、P1.6，其余IO用作其他功能。

peiti***

梁*** 发表于 2025-2-27 11:20
不能。P1.0、P5.4、P1.4、P1.6是PWM输出，P1.1、P1.3、P1.5、P1.7分别是P1.0、P5.4、P1.4、P1.6的带死区 ...

好的, 感谢
