打卡学习视频教学《USB型 1T 8051 单片机原理及应用-8H8K64U》

assas***

打卡学习 第十四集 中断原理及工作机制二


INT0 中断（上升沿和下降沿），可同时支持上升沿和下降沿

#include "stc8h.h"
#include "intrins.h"
void INT0_Isr() interrupt 0
{
if (P32) //判断上升沿和下降沿
{
P10 = !P10; //测试端口
}
else
{
P11 = !P11; //测试端口
}
}
void main()
{
P_SW2 |= 0x80; //使能访问 XFR，没有冲突不用关闭
P0M0 = 0x00;
P0M1 = 0x00;
P1M0 = 0x00;
P1M1 = 0x00;
P2M0 = 0x00;
P2M1 = 0x00;
P3M0 = 0x00;
P3M1 = 0x00;
P4M0 = 0x00;
P4M1 = 0x00;
P5M0 = 0x00;
P5M1 = 0x00;
IT0 = 0; //使能 INT0 上升沿和下降沿中断

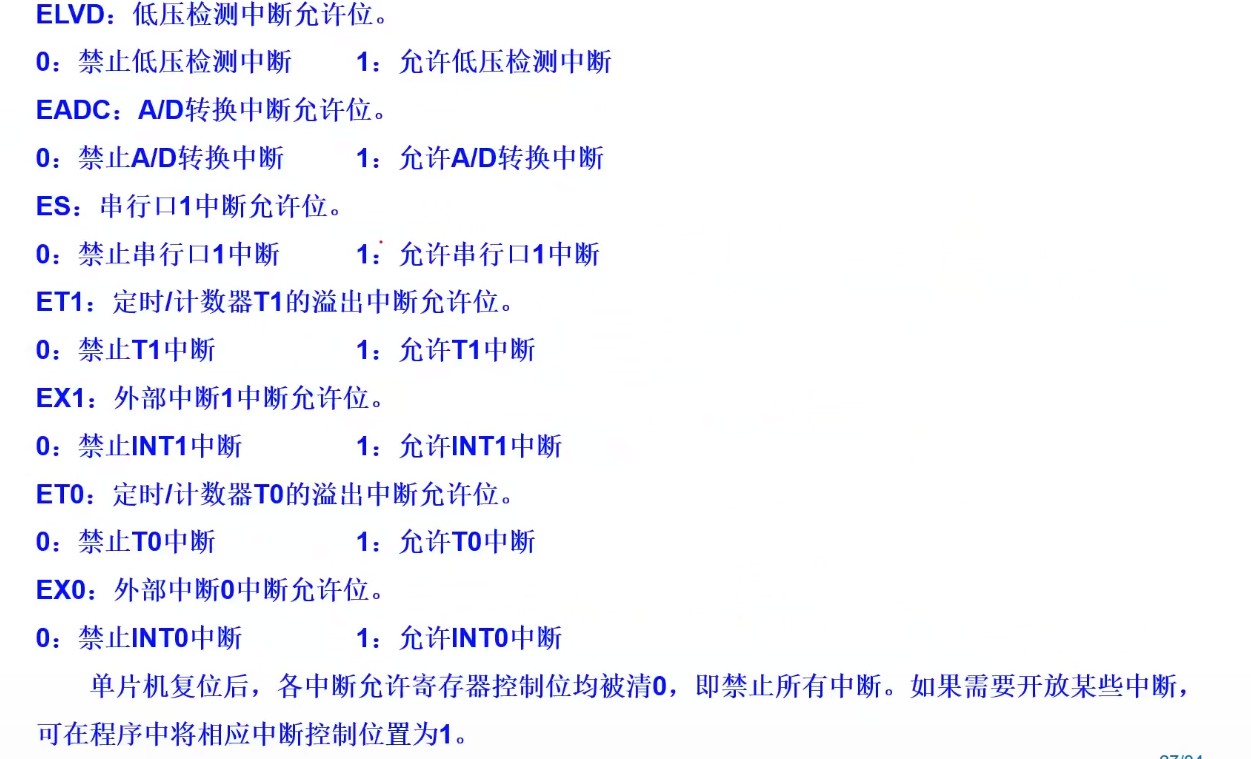

EX0 = 1; //使能 INT0 中断
EA = 1;
while (1);
}

assas***

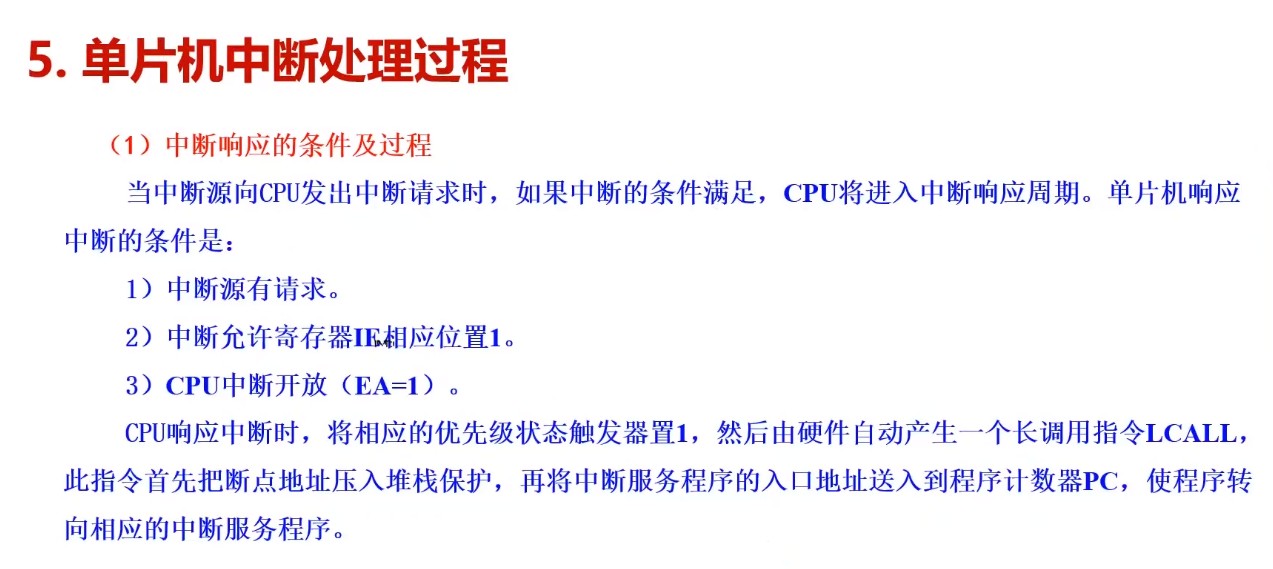

中断处理过程


多级流水线内核的中断响应
   STC 的增强型 8051（例如：STC8G/STC8H 系列）和 32 位 8051（例如：STC32G 系列）
的 MCU 内核为多级流水线设计，在中断响应方面的设计和传统的 8051（例如：STC89C52
系列）略有差异。
对于传统的 8051（例如：STC89C52 系列）
如果当前正在执行的指令是中断返回指令 RETI 或者是访问中断使能寄存器、中断请求寄存器或者中
断优先级寄存器的特殊指令时，CPU 等当前的这条特殊的指令执行完，再执行一条指令才能响应中断请
求；
  如果当前正在执行的指令不是上面所指的特殊指令，则等当前指令执行完成后就立即响应中断请求
对于 STC 的增强型 8051 单片机（例如：STC8G/STC8H 系列），由于是多级流水线设计，响应中断上

会比传统的 8051（例如：STC89C52 系列）再多执行一条语句
  如果当前正在执行的指令是中断返回指令 RETI 或者是访问中断使能寄存器、中断请求寄存器或者中
断优先级寄存器的特殊指令时，CPU 等当前的这条特殊的指令执行完，同时解码下一条指令，直到下一
条指令不是特殊指令，则等下一条指令执行完成才能响应中断请求；
如果当前正在执行的指令不是上面所指的特殊指令，则等当前指令执行完成后，同时会解码下一条
指令，如果下一条也不是特殊指令，则会等下一条指令执行完成后再立即响应中断请求.

assas***

打卡 第十五集 定时器原理及STC拓展

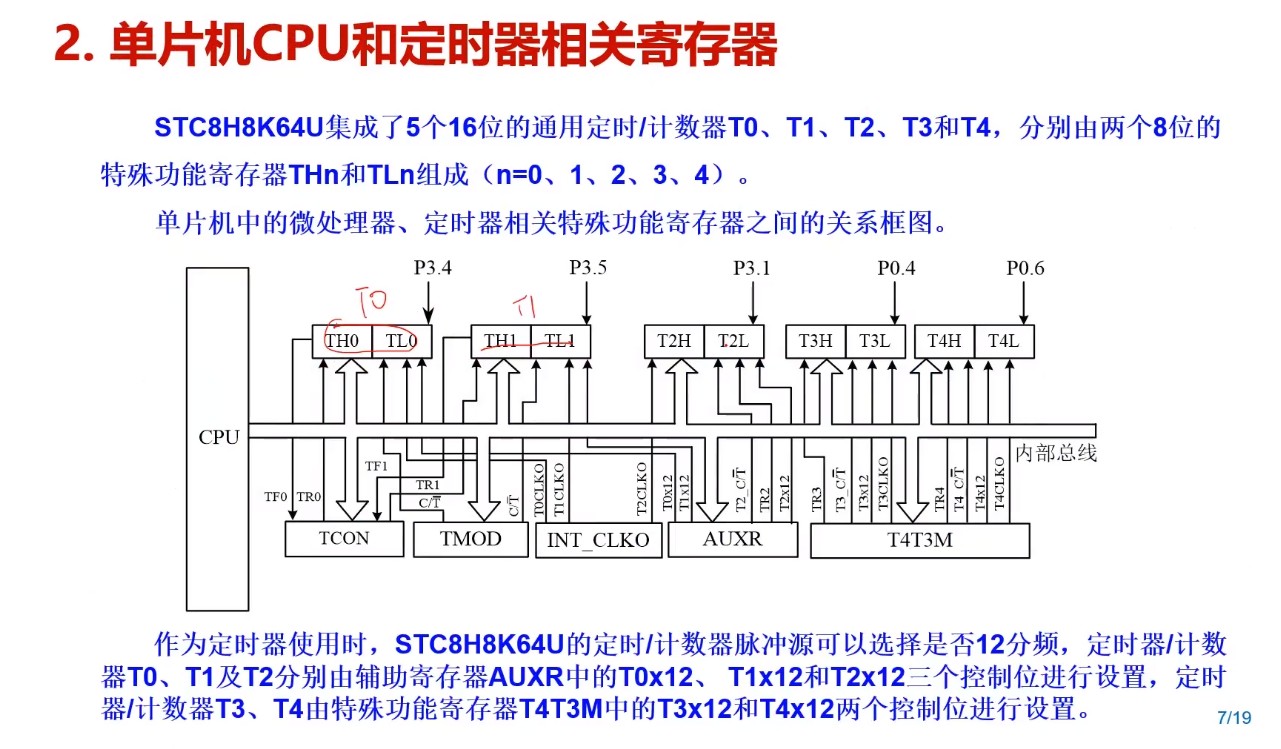

  STC8H 系列单片机内部设置了 5 个 16 位定时器/计数器。5 个 16 位定时器 T0、T1、T2、T3 和 T4
都具有计数方式和定时方式两种工作方式。对定时器/计数器 T0 和 T1，用它们在特殊功能寄存器 TMOD
中相对应的控制位 C/T 来选择 T0 或 T1 为定时器还是计数器。对定时器/计数器 T2，用特殊功能寄存器
AUXR 中的控制位 T2_C/T 来选择 T2 为定时器还是计数器。对定时器/计数器 T3，用特殊功能寄存器
T4T3M 中的控制位 T3_C/T 来选择 T3 为定时器还是计数器。对定时器/计数器 T4，用特殊功能寄存器

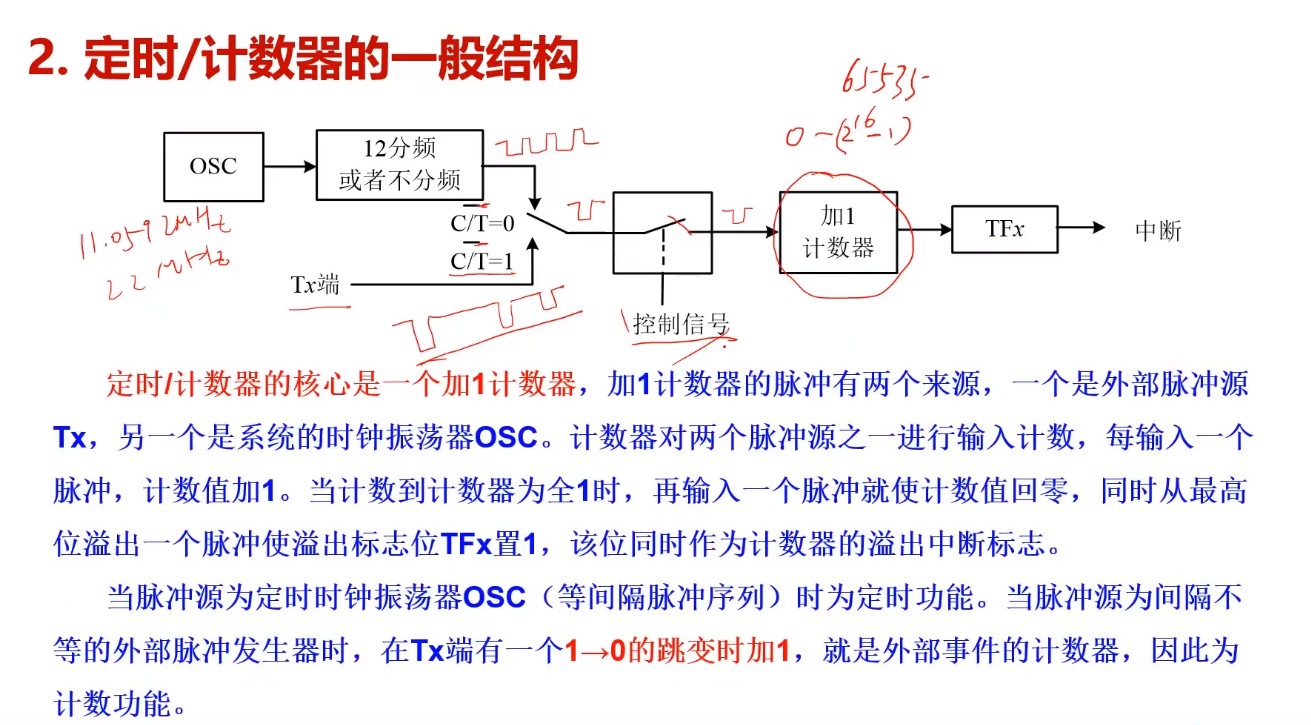

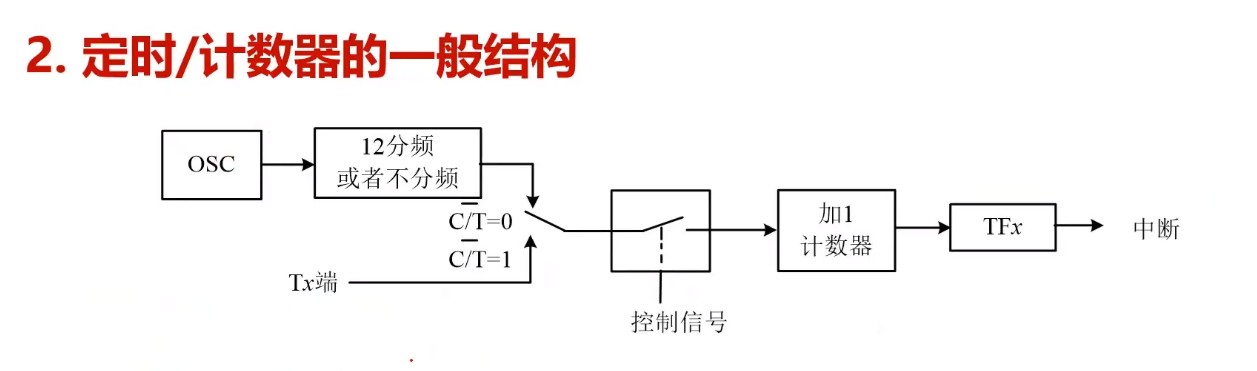

T4T3M 中的控制位 T4_C/T 来选择 T4 为定时器还是计数器。定时器/计数器的核心部件是一个加法计数
器，其本质是对脉冲进行计数。只是计数脉冲来源不同：如果计数脉冲来自系统时钟，则为定时方式，
  此时定时器/计数器每 12 个时钟或者每 1 个时钟得到一个计数脉冲，计数值加 1；如果计数脉冲来自单片
机外部引脚，则为计数方式，每来一个脉冲加 1。
  当定时器/计数器 T0、T1 及 T2 工作在定时模式时，特殊功能寄存器 AUXR 中的 T0x12、T1x12 和
T2x12 分别决定是系统时钟/12 还是系统时钟/1（不分频）后让 T0、T1 和 T2 进行计数。当定时器/计数
器 T3 和 T4 工作在定时模式时，特殊功能寄存器 T4T3M 中的 T3x12 和 T4x12 分别决定是系统时钟/12
还是系统时钟/1（不分频）后让 T3 和 T4 进行计数。当定时器/计数器工作在计数模式时，对外部脉冲计
数不分频。

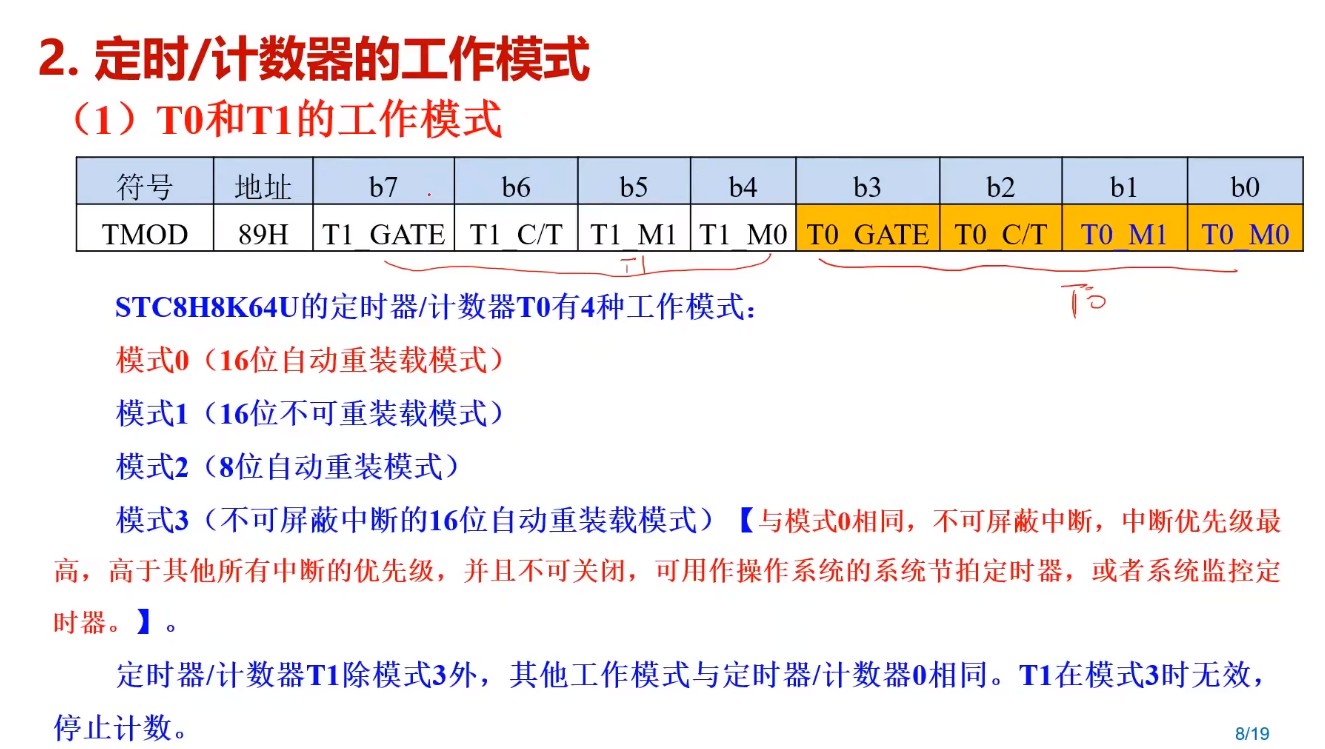

  定时器/计数器 0 有 4 种工作模式：模式 0（16 位自动重装载模式），模式 1（16 位不可重装载模式），
模式 2（8 位自动重装模式），模式 3（不可屏蔽中断的 16 位自动重装载模式）。定时器/计数器 1 除模
式 3 外，其他工作模式与定时器/计数器 0 相同。T1 在模式 3 时无效，停止计数。定时器 T2 的工作模式
固定为 16 位自动重装载模式。T2 可以当定时器使用，也可以当串口的波特率发生器和可编程时钟输出。
定时器 3、定时器 4 与定时器 T2 一样，它们的工作模式固定为 16 位自动重装载模式。T3/T4 可以当定
时器使用，也可以当串口的波特率发生器和可编程时钟输出。
