AI8051U与32G参考电源的疑惑

Tui***

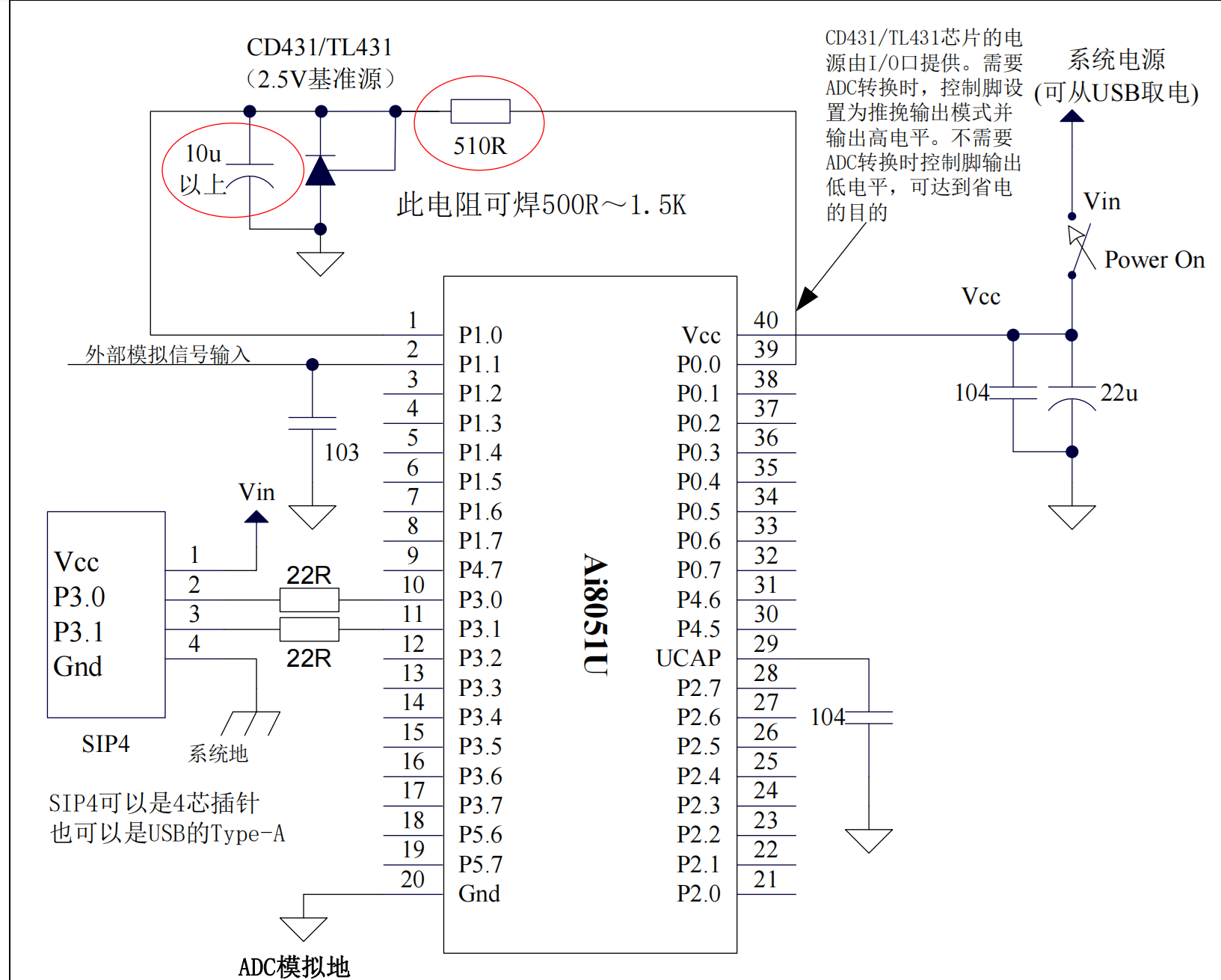

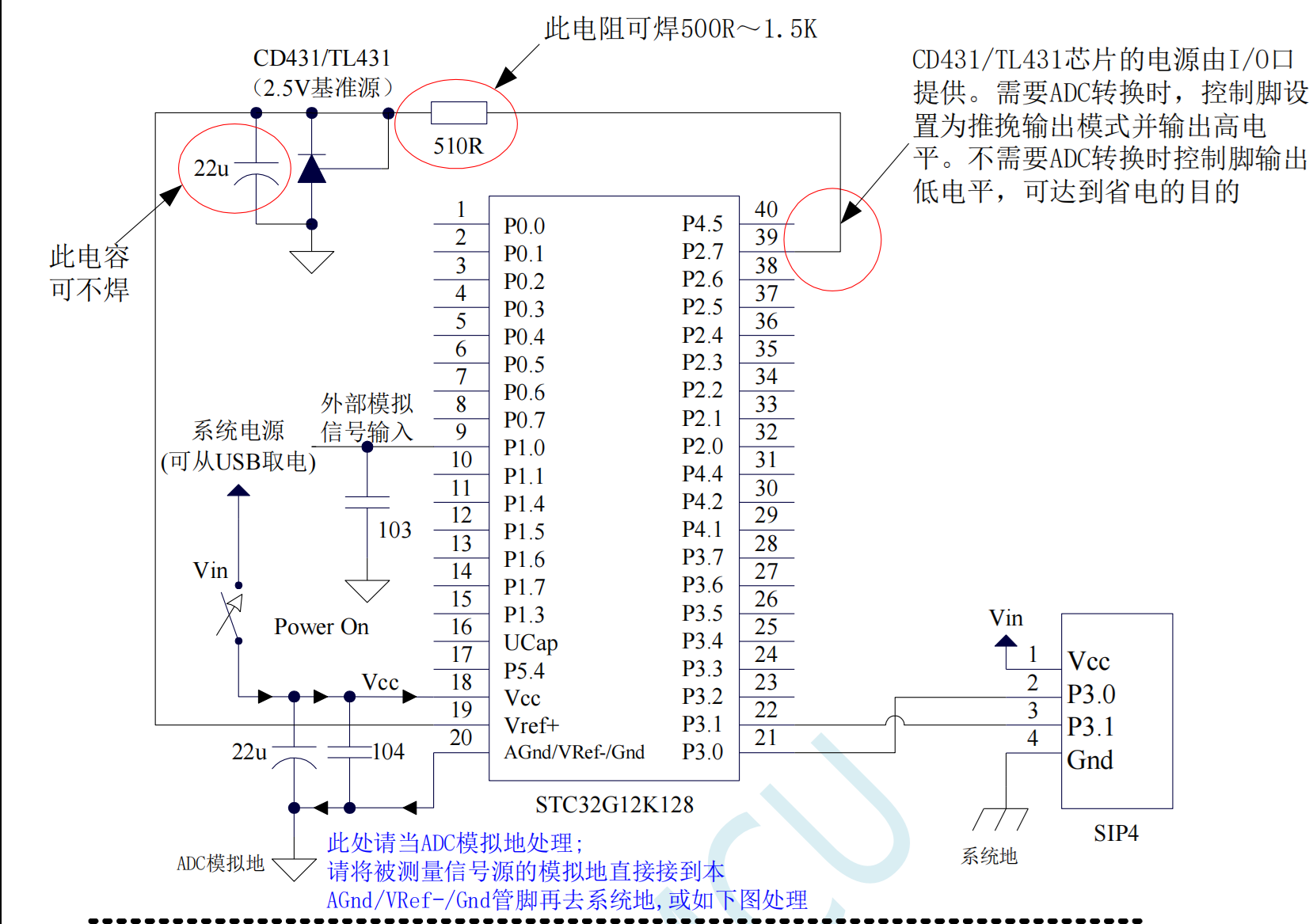

32系列一般有专门的参考电源引脚Vref+,可接VCC，也可接外部高精度参考电源431。灵活方便易懂。刚接触AI8051U芯片，没有专门的Vref+引脚，而是Vref+/ADC_AVCC/VCC是同一个引脚，我的理解是参考电源只能VCC了？但是AI8051手册上的ADC参考线路图是可以外接2.5V参考电源的，而且是接在P10口的，不太明白其中的奥妙，请大佬科普一下嘛，谢谢！

另外，AI8051的P30/P31的两个22Ω电阻可以不接吗？

神***

利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区


当然还可以 ADCx 外接个高稳定信号源，和其他通道比较即可

梁***

只是作为计算的参考。
准确的2.5V接P1.0--ADC0，读出ADC值为adc0。
待测电压接P1.1--ADC1，读到ADC值为adc1。
ADC转换过程中，始终使用VCC做参考：
adc1 = 4096*Vx/Vcc。
adc0 = 4096*2.5/VCC。
两式相除，得到：
adc1/adc0 = Vx/2.5。
则待测电压 Vx= 2.5*adc1/adc0。

上述原理，明白了吗？

Tui***

梁*** 发表于 2025-5-4 20:21
只是作为计算的参考。
准确的2.5V接P1.0--ADC0，读出ADC值为adc0。
待测电压接P1.1--ADC1，读到ADC值为adc1 ...

这样啊！那不是2.5V参考电压占用一个有效IO口（ADC0通道）/（IO口P10）？
这样计算看起来间接用到了外部2.5V参考源，就是废掉了一个ADC0，是不是呢？

Tui***

神*** 发表于 2025-5-4 20:12
利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC - ADC/比较器，DMA支持 ...

就是占用了一个ADCx通道给外部参考源。当然有专门的Vref+芯片相当于也需要一个IO口。

梁***

Tui*** 发表于 2025-5-4 21:17
这样啊！那不是2.5V参考电压占用一个有效IO口（ADC0通道）/（IO口P10）？
这样计算看起来间接用到了外部2 ...

是的，要占用一个ADC输入。

我心***

同问：楼主帖子第一张图中AI8051的P30/P31的两个22Ω电阻可以不接吗？

梁***

我心*** 发表于 2025-5-6 02:45
同问：楼主帖子第一张图中AI8051的P30/P31的两个22Ω电阻可以不接吗？

如果是接USB，要接上。
如果是串口，可以改为300欧姆，用于热插拔限流保护，直接短路也可以，缺乏限流保护而已。

Tui***

梁*** 发表于 2025-5-5 23:49
是的，要占用一个ADC输入。

Tui***

梁*** 发表于 2025-5-6 09:34
如果是接USB，要接上。
如果是串口，可以改为300欧姆，用于热插拔限流保护，直接短路也可以，缺乏限流保 ...

明白了，谢谢！
