针对AI8051U试验箱的I2C访问AT24C02实现问题,现提供专业级解决方案如下:
一、硬件连接规范
1. 基础连接确认:
需确保试验箱供电正常(建议5V/3.3V切换开关置于3.3V档)

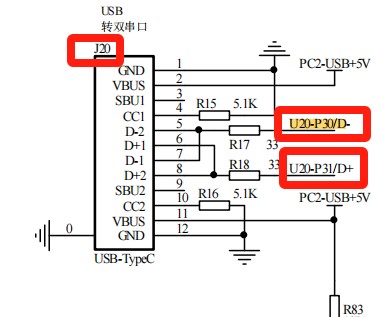

下载器通过Type-C接口连接至PC端,建立稳定通信链路
2. I2C总线扩展:
定位试验箱扩展区的I2C接口(通常标注SDA/SCL引脚)
使用杜邦线连接:
SDA → P2.1(典型I2C0数据线配置)
SCL → P2.0(典型I2C0时钟线配置)
必须外接4.7KΩ上拉电阻(开发板若未集成需自行添加)
3. AT24C02模块连接:
VCC → 3.3V电源端
GND → 共地连接
A0/A1/A2地址引脚接地(默认器件地址0xA0)
二、软件架构解析

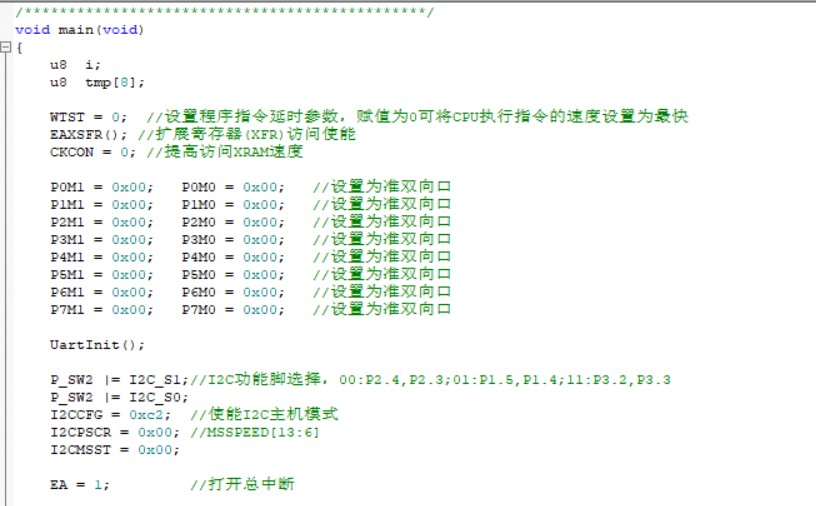

1. 工程配置要点:
- c
- void HardwareInit(void)
- {
- P2MODEIOPU(I2CSCLPIN|I2CSDAPIN); // 配置I/O模式
- I2CInit(I2CFOSC16, 400000); // 设置I2C时钟为400kHz
- UARTInit(115200); // 串口波特率115200
- }
复制代码
2. 关键函数实现:- c
- void EEPROMWrite(uint8t addr, uint8t dat)
- {
- I2CStart();
- I2CSendByte(0xA0); // 器件地址+写操作
- I2CWaitAck();
- I2CSendByte(addr); // 存储地址
- I2CWaitAck();
- I2CSendByte(dat); // 写入数据
- I2CWaitAck();
- I2CStop();
- Delay5ms(); // 等待写入完成
- }
复制代码
三、问题专项解析

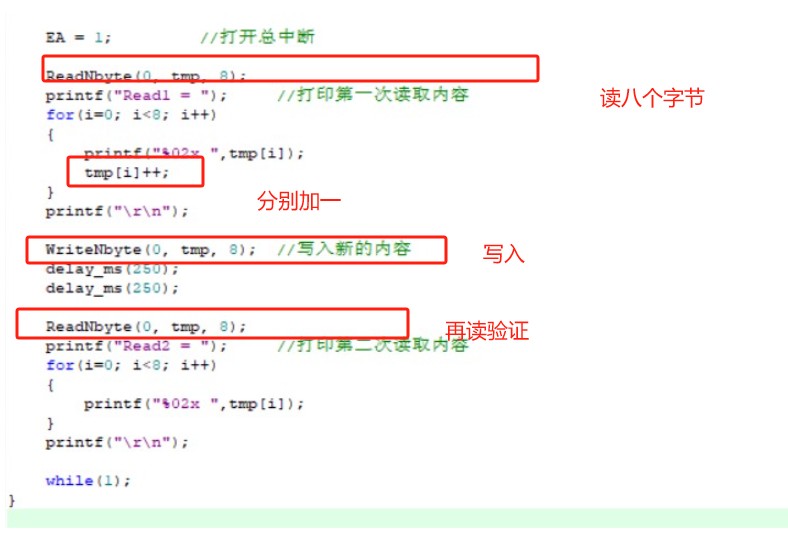

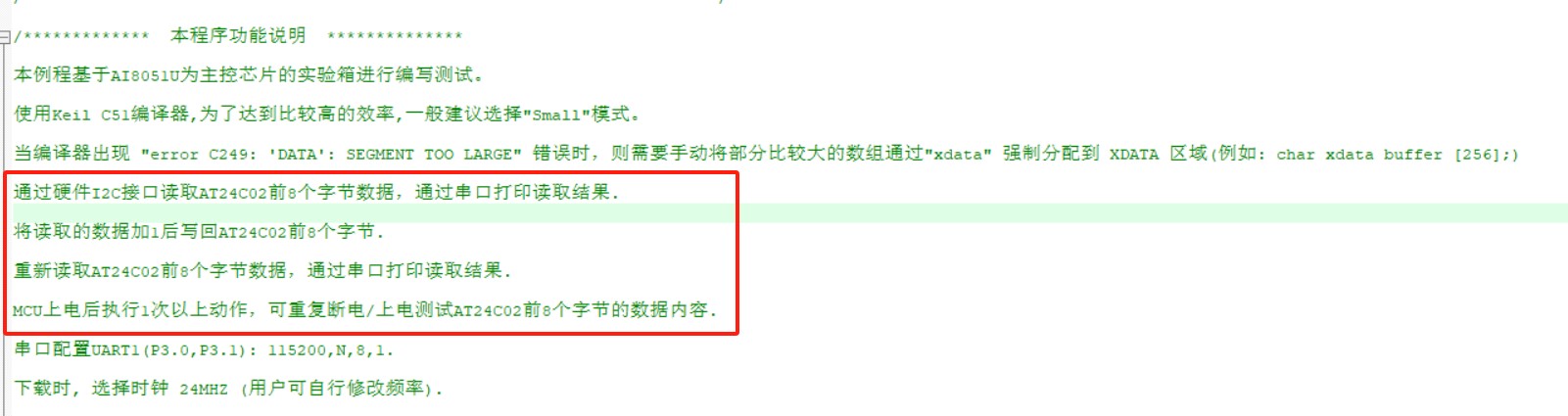

问题1:数据递增写入机制
原代码可能采用隐式操作,建议补充显式处理:

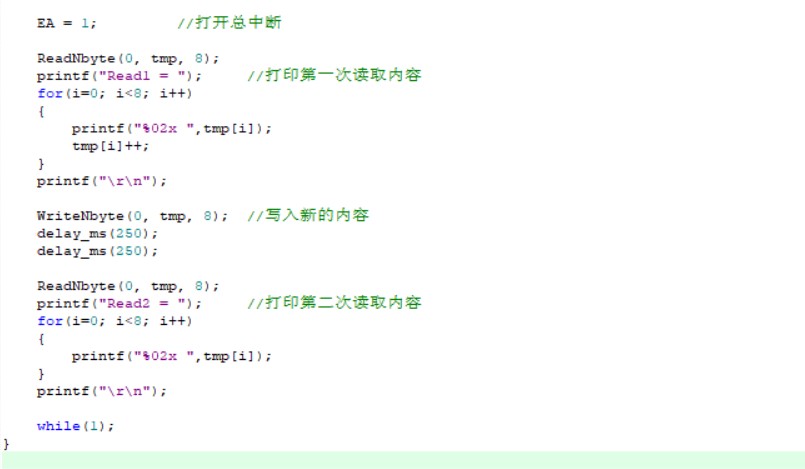

```c
uint8t buffer[8];
for(uint8t i=0; i
