8H1K28 驱动数码管刷新

jkwn***

梁*** 发表于 2025-6-10 09:34
差不多

梁工，麻烦梁工看一下，我这个调压方案对吗，是您说的那种方式吗？

梁***

jkwn*** 发表于 2025-6-13 15:22
梁工，麻烦梁工看一下，我这个调压方案对吗，是您说的那种方式吗？

是的，就是这样，甚至三极管电路不用，PWM直接接到R20。

131953***

jkwn***

梁*** 发表于 2025-6-13 17:17
是的，就是这样，甚至三极管电路不用，PWM直接接到R20。

感谢梁工，请教梁工PWM占空比有限制吗?我觉得应该是没有限制的，可以是最小0%的占空比,也可以是100%的占空比

梁***

jkwn*** 发表于 2025-6-17 17:26
感谢梁工，请教梁工PWM占空比有限制吗?我觉得应该是没有限制的，可以是最小0%的占空比,也可以是100%的占 ...

0~100%

jkwn***

梁*** 发表于 2025-6-17 19:31
0~100%

感谢梁工

jkwn***

梁*** 发表于 2025-6-17 19:31
0~100%

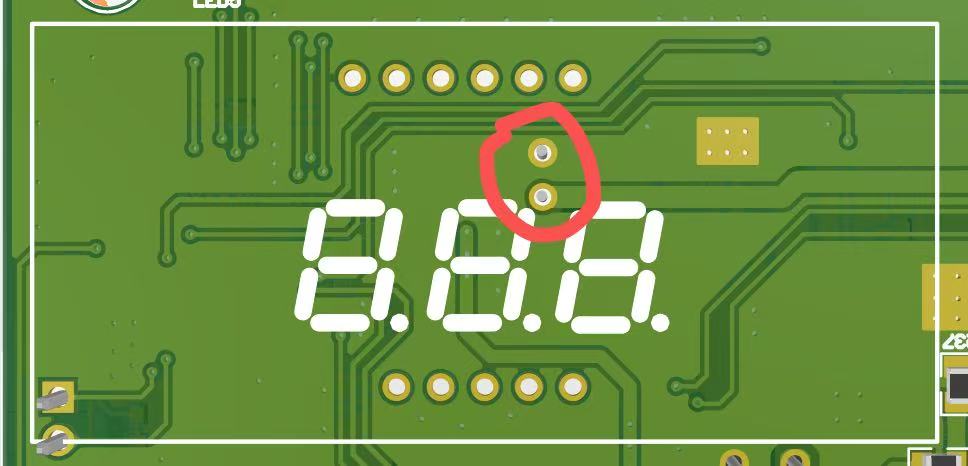

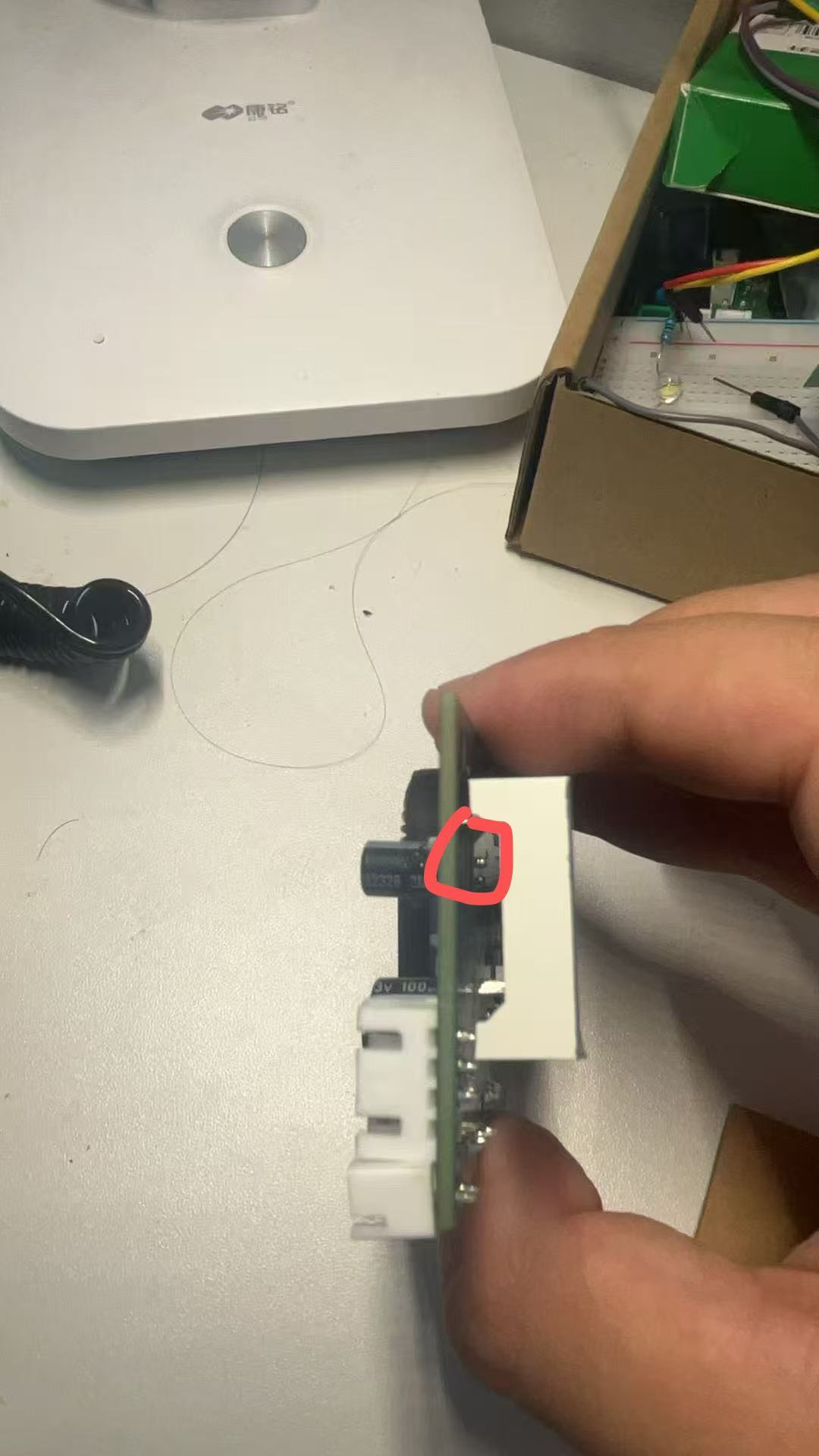

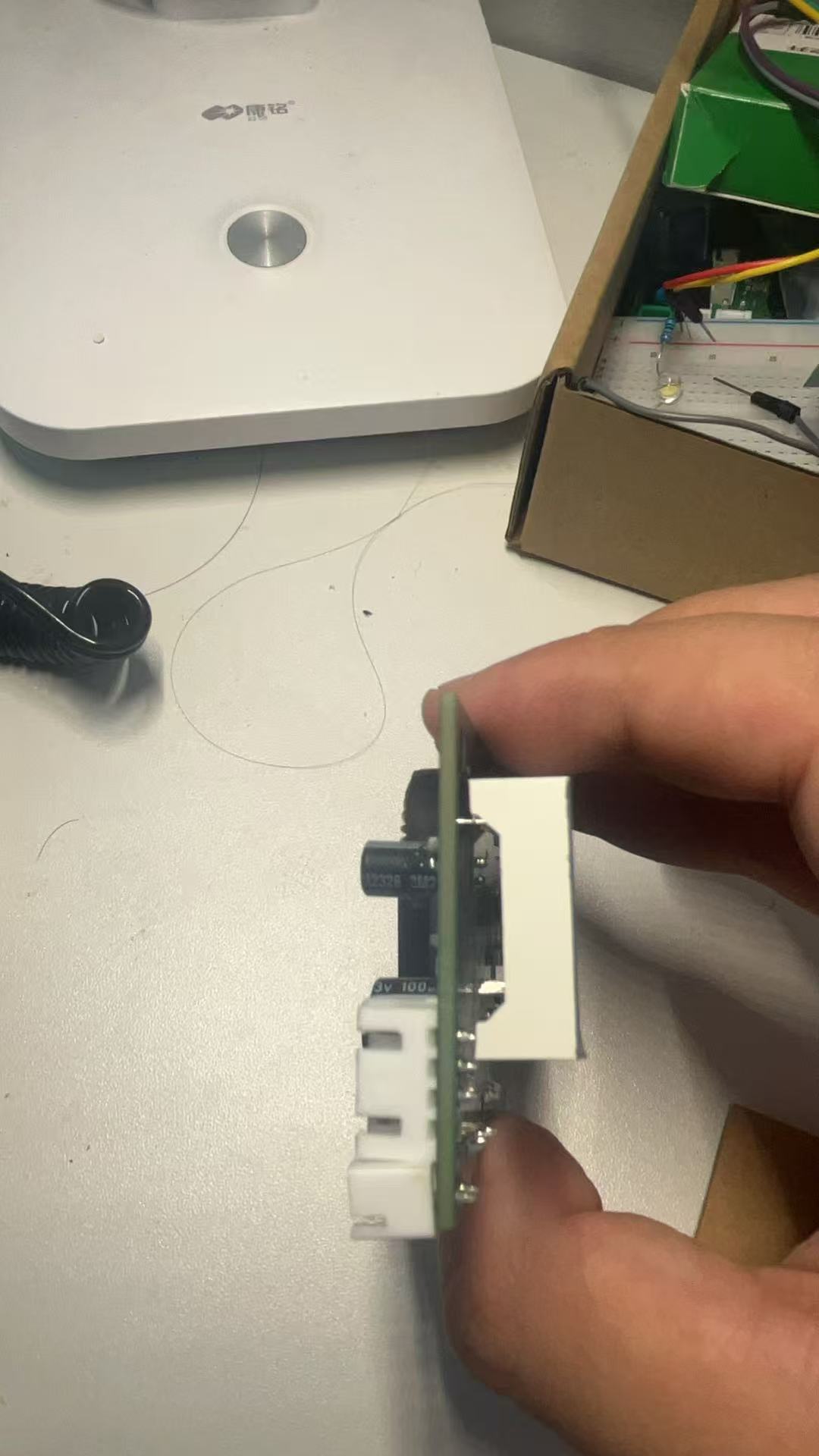

梁工，又麻烦您了，我这个电容引脚在数码管里面，除了不好维修以外，别的没啥影响哈

梁***

jkwn*** 发表于 2025-6-20 11:27
梁工，又麻烦您了，我这个电容引脚在数码管里面，除了不好维修以外，别的没啥影响哈 ...

对性能没有影响。

jkwn***

Debu*** 发表于 2025-4-29 16:58
视觉亮度近似正比于(电流乘以占空比)的2.2次方（gamma校正）
3个COM，最大占空比三分之一
IO最大电流20mA ...

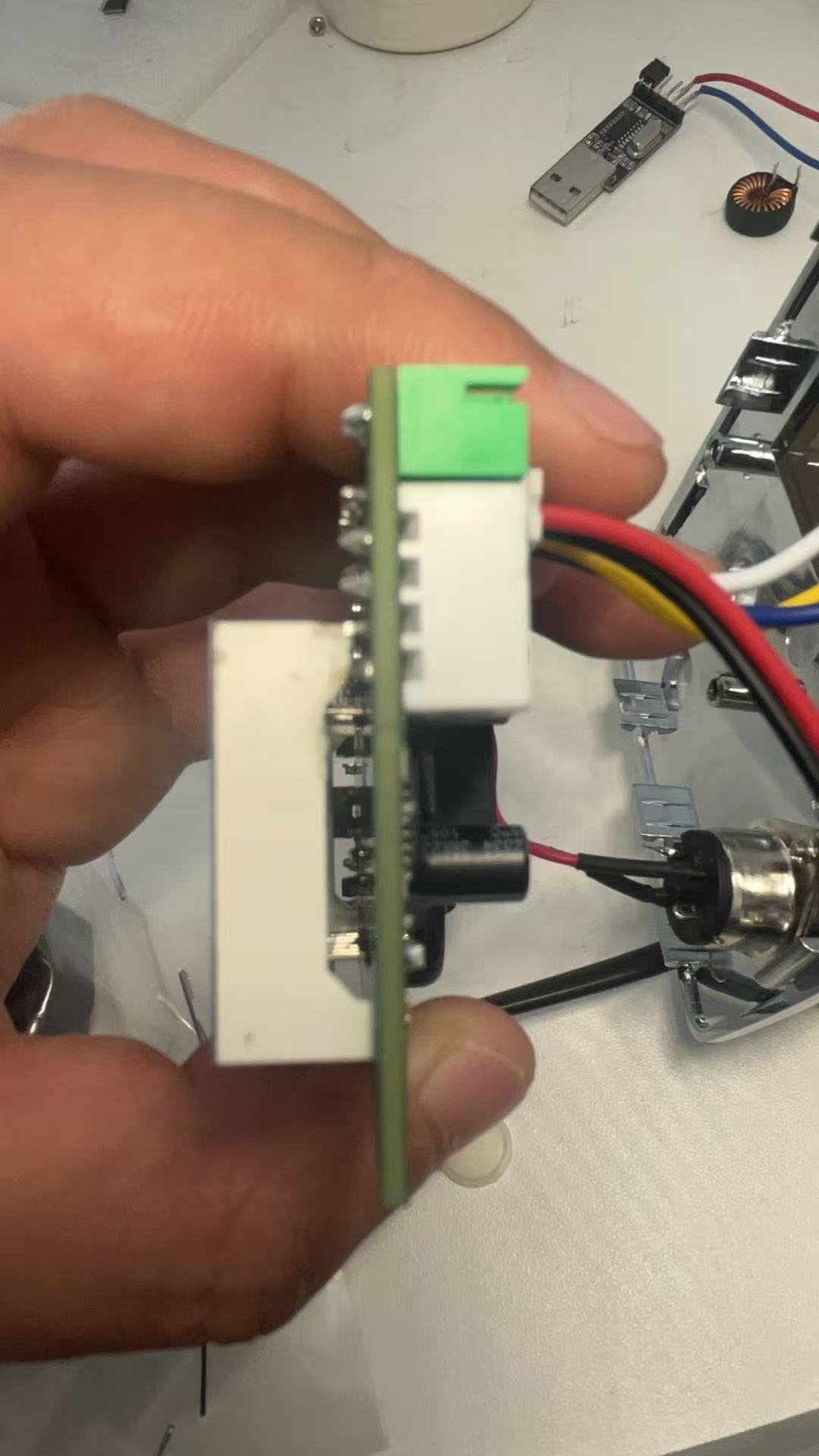

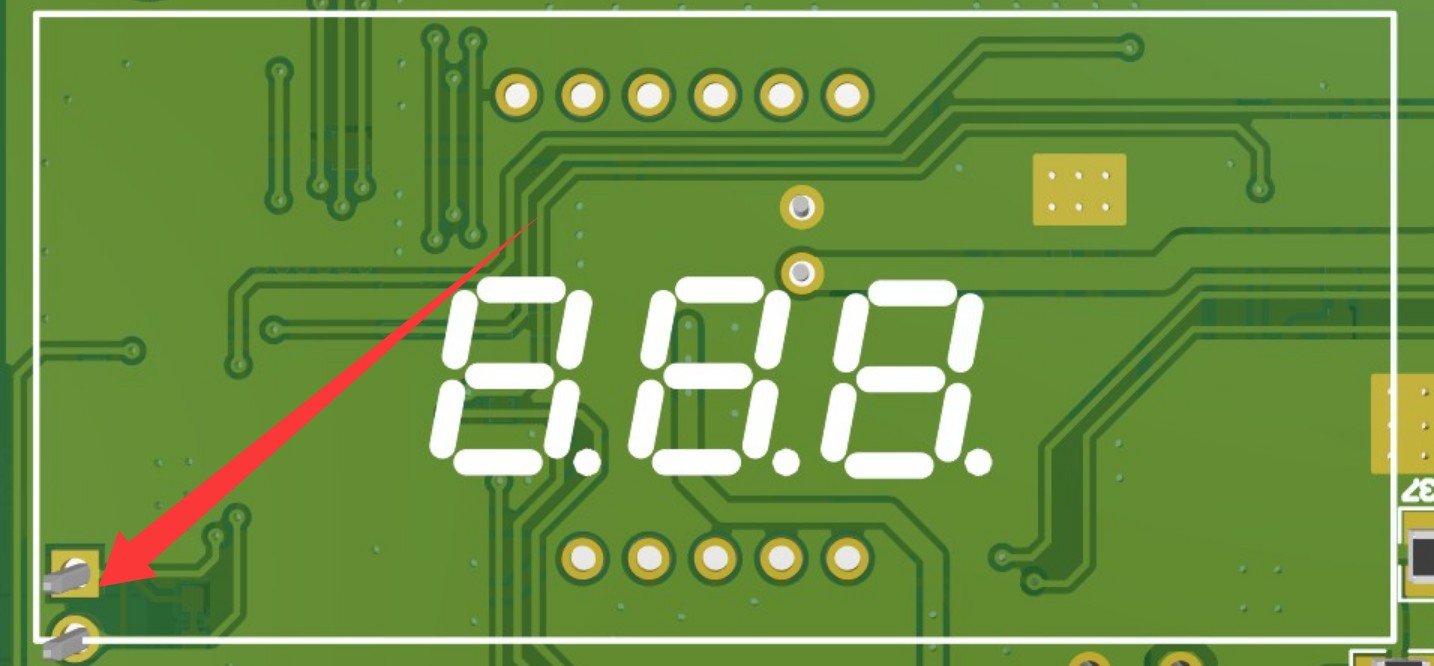

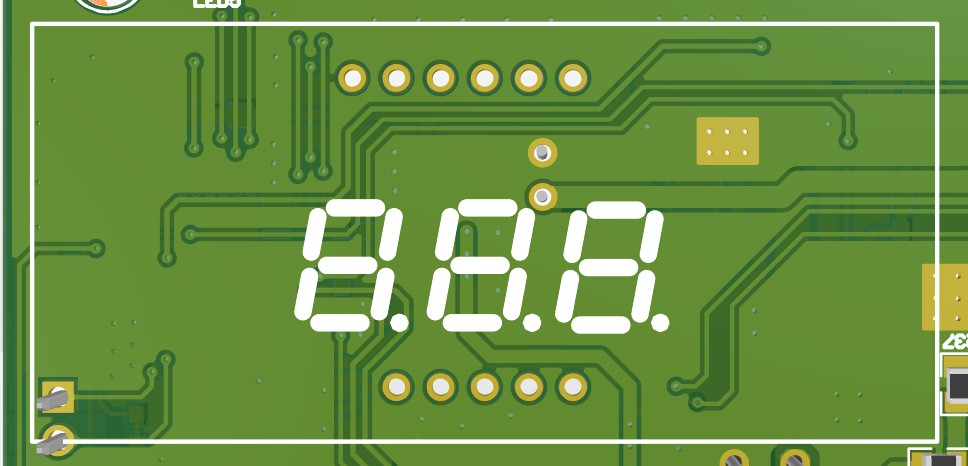

师傅，麻烦您看一下，我这个电容引脚在数码管里面，除了不好维修以外，别的没啥影响哈

Debu***

jkwn*** 发表于 2025-6-20 14:23
师傅，麻烦您看一下，我这个电容引脚在数码管里面，除了不好维修以外，别的没啥影响哈 ...

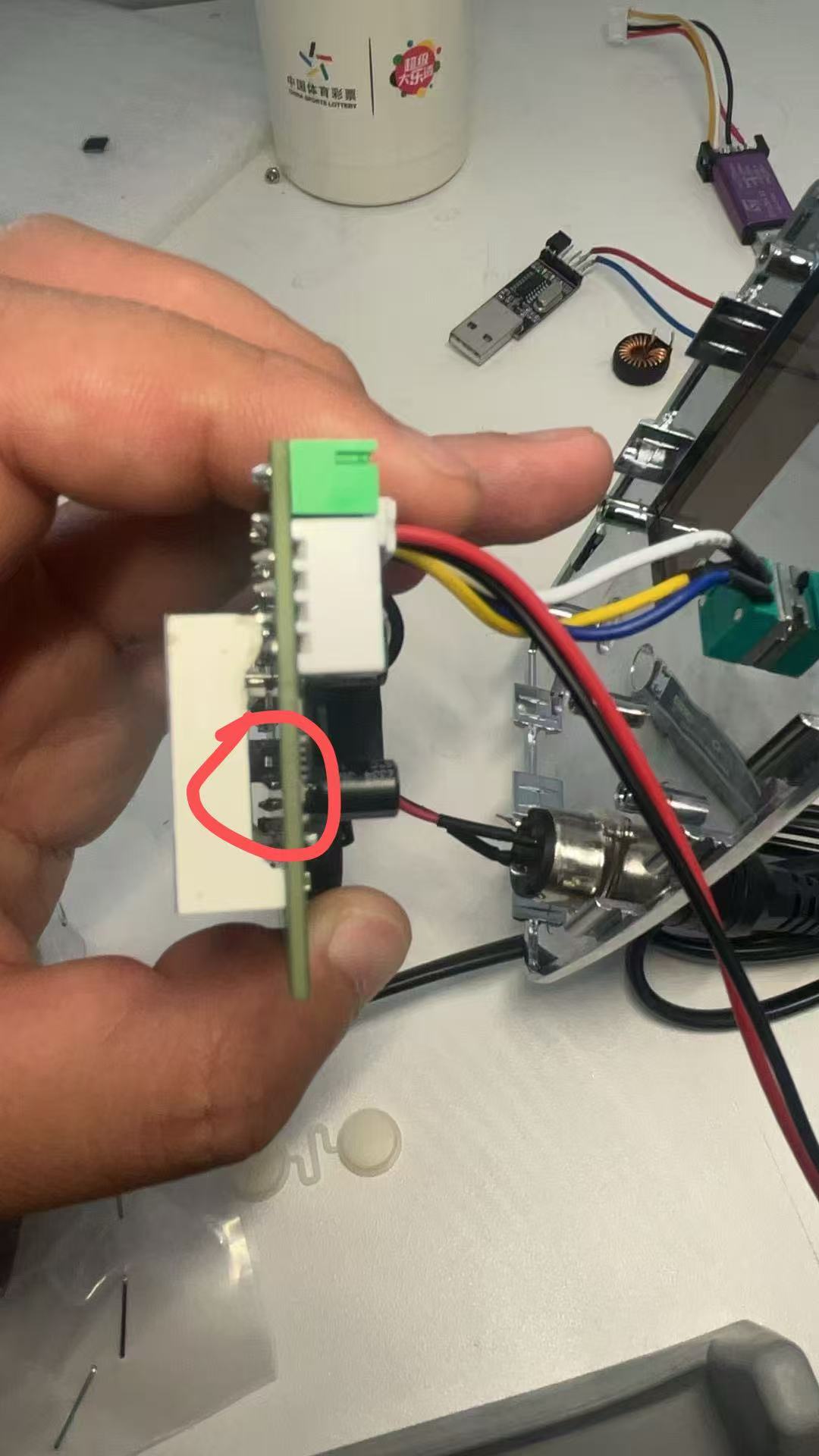

中间的脚剪短不干涉就行，这里的可能干涉
