8H1K28 驱动数码管刷新

jkwn***

梁*** 发表于 2025-5-16 13:13
测量反向电流要串联万用表200uA电流档

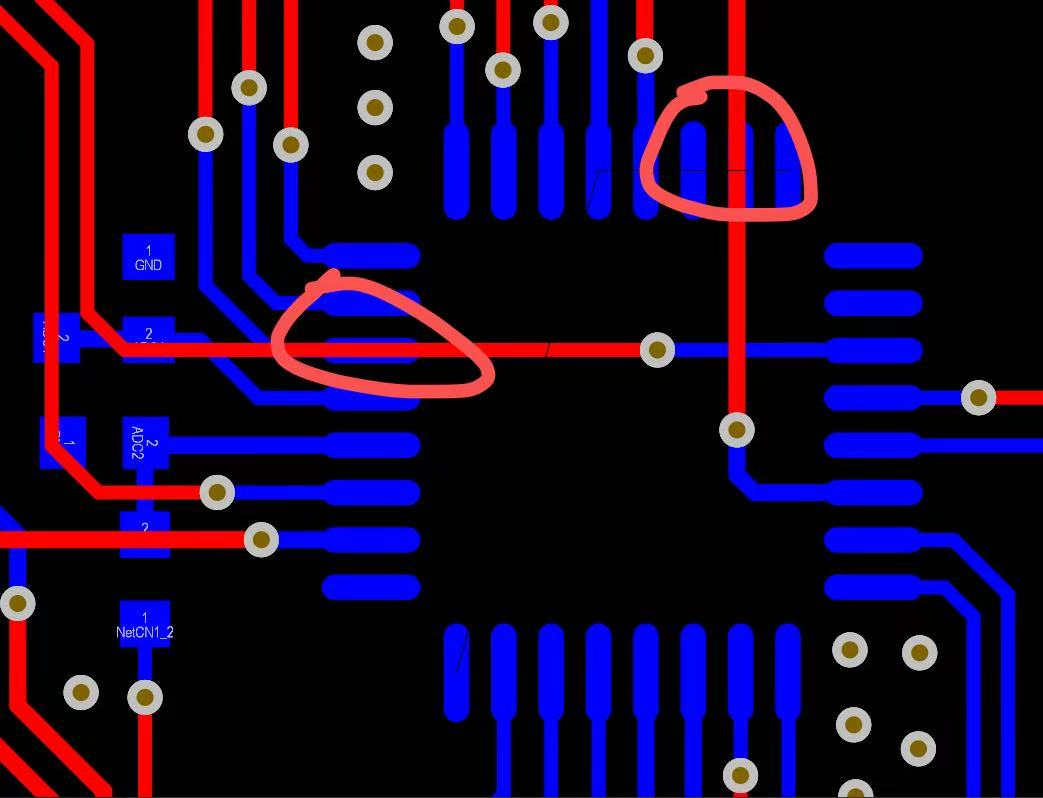

打扰梁工，向您请教，画圈的两个地方是不是算作平行走线呢？在画图时是否应该注意顶层和底层交叉走线避免平行走线呢？

梁***

jkwn*** 发表于 2025-5-26 09:13
打扰梁工，向您请教，画圈的两个地方是不是算作平行走线呢？在画图时是否应该注意顶层和底层交叉走线避免 ...

又不是高压电路，也不是触摸按键，不用担心，1.6mm厚的板，可以随意布线。

jkwn***

梁*** 发表于 2025-5-26 10:53
又不是高压电路，也不是触摸按键，不用担心，1.6mm厚的板，可以随意布线。 ...

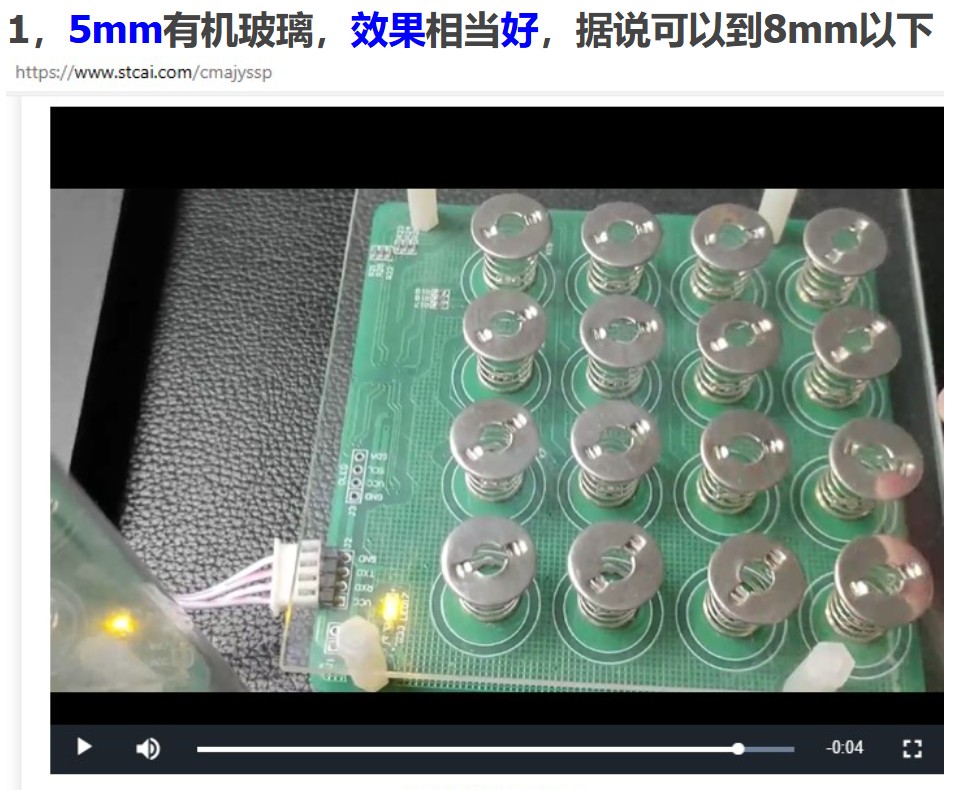

梁工，您说的触摸按键是论坛里的这种吗

梁***

jkwn*** 发表于 2025-5-26 11:45
梁工，您说的触摸按键是论坛里的这种吗

是的，触摸按键的线，另外一层可以走线，但不能是高速变化的信号，比如PWM、方波信号，高速数据线等等，变化慢的可以。

jkwn***

梁*** 发表于 2025-5-26 12:03
是的，触摸按键的线，另外一层可以走线，但不能是高速变化的信号，比如PWM、方波信号，高速数据线等等， ...

明白了，正好学习一下，触摸按键

jkwn***

梁*** 发表于 2025-5-26 12:03
是的，触摸按键的线，另外一层可以走线，但不能是高速变化的信号，比如PWM、方波信号，高速数据线等等， ...

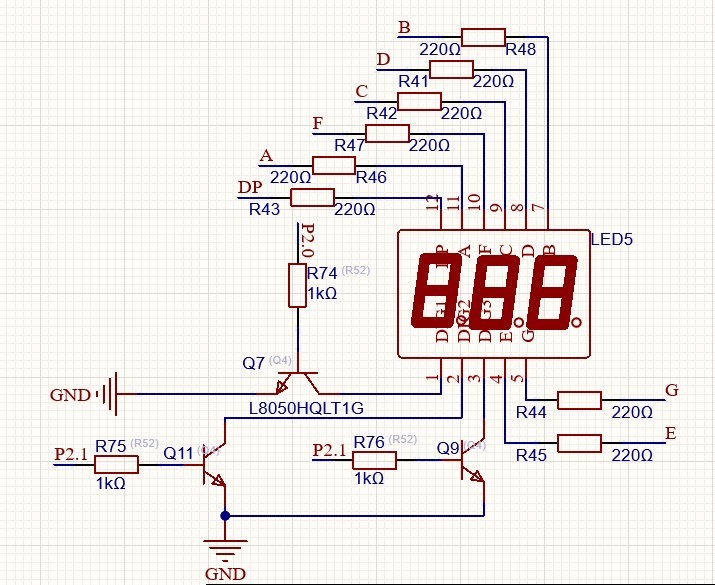

梁工，您好，再次向您请教，刚才测量了数码管公共端NPN三极管的集电极，波形如下，我是认为这个波形是正常的，在三个公共端全部关闭的情况下，三个三极管集电极电压对地都是2.7v（虽然三个公共端全部悬空，但是内部的Led依然有压降，所以公共端对地不可能是5v），在Q9开启Q7和Q11关闭的时候，Q7和Q11三极管集电极的电压是500mv（因为A~G段是5v，led的正极已经钳位在2.7v，2.7v不能通过led到Q7和Q11三极管集电极，所以Q7和Q11三极管集电极是悬空的，对地应该是不确定的），在Q7开启Q9和Q11关闭的时候，Q7三极管集电极电压为20mv，已经进入深度饱和，请教梁工，我理解的对吗？还是因为示波器或者万用表在测量的时候构成了回路呢？（碰到过用示波器测量DCDC芯片FB引脚电阻的时候，在测量时输出电压增大了0.2v左右）

梁***

jkwn*** 发表于 2025-6-9 17:06
梁工，您好，再次向您请教，刚才测量了数码管公共端NPN三极管的集电极，波形如下，我是认为这个波形是正常 ...

你的是白光LED，在微弱电流（uA级别）时，压降2~2.4V左右是正常的。
三极管截止无电流，但示波器探头的GND接的是电路的GND，则5V过LED到探头正极，如果探头在X1档则内阻为1M，此时电流再2~3uA，如果探头在X10档则内阻为10M，此时电流再0.2~0.3uA，LED均可能压降2~2.4V，而X10档压降会小一点。

如果你的供电是高度隔离的（比如用电池供电），或者示波器是电池供电，则你可以示波器探头正极接5V，GND接三极管C极，则三极管截止时，电压会接近0V。

jkwn***

梁*** 发表于 2025-6-9 20:12
你的是白光LED，在微弱电流（uA级别）时，压降2~2.4V左右是正常的。
三极管截止无电流，但示波器探头的GN ...

首先感谢梁工，您的意思我明白了，在A段~G段有5v电压的情况下，三个公共端三极管都是截止状态，电压应该是5v，因为示波器探头组成了回路，变成5v通过220Ω电阻串联led再串联1MΩ电阻（示波器X1挡位）到GND（所以测得电压为2.7v），在Q7导通，Q9和Q11截止的时候测量Q9和Q11的集电极，因为led的正极钳位已经钳位在2.7v（大概是2.7v）所以变成2.7v通过led和1MΩ电阻（示波器X1挡位）串联到GND，测得500mv电压是正确的，测量Q7导通时的集电极，三极管深度饱和电压是20mv，梁工我理解的对吗

梁***

jkwn*** 发表于 2025-6-10 09:30
首先感谢梁工，您的意思我明白了，在A段~G段有5v电压的情况下，三个公共端三极管都是截止状态，电压应该 ...

差不多

jkwn***

梁*** 发表于 2025-6-10 09:34
差不多

感谢梁工，没问题的话，终于可以量产了
