8H1K28 驱动数码管刷新

jkwn***

梁*** 发表于 2025-5-16 10:45
你再LED串联10K电阻，测量LED电压和电流，逐渐加大反压，到电流达到1uA，看看此时的电压和电流。
三极管 ...

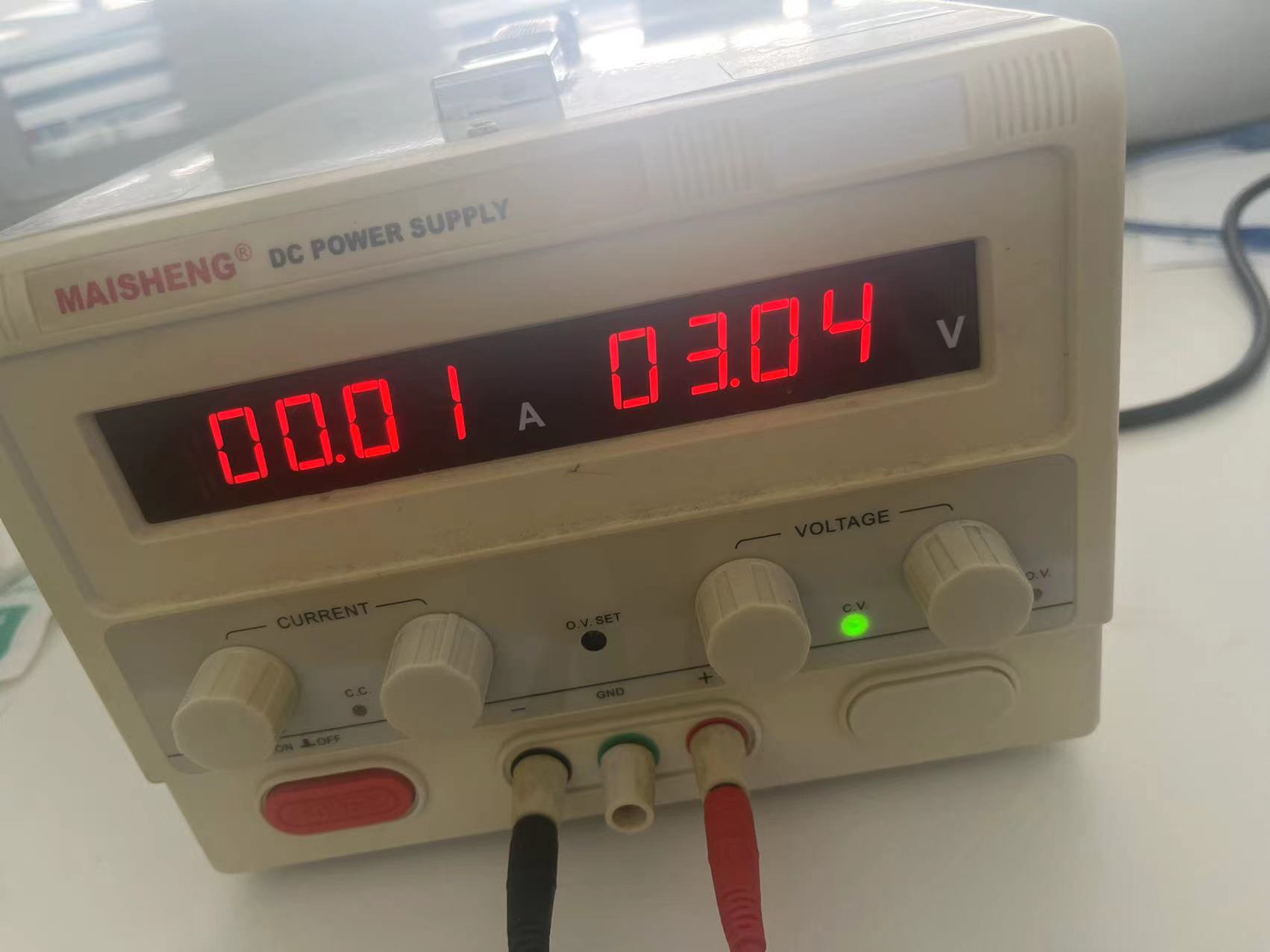

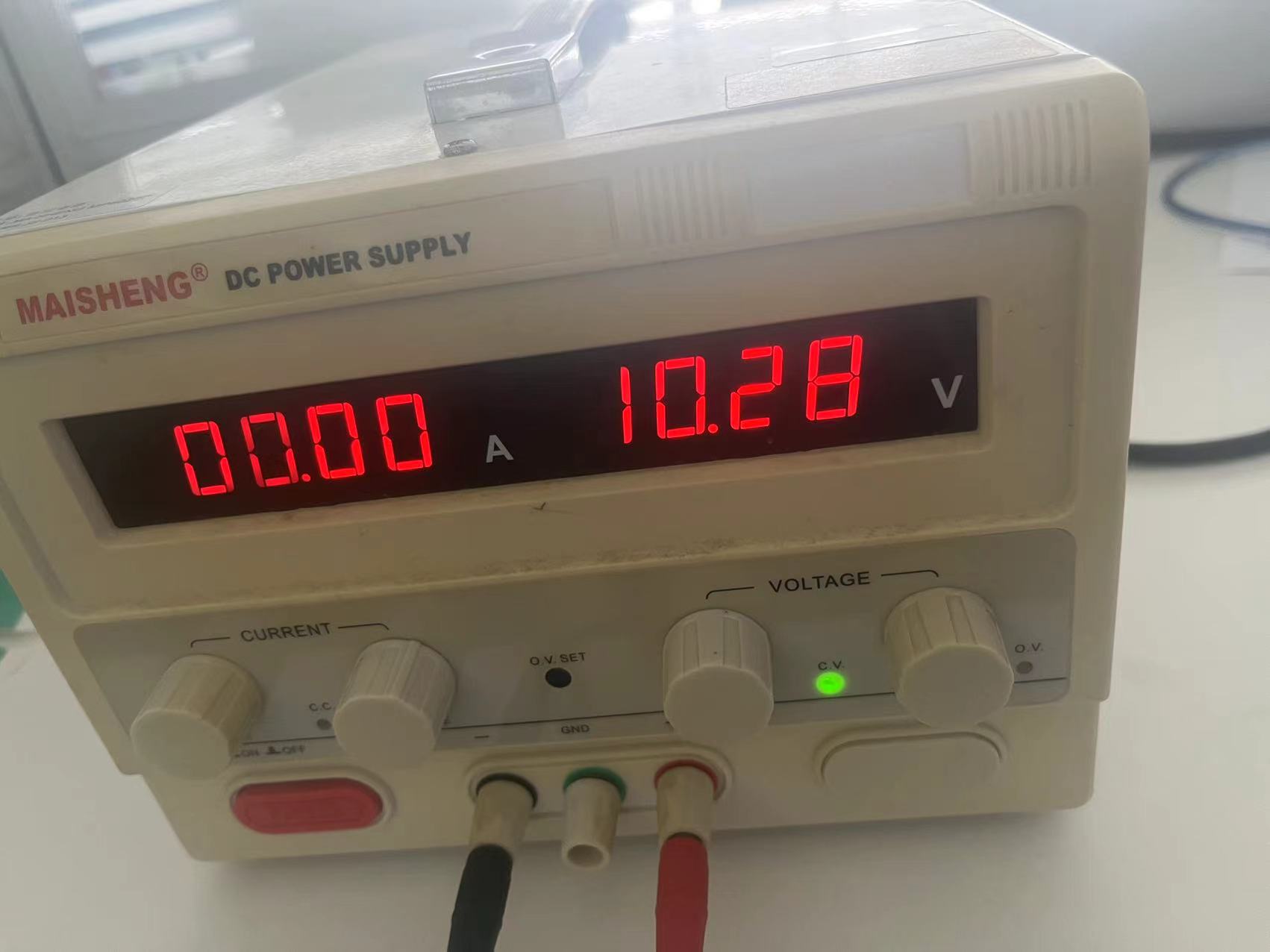

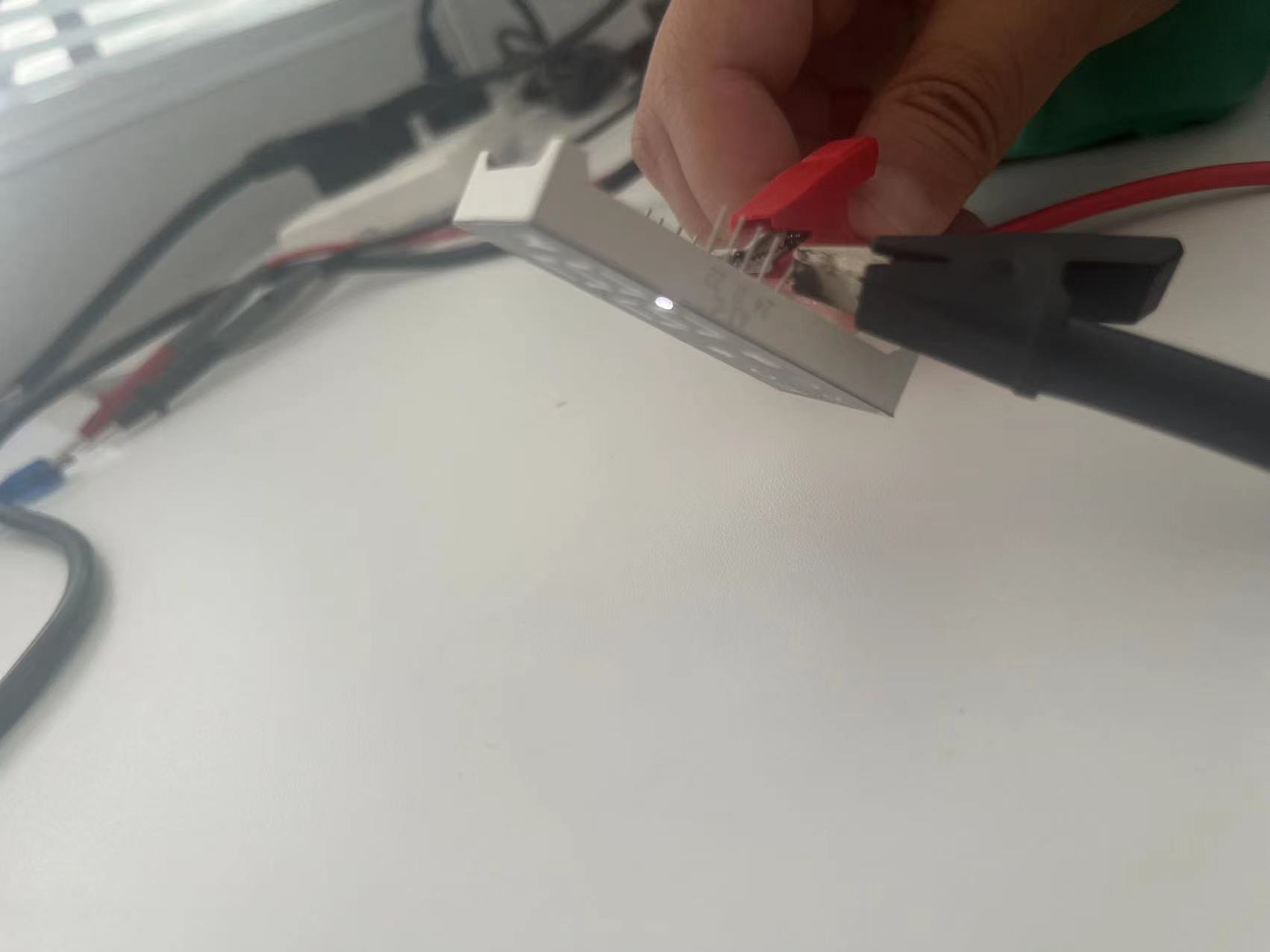

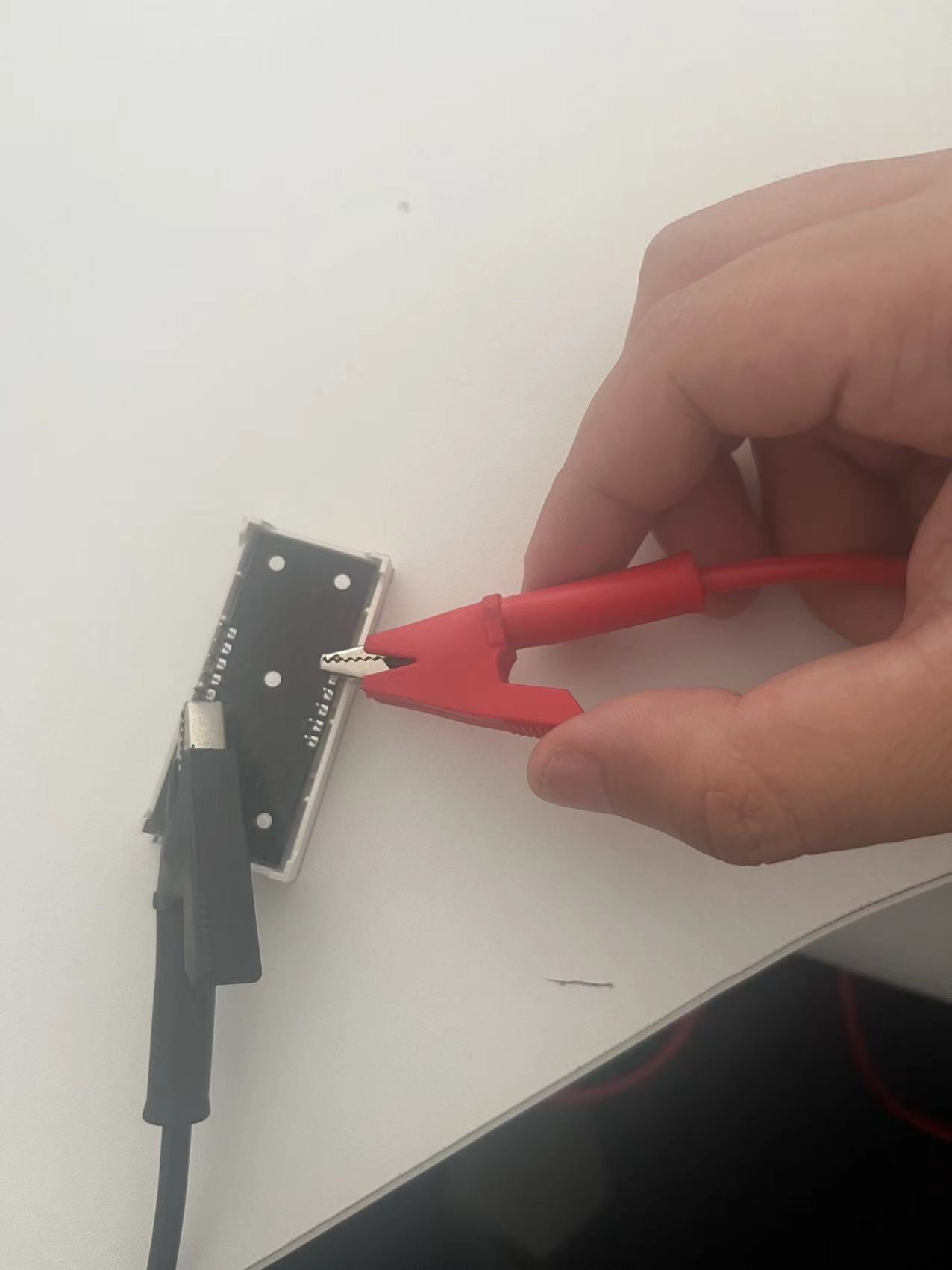

梁工，刚刚测试完，标称5v反向耐压的数码管（其实里面就是led）加到10v依然没问题

梁***

jkwn*** 发表于 2025-5-16 11:29
梁工，刚刚测试完，标称5v反向耐压的数码管（其实里面就是led）加到10v依然没问题 ...

测量反向电流要串联万用表200uA电流档

jkwn***

梁*** 发表于 2025-5-16 13:13
测量反向电流要串联万用表200uA电流档

好的，梁工，我主要是想看看会不会击穿，原理图已改好

jkwn***

Debu*** 发表于 2025-5-16 09:15
一般没有问题

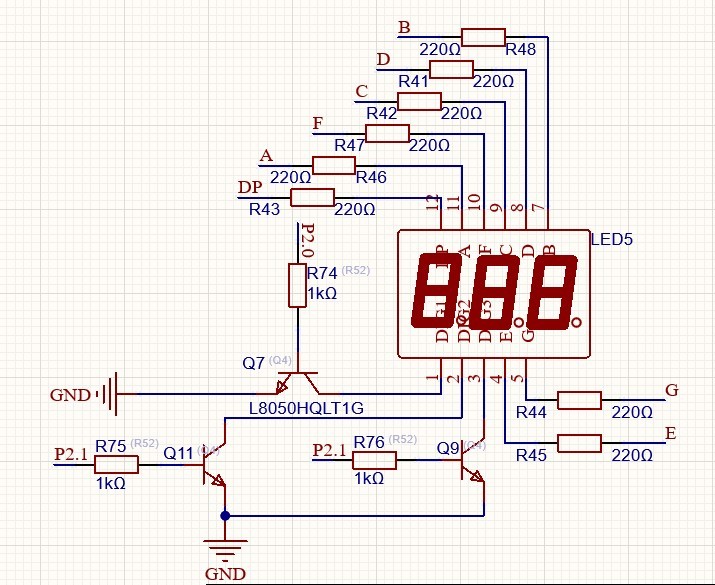

师傅，麻烦您看一下，改为5v供电了，怕8段同时点亮位选的IO口电流太大，所以加个三极管可以吗

梁***

jkwn*** 发表于 2025-5-16 13:59
师傅，麻烦您看一下，改为5v供电了，怕8段同时点亮位选的IO口电流太大，所以加个三极管可以吗 ...

可以的。5V供电时，三极管可以用PNP，IO接B，C接GND，E接COM。

jkwn***

梁*** 发表于 2025-5-16 14:03
可以的。5V供电时，三极管可以用PNP，IO接B，C接GND，E接COM。

梁工，我用的npn啊

Debu***

jkwn*** 发表于 2025-5-16 14:05
梁工，我用的npn啊

可以，接NPN的IO必须串电阻（图中的1K电阻可以）推挽输出高电平有效，段高电平有效也要求推挽

jkwn***

Debu*** 发表于 2025-5-16 14:19
可以，接NPN的IO必须串电阻（图中的1K电阻可以）推挽输出高电平有效，段高电平有效也要求推挽
...

没毛病再次感谢STC

梁***

jkwn*** 发表于 2025-5-16 14:05
梁工，我用的npn啊

没看明白我的回答？
我首先回答：（你的NPN电路）可以的。
之后，我也推荐使用PNP的连接，省3个电阻。

jkwn***

梁*** 发表于 2025-5-17 00:38
没看明白我的回答？
我首先回答：（你的NPN电路）可以的。
之后，我也推荐使用PNP的连接，省3个电阻。 ...

不好意思啊梁工，是我没明白您的意思
