针对您提到的IO中断问题，以下是一些可能的原因和解决方案，供您参考：
1. IO口配置问题

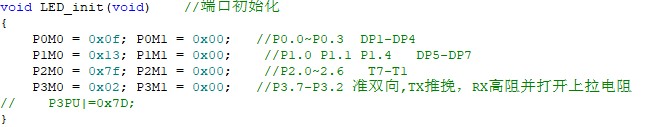

准双向模式：您提到P36和P37配置为准双向模式，这种模式在大多数情况下是合适的，但需要确保IO口的上拉电阻和驱动能力能够满足信号的要求。如果信号通过三极管拉低IO口，需要确保三极管的开关速度和驱动能力不会导致信号失真。
IO口电平匹配：确保PWM信号的电平与IO口的输入电平匹配。如果PWM信号的电平过高或过低，可能导致IO口无法正确检测到上升沿或下降沿。

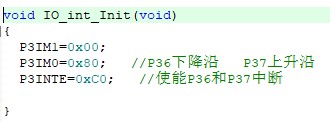

2. 中断配置问题
中断优先级：检查中断优先级配置，确保IO中断的优先级足够高，不会被其他中断抢占。
中断使能：确认中断使能位是否正确设置。例如，EX0和EX1是否已经使能，以及EA（全局中断使能）是否已经打开。
中断触发方式：确保中断触发方式（上升沿或下降沿）与您的需求一致。例如，IT0和IT1是否设置为边沿触发。

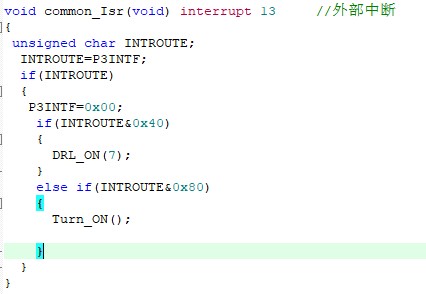

3. 中断服务程序（ISR）问题
中断标志清除：在中断服务程序中，确保清除中断标志位。如果中断标志位未清除，可能导致中断无法再次触发。
中断响应时间：检查中断服务程序的执行时间，确保不会因为中断处理时间过长而错过下一次中断。
LED点亮逻辑：在中断服务程序中点亮LED的逻辑是否正确。例如，是否正确地设置了LED的控制引脚，以及LED的驱动电路是否正常工作。
4. 硬件连接问题

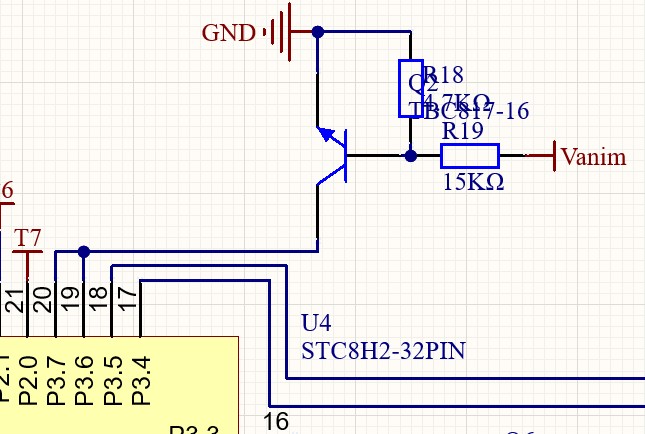

三极管电路：检查三极管电路的设计，确保三极管能够正确地拉低IO口。如果三极管的基极电阻或集电极电阻选择不当，可能导致信号失真或无法正确拉低IO口。
电源和地线：确保电源和地线连接良好，避免因为电源噪声或地线干扰导致IO口无法正确检测信号。
5. 调试建议
示波器检查：使用示波器检查PWM信号和IO口的输入信号，确保信号波形符合预期。
逐步调试：从最简单的代码开始，逐步添加功能，确保每一步都能正常工作。例如，先确保IO口能够正确检测到信号，再添加中断和定时器功能。
日志输出：在中断服务程序中添加日志输出，通过串口或其他方式输出调试信息，帮助定位问题。
6. 代码示例
以下是一个简单的代码示例，供您参考：
- c
- include "AI8H2K32U.h"
- sbit LED = P1^0; // 假设LED连接到P1.0
- void IOInit() {
- P3M0 = 0x00; // P3口配置为准双向模式
- P3M1 = 0x00;
- IT0 = 1; // 外部中断0为边沿触发
- IT1 = 1; // 外部中断1为边沿触发
- EX0 = 1; // 使能外部中断0
- EX1 = 1; // 使能外部中断1
- EA = 1; // 使能全局中断
- }
- void TimerInit() {
- // 初始化定时器，根据需求配置
- }
- void External0ISR() interrupt 0 {
- LED = 1; // 点亮LED
- // 启动定时器
- }
- void External1ISR() interrupt 2 {
- LED = 0; // 熄灭LED
- // 停止定时器并读取数值
- }
- void main() {
- IOInit();
- TimerInit();
- while (1) {
- // 主循环
- }
- }
7. 总结
通过以上步骤，您应该能够逐步定位并解决IO中断的问题。如果问题仍然存在，建议进一步检查硬件连接和信号完整性，或者联系芯片厂商的技术支持获取更多帮助。
希望这些建议对您有所帮助，祝您的项目顺利进行！
[本文内容由国芯人工智能辅助生成，仅供参考] |
