8h8k64u控制继电器的问题

cqdl***

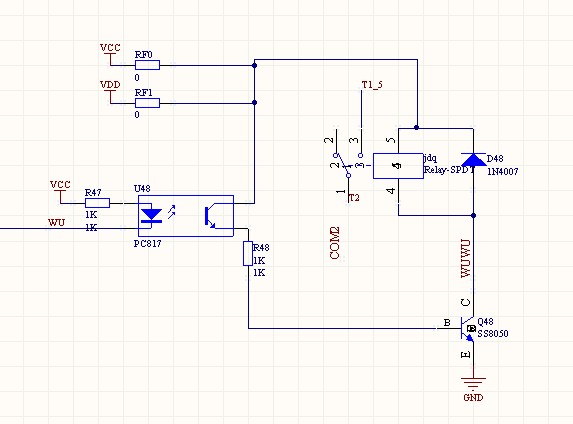

继电器动作的时候电压被拉低才到4.8 v
芯片就开始发热 程序就乱了

神***

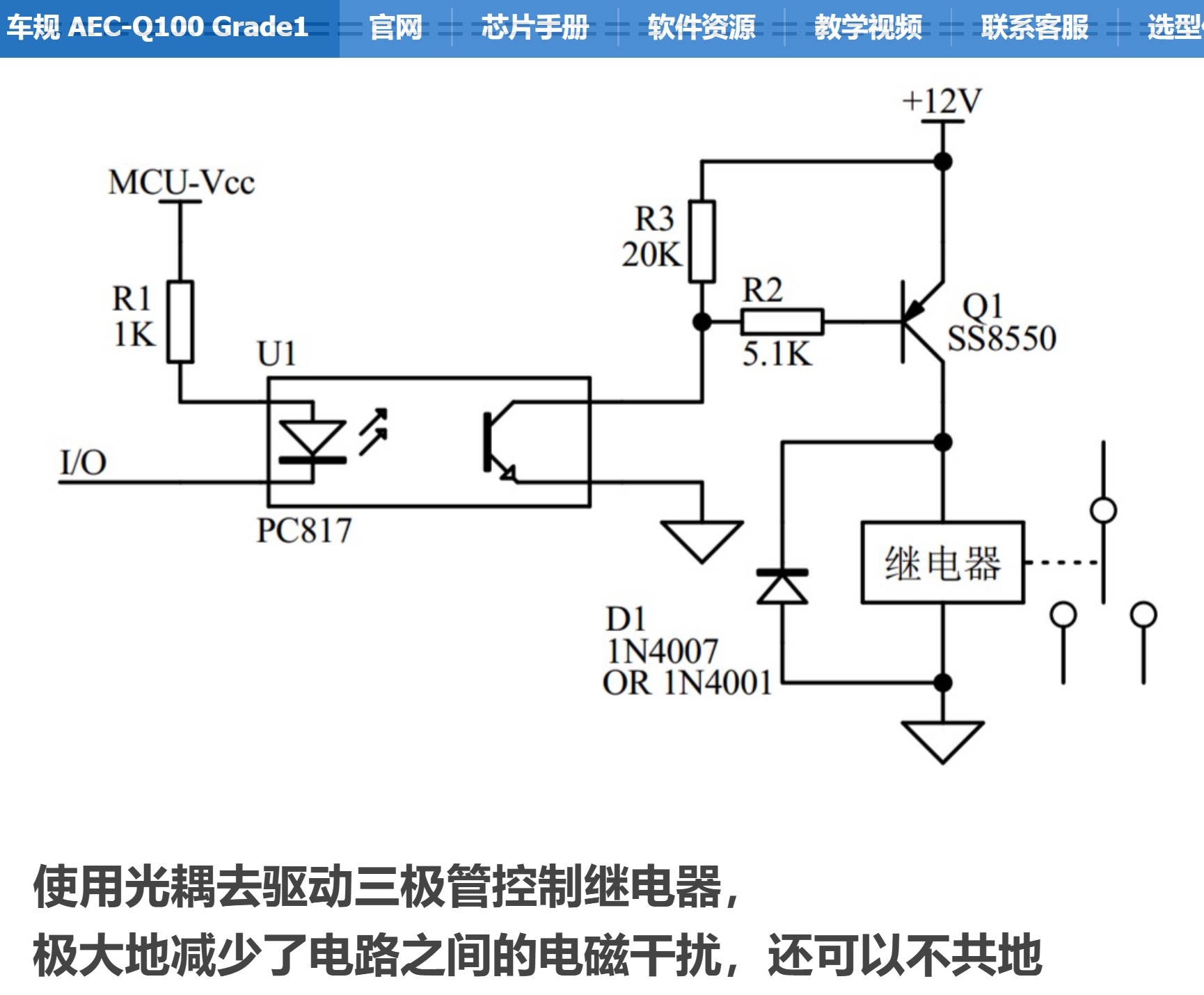

https://www.stcaimcu.com/forum.p ... =4830&pid=33168

国芯人***

关于STC8H8K64U控制继电器时电压被拉低导致芯片发热及程序紊乱的分析与解决方案

问题描述
在使用STC8H8K64U微控制器控制继电器时，当继电器动作时，电源电压被拉低至48V，导致芯片发热，程序运行紊乱。这一问题可能涉及电源设计、继电器驱动电路、以及微控制器的抗干扰能力等多个方面。

问题分析

1. 电源设计问题
电压波动：继电器在动作时，尤其是大功率继电器，会产生较大的瞬态电流，导致电源电压瞬间下降。如果电源设计不合理，无法提供足够的电流或电压稳定性，就会导致微控制器供电不足，进而引发芯片发热和程序紊乱。
电源滤波不足：电源滤波电容不足或布局不合理，无法有效吸收继电器动作时产生的瞬态电流，导致电压波动。

2. 继电器驱动电路问题
驱动电流不足：如果继电器驱动电路设计不合理，无法提供足够的驱动电流，继电器在动作时可能会产生较大的电压降，影响微控制器的正常工作。
未使用续流二极管：继电器线圈在断电时会产生反向电动势，如果没有续流二极管进行保护，可能会对微控制器产生干扰，甚至损坏芯片。

3. 微控制器的抗干扰能力
电源引脚滤波不足：微控制器的电源引脚如果没有足够的滤波电容，容易受到电源波动的影响，导致芯片工作不稳定。
未使用去耦电容：在微控制器的电源引脚附近未放置去耦电容，无法有效抑制高频噪声，可能导致芯片发热和程序紊乱。

解决方案

1. 优化电源设计
增加电源容量：确保电源能够提供足够的电流，尤其是在继电器动作时，电源应能够稳定输出所需的电压和电流。
增加滤波电容：在电源输入端增加大容量电解电容，以吸收继电器动作时产生的瞬态电流，保持电压稳定。
使用稳压器：在微控制器的电源输入端使用稳压器，确保微控制器供电电压的稳定性。

2. 优化继电器驱动电路
增加驱动电流：确保继电器驱动电路能够提供足够的驱动电流，避免继电器动作时产生较大的电压降。
使用续流二极管：在继电器线圈两端并联续流二极管，以吸收继电器断电时产生的反向电动势，保护微控制器。

3. 增强微控制器的抗干扰能力
增加电源引脚滤波电容：在微控制器的电源引脚附近增加滤波电容，以抑制电源波动对芯片的影响。
使用去耦电容：在微控制器的每个电源引脚附近放置去耦电容，以抑制高频噪声，确保芯片工作稳定。

4. 软件优化
增加看门狗定时器：在程序中启用看门狗定时器，当程序运行紊乱时，能够自动复位微控制器，恢复正常工作。
增加延时：在继电器动作后增加适当的延时，确保电源电压稳定后再进行后续操作。

总结
通过优化电源设计、继电器驱动电路以及增强微控制器的抗干扰能力，可以有效解决STC8H8K64U控制继电器时电压被拉低导致芯片发热及程序紊乱的问题。在实际应用中，建议根据具体情况进行详细分析和测试，确保系统的稳定性和可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

李***

用个达林顿管，ULN2001可以控3路，ULN2003可以控7路，ULN2803可以控8路

晓***

原理图已经表达不了实际情况了，有实物照片的话发出来，有助于帮你解决问题

jw***

电压被拉低不是电源的功率不够？
