8G1K08A-SOP8重复编程及IO口输出低电平的问题咨询

Debu*** · 发表于 2025-4-15 09:49:17

zheng*** 发表于 2025-4-15 09:43
你的意思是：产品不需要集成任何固件升级器件？那为了便于后期，产品固件升级优化，官方建议是怎么做为妥 ...

保留P30、P31接口即可
现场可连接电脑或Link1D脱机下载

zheng*** · 发表于 2025-4-15 10:53:35

每天不*** 发表于 2025-4-15 09:49

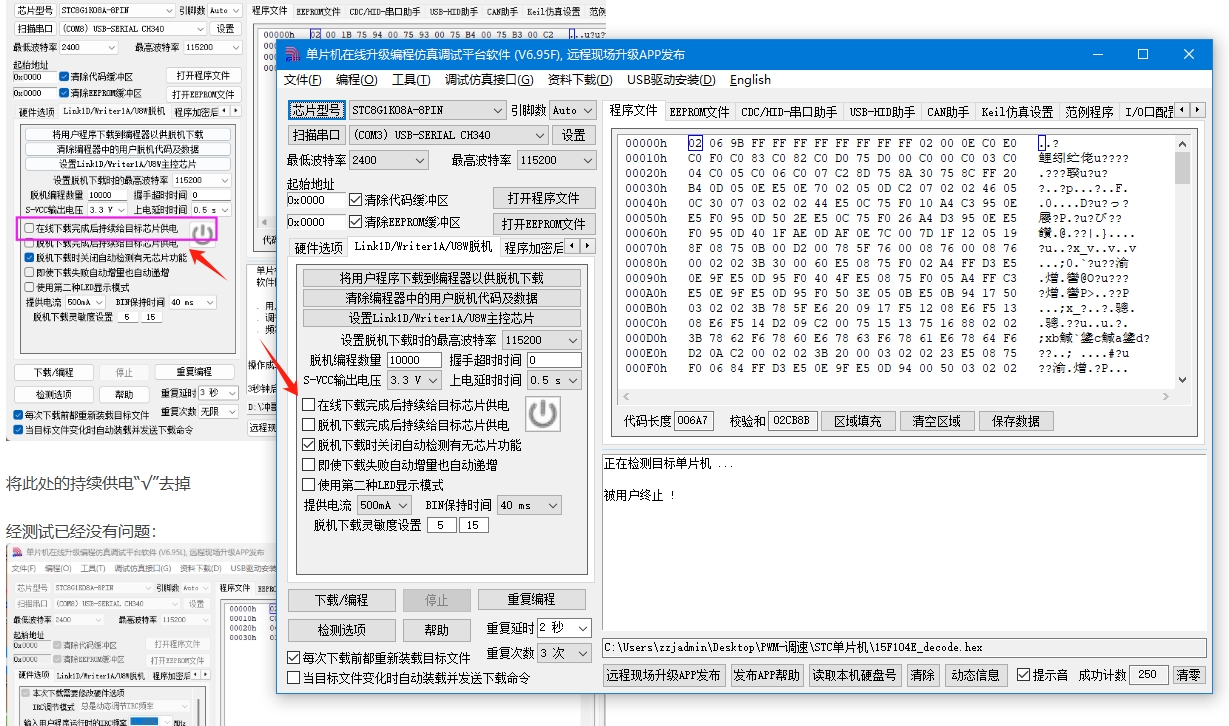

2V变3V以后重复编程不成功的，下载软件如下更改：

奇怪了，我这边也按照指导做了配置调整，但就是不行啊？

zheng*** · 发表于 2025-4-15 10:57:02

zheng*** 发表于 2025-4-15 10:53
奇怪了，我这边也按照指导做了配置调整，但就是不行啊？

经测试发现：
1、门槛电压3v是，MCU电压4.03v
2、当把门槛电压设置为2v后，MCU电压2.46v
3、把门槛电压由2v改回3v或者其他电压时，监测MCU电压，无变化，仍然我2.46v。无法重复编程

zheng*** · 发表于 2025-4-15 10:57:16

Debu*** 发表于 2025-4-15 09:49
保留P30、P31接口即可
现场可连接电脑或Link1D脱机下载

感谢指导

zheng*** · 发表于 2025-4-15 12:20:25

每天不*** 发表于 2025-4-15 09:49
2V变3V以后重复编程不成功的，下载软件如下更改：

麻烦你看看我们的原理图，对比你手上的CH340电路，是否存在重大设计缺陷。

zheng*** · 发表于 2025-4-15 12:24:14

zheng*** 发表于 2025-4-15 12:20
麻烦你看看我们的原理图，对比你手上的CH340电路，是否存在重大设计缺陷。 ...

我们的目的是：
1是找到问题根本原因，看看是否是技术人员没有很好的理解STC官方相关说明文档，
2是便于后续更好、更透彻的理解STC官方的IC设计要求和思路，避免以后量产产品设计出现重大缺陷

zheng*** · 发表于 2025-4-15 12:30:24

Debu*** 发表于 2025-4-15 09:49
保留P30、P31接口即可
现场可连接电脑或Link1D脱机下载

假如产品量产时，只是将P30、P31接口引出保留焊盘，其他电路是否会对固件优化升级产生阻碍？如果这样的话就麻烦了，

zheng*** · 发表于 2025-4-15 12:43:08

zheng*** 发表于 2025-4-15 12:20
麻烦你看看我们的原理图，对比你手上的CH340电路，是否存在重大设计缺陷。 ...

这个原理图是找了很多参考图测试修改的，只要门槛电压设置3v时（不采用检测默认值），自动重复编程是没有问题d额

Debu*** · 发表于 2025-4-15 14:20:18

zheng*** 发表于 2025-4-15 12:30
假如产品量产时，只是将P30、P31接口引出保留焊盘，其他电路是否会对固件优化升级产生阻碍？如果这样的话 ...

P30、P31外接的电路是输入模式一般没问题，比如串电阻接LED（接VCC，低电平点亮）、接按键（下载时不要按），注意P30、P31对地电容不能过大
如果外接的电路是推挽输出就不行。会影响串口下载
