求助大佬，自己做的单片机烧录时检测不到单片机

sima***

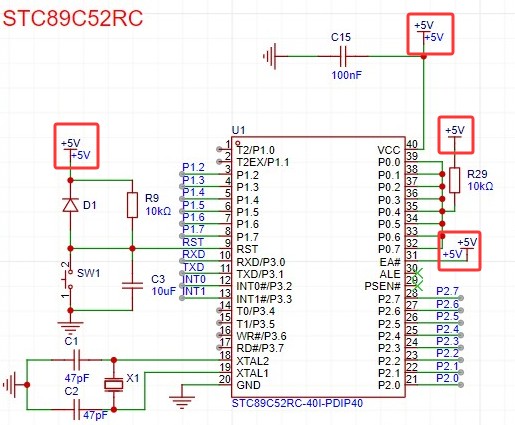

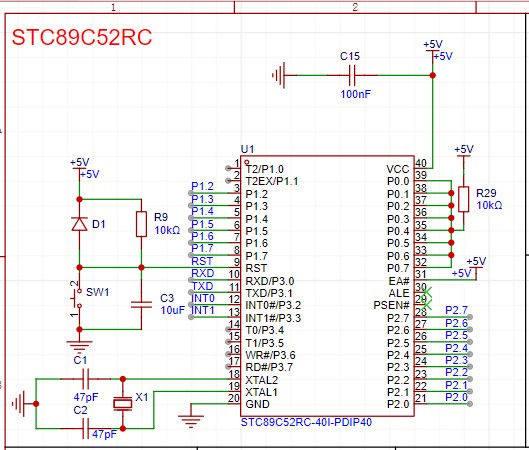

这是我的原理图：





这是USB转串口芯片的规格书：

规格书里说点击烧录后重新上电
所以我就在MCU的5V引脚那里接了个自锁开关
（打完板后才加的，万用表测过给MCU断电上电没问题），
用来给MCU停电上电，但是烧录时还是显示检测不到单片机，
能检测到端口，但烧录时检测不到单片机的截图：

点击烧录后，再按自锁开关断电上电没有反应

这是我缝缝补补的单片机

神***

https://www.stcaimcu.com/data/do ... /STC89C52RC-RD+.pdf




太祖长拳：
【STC89C52/89C58】+【Ai8H2K08U-SOP8，USB转串口】
===转 89C52-DIP40 核心板，   自动 停电/上电 ISP下载, 免手动
===让【郭天祥51学习板】，可以自动 停电/上电 ISP下载, 免手动
===让【金沙滩51学习板】，可以自动 停电/上电 ISP下载, 免手动
===让【普中51学习板】，   可以自动 停电/上电 ISP下载, 免手动
用下图的 【USB转串口】电路，用 USB-TypeC 接口
太祖长拳：89C52核心板+Ai8H2K12U-SOP8, USB转串口自动停电/上电下载程序 - SCH/PCB EDA设计技术交流区 国芯技术交流网站 - AI32位8051交流社区

国芯人***

尊敬的用户，您好！针对您提出的单片机烧录时检测不到单片机的问题，我将从以下几个方面进行专业分析，并提供可能的解决方案。

1. 电源管理问题
您提到在MCU的5V引脚接了一个自锁开关，用于断电上电操作。虽然万用表测试显示电源管理正常，但可能存在以下问题：
电源稳定性：自锁开关在切换过程中可能会产生瞬态电压波动，影响MCU的正常启动。建议使用示波器观察电源波形，确保上电过程中电压稳定。
电源时序：某些MCU对上电时序有严格要求，确保电源电压在MCU复位前达到稳定状态。检查MCU的复位电路，确保复位信号在上电后正确释放。

2. 通信接口问题
您使用的是USB转串口芯片进行烧录，以下问题可能导致通信失败：
波特率设置：确保烧录软件中的波特率与MCU的Bootloader波特率匹配。不匹配的波特率会导致通信失败。
信号电平：检查USB转串口芯片的输出电平是否与MCU的串口电平兼容。某些MCU需要3.3V电平，而USB转串口芯片可能输出5V电平，需使用电平转换电路。
接线正确性：确保TX、RX、GND等信号线连接正确，避免交叉或短路。

3. Bootloader模式
MCU在烧录时需要进入Bootloader模式，以下问题可能导致无法进入该模式：
Boot引脚配置：某些MCU需要通过特定引脚（如BOOT0、BOOT1）的电平配置进入Bootloader模式。检查原理图，确保这些引脚在上电时处于正确状态。
复位信号：在烧录过程中，MCU可能需要通过复位信号进入Bootloader模式。确保复位电路在上电后正确释放复位信号。

4. 软件配置问题
烧录软件的配置也可能影响检测结果：
驱动程序：确保USB转串口芯片的驱动程序已正确安装，设备管理器中显示正常。
烧录软件设置：检查烧录软件中的MCU型号、烧录算法等设置是否正确。

5. 硬件连接问题
您提到“缝缝补补的单片机”，可能存在以下硬件问题：
焊接质量：检查MCU及其外围元件的焊接质量，确保无虚焊、短路等问题。
引脚损坏：多次焊接可能导致MCU引脚损坏，建议使用显微镜检查引脚状态。

6. 其他建议
使用调试工具：如JTAG或SWD接口，直接调试MCU，查看其运行状态。
参考官方文档：查阅MCU和USB转串口芯片的官方文档，确保所有配置和连接符合要求。

总结
综上所述，建议您从电源管理、通信接口、Bootloader模式、软件配置、硬件连接等方面逐一排查问题。使用示波器、万用表等工具进行详细检测，确保每个环节都符合设计要求。如有进一步问题，欢迎随时咨询。

希望以上分析对您有所帮助，祝您早日解决问题！

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

另一组D+、D-也要接，否则不能正反插

这干嘛呢




这些5V都要受开关控制，并且要保证IO口没电，否则无法断电

21cns***

Debu*** 发表于 2025-4-1 20:33
另一组D+、D-也要接，否则不能正反插

这干嘛呢

初步判断，楼主应该只是将自锁开关控制了89C52 PIN40的VCC了

so***

感觉还是使用8051U会好点，不一定要用89c52.89c52有点老了速度价格没什么优势

康辉***

无论用什么芯片，先仔细阅读数据手册。

sima***

Debu*** 发表于 2025-4-1 20:33
另一组D+、D-也要接，否则不能正反插

这干嘛呢

原来是这样，我的自锁开关只断了Pin40的VCC
