PWM改变输出引脚

水星***

老师好，请教下STC8G1K08做PWM时引脚可以更改I定义到P1.3上吗？我是看到有个案例用这个芯片的P1.3输出固定频率，可调占空比的PWM来调整电压输出，一直没搞懂。请老师指点。

乘风***

STC8G1K08芯片的P1.3口没有PWM功能，T2CLKO可以输出定时器2的分频时钟，但是不能调占空比

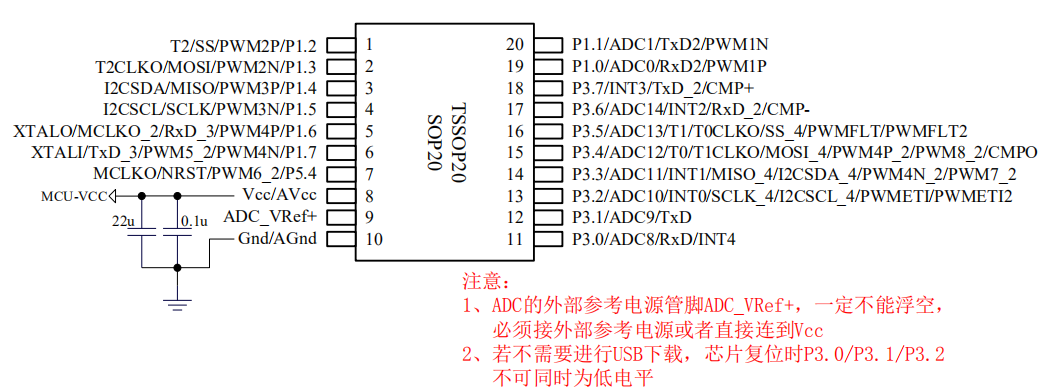

如果必须使用这个脚输出PWM的话，可以考虑一下STC8H1K08：

WH***

你也可以映射到别的引脚输出的，无非就是寄存器设置问题，STC官方有不少示例程序可供参考！

水星***

wenhuixuan 发表于 2023-4-4 09:32
你也可以映射到别的引脚输出的，无非就是寄存器设置问题，STC官方有不少示例程序可供参考！ ...

您是说，STC8G1K08的PWM输出正常是CCP0(P1.1)，我可以把这个角映射到P1.3吗？

水星***

乘风*** 发表于 2023-4-4 09:12
STC8G1K08芯片的P1.3口没有PWM功能，T2CLKO可以输出定时器2分频时钟，但是不能调占空比

就是没想明白，案例是怎么实现的，想弄明白。我在示波器上看到案例确实是固定频率，占空比变化。用STC8G1K08的P1.3脚实现的。

乘风***

水星*** 发表于 2023-4-4 09:52
就是没想明白，案例是怎么实现的，想弄明白。我在示波器上看到案例确实是固定频率，占空比变化。用STC8G1 ...

如果输出频率不高的话通过定时器也能够实现，不过这么做比较占用CPU资源，建议更换芯片或者脚位使用硬件PWM模块来实现。

水星***

乘风*** 发表于 2023-4-4 10:21
如果输出频率不高的话通过定时器也能够实现，不过这么做比较占用CPU资源，建议更换芯片或者脚位使用硬件PW ...

频率700Hz,您是说通过一个T2能实现频率不变，占空比变化的PWM吗？通过P1.3脚。

神***

可以的

水星***

神*** 发表于 2023-4-4 10:48
可以的

您好，我看到的案例用的是STC8G1K08 TSSOP20。用P1.3实现的频率不变，占空比变化的PWM输出。没想明白怎样实现的，请多指教。

梁***

水星*** 发表于 2023-4-4 11:21
您好，我看到的案例用的是STC8G1K08 TSSOP20。用P1.3实现的频率不变，占空比变化的PWM输出。没想明白怎样 ...

STC8G1K08有硬件PWM的啊，直接使用不就可以了。
实在要用Timer2做PWM，则每个PWM周期要中断两次，允许Timer2高速输出，允许中断，在中断中不断重装高低电平的时间。注意，由于中断处理要点时间，所以最小占空比和最大占空比受限制，一般要留至少60个主频周期的时间（就是中断处理时间），对于24MHz，至少预留2.5us，对于700Hz，最小占空比0.175%，最大占空比99.825%。由于Timer2中断不能设置优先级，所以不要开启别的中断。
