第一集

yjdm***

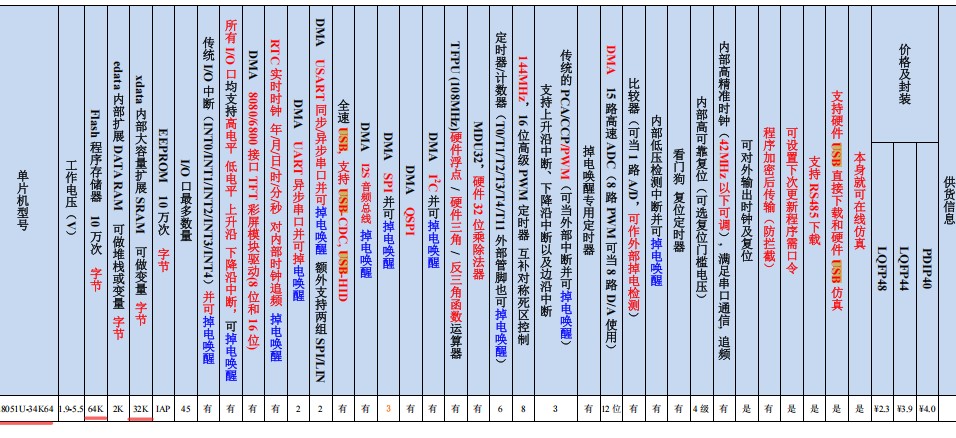

AI8051是一个可兼容8为何32位的单片机供电电源可在1.9-5.5VFlsah64KSRAM34K其中利用IAO技术将Flash当做EEPROW。15个AD转换器。6个定时器。支持USB,4个USART。芯片内部有42MZHZ的时钟源。可利用TFPU实现高速运算。两组高级PWM。
MCU有4个时钟源高速IRC，(32K)IRC，外部4M-40M晶振PLL时钟


同时MCU提供两个低功耗模式。IDLE,STOP模式。
内部自带一个USB可以直接提供下载和仿真。
有PDIP40,LQFP44,LQFP48封装可兼容89C52,12C5A60S2

yjdm***

32位编程时使用Keilc251。8位使用C251/IAR/SDCC编译

可前往Keil下载C251
辅助编程下载软件
选择芯片型号此处选择AI8051U因为使用32位所以选择后面有32的
找到keil编译生成的.hex文件下载 选择主频
二级制文件 串口和USB助手 点击这个可下载芯片的Pack包daoC251中
这些工具帮助初始化配置

yjdm***

AI8051U一共有45个P4.7为复位引脚P3.0P3.1默认为双向口其他的默认为高阻输入

PX寄存器配置电平和读取d电平高低
配置工作模式00为双向口01为推挽输出10为高阻输入11为开漏模式
可通过软件延时因为系统频率为40MHZ使用延迟也要选40MHZ
#include "AI8051U.h"         头文件包含了寄存器地址

void main()
{
    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;    将所有的口全部配置双向口

    while (1)
    {

        P20=0;   向p2的0口写低电平
    }
}

yjdm***

USB不停电下载 因为UBS改了跟视频的操作有不同也踩了一两个坑 D:\Desktop\STC\STC_USB_LIBRARY\范例程序\STC-CDC范例程序（查询方式）\stc32g_cdc_query_demo找到文件路径 将这些文件直接复制到自己的文件下 #include "AI8051U.h" #include "stc32_stc8_usb.h" #include "math.h" #include "stdio.h" #include "ai_usb.h" 添加头文件 再将main里的全部复制到自己的文件下。 set_usb_ispcmd("@STCISP#");直接添加这个代码或修改里面的字符串可以修改命令。 *** ERROR L128: REFERENCE MADE TO UNRESOLVED EXTERNAL如果报这个错 点Target选项卡--Memory Model选择XSmall模式、勾选4字节对齐 *** WARNING L57: UNCALLED FUNCTION, IGNORED FOR OVERLAY PROCESS  添加REMOVEUNUSED 软件设置先手动下载 出现这个便是成功了

yjdm***

C语音常见数据类型
int：基本整型，通常占4字节（32位），范围：-2,147,483,648 ~ 2,147,483,647
short：短整型，占2字节（16位），范围：-32,768 ~ 32,767
long：长整型，占4字节（32位）或8字节（64位），范围：-2³¹ ~ 2³¹-1（32位）或更大
无符号类型（如 unsigned int）：仅表示非负数，范围翻倍（如 unsigned int：0 ~ 4,294,967,295）
float：单精度浮点型，占4字节，精度约6-7位有效数字，范围：±3.4e-38 ~ ±3.4e+38
double：双精度浮点型，占8字节，精度约15-16位，范围：±1.7e-308 ~ ±1.7e+308
long double：扩展精度浮点型，占16字节（或更多），精度更高
char：占1字节，存储ASCII字符或小整数（-128 ~ 127）。unsigned char范围：0
格式字符
%d / %i：以十进制形式输出/输入有符号整数。
%u：以十进制形式输出无符号整数。
%o：以八进制形式输出无符号整数（不带前缀）。
%x / %X：以十六进制形式输出无符号整数（不带前缀，x小写，X大写）。
%ld / %lu：长整型和无符号长整型（需加l修饰符）。
%f：以小数形式输出单精度浮点数（默认保留6位小数）。
%lf：用于double类型的输入输出。
%e / %E：以指数形式输出浮点数（e小写，E大写）。
%g / %G：自动选择%f或%e中较短的格式（不输出无意义的零）。
%c：输出单个字符。
%s：输出字符串（以\0结尾）。
%p：输出指针地址（十六进制形式）。
%n：记录已输出的字符数（需配合指针参数）。
%%：输出百分号字符。
运算符

运算符

描述

示例（a=10, b=3）

+

加法

a + b = 13

-

减法

a - b = 7

*

乘法

a * b = 30

/

除法

a / b = 3（整数除法）

%

取模（余数）

a % b = 1

++

自增

a++（先取值后加1）

--

自减

--b（先减1后取值）

运算符

描述

示例（a=5, b=3）

==

等于

a == b → 0

!=

不等于

a != b → 1

>

大于

a > b → 1

<

小于

a < b → 0

>=

大于等于

a >= b → 1

<=

小于等于

a <= b → 0

运算符

描述

示例（a=1, b=0）

&&

逻辑与

a && b → 0

||

逻辑或

a || b → 1

!

逻辑非

!a → 0

运算符

描述

示例（a=5，二进制0101）

&

按位与

a & 3（0101 & 0011）→ 0001（1）

|

按位或

a | 2（0101 | 0010）→ 0111（7）

^

按位异或

a ^ 3（0101 ^ 0011）→ 0110（6）

~

按位取反

~a → 1010（补码表示，实际值依赖类型）

<<

左移

a << 1 → 1010（10）

>>

右移

a >> 1 → 0010（2）

运算符

描述

等价于

=

赋值

a = b

+=

加后赋值

a += b → a = a + b

-=

减后赋值

a -= b → a = a - b

*=

乘后赋值

a *= b → a = a * b

/=

除后赋值

a /= b → a = a / b

%=

取模后赋值

a %= b → a = a % b

&=

位与后赋值

a &= b → a = a & b

`

=`

位或后赋值

^=

异或后赋值

a ^= b → a = a ^ b

<<=

左移后赋值

a <<= 1 → a = a << 1

>>=

右移后赋值

a >>= 1 → a = a >> 1

优先级

运算符

1

() [] -> . ++ --（后缀）

2

! ~ ++ -- + - * & sizeof（前缀）

3

* / %

4

+ -

5

<< >>

6

< <= > >=

7

== !=

8

&

9

^

10

|

11

&&

12

||

13

?:（三元运算符）

14

= += -= *= /= %= <<= >>= &= ^= |=

15

,（逗号运算符）

yjdm***

作为IO口最多有45个可以配置4种模式如下PX为端口其中地址为0x80#include <AI8051U.H> 中定义了它们的地址 PX为端口其中地址为0x80#include <AI8051U.H> 中定义了它们的地址但要注意不能同时将P30P32P31配为0SFR定义了特殊功能寄存器如果要使用要将EAXFR寄存器为1如果不用的话其实也没有 必要 同时IO口也有电压的耐受电压否则会坏 #include <AI8051U.H>                //包含AI8051U的头文件 #include "intrins.h"                //使用_nop_()函数所必须要包含的头文件,                                     //否则延时函数中调用的_nop_()函数没有被头文件引用过来，                                     //会导致编译器找不到这个而函数而报错。 void Delay500ms(void)               //延时函数，主频40MHz {     unsigned long edata i;          //定义变量     _nop_();                        //空指令     _nop_();     i = 4999998UL;                  //变量初始化     while (i) i--;                  //循环等待 }                                     //上面延时函数部分代码可使用AIapp-ISP软件的“软件延时计算器”工具来生成。 void main(void) {     EAXFR = 1;                      //允许访问扩展的特殊寄存器，XFR                                     //(32 位模式请使用这句，注释下一句) //  P_SW2 |= 0x80;                  //允许访问扩展的特殊寄存器，XFR                                     //(8位模式请使用这句，注释上一句)。     WTST = 0;                       //设置取程序代码等待时间，                                     //赋值为 0表示不等待，程序以最快速度运行     CKCON = 0;                      //设置访问片内的 xdata速度，                                     //赋值为 0表示用最快速度访问，不增加额外的等待时间                                          P0M0 = 0x00; P0M1 = 0x00;       //设置P0口为准双向口模式     P1M0 = 0x00; P1M1 = 0x00;       //设置P1口为准双向口模式     P2M0 = 0x00; P2M1 = 0x00;       //设置P2口为准双向口模式     P3M0 = 0x00; P3M1 = 0x00;       //设置P3口为准双向口模式     P4M0 = 0x00; P4M1 = 0x00;       //设置P4口为准双向口模式     P5M0 = 0x00; P5M1 = 0x00;       //设置P5口为准双向口模式     P6M0 = 0x00; P6M1 = 0x00;       //设置P6口为准双向口模式     P7M0 = 0x00; P7M1 = 0x00;       //设置P7口为准双向口模式                                     //上面的将所有I/O口都初始化为准双向口工作模式的程序，                                     //可以使用AIapp-ISP软件的“I/O口配置工具”来生成。                                          while(1)                             {                               //LED循环自动闪烁部分         P0 = ~P0;                   //对P0端口取反 //      P00 = ~P00；                //对单个端口取反         Delay500ms();               //调用延时函数，延时0.5s     } }

yjdm***

芯片有6个定时器都是支持16位加8位分频的

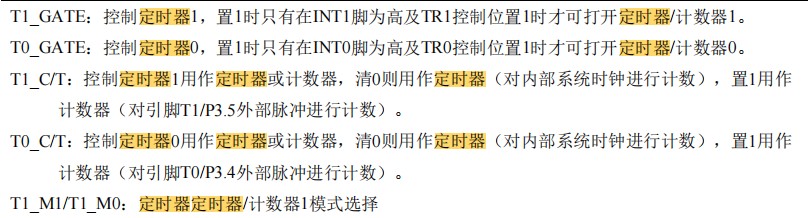

TMOD寄存器控制模式具体以下配置
如果要配置定时器的话TMOD=0X00就行注意定时器的脉冲来源是内部系统时钟
TMXPS分频器根据公式如果8分频填7就行

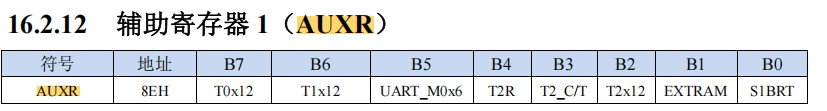

AUXR控制CPU为定时器提供脉冲的速度 TH0,TL0提供重装载值。公式如下
工作在IT模式(AUXR.6/T1x12=1)时的输出时钟频率=(SYSclk)(TMIPS+1)(256-THI)/2，工作在12T模式(AUXR.6/TIx12=0)时的输出时钟频率 =(SYSclk)(TM1PS+1)/12/(256-TH1)/2


void Timer0_Init(void)
{
        TM0PS = 0x32;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xB1;                                //设置定时初始值
        TH0 = 0x00;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断

}


void gpio_Init(void)
{
        P0M0 = 0x00; P0M1 = 0x00;       //设置P0口为准双向口模式
    P1M0 = 0x00; P1M1 = 0x00;       //设置P1口为准双向口模式
    P2M0 = 0x00; P2M1 = 0x00;       //设置P2口为准双向口模式
    P3M0 = 0x00; P3M1 = 0x00;       //设置P3口为准双向口模式
    P4M0 = 0x00; P4M1 = 0x00;       //设置P4口为准双向口模式
    P5M0 = 0x00; P5M1 = 0x00;       //设置P5口为准双向口模式
    P6M0 = 0x00; P6M1 = 0x00;       //设置P6口为准双向口模式
    P7M0 = 0x00; P7M1 = 0x00;       //设置P7口为准双向口模式
                                    //上面的将所有I/O口都初始化为准双向口工作模式的程序，
}




void main(void)
{

    EAXFR = 1;                      //允许访问扩展的特殊寄存器，XFR
    WTST = 0;                       //设置取程序代码等待时间，
                                    //赋值为 0表示不等待，程序以最快速度运行
    CKCON = 0;                      //设置访问片内的 xdata速度，
                                    //赋值为 0表示用最快速度访问，不增加额外的等待时间
    gpio_Init();

    Timer0_Init();                                //可以使用AIapp-ISP软件的“I/O口配置工具”来生成。

    EA=1;


    while(1)
    {
      int i=0;



    }
}
int c=0;
void Timer0_Isr(void) interrupt 1
{
  if(c==0)
  {
    P21=0;
    c=1;
  }
  else
  {
    P21=1;
    c=0;
  }
}

yjdm***

启动定时器0的中断100ms进一次中断
在中断中对tim1000ms，tim500ms加一
每加一次就是100ms当tim500ms加到5就是500ms当tim1000ms加到10就是1s
然后就进行一次IO翻转


void gpio_Init(void)
{
        P0M0 = 0x00; P0M1 = 0x00;       //设置P0口为准双向口模式
    P1M0 = 0x00; P1M1 = 0x00;       //设置P1口为准双向口模式
    P2M0 = 0x00; P2M1 = 0x00;       //设置P2口为准双向口模式
    P3M0 = 0x00; P3M1 = 0x00;       //设置P3口为准双向口模式
    P4M0 = 0x00; P4M1 = 0x00;       //设置P4口为准双向口模式
    P5M0 = 0x00; P5M1 = 0x00;       //设置P5口为准双向口模式
    P6M0 = 0x00; P6M1 = 0x00;       //设置P6口为准双向口模式
    P7M0 = 0x00; P7M1 = 0x00;       //设置P7口为准双向口模式
                                    //上面的将所有I/O口都初始化为准双向口工作模式的程序，
}




void Timer0_Init(void)
{
        TM0PS = 0x05;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xFC;                                //设置定时初始值
        TH0 = 0x26;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}
int tim1000ms;
int tim500ms;

void main(void)
{

    EAXFR = 1;                      //允许访问扩展的特殊寄存器，XFR
    WTST = 0;                       //设置取程序代码等待时间，
                                    //赋值为 0表示不等待，程序以最快速度运行
    CKCON = 0;                      //设置访问片内的 xdata速度，
                                    //赋值为 0表示用最快速度访问，不增加额外的等待时间
    gpio_Init();

    Timer0_Init();                                //可以使用AIapp-ISP软件的“I/O口配置工具”来生成。

    EA=1;


    while(1)
    {
    }
}
int c=0;
void Timer0_Isr(void) interrupt 1
{
  tim1000ms++;tim500ms++;
  if(tim1000ms==10)
  {
     P20!=P20;tim1000ms=0;
  }
  if(tim500ms==10)
  {
     P22!=P22;tim500ms=0;
  }
  if(c==0)
  {
    P21=0;
    c=1;
  }
  else
  {
    P21=1;
    c=0;
  }
}

yjdm***

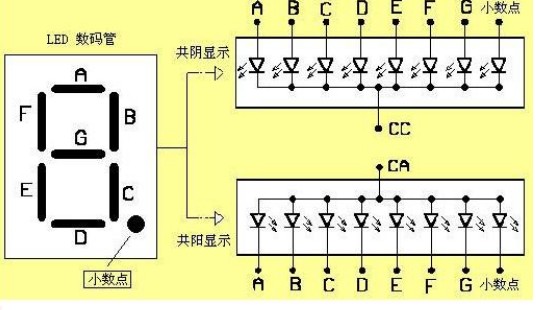

数码管分为共阴共阳极。

对于实验箱为共阴极 8为数据位为4个选择引脚
一A为最低位0011 1111就为0

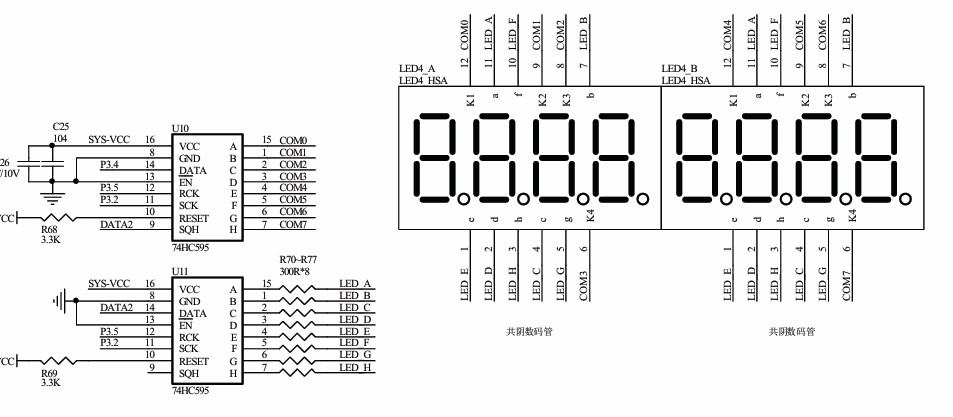

同时使用2个74HC595芯片
15和1到7脚QA--QH:并行数据输出9脚QH非:串行数据输出
10 脚SCLK非（MR）:低电平复位引脚11 脚SCK ( SHCP) :移位寄存器时钟输入12脚RCK ( STCP):存储寄存器时钟输入13脚G非（OE）:输出有效
14 脚SER ( DS） :串行数据输入

yjdm***

void LED40_SendData(BYTE *dat, BYTE size);//控制DIP40的各个管脚上的LED状态
void LED40_SetPort(BYTE port, BYTE dat);//控制DIP40的指定管脚上LED的状态
void LED40_SetBit(BYTE port, BYTE bt);//控制DIP40的指定管脚输出高电平
void LED40_ClrBit(BYTE port, BYTE bt); //控制DIP40的指定管脚输出低电平

int SEG7_ShowString(const char *fmt, ...);//在数码管上显示字符串
void SEG7_ShowLong(long n, char radix);//在数码管上显示4字节长整形数
void SEG7_ShowFloat(float f);//在数码管上显示IEEE754模式单精度浮点数
void SEG7_ShowCode(BYTE *cod);//在数码管上直接显示所给的段码

使用虚拟键盘电脑向串口发送以上格式字符串
LED40_ClrBit(1,UsbOutBuffer[5]&0x0f);仅仅接收【5】屏蔽高八位

LED40_SetPort(2,~0x01);
        LED40_ClrBit(1,0);

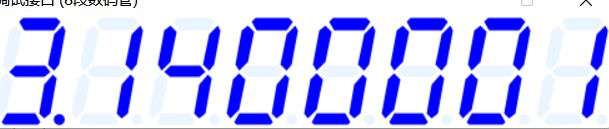

SEG7_ShowFloat(3.14);
