求基于32G8K64+1050实现一路CAN录制上电自回放电路图

家美***

如题所示求基于32G8K64+1050实现一路CAN报文录制后上电自动回放电路图和程序，单面板供电DC5V。

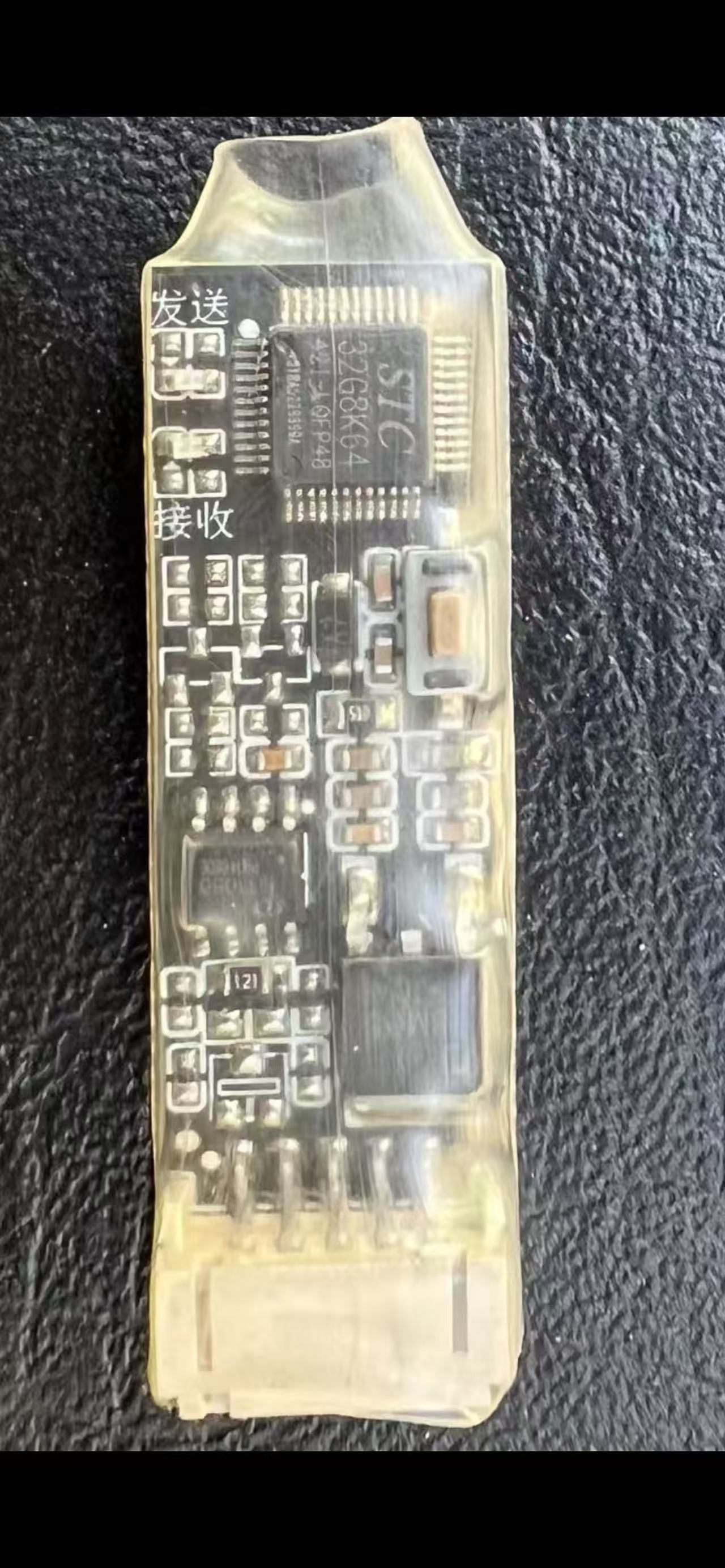

类似于图中所示

国芯人***

基于32G8K64+1050实现一路CAN报文录制与上电自动回放的电路图与程序设计

1. 系统概述

本设计旨在利用32G8K64微控制器和1050 CAN控制器，实现一路CAN报文的录制与上电自动回放功能。系统通过单面板供电，工作电压为DC5V。设计核心在于CAN报文的捕获、存储以及上电后的自动回放，确保系统在重新上电后能够自动执行之前录制的CAN报文序列。

2. 硬件设计

2.1 主要元件
32G8K64微控制器：作为系统的核心处理器，负责控制CAN控制器的操作、报文的存储与回放。
1050 CAN控制器：负责CAN报文的收发，与32G8K64通过SPI或并行接口通信。
DC5V电源模块：为整个系统提供稳定的5V电源。
EEPROM或Flash存储器：用于存储录制的CAN报文数据。

2.2 电路图设计

电路图设计需确保各模块之间的连接稳定可靠。具体设计如下：
电源模块：将DC5V输入通过稳压电路转换为系统所需电压，确保各元件正常工作。
微控制器与CAN控制器的连接：通过SPI或并行接口将32G8K64与1050 CAN控制器连接，确保两者之间的通信顺畅。
存储器接口：将EEPROM或Flash存储器与32G8K64连接，用于存储录制的CAN报文数据。
CAN总线接口：将1050 CAN控制器的CANH和CANL引脚连接到CAN总线，确保CAN报文的正常收发。

3. 软件设计

3.1 报文录制
初始化：系统上电后，初始化32G8K64和1050 CAN控制器，配置CAN通信参数（如波特率等）。
报文捕获：通过1050 CAN控制器捕获CAN总线上的报文，并将其存储到EEPROM或Flash存储器中。需设计合理的存储结构，确保报文数据的完整性和可检索性。

3.2 上电自动回放
初始化与数据加载：系统上电后，初始化硬件并加载存储的CAN报文数据。
报文回放：按照存储的顺序，通过1050 CAN控制器将报文发送到CAN总线上。需确保回放的时序与原报文的时序一致，确保系统功能的正确性。

4. 关键点与注意事项
存储容量管理：根据EEPROM或Flash的容量，合理设计报文存储结构，确保能够存储足够的报文数据。
时序控制：在报文回放时，需精确控制报文的发送时序，确保与原报文的时序一致。
电源稳定性：确保DC5V电源的稳定性，避免因电源波动导致系统工作异常。

5. 总结

本设计通过32G8K64微控制器和1050 CAN控制器，实现了一路CAN报文的录制与上电自动回放功能。硬件设计确保了各模块之间的稳定连接，软件设计则实现了报文的捕获、存储与回放。设计过程中需注意存储容量管理、时序控制以及电源稳定性等关键点，确保系统的可靠运行。

附录：参考电路图

（注：具体电路图设计需根据实际元件和连接方式绘制，此处为文字描述，建议结合具体元件手册和设计规范进行详细设计。）

通过以上设计，您将能够实现基于32G8K64+1050的一路CAN报文录制与上电自动回放功能。

[本文内容由国芯人工智能辅助生成，仅供参考]

家美***

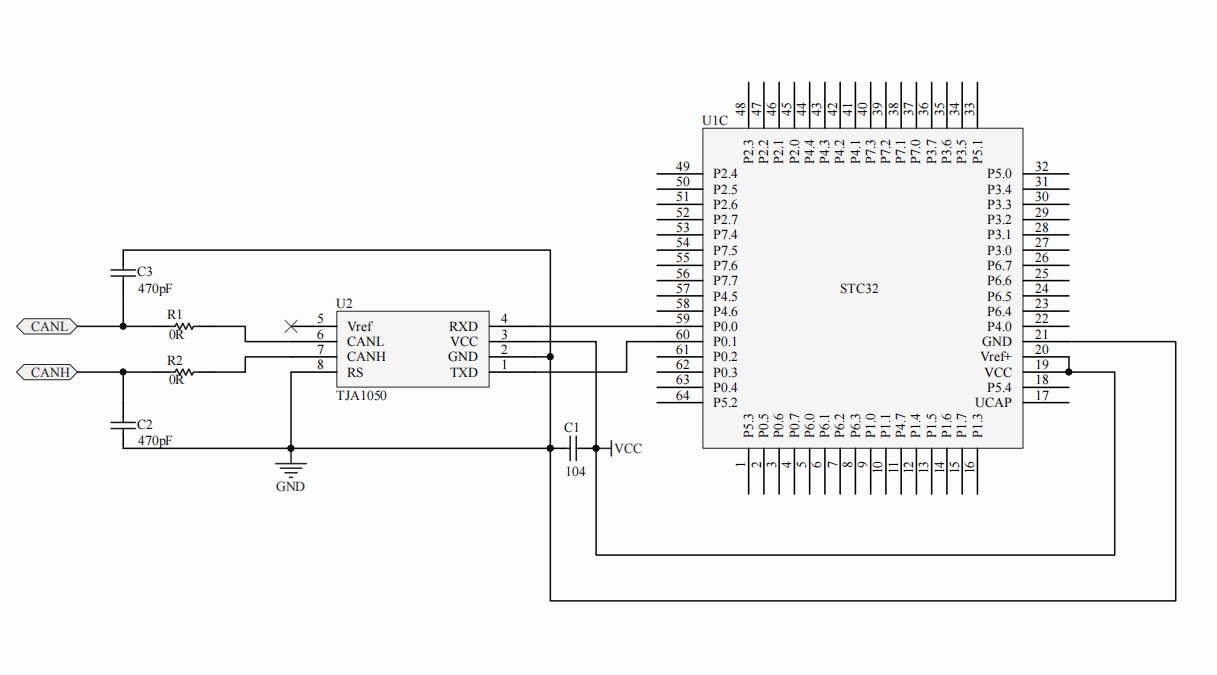

电路图大致了解了一下，现在的问题是如何将这一条报文储存进STC,使其上电自动将这条报文发送出去。
