STC8H单片机进入掉电模式后功耗

神*** · 发表于 2023-4-5 20:20:06

===设置成高阻输入，但必须关闭数字输入

98057*** · 发表于 2023-4-6 08:48:44

表达混乱不清楚，单片机为啥不能用高导通点亮led？是不是芯片设计有缺陷？请给出最权威的解释。

98057*** · 发表于 2023-4-6 09:32:10

梁*** 发表于 2023-4-4 21:39
你在D2并联10K电阻测试了吗？我等了半天，没见你的测试结果，这测试只需要2分钟。
IO设置为高阻，红色LED ...

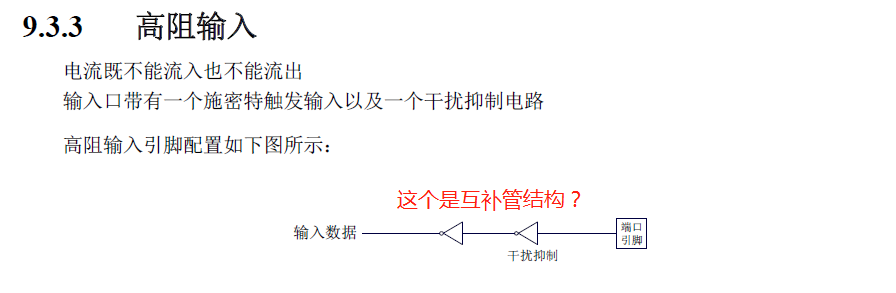

在D2并联10K电阻后，测试结果不太好，连D2都不亮了。另外，“IO口设置为高阻，此时有两个输入互补管会同时导通”，查看单片机手册并没有互补管子的结构，IO口设置为高阻，哪里来的互补管，手册里面并没有此结构。

98057*** · 发表于 2023-4-6 09:35:10

神*** 发表于 2023-4-5 20:20
===设置成高阻输入，但必须关闭数字输入

进入掉电模式时，是否可以这样：IO统一设置为成高阻输入，同时关闭数字输入？

神*** · 发表于 2023-4-6 09:54:10

如果你的系统允许，这样是没漏电

网*** · 发表于 2023-4-6 22:17:39

98057*** 发表于 2023-4-6 09:32
在D2并联10K电阻后，测试结果不太好，连D2都不亮了。另外，“IO口设置为高阻，此时有两个输入互补管会同 ...

这里确实是有互补MOS管,参考下标准COMS逻辑门电路的输入原理图.
当逻辑电平既不是高也不是低时候,输入脚的mos管出于放大区,上下管都有导通电流泄漏,
但这个泄漏电流实在芯片内部,不是流出管脚,所以你测量D2电流只有0.1uA,而接上D2整个芯片漏电就变大

98057*** · 发表于 2023-4-7 19:12:59

网*** 发表于 2023-4-6 22:17
这里确实是有互补MOS管,参考下标准COMS逻辑门电路的输入原理图.
当逻辑电平既不是高也不是低时候,输入脚 ...

IO口设置为高阻时，STC规格书并没有互补MOS管的结构

网*** · 发表于 2023-4-8 18:35:32

98057*** 发表于 2023-4-7 19:12
IO口设置为高阻时，STC规格书并没有互补MOS管的结构

大佬,规格书里还要把三极管电阻电容导线都要写出来么?要不要把MOS管工作原理也写进去?
标准COMS工艺谁还去画逻辑门内部电路?

98057*** · 发表于 2023-4-10 14:13:35

网*** 发表于 2023-4-8 18:35
大佬,规格书里还要把三极管电阻电容导线都要写出来么?要不要把MOS管工作原理也写进去?
标准COMS工艺谁还 ...

你赢了
