STC8H单片机进入掉电模式后功耗

98057***

梁*** 发表于 2023-4-4 16:56
在D2并联10K电阻看看

梁工，单片机进入掉电模式后，我串联万用表测试D2这个支路电流仅有0.1uA，非常小，我认为这个支路不是耗电的主要原因，梁工帮忙看下是不是单片机哪里还没有配置好。单片机进入掉电模式后，断开D2这个支路后，系统总功耗由30uA降低到1uA，非常完美，符合预期。单片机进入掉电模式后，如果接通D2这个支路后，系统总功耗30uA，有点糟糕，崩溃。。。。

神***

你焊个空板，只测试 P1.2;
其他管脚不接多余的电路， P1.2以外的口，全部准双向/弱上拉/对外锁存为高，或高阻输入 | 并关闭数字输入

神***

你焊个空板，只测试 你怀疑的 I/O;
其他管脚不接多余的电路， 除你怀疑的I/O以外的口，全部设置为【准双向/弱上拉 | 对外锁存为高】，或【高阻输入 | 并关闭数字输入】

神***

xhbw*** 发表于 2023-4-4 16:16
新上手一个项目，原计划是用8H的RTC的，想想各种端口设置和电路配合，还是没有自信和胆量，下一版试试这个 ...

https://www.stcaimcu.com/forum.p ... &extra=page%3D1

98057***

98057*** 发表于 2023-4-4 17:39
梁工，单片机进入掉电模式后，我串联万用表测试D2这个支路电流仅有0.1uA，非常小，我认为这个支路不是耗 ...

梁工，D2并联10k电阻，是基于什么考虑呢？

梁***

98057*** 发表于 2023-4-4 19:50
梁工，D2并联10k电阻，是基于什么考虑呢？

你在D2并联10K电阻测试了吗？我等了半天，没见你的测试结果，这测试只需要2分钟。
IO设置为高阻，红色LED是电流器件但有PN结压降，微电流时压降大约1.5V，正是IO输入分辨0或1的临界电压附近，此时两个输入互补管会同时导通，导致大约有几十uA的电流。

98057***

在D2并联10K电阻后面，测试结果不太好，连D2都不亮了。

网***

好奇怪的现象,只有P1.2有漏电.
有没有换个芯片试试看是不是个例?

神***

他是基础弱，没事高点亮，P1.2低点亮，就啥事都没了
===这种是典型的不看STC数据手册的乱设计

点灯用低导通，没特别好处就不要用高导通，随便用高导通的，我直接判他外行！
低导通，正常工作时I/O的模式：
准双向口/弱上拉，开漏，强推挽输出，都可以 ！

高导通，正常工作时I/O的模式：
强推挽输出 ！




下面这些都要特别处理，搞硬件的外行到家了

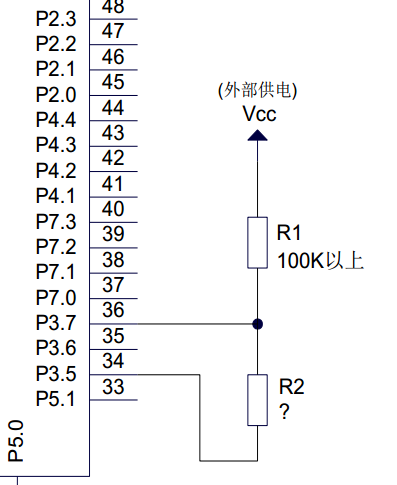

这样也可以关断漏电啊

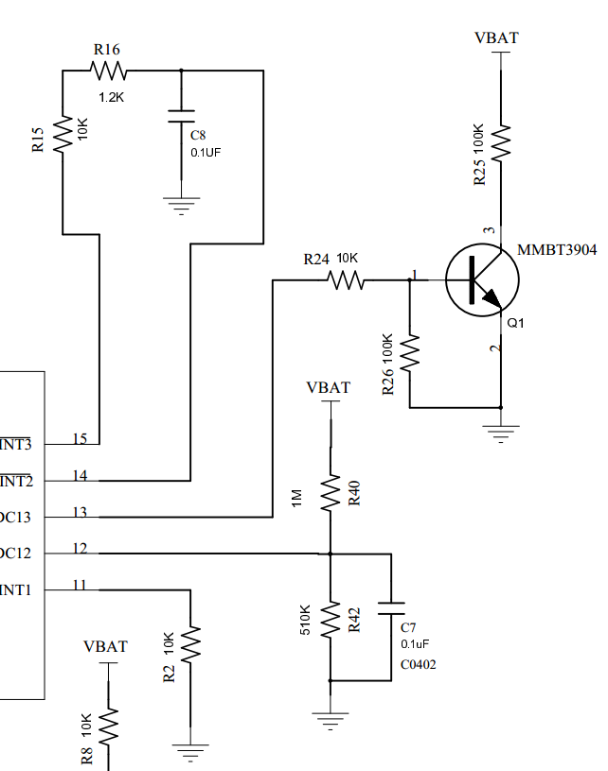

他板子上到处是对地的电阻，这些省电模式都要特殊处理，程序写错了，还不知道错在哪！
很少见到这种电路的

网***

IO脚做逻辑输入忌中间电平,要么高,要么低,不然内部mos管工作在线性区耗电大很多,
掉电时候高阻配置的IO脚有下地的微弱电流,外部电路阻抗很高或悬空,通常会产生不高不低的中间电平.是不是掉电前关闭逻辑功能会省电些?
