STC8H单片机进入掉电模式后功耗

神***

很多老朋友能完成方案，但他有时不知道为啥对了，又为啥错了，
我们又忙，电话几句就开车去了，开会去了，就讲不清了。
好在现在有了这个 STC的专业技术交流论坛，在这讲清了

98057***

98057*** 发表于 2023-4-3 14:06
附件是我简化的原理图，贵司亦可以参照这个原理图帮忙配置IO口进入掉电模式，我可以参照你配置这个原理图I ...

您前面是这样回复 ：  P1.7 :NC
===设置成弱上拉，高输出
但是后面又这样答复：
外围没有明确的高低 0/VCC, 就要设置成高阻输入+关闭数字输入===STC-MCU内部增加关闭数字输入这是我要求增加的
以上两个答复我感觉矛盾了，究竟哪个是正确的？？

98057***

神*** 发表于 2023-4-3 15:01
很多老朋友能完成方案，但他有时不知道为啥对了，又为啥错了，
我们又忙，电话几句就开车去了，开会去了， ...

继续交流技术问题，单片机进入掉电模式后，如果用手触摸程序烧录插针就会有电流明显的跳变现象，这是为什么？

98057***

神*** 发表于 2023-4-3 14:55
STC8H1K08-36I-TSSOP20, 你用到的I/O, 有没有关闭数字输入功能，
要在这详细看 寄存器，我眼睛散光，你自己 ...

按照你们权威的建议：单片机NC引脚和接LED的引脚还有接三极管基极的引脚设置为高阻并关掉数字输入功能后，测试单片机进入掉电模式后功耗由原来的75uA降低至30uA，还是没有达到理想的功耗，是哪里还有问答题吗？盼复.

神***

祝贺你前进了，焊个空板，将电路逐步往上加，一步步分析是哪个I/O接的哪个电路产生了这30uA
===30uA 就 1~2个I/O还处理不当了

神***

98057*** 发表于 2023-4-3 15:30
您前面是这样回复 ：  P1.7 :NC
===设置成弱上拉，高输出
但是后面又这样答复：

这2个方案都可以

98057***

神*** 发表于 2023-4-3 18:44
祝贺你前进了，焊个空板，将电路逐步往上加，一步步分析是哪个I/O接的哪个电路产生了这30uA
===30uA 就 1~2 ...

现在单片机进入掉电模式后怎么搞都烧录不进去程序了，感觉单片机死了，这是什么原因，怎么解决此问题了，谢谢。

梁***

睡眠时IO不耗电的处理方法：

1、对于设置为准双向口、推挽输出、开漏输出低电平的IO，IO本身不耗电，输出电平与外部电路配合成外部电路不耗电的方式即可。

2、设置为高阻或开漏输出高电平的IO，如果悬空，则会因为输入状态不确定导致有电流，以下两种方式任选一种：
    A、IO口接一个确定的高电平（电压高于VDD-0.3）或低电平（电压低于0.3V），否则耗电。
    B、将IO口对应的数字输入功能关闭（对于STC8系列、STC32系列）。
       比如关闭P1.0、P1.1的数字输入：
         P_SW2 |= 0x80;   //允许操作扩展寄存器
         P1IE   = ~0x03;  //将P1.0 P1.1的数字输入功能关闭

3、睡眠前，禁止ADC（如果已经允许的话），禁止模拟比较器（如果已经允许的话）。

4、最好在主程序进入睡眠，至少要3个空操作（NOP）。
   PCON |= 0x02;
   _nop_();
   _nop_();
   _nop_();

神***

98057*** 发表于 2023-4-3 19:05
现在单片机进入掉电模式后怎么搞都烧录不进去程序了，感觉单片机死了，这是什么原因，怎么解决此问题了 ...

你单独私下发我的信息是，你进入省电模式后无法下载程序了
===我帮你讲全：进入省电模式后，耗电太低，板上电容相对较大，停不了电，无法冷启动下载程序

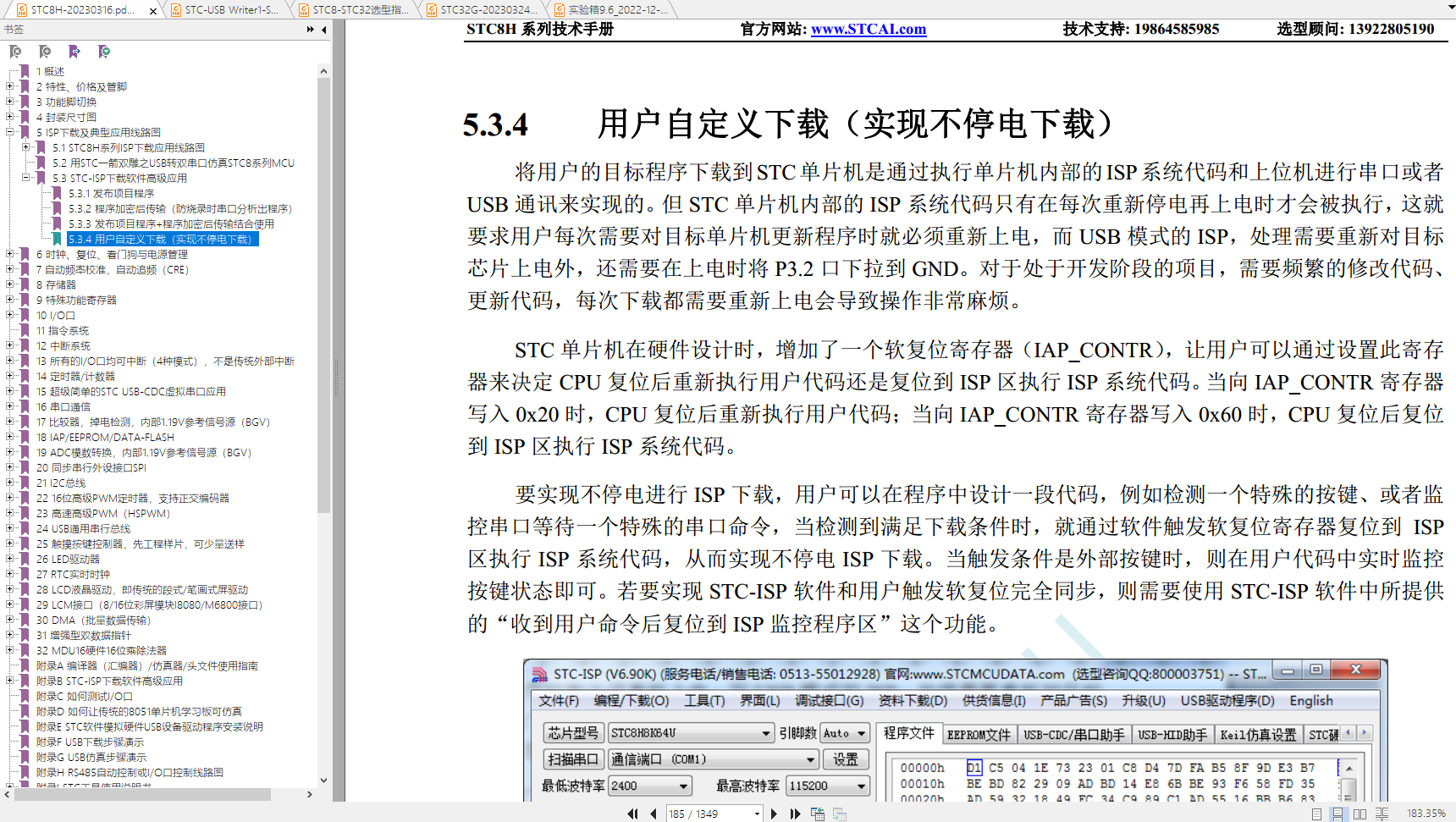

===你可以用不停电下载，省电模式串口唤醒后，延时0.5秒再复位到系统区下载程序

神***
