STC8G1K08A的ADC采集数据异常

any8***

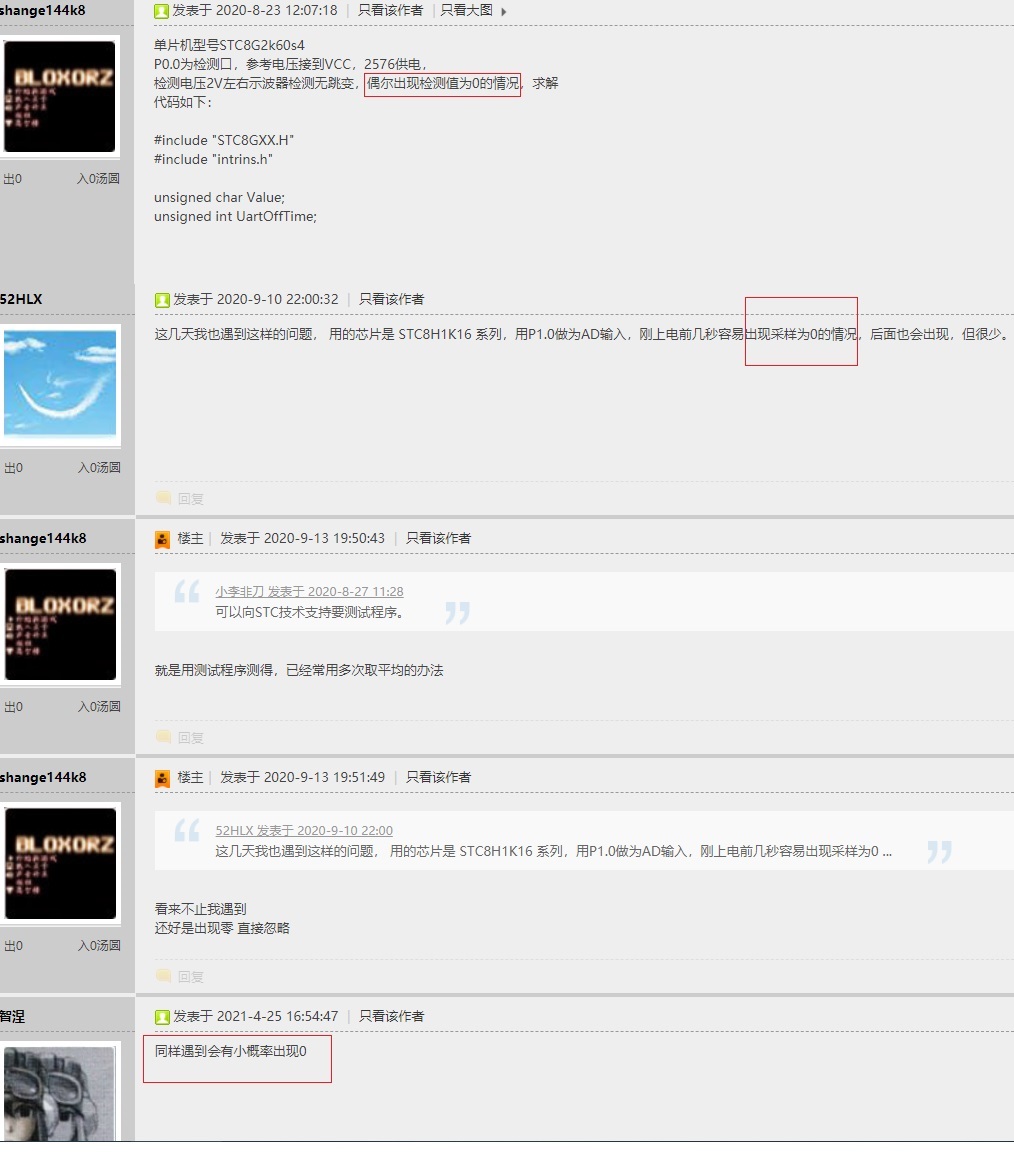

网上也有人遇到

32位***

STC8H8K64U-45MHz-LQFP64/LQFP48-开天斧 高精准 12位 ADC  测试 数据，测试 16384个点

STC8H8K64U-45MHz-LQFP64/LQFP48-开天斧 高精准 12位 ADC  测试 数据，测试 4096个点

any8***

不同单片机不一样，我手上有STC12C5A60S2和STC8G1K08A，同样做示波器用，采集数据打印波形，STC12C5A60S2的ADC功能采集正常，不会出现0码值现象，而STC8G1K08A就不行，不管怎么改参数，都会出现0码值，是不是STC8G1K08A的ADC采样设计有BUG，能不能用STC8G1K08A高速采样一些数据验证一下。

any8***

另外，输入信号不能接0V，比如将VCC通过2个10K电阻分压，VCC的一半接到采样脚，这样才能观察到0跳变，如果输入是0V，是看不出0跳变的。不跳变是0，跳变也是0

神***

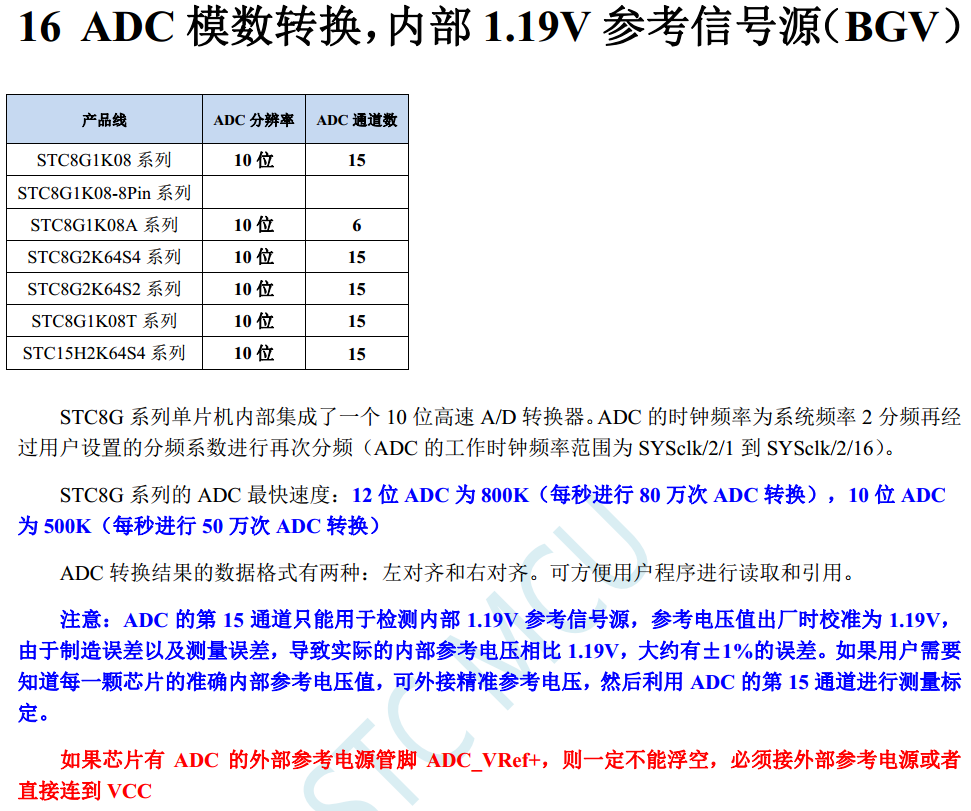

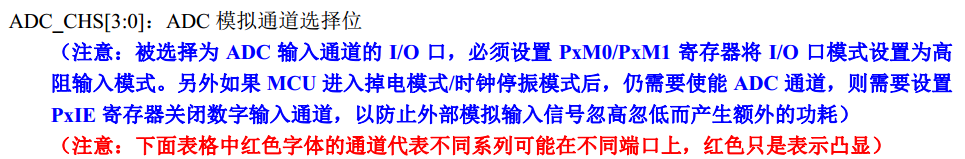

STC8G1K08A-36I-SOP8, 是真10位ADC, 遇到问题都是用户自己的问题
===下面是我认为的重点，大家认真看下，以我讲的为准 ！
===新手外行太多，网上的误解不值一提

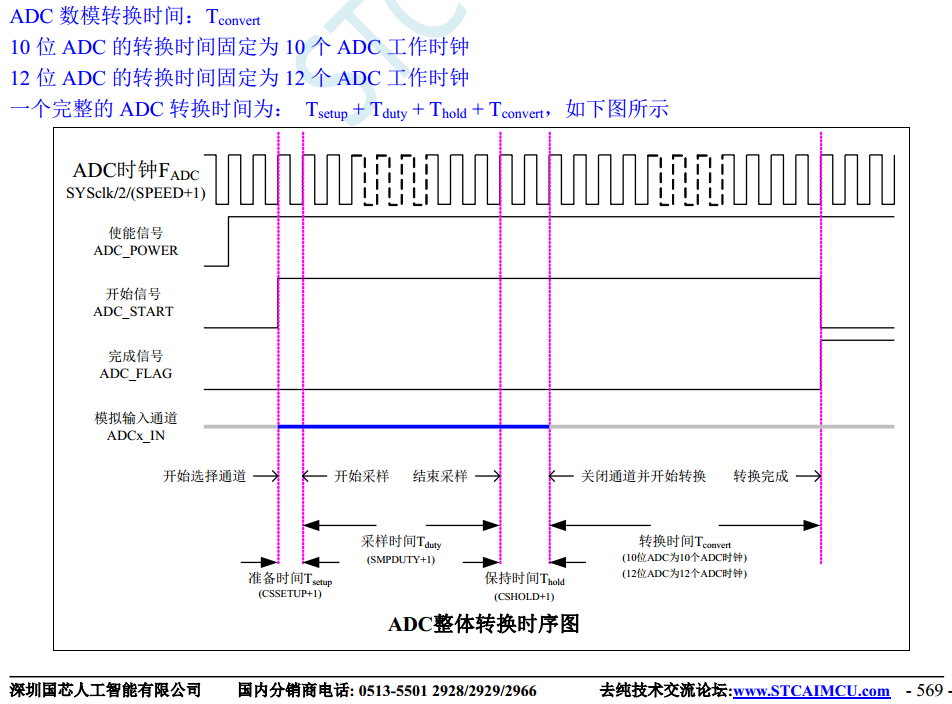

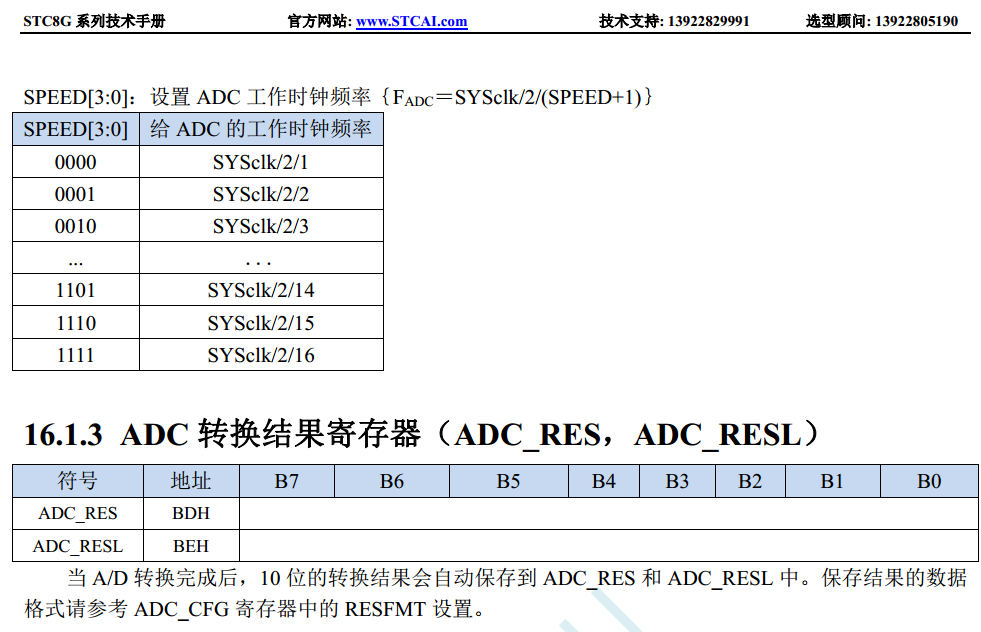

采样时间必须够，采样时间不够，就会ADC里面的采样保持电容的电位和外面被采样的信号源电位还没相等，
这时转换的结果只是里面的采样保持电容的电位，而不是外面信号源的电位，这时转换的值和外面就不一样

神***

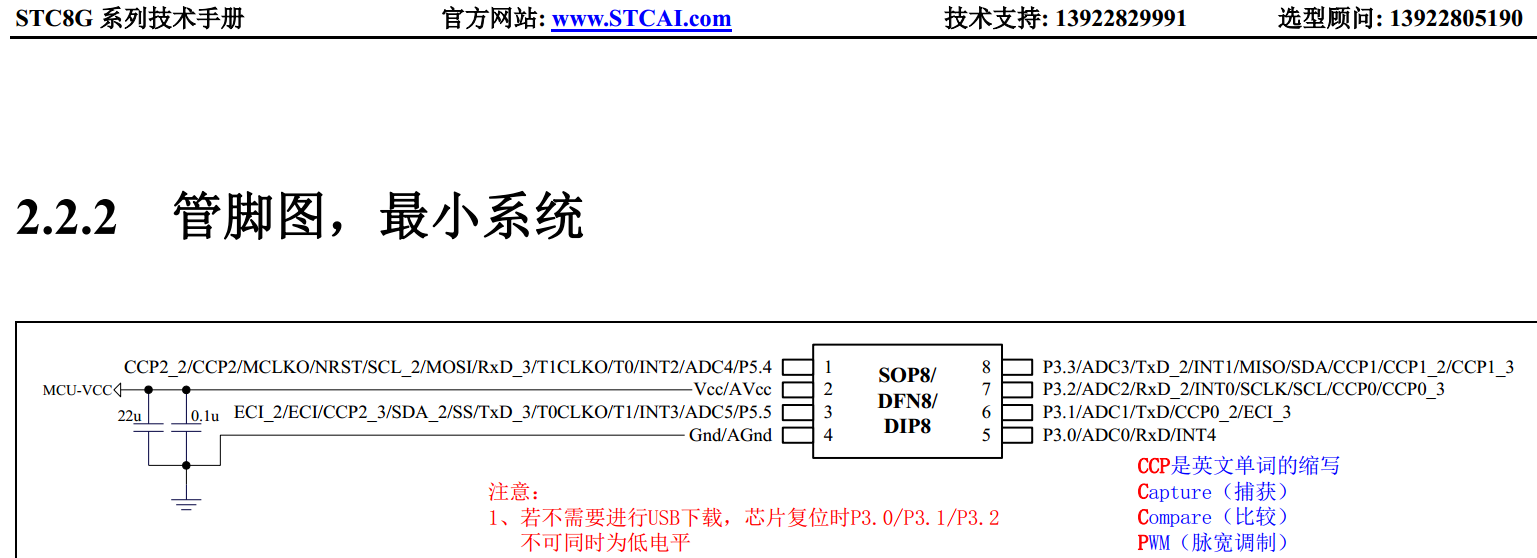

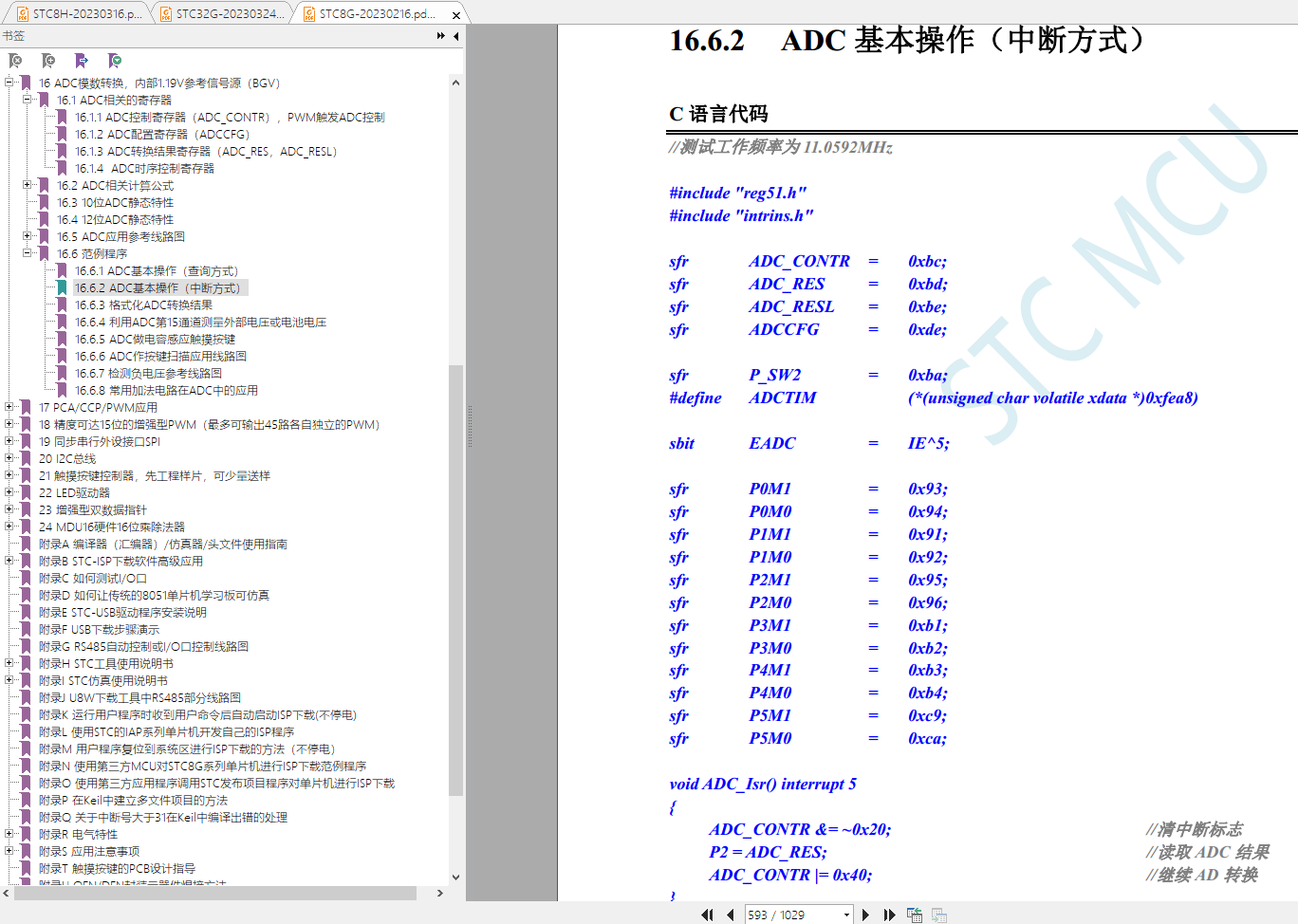

如还搞不定，将你完整的原理图的PDF贴上来，大家帮你分析

梁***

any8*** 发表于 2023-3-30 12:43
应该不是信号问题，用示波器观看波形正常，是不是STC的单片机ADC都有这个BUG啊？我看到网上很多人都遇到这 ...

你试过我们的示波器吗？用 500KHz的采样速度，波形光滑，从来没见过突然能采样到异常的情况。很多用到ADC的产品，也都没有出现异常的情况。

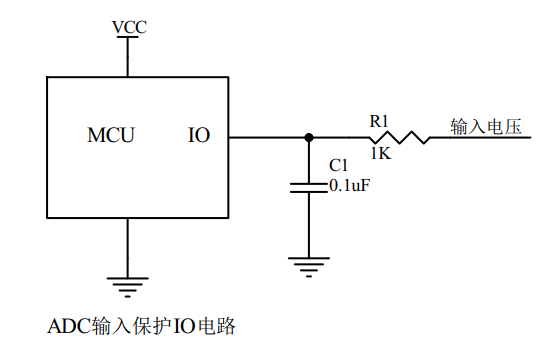

你的ADC输入口对地接有电容吗？输入信号串联1K电阻到ADC输入端，对地接一个102~104（1nF~100nF）的电容。

any8***

其实我很早就在网上看到过，说输入接RC滤波就能解决，我以前也做过试验，STC8G1K08A接0.1UF电容后采样是变正常了，不会出现0码值，我就是有疑问，为什么有些STC单片机，比如STC12C5A60S2不接RC采样也正常，而STC8G1K08A必需接，是不是我的软件设计有问题？另外一个问题，假如输入电压是30KHZ、50KHZ 、100KH、200KHZ等方波信号，接RC后，测得的波形就不是原来的方波了。

神***

网上外行多，又不来本坛学习，你将你原理图的 PDF 发上来，让梁工帮你看下

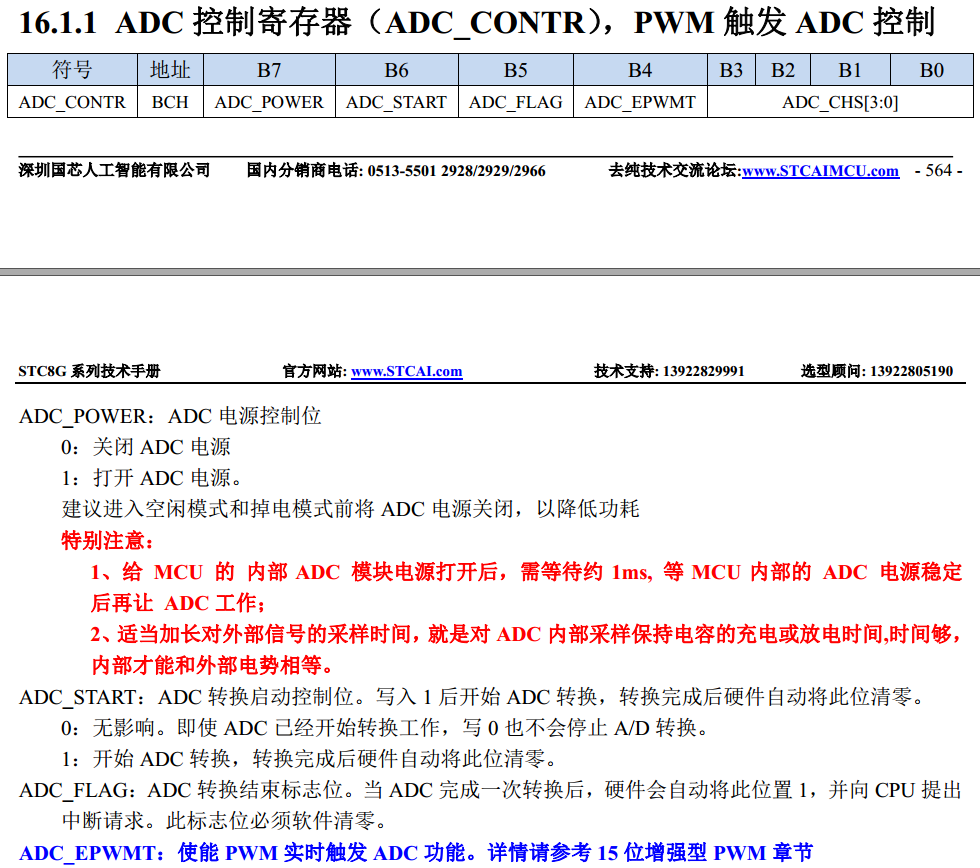

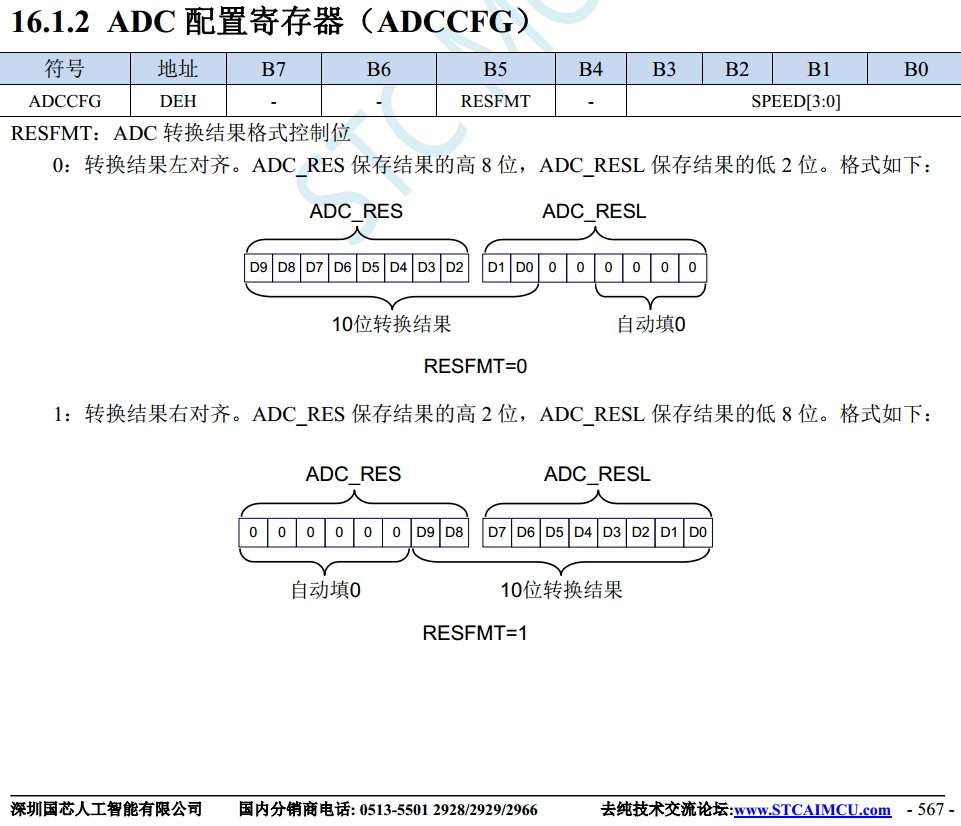

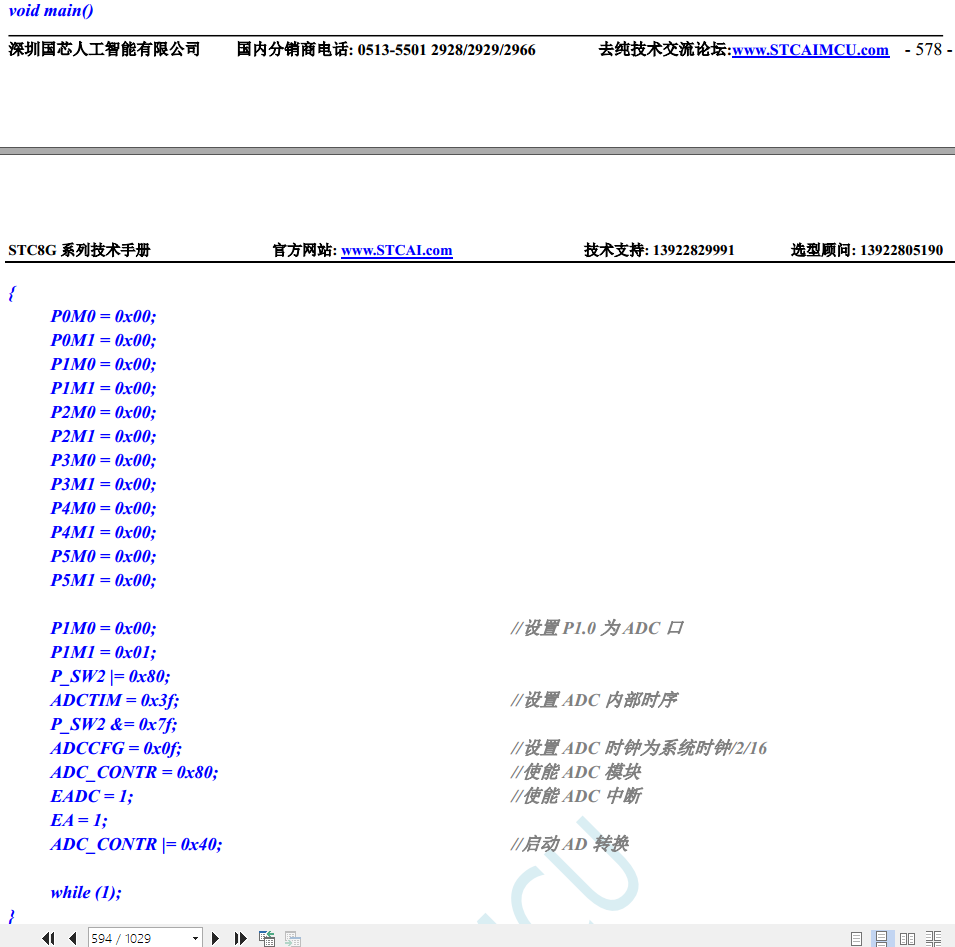

==== 一般保证采样时间就够了，先将采样时间放到最长，STC8/STC32G

梁***

any8*** 发表于 2023-4-3 11:08
其实我很早就在网上看到过，说输入接RC滤波就能解决，我以前也做过试验，STC8G1K08A接0.1UF电容后采样是变 ...

1、STC12C5A60S2的ADC性能没STC8的好，采样一样是直接采样的，没啥区别，都要接C，接R是为了跟C组成滤波，同时出现过压或负压时保护IO。
2、出现0码肯定时采样那一刻，采到了0值，结果才会得到0。ADC每次启动都执行相同的操作，如果采样到非0电压，是不会出现0值的，可以观测我们的示波器方案的波形最为直观，直接快速采样无滤波，但你不会观察到0值的。
3、输出的是方波信号经过RC滤波后，只要RC值是方波周期的10倍以上，基本就是一个连续的模拟电压（会有点纹波）。

RC滤波是最基本、最简单的滤波（一阶低通滤波），任何模拟电路课本都会介绍的，是最基本的电子知识。
