STC8H 12位ADC采集飘逸

woshig***

// 使用 STC8H8K64芯片   使用12位ADC采集，参考电压使用的是 TL431 2.5v  参考电压
// 采集的ADC值 总是飘逸
u16 Get_ADC()
{
        //u16 ret1;

        ADC_CONTR |= 0x40;                      //启动AD转换
        _nop_();
        _nop_();
        while (!(ADC_CONTR & 0x20));            //查询ADC完成标志
        ADC_CONTR &= ~0x20;                     //清完成标志

        return ((u16)ADC_RES<<8)+ADC_RESL;
}

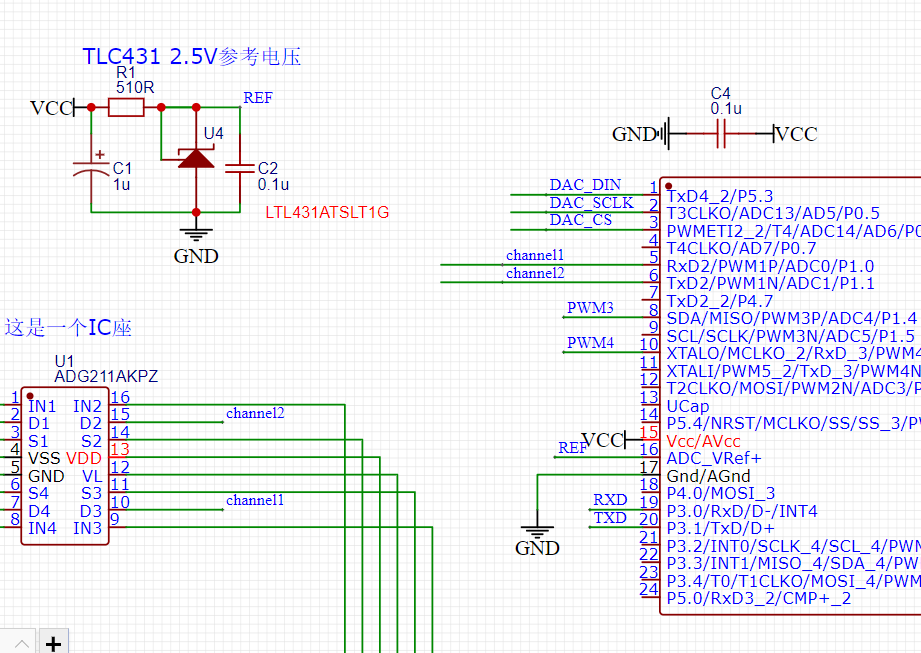

电路 图如下，我想是不是TL431 有问题，但是2.5V电压很稳



测量的是0.7V电压  用万用表量也很稳

采集的ADC数值如下， 采集11个，然后从小到大排列
感觉差异比较大。

04B7 04BB 04BB 04BB 04CC 04CC 04CC 04D9 04E4 04E4 0500

神***

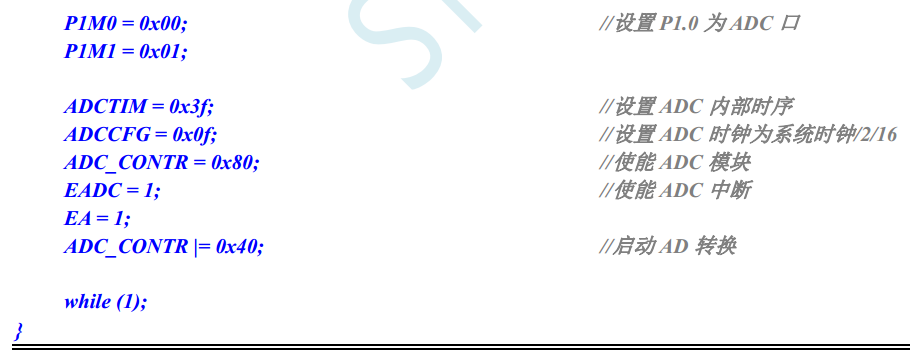

如下图TL431/CD431到 ADC_VREF+的通道上电容: 1, 用22uF; 2, 或直接去掉 !
用0.1uF的是没看TL431的资料，老朋友看了，说0.1uF会自激，输出不稳 ！
我17年前也没看TL431的资料, 现在也没看这RMB0.1的小儿科产品的资料！
我当年外行TL431, 你先在就是那时的我

神***

如下图，说你MCU的电源和地之间不就近接1大1小2个电容，就是外行，讲的很认真和客观

神***

采样时间必须够 ！！！！！  是ADC里面的采样保持电容和外面被采样信号源之间互相充放电。
采样时间不够/内外充放电时间不够，ADC里面的采样保持电容就和外面的被采样信号源的电位不等 !
不等，转换的就不是外面信号源的电位，只是ADC里面采样保持电容的电位

woshig***

04D8 04D8 04DC 04DD 04DD 04DE 04DE 04DE 04DF 04E0 04E9

电容拆了，数据稳的很，感觉神农    ，爱死STC了，感觉现在STC芯片 牛的一比。以后开发首选STC

神***

老兄弟犯的是我当年的错，不看资料:) ，
我和清华卓老师当年被唐老师全网批判为 外行TL431，
也只好承认没看RMB0.1的TLC431的数据手册，
大家还是要认真看我们RMB1.75的STC8H8K64U的数据手册

woshig***

现在 静不下心来看资料。ADC程序都是使用STC软件生成的，静不下心 手册细细的看。

WH***

我为我们公司采用STC8H3K64S4开发的项目就是在TL431两端并联1只0.1及22uF的电容，然后从431稳压后经过一个比较长的线路去芯片的ADC引脚，且我的芯片靠近ADC引脚处又就近放了1只0.1及10uF的0603的电容，这样成本虽然高了一点但是性能更好了！ADC采集出来很稳定的！现在的STC的芯片确实很强大了！！！

梁***

切记，431输出不要接电容，要接也接10uF以上，接0.1uF就自激振荡，431输出内阻0.3欧姆，不需要电容的。431内部是一个复杂的电路，基准+放大，电容不合适会自己振荡的。

另外，用数字万用表测量稳定的电压，实际的纹波可能会比较大。数字万用表的ADC是双积分ADC，一般2~5秒测量一次，纹波会被过滤掉。而MCU的ADC是逼近式，采样时间短，要抑制纹波就要采样平均（模拟积分）。
