单片机不能复位

98057*** · 发表于 2023-3-20 11:54:26

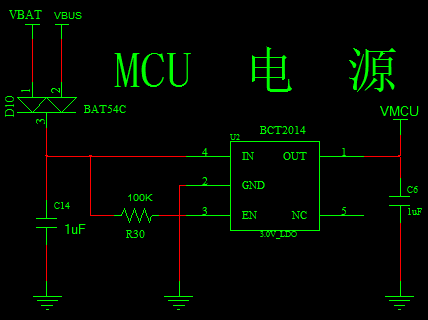

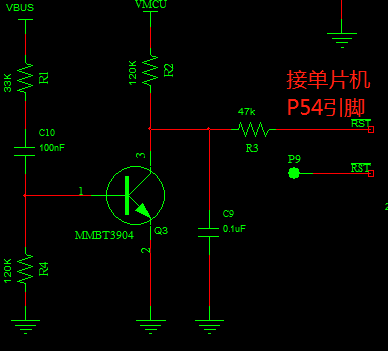

各位大佬：插入USB 5V时测试三极管Q3的集电极（Q3的第3脚）有低电平信号，单片机并没有复位，如果把R3改为0欧姆，插入USB 5V时单片机就可以复位，这是为什么？谢谢。


神*** · 发表于 2023-3-20 11:57:46

把你实际 MCU原理图的PDF发上来，这样大家知到具体型号和你外围电路，才好帮你

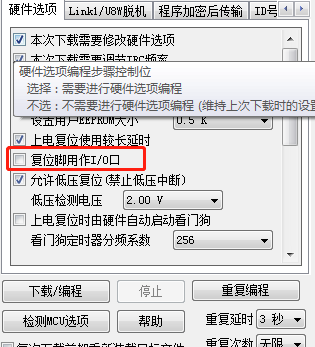

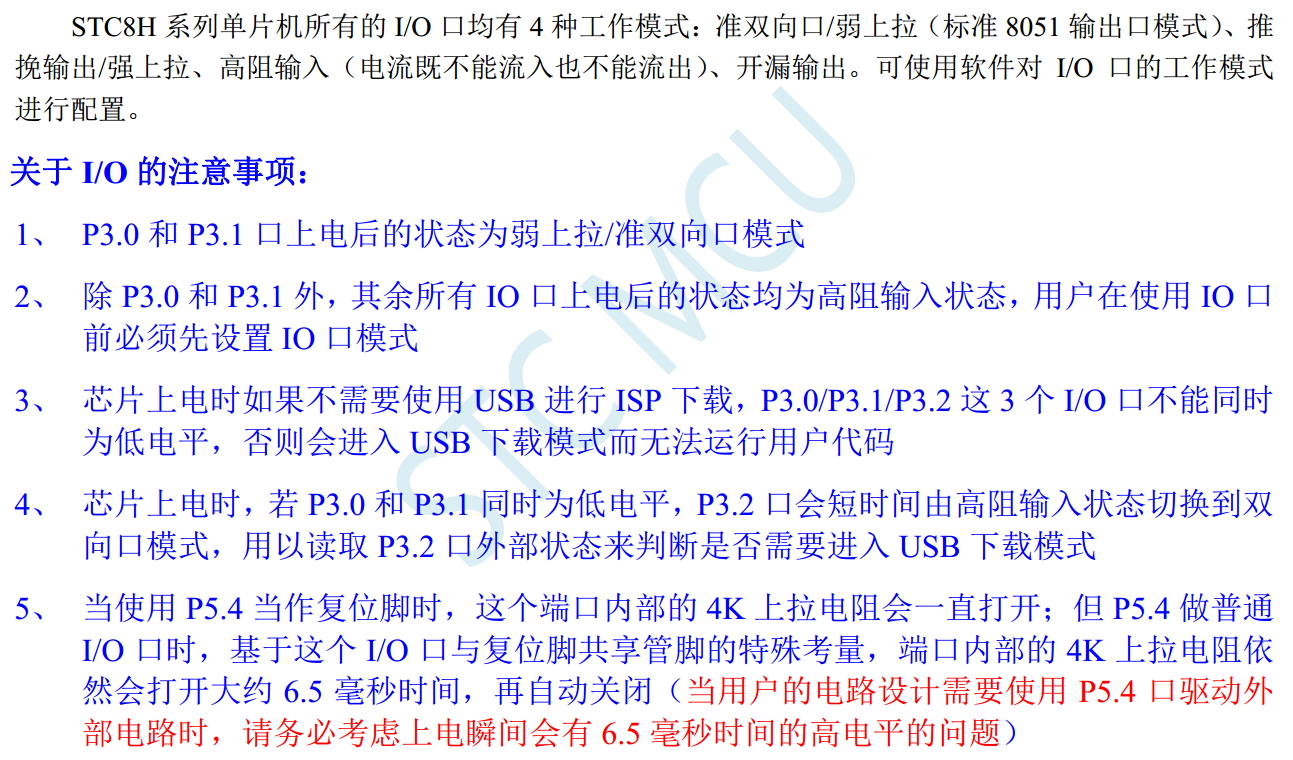

STC8H/STC8C/STC8G/STC8A8K64D4,STC32系列：
===1，内部上电/掉电复位电路是最专业的复位电路，不要外部再增加不专业的外行复位电路

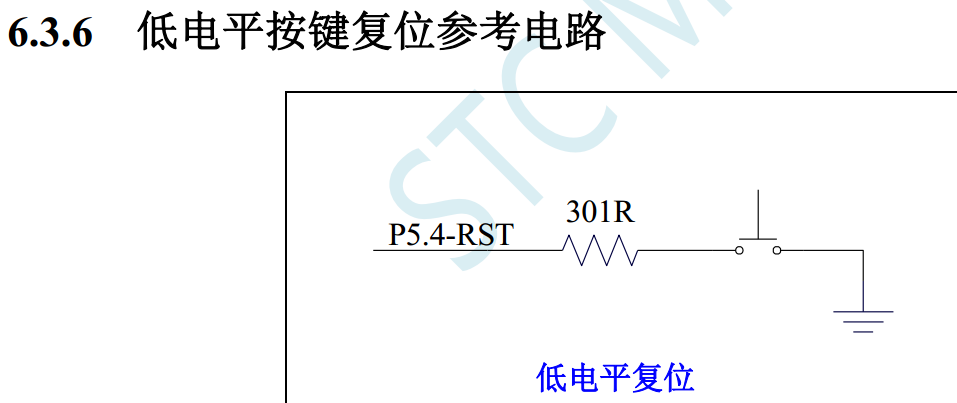

===2，你如要外部手动复位电路参考如下电路

复位脚你再增加任何多余的电路，都是增加潜在的故障点

98057*** · 发表于 2023-3-20 12:00:56

神*** 发表于 2023-3-20 11:57
把你实际 MCU原理图的PDF发上来，这样大家知到具体型号和你外围电路，才好帮你
STC8H/STC8C/STC8G/STC8A8K6 ...

好的，单片机型号是STC8H1K17

98057*** · 发表于 2023-3-20 12:02:53

神*** 发表于 2023-3-20 11:57
把你实际 MCU原理图的PDF发上来，这样大家知到具体型号和你外围电路，才好帮你
STC8H/STC8C/STC8G/STC8A8K6 ...

这个电阻为什么取301R？贴47k可以吗？

神*** · 发表于 2023-3-20 12:07:59

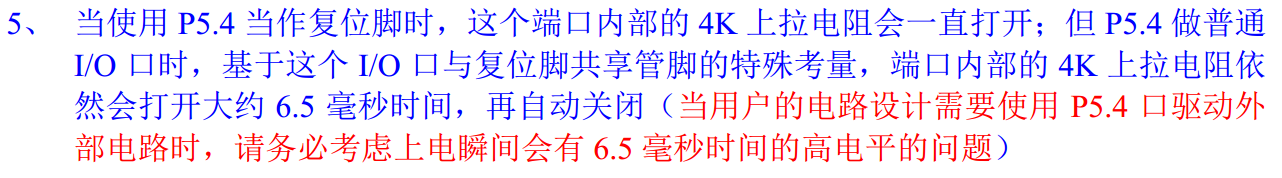

内部有4K上拉电阻，这个外部限流防静电电阻，最后300欧附近

===1, 太大，可能影响到低电平的判断
===2，太小，抗静电不明显

梁*** · 发表于 2023-3-20 14:17:29

你串联47K电阻太大了，拉不低了。

qiqixue*** · 发表于 2024-4-3 18:59:35

神*** 发表于 2023-3-20 12:07
内部有4K上拉电阻，这个外部限流防静电电阻，最后300欧附近

===1, 太大，可能影响到低电平的判断

为什么当初设计的时候要选择301这么奇怪的数字呢，用300不行吗

qiqixue*** · 发表于 2024-4-3 19:00:38

神*** 发表于 2023-3-20 12:07
内部有4K上拉电阻，这个外部限流防静电电阻，最后300欧附近

===1, 太大，可能影响到低电平的判断

为什么当初设计的时候要选择301这么奇怪的数字呢，用300不行吗

ygy*** · 发表于 2024-5-30 19:36:11

qiqixue*** 发表于 2024-4-3 19:00
为什么当初设计的时候要选择301这么奇怪的数字呢，用300不行吗

301是丝印，就是300欧姆，你可以查下阻值丝印，就跟色环电阻的颜色一样，301代表30乘以10的一次方

fann*** · 发表于 2024-12-7 15:50:23

ygy*** 发表于 2024-5-30 19:36
301是丝印，就是300欧姆，你可以查下阻值丝印，就跟色环电阻的颜色一样，301代表30乘以10的一次方 ...

一般图纸标注实际的阻值，但这个标注了电阻的丝印，没看到你的回答之前，我一直以为是把300R错输入成了301
