今天用

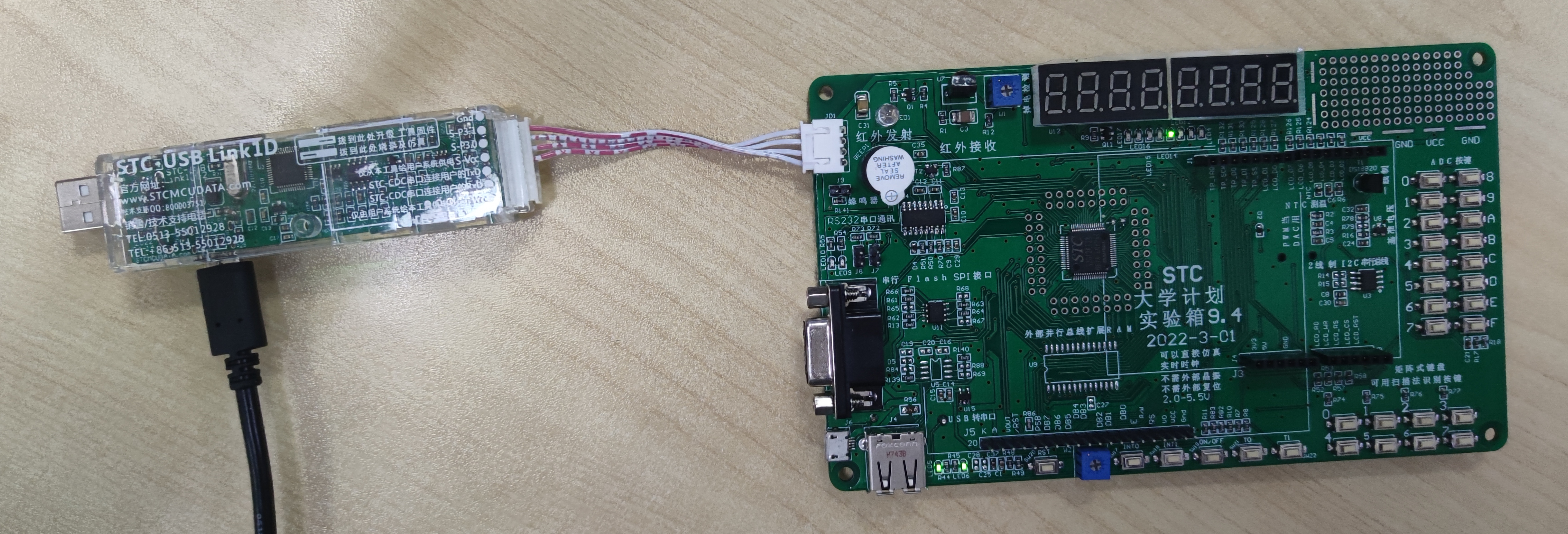

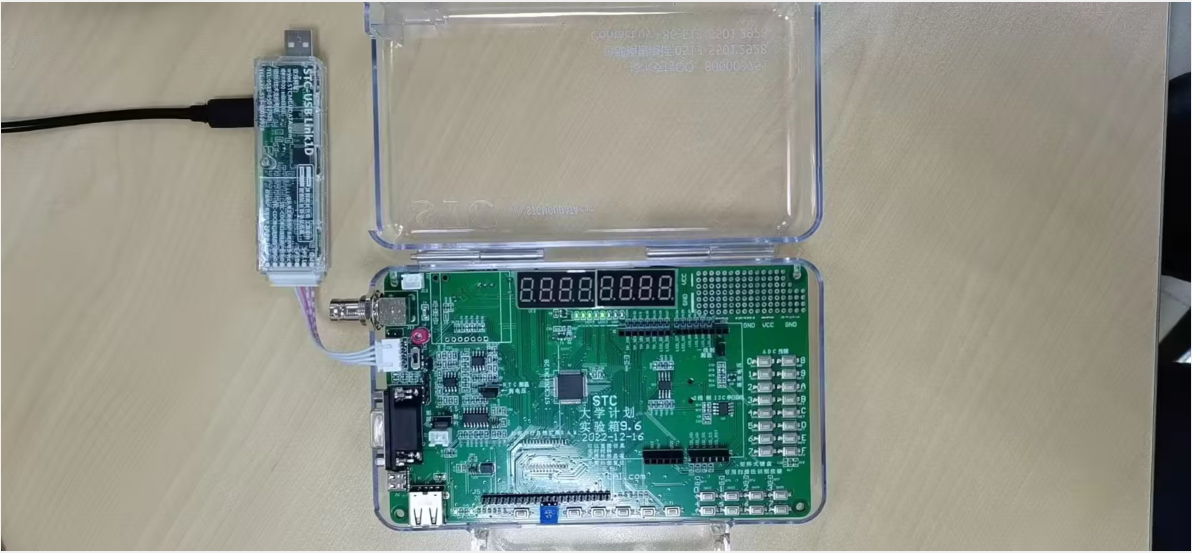

STC-USB Link1D: 【STC专业仿真器, 全自动在线下载器/自动停电上电, 脱机烧录器, USB转双串口工具】

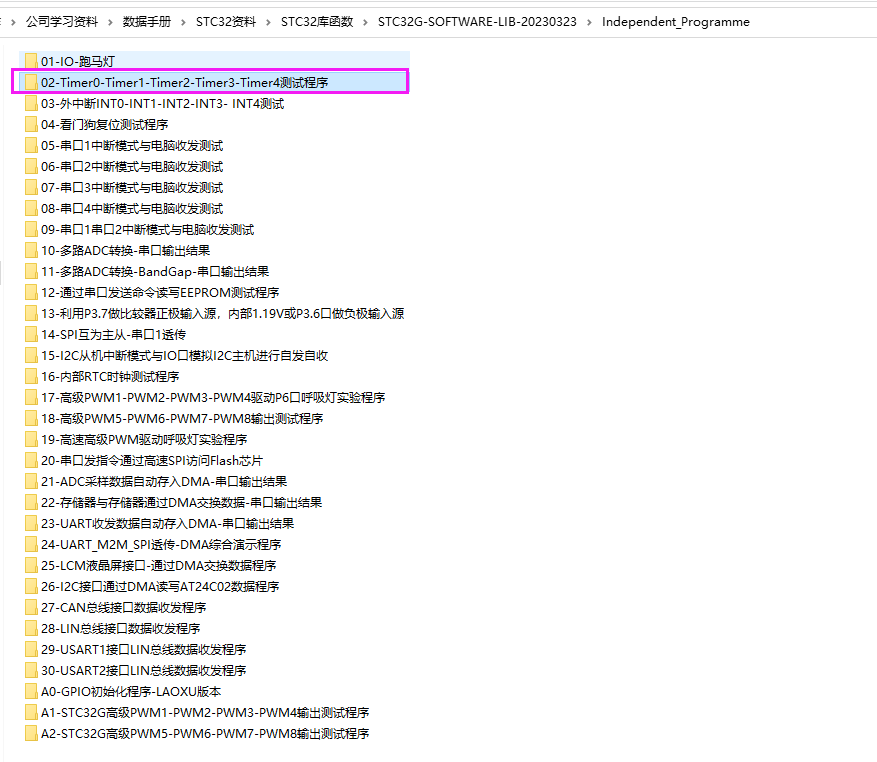

来仿真库函数中外中断INT0-INT1-INT2-INT3- INT4测试程序，测试结果如下：
#include "config.h"
#include "STC32G_Exti.h"
#include "STC32G_GPIO.h"
#include "STC32G_UART.h"
#include "STC32G_NVIC.h"
#include "STC32G_Delay.h"
#include "STC32G_Switch.h"
/************* 功能说明 **************
演示INT0~INT4 5个唤醒源将MCU从休眠唤醒.
从串口输出唤醒源跟唤醒次数，115200,N,8,1.
下载时, 选择时钟 22.1184MHz (用户可在"config.h"修改频率).
******************************************/
/************* 本地常量声明 **************/
sbit INT0 = P3^2;
sbit INT1 = P3^3;
sbit INT2 = P3^6;
sbit INT3 = P3^7;
sbit INT4 = P3^0;
/************* 本地变量声明 **************/
u8 WakeUpCnt;
/************* 本地函数声明 **************/
/************* 外部函数和变量声明 *****************/
/******************** IO口配置 ********************/
void GPIO_config(void)
{
P3_MODE_IO_PU(GPIO_Pin_All); //P3.0~P3.7 设置为准双向口
P3_PULL_UP_ENABLE(GPIO_Pin_All);//P3 口内部上拉电阻使能
P4_MODE_IO_PU(GPIO_Pin_6 | GPIO_Pin_7); //P4.6,P4.7 设置为准双向口
}
/******************** INT配置 ********************/
void Exti_config(void)
{
EXTI_InitTypeDef Exti_InitStructure; //结构定义
Exti_InitStructure.EXTI_Mode = EXT_MODE_Fall;//中断模式, EXT_MODE_RiseFall,EXT_MODE_Fall
Ext_Inilize(EXT_INT0,&Exti_InitStructure); //初始化
NVIC_INT0_Init(ENABLE,Priority_0); //中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
Exti_InitStructure.EXTI_Mode = EXT_MODE_Fall;//中断模式, EXT_MODE_RiseFall,EXT_MODE_Fall
Ext_Inilize(EXT_INT1,&Exti_InitStructure); //初始化
NVIC_INT1_Init(ENABLE,Priority_0); //中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
NVIC_INT2_Init(ENABLE,NULL); //中断使能, ENABLE/DISABLE; 无优先级
NVIC_INT3_Init(ENABLE,NULL); //中断使能, ENABLE/DISABLE; 无优先级
// NVIC_INT4_Init(ENABLE,NULL); //中断使能, ENABLE/DISABLE; 无优先级
}
/**************** 串口初始化函数 *****************/
void UART_config(void)
{
COMx_InitDefine COMx_InitStructure; //结构定义
COMx_InitStructure.UART_Mode = UART_8bit_BRTx; //模式, UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTx
COMx_InitStructure.UART_BRT_Use = BRT_Timer2; //选择波特率发生器, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)
COMx_InitStructure.UART_BaudRate = 115200ul; //波特率, 110 ~ 115200
COMx_InitStructure.UART_RxEnable = ENABLE; //接收允许, ENABLE或DISABLE
UART_Configuration(UART2, &COMx_InitStructure); //初始化串口 UART1,UART2,UART3,UART4
NVIC_UART2_Init(ENABLE,Priority_1); //中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
UART2_SW(UART2_SW_P46_P47); //UART2_SW_P10_P11,UART2_SW_P46_P47
}
/******************** 主函数***********************/
void main(void)
{
WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXSFR(); //扩展SFR(XFR)访问使能
CKCON = 0; //提高访问XRAM速度
GPIO_config();
UART_config();
Exti_config();
EA = 1; //Enable all interrupt
PrintString2("STC32G EXINT Wakeup Test Programme!\r\n"); //UART发送一个字符串
while(1)
{
while(!INT0); //等待外中断为高电平
while(!INT1); //等待外中断为高电平
while(!INT2); //等待外中断为高电平
while(!INT3); //等待外中断为高电平
// while(!INT4); //等待外中断为高电平
delay_ms(10); //delay 10ms
while(!INT0); //等待外中断为高电平
while(!INT1); //等待外中断为高电平
while(!INT2); //等待外中断为高电平
while(!INT3); //等待外中断为高电平
// while(!INT4); //等待外中断为高电平
WakeUpSource = 0;
PrintString2("MCU进入休眠状态！\r\n");
delay_ms(10); //delay 10ms，等待串口数据发送完成
PD = 1; //Sleep
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
if(WakeUpSource == 1) PrintString2("外中断INT0唤醒 ");
if(WakeUpSource == 2) PrintString2("外中断INT1唤醒 ");
if(WakeUpSource == 3) PrintString2("外中断INT2唤醒 ");
if(WakeUpSource == 4) PrintString2("外中断INT3唤醒 ");
if(WakeUpSource == 5) PrintString2("外中断INT4唤醒 ");
WakeUpCnt++;
TX2_write2buff((u8)(WakeUpCnt/100+'0'));
TX2_write2buff((u8)(WakeUpCnt%100/10+'0'));
TX2_write2buff((u8)(WakeUpCnt%10+'0'));
PrintString2("次唤醒\r\n");
}
}
|
|
