这个只两线供电,还可以传4-20ma变送还可以显示测量pt100和tc是怎么取到的电呢

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-1-24 10:37:37 来自手机 | 显示全部楼层 |阅读模式

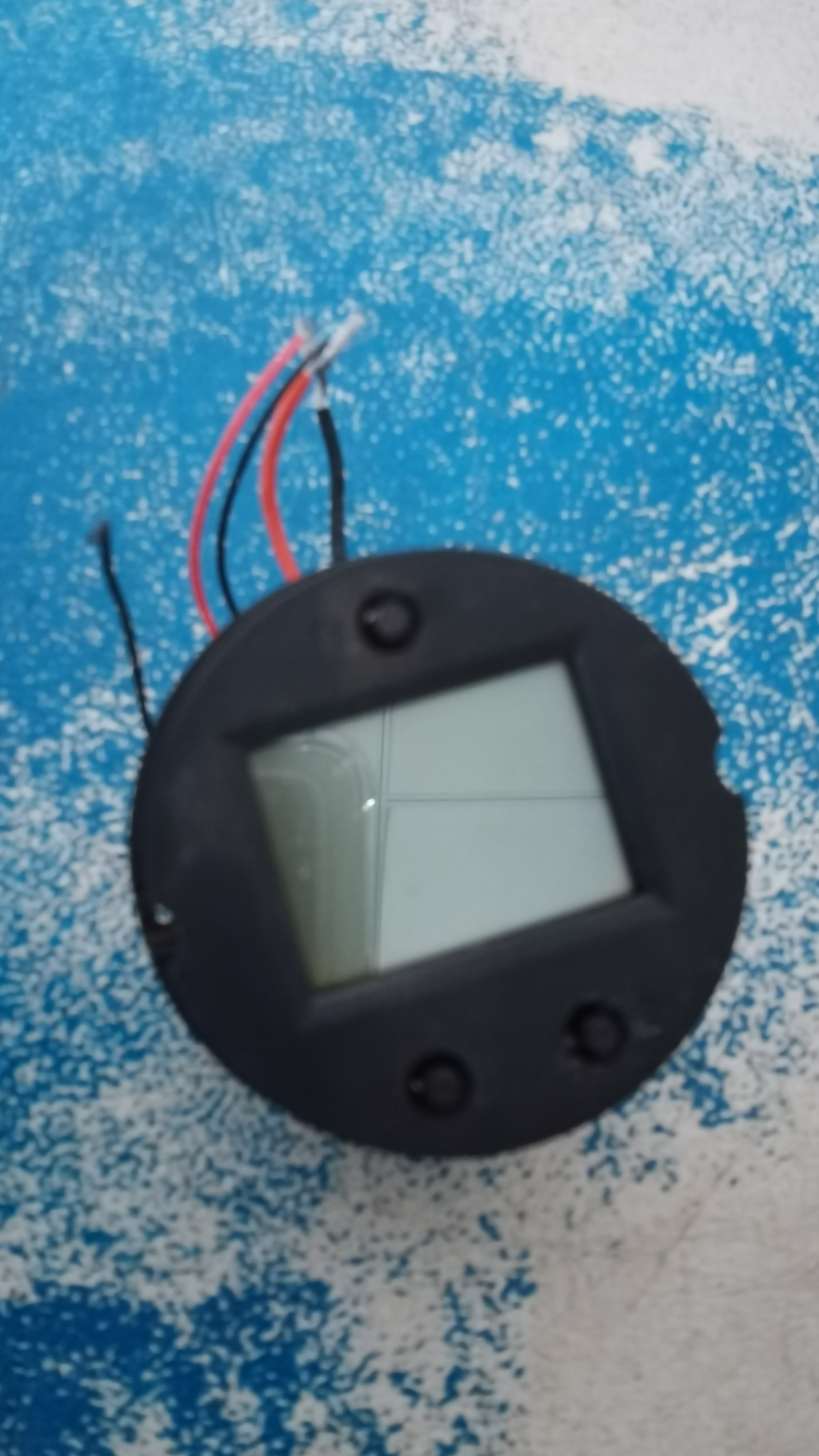

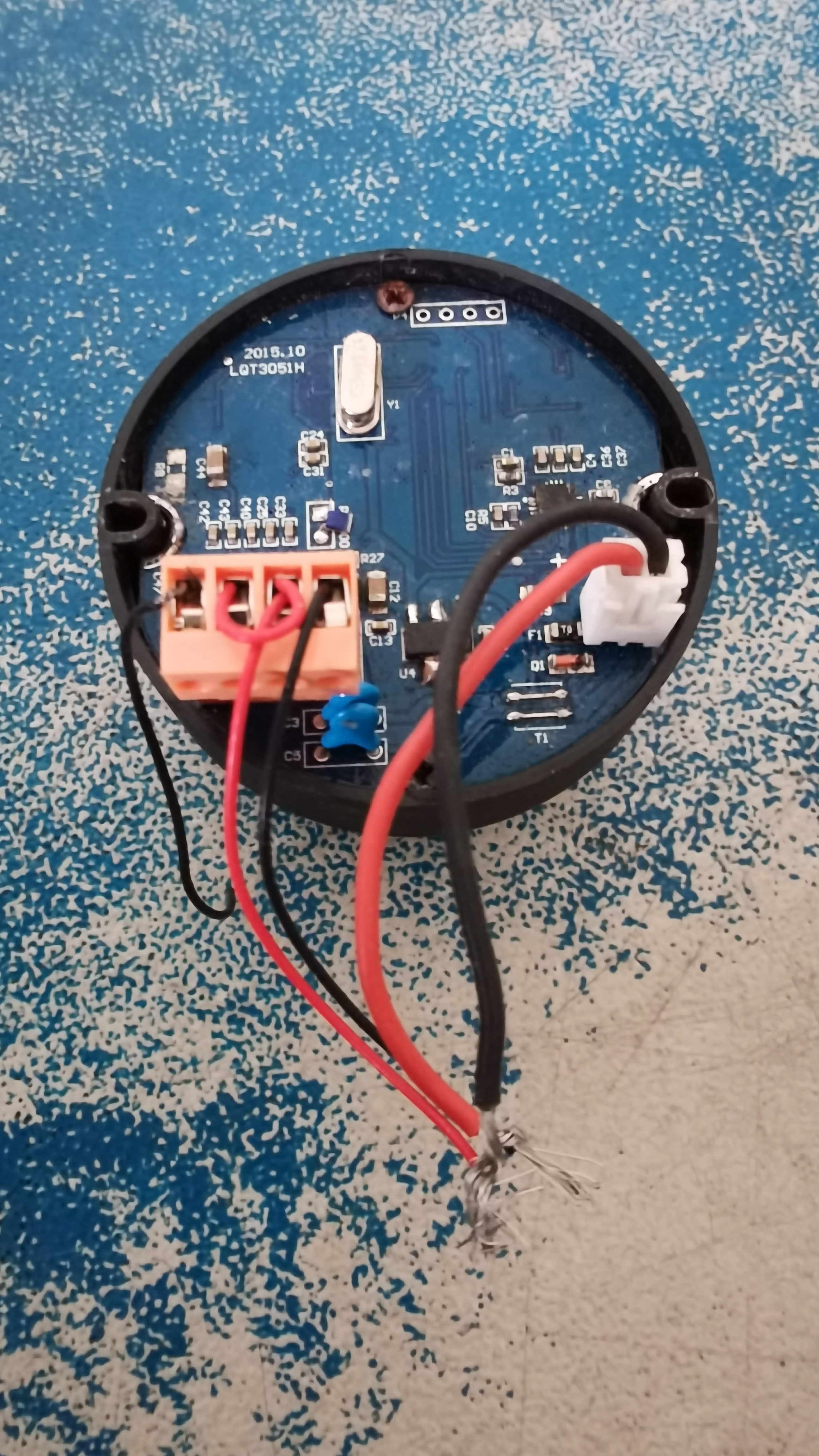

这个只两线供电,还可以传4-20ma变送还可以显示测量pt100和tc是怎么取到的电呢

回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:463
  • 最近打卡:2025-05-12 08:51:05
已绑定手机

13

主题

1284

回帖

3069

积分

论坛元老

积分
3069
发表于 2025-1-24 11:28:02 | 显示全部楼层

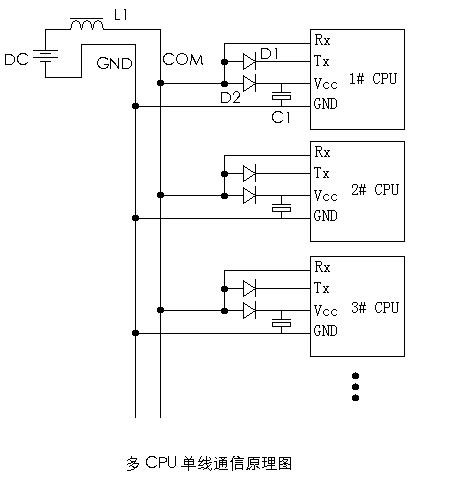

没有数据发送时,COM高电平;有CPU发送数据时,COM电平随发送CPU的Tx信号高低变化,因为所有Rx都连在一起,因此都可以接收到该数据。

通信速率不宜太低且低电平的占空比不宜太高,否造成发送1bit时COM线电平被拉低时间太长,L1电流过大,会造成L1储能饱和,电源效率降低。

通信协议可以自定义,可以多主也可以单主。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:157
  • 最近打卡:2025-05-09 08:30:23
已绑定手机

15

主题

630

回帖

742

积分

高级会员

积分
742
发表于 2025-1-24 21:26:44 来自手机 | 显示全部楼层
简单明了,收藏
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-1-25 08:50:16 来自手机 | 显示全部楼层

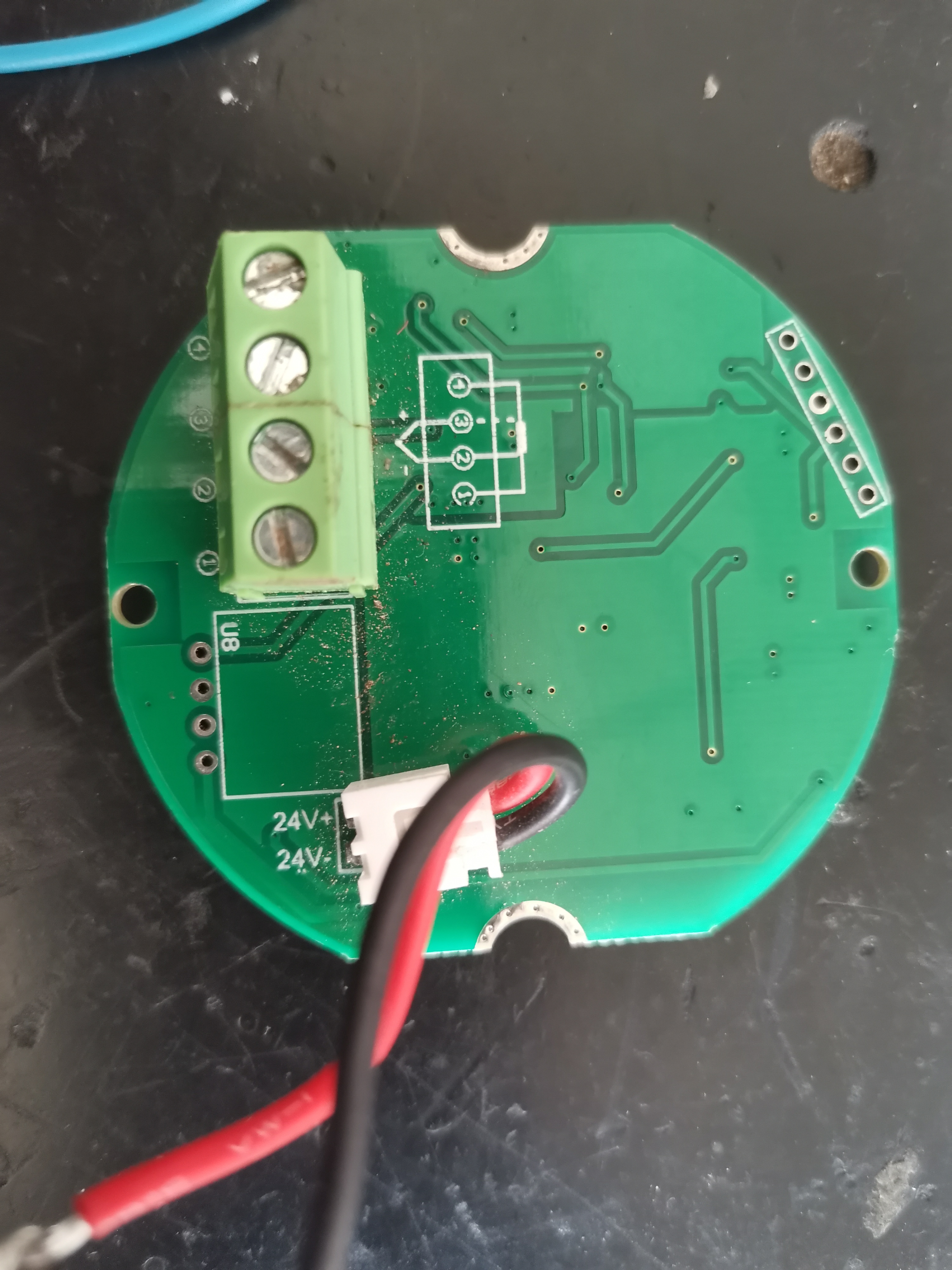

这一个还简单一点,这一个是这一面,只有接线,24伏供电,PT 100传感器

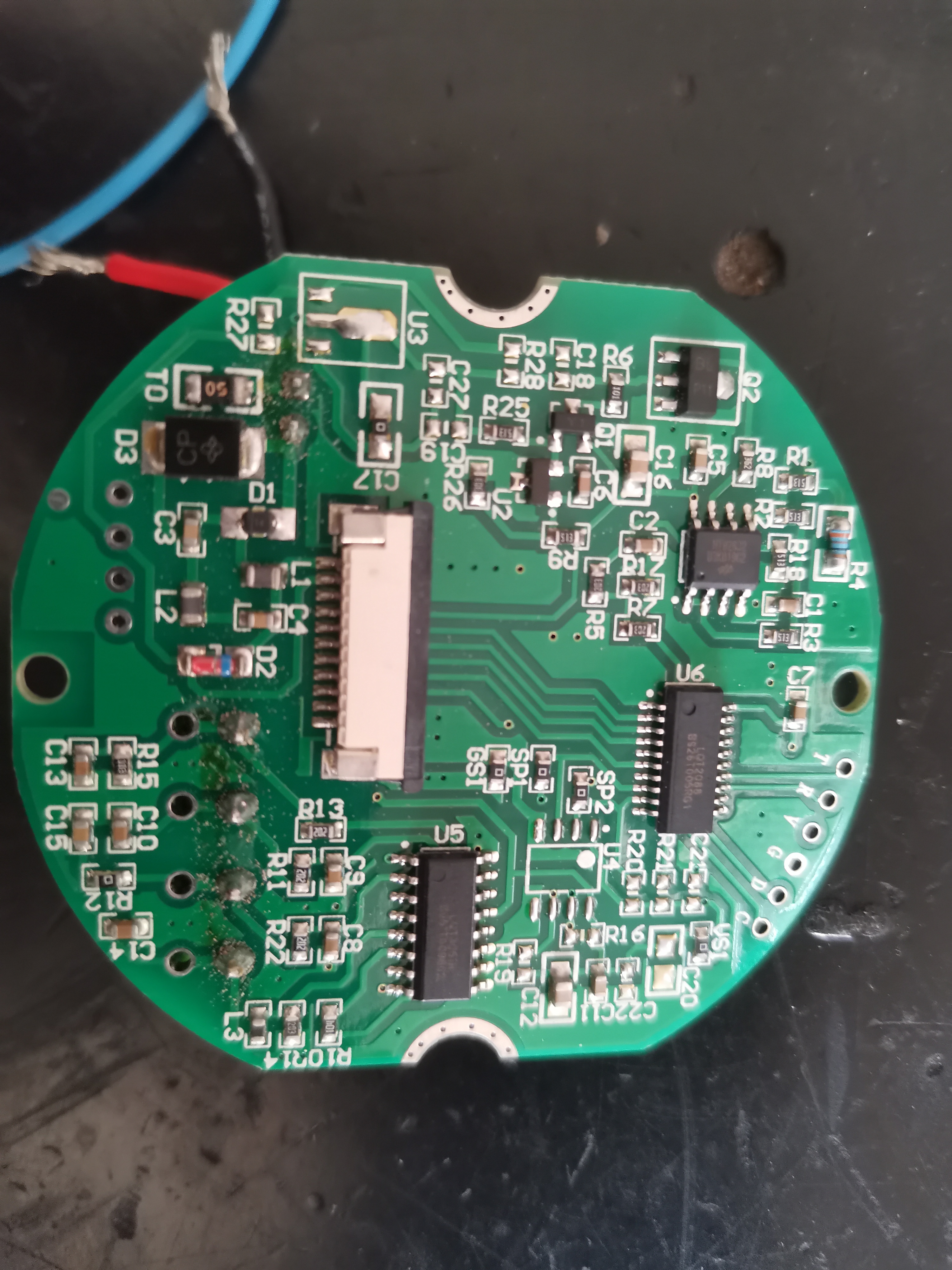

另外一面儿就是这面儿是电路我只想搞清楚这个电是怎么取出来的

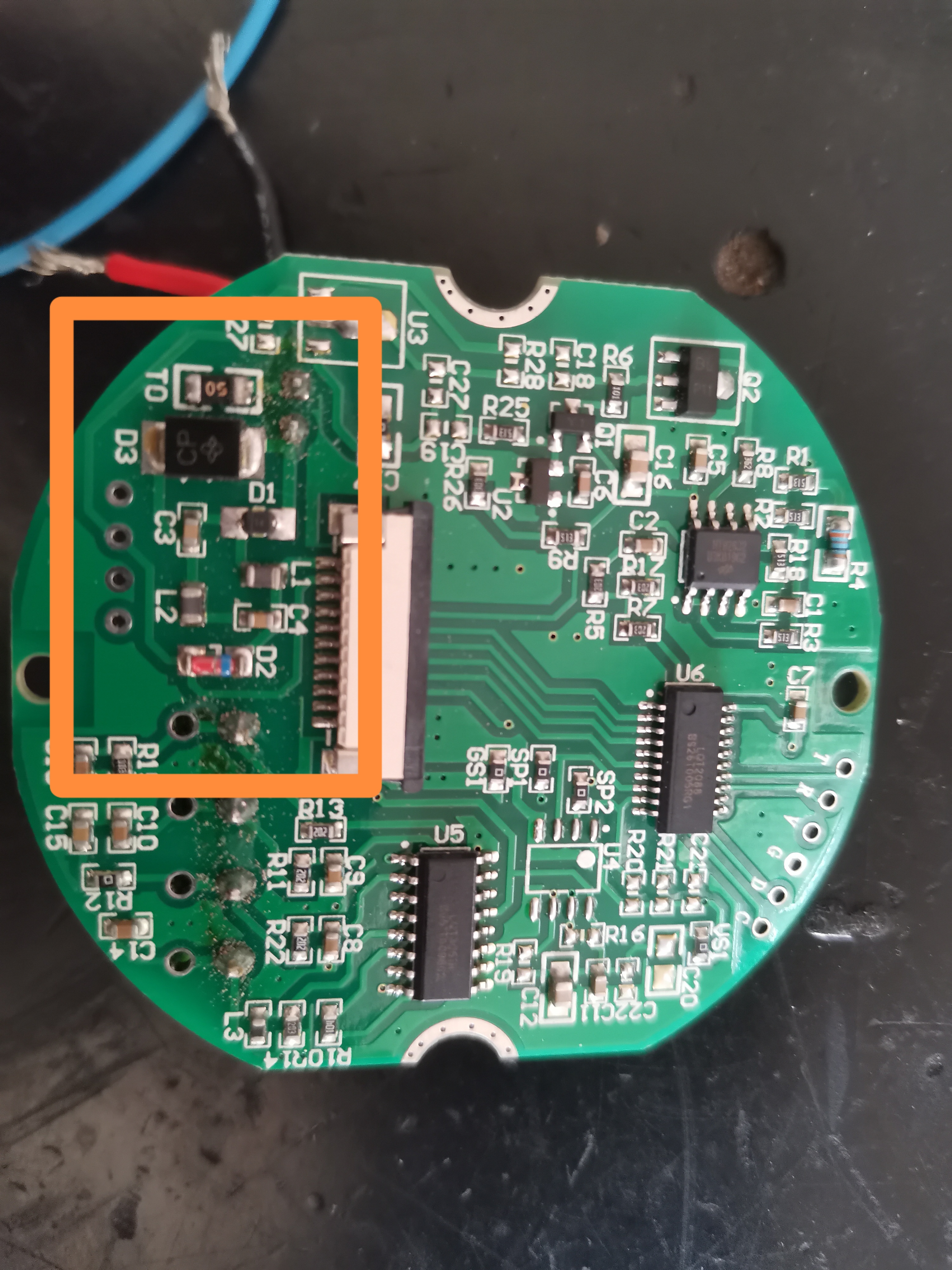

取电的部分电路应该就在这个地方,但是看不懂,求指教
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:426
  • 最近打卡:2025-05-12 21:51:09
已绑定手机

35

主题

2118

回帖

2289

积分

荣誉版主

积分
2289
发表于 2025-1-26 10:55:10 | 显示全部楼层
只要将传感器节点的整机静态电流控制在4mA以内即可,传感器节点的主电路有采样电阻,通过并联恒流电路将总体功耗精确的控制到4mA,主电流消耗的就是这24V 4mA的电源,而输出信号则是在这4mA的基础上叠加0~16mA。
睁开眼睛做场梦~~~
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-1-27 07:54:35 | 显示全部楼层
晓*** 发表于 2025-1-26 10:55
只要将传感器节点的整机静态电流控制在4mA以内即可,传感器节点的主电路有采样电阻,通过并联恒流电路将总 ...

这个思路大约就是没有异常的话整体电路输出一定是4MA不会低于4ma我去验证一下。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-1-27 08:47:19 来自手机 | 显示全部楼层
qepuemc 发表于 2025-1-27 07:54
这个思路大约就是没有异常的话整体电路输出一定是4MA不会低于4ma我去验证一下。 ...

刚才接电测试了一下,大约10伏就可以正常使用。最低的确是4毫安。没有出现我想象中的能正常使用还低于4毫安。不过这应该也是mcu输出的。让整个电路运行在4毫安。我认为有mcu的情况下恒流源的电流应该是mcu指定的
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-1-31 17:29:07 来自手机 | 显示全部楼层
晓飛飛 发表于 2025-1-26 10:55
只要将传感器节点的整机静态电流控制在4mA以内即可,传感器节点的主电路有采样电阻,通过并联恒流电路将总 ...

不用精确的控制到4ma

点评

4mA是变送器的零位电流,必须精确,这里一般是通过一个并联恒流电路来实现的,恒流电路始终将静态电流“补”至精确的4mA,而信号输出电路则另外并联0~16mA输出回路实现信号和电源叠加。  详情 回复 发表于 2025-2-4 20:23
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:426
  • 最近打卡:2025-05-12 21:51:09
已绑定手机

35

主题

2118

回帖

2289

积分

荣誉版主

积分
2289
发表于 2025-2-4 20:23:27 | 显示全部楼层
qepu*** 发表于 2025-1-31 17:29
不用精确的控制到4ma

4mA是变送器的零位电流,必须精确,这里一般是通过一个并联恒流电路来实现的,恒流电路始终将静态电流“补”至精确的4mA,而信号输出电路则另外并联0~16mA输出回路实现信号和电源叠加。
睁开眼睛做场梦~~~
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:387
  • 最近打卡:2025-05-12 07:41:26

43

主题

336

回帖

627

积分

高级会员

积分
627
发表于 2025-2-5 07:56:23 | 显示全部楼层
晓*** 发表于 2025-2-4 20:23
4mA是变送器的零位电流,必须精确,这里一般是通过一个并联恒流电路来实现的,恒流电路始终将静态电流“ ...

好像的确是你说的这样的。只是现在我还没搞明白怎么实现。我觉得是MCU输出控制的恒流源。根据需求达到了一直到4MA

点评

4mA的零位电流是恒流源实现的,MCU只负责控制叠加的0~16mA信号电流回路,两路回路是并联的,叠加后就是4~20mA了。  详情 回复 发表于 2025-2-5 14:41
