32G12K128 串口 接 COSMAX13487E 异常

utmf***

我的电路使用STC32G12K128 的TTL电平串口接了自收发识别的RS485转换芯片COSMAX13487E。
但STC32G12K128的接收不正常。
1、尝试在RXD1_485加上拉电阻，也不正常。
2、断开STC32G12K128与COSMAX13487E的RX/TX连接，用手里的一个USB 转TTL串口的小板接STC32G12K128 的串口测试，收发正常；USB 转TTL串口的小板接COSMAX13487E做测试， 收发也正常。


3、断开STC32G12K128 的RX信号与COSMAX13487E的pin1连接，逻辑分析仪接到COSMAX13487E的pin1，逻辑分析仪收到的数据也是正常的。


请帮忙分析下一可能是哪里的问题？

utmf***

也尝试了用SN74AVCH4T245PWT做方向隔离，未与单片机的RX pin连接时，用逻辑分析仪看SN74AVCH4T245的前后级IO 上传输的数据都是正常可解析的。
接上单片机的RX pin连接时，SN74AVCH4T245的前后级IO 上传输的数据都不正常。

plink***

utmf*** 发表于 2025-1-15 17:08
也尝试了用SN74AVCH4T245PWT做方向隔离，未与单片机的RX pin连接时，用逻辑分析仪看SN74AVCH4T245的前后级I ...

刚刚用STC32G12K128的串口接了一个周立功隔离R485电路，RSM3485PHT，现象也是单片机发送正常，接收不正常。

plink***

plink*** 发表于 2025-1-16 09:56
刚刚用STC32G12K128的串口接了一个周立功隔离R485电路，RSM3485PHT，现象也是单片机发送正常，接收不正常 ...

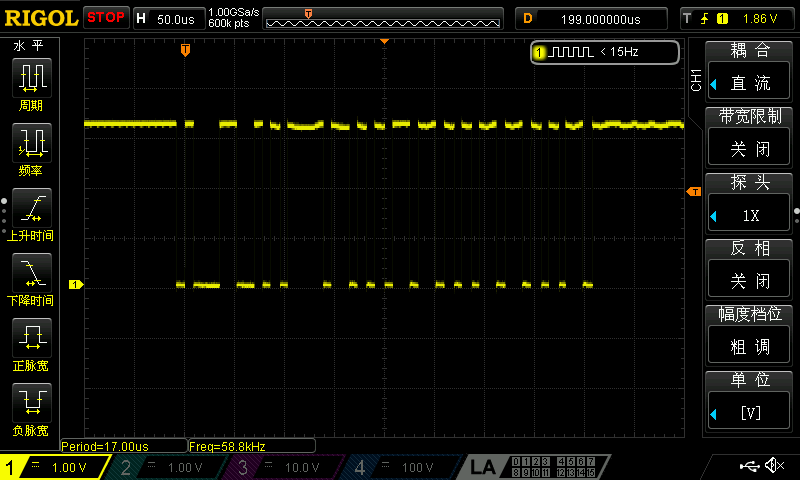

上面三幅图是STC32G12K128的串口RX与RSM3485PHT TX信号连接，示波器捕获RSM3485PHT TX信号的波形，每次波形都不一致，逻辑分析仪解析的结果也不是正确的“11111”。
---------------------------------------------------------
下面两幅图是STC32G12K128的串口RX与RSM3485PHT TX信号断开连接，捕获RSM3485PHT TX信号的波形。捕获了两次，波形一致，逻辑分析仪解析的结果也是正确的“11111”。









---------------------------------
115200波特率通信，如果每次只发一个字节，那接收是正常的。但一次超过1个字节的发送，就不正常。

乘风***

参考MCU规格书，或者485芯片说明书介绍，确认电路连接是否正常：

plink***

不知道是不是程序问题，用的是《11-串口1中断模式与电脑收发测试》

1、串口1在接收的时候，不发送数据，则接收的数据是正确的。
2、串口1在接收的时候，同时发送数据，则接收的数据是不正确的。

乘风***

plink*** 发表于 2025-1-17 11:44
不知道是不是程序问题，用的是《11-串口1中断模式与电脑收发测试》

1、串口1在接收的时候，不发送数据，则 ...

串口全双工，收发可同时进行；
485半双工，收发不能同时进行。
