触摸电子琴从无到有心得分享——基于STC8H4K64TL的电子琴

电子DI***

完善增加了下一些细节性的小功能：RTC一键校时+内部RTC走时+低功耗模式+串口不停电下载+普通IO上升沿唤醒







不得不说这个一键校准时间和任意IO的中断唤醒很好用，还差一个亚克力面板就结束了。

电子DI***

顺便分享一个心得：



为了追求小巧，这个板子选的弹簧非常的小，顶面只有6mm，当然，这个顶面直接决定了亚克力面板的厚度，到是之前都没有注意到这个问题。



4mm的亚克力大约需要12-13mm的顶盘，
顶盘指触摸弹簧与顶部接触面的接触的位置的直径，
望大家之后注意这个问题

nbz***

电子DI*** 发表于 2023-4-11 16:57
顺便分享一个心得：

感谢

电子DI***

触摸按键电子琴完整解决方案 ！冲哥奉献 ！！！
STC8H4K64TL-45MHz-LQFP48/LQFP32/TSSOP20 实现
===1，触摸按键；2，大电流LED数码管自动刷新；3，PWM发声 ！4，RTC/日历时钟
最终版的板子的工程和程序哈，有需要的可以自己下载文件打板子买材料焊接测试和体验。
最近比较忙程序草草的写完了，注释写的不多，月底的时候补上注释，暂时先参考看看哈。
另外我也在应小伙伴们的要求买材料准备做几个套件包，成品或者散件都可以自由下单，预计2-3周可以上架，尽请期待。

4mm的亚克力大约需要12-13mm的顶盘，
顶盘指触摸弹簧与顶部接触面的接触的位置的直径，
望大家之后注意这个问题
===上图已更新，后续再补最新图片和视频

飞龙***

冲老弟 辛苦了！！！！！！！！！

电子DI***

当前功能汇总：
1.RTC时钟（支持掉电走时，精度取决于外部32.768K晶振，可以用STCISP一键校准，命令头@STCRTC#）



2.14触摸检测（最大16路，两路的引脚用作了32.768K晶振的输入引脚了），电路非常的简单。

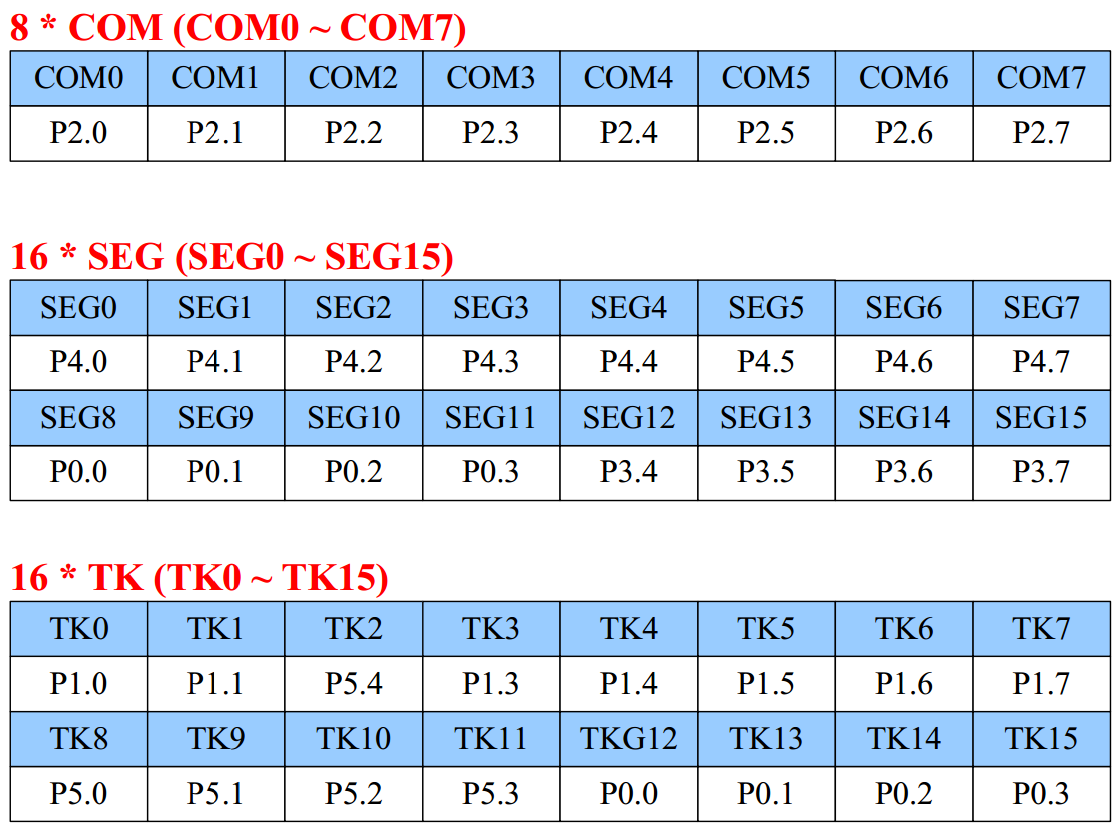

3.LED驱动（共阴共阳的LED驱动，这里16个IO口就驱动了12位数码管+30个LED），只要像指定地址写入数据，硬件就能自动刷新，且亮度可调。



4.PWM转DAC模拟音频信号，用了手册推荐的一个2阶RC，1毛钱的成本即可实现DAC的输出，配上一个几毛钱的功放芯片就可以实现简单的提示音输出



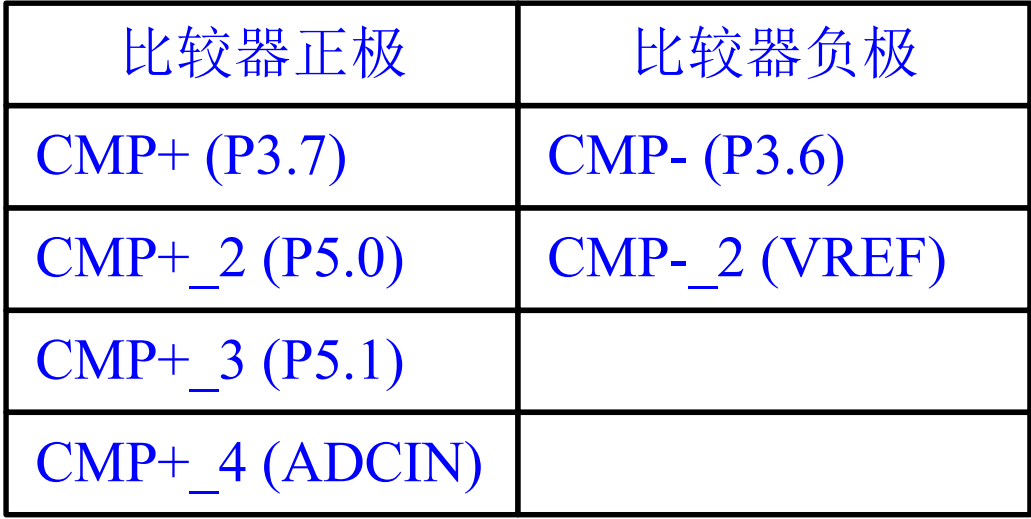

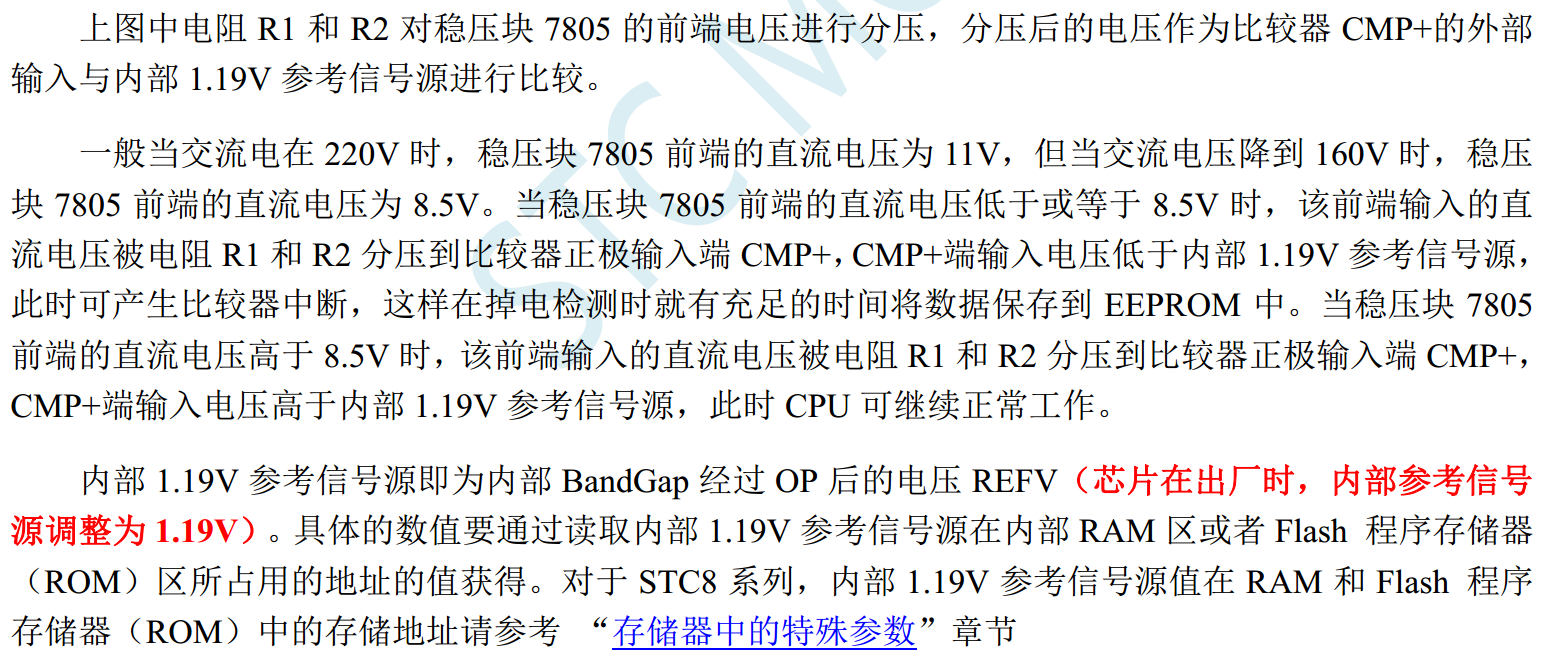

5.低功耗模式，实测掉电状态下纽扣电池的输出电流小于10ua，注意进入掉电前一定要根据外设设置好每一个引脚的模式。
6.普通IO上升沿唤醒，因为进入掉电模式时钟会停震，可以通过中断唤醒，这里因为引脚的问题只剩下一个普通IO口了，刚好他就有上升沿的唤醒哈哈哈，天赐良机。


7.串口不停电下载（因为RTC需要VCC引脚不能断电，这里装入纽扣电池的话就可以直接用串口不停电下载）



7.W25Q的FLASH,程序里做了一个硬件的SPI驱动W25Q，有需要的话可以自己存储数据。

nbz***

电子DI*** 发表于 2023-4-15 00:39
触摸按键电子琴完整解决方案 ！冲哥奉献 ！！！
STC8H4K64TL-45MHz-LQFP48/LQFP32/TSSOP20 实现
===1，触摸 ...

辛苦辛苦AD16打不开PCB，估计版本过低，重新安装了AD20,顺利打开，感谢

henge-***

支持大侠！很赞！

代码***

电子DI*** 发表于 2023-4-11 16:57
顺便分享一个心得：

PVC，玻璃，亚克力等不同材料，触摸感应是不一样的，需要调整电路和程序

AI-32***

2023年5月29日：
冲哥原创-STC8H4K64TL-45MHz-LQFP48 触摸电子琴
原理图，PCB, 原代码全部开源，附件是最新PCB 和最新代码
注意：
触摸弹簧如果要做触摸面板的，板子上弹簧的间距一定要足够大，
弹簧顶面越大触摸效果越好
