上电烧坏 | 真相：上电电源电压竟然冲击到12V

cn***

搞电子开发没有示波器？二手几百块的都好啊，千元国产入门也不错

国学***

cn*** 发表于 2023-3-15 15:04
搞电子开发没有示波器？二手几百块的都好啊，千元国产入门也不错

看一下我们的示波器   【开源】要学STC-老梁开源示波器的USB-CDC就是串口

35790***

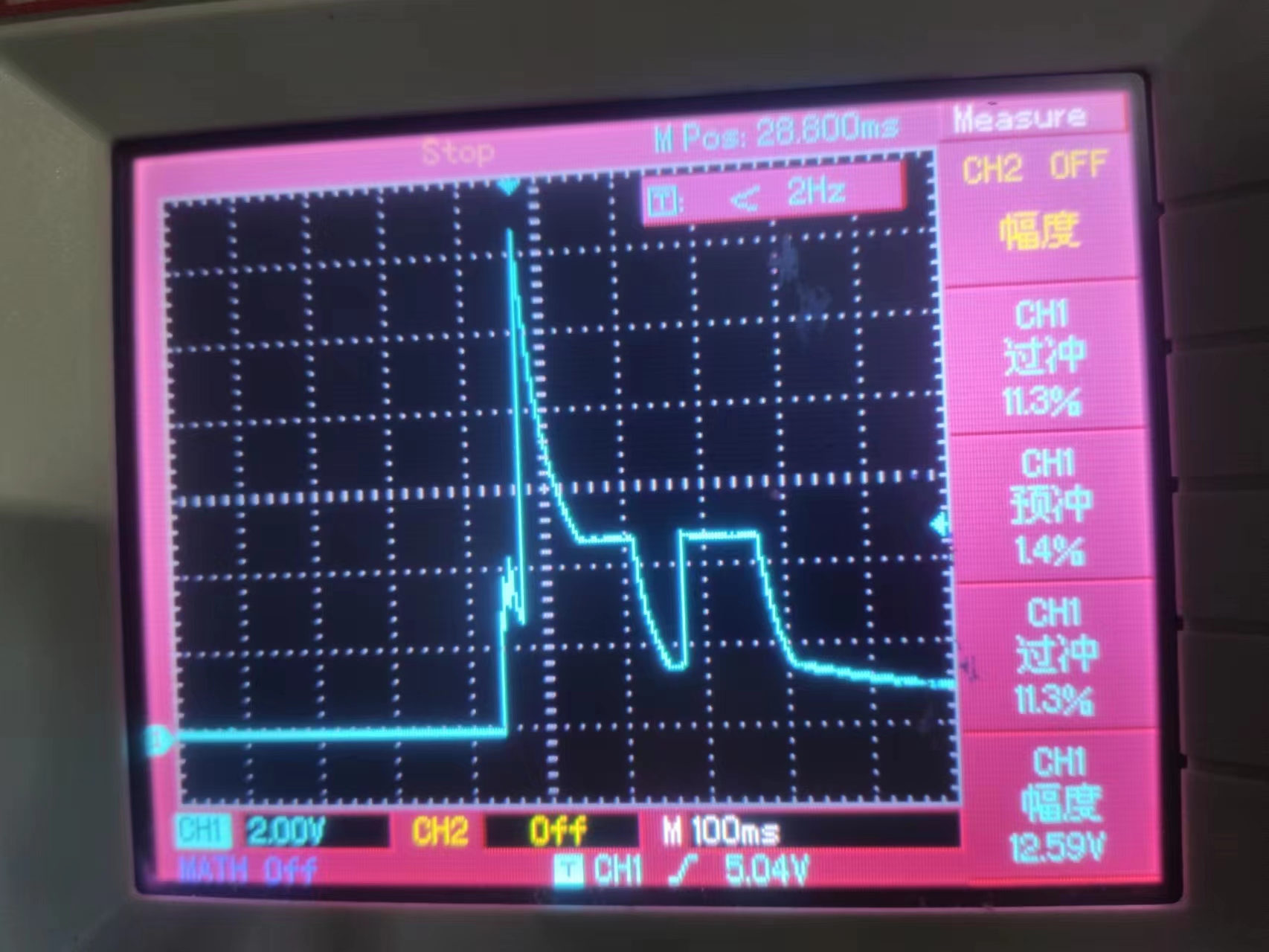

昨天把示波器拿出来，测了一下，还真是高压:funk:
这个过冲电压都达到了12V了,太猛了

梁***

35790*** 发表于 2023-3-16 20:50
昨天把示波器拿出来，测了一下，还真是高压
这个过冲电压都达到了12V了,太猛了 ...

基本上，不用想，都是高压导致。
如果电压一直保证是5V，连续通电工作超过20年的。

zhude***

神*** 发表于 2023-3-14 23:30
STC15W408AS-35I-SOP16/TSSOP20/SOP20/SOP28 是 5.5V ~ 2.7V 的工作电压
虽然 STC15W系列很强, 但：
我估计 ...

说的对

xxkj***

35790*** 发表于 2023-3-14 23:34
:lol我已经换7805了，现在可以正常了，后面在试试你的那个XL1509方案，那个模块有时间了在研究研究，谢谢答 ...

用7805，如果电流大的时候，很发热。而XL1509我自己买过几片，测试结果不令人满意。不知道是某宝的此货质量有问题，还是我的设计线路有问题。

神***

我们下个案子就是用这个电源 IC，但我们 后面加一套：  保险电路
===我们就不怕他上电 高压过冲


https://www.stcaimcu.com/forum.p ... ptid=5025&pid=34501

cdp***

xxkj*** 发表于 2023-12-16 17:30
用7805，如果电流大的时候，很发热。而XL1509我自己买过几片，测试结果不令人满意。不知道是某宝的此货质 ...

XL1509 以前用过, 没烧过, 可能是你参数有问题, 输入输出电容用大点, 一般参考电路输入输出电容都偏小.

神***

cdp*** 发表于 2023-12-16 18:20
XL1509 以前用过, 没烧过, 可能是你参数有问题, 输入输出电容用大点, 一般参考电路输入输出电容都偏小. ...

电容大了都是成本，还有从第三方买的部分有问题产品，防不胜防，必须加道保险，直接保证不会烧后面的电路

xxkj***

神*** 发表于 2023-12-16 18:51
电容大了都是成本，还有从第三方买的部分有问题产品，防不胜防，必须加道保险，直接保证不会烧后面的电路 ...

是的，自己加一道预防电路以确保安全。
