如何测量72MHz以下的外部信号,STC32的144MHz的高速PWM

Sush***

楼主，所以外部捕获方式还是不适合直接测量高频窄脉冲频率，将外部频率N次分频后在输入单片机，用捕获方式测量分频信号的周期可以推算出待测频率，系统频率越高，测量越精确

神***

4nS, 相当于 250MHz

丽江***

Sush*** 发表于 2023-4-2 16:59
楼主，所以外部捕获方式还是不适合直接测量高频窄脉冲频率，将外部频率N次分频后在输入单片机，用捕获方式 ...

为什么要N分频后输出MCU？stc32g自带预分频器

梁***

Sush*** 发表于 2023-4-2 16:59
楼主，所以外部捕获方式还是不适合直接测量高频窄脉冲频率，将外部频率N次分频后在输入单片机，用捕获方式 ...

捕获方式测量周期（计算频率），因为要中断操作，所以最小周期有限制，仅仅对于捕捉，至少要间隔64个时钟，假设主频为40MHz，则周期最小为1.6us，这还仅仅是捕获、进中断读取，实际项目还要考虑数据处理时间，还要兼顾别的程序运行，所以实际能捕获、处理的最小脉冲周期，就要具体分析了。
STC8H、STC32G的PWM捕获模式，只测量周期的话，可以将输入信号预分频1、2、4、8，最多8分频，这样就可以拓展测量的最小脉冲周期可以达到1/8，仅仅捕获可以捕获0.2ua@40MHz，实际项目捕获到200KHz都是没有压力的。

丽江***

如何测量72MHz以下的外部信号,
STC32的144MHz的高速PWM
STC32G12K128-35MHz-LQFP64/48/32,TSSOP20
STC32G8K64-42MHz-LQFP48/32
STC8H1K08T-33I-TSSOP20/QFN20
看了这个列表，发现没有DIP40封装，说明这种封装的不行吧

乘风***

如何测量72MHz以下的外部信号, STC32的144MHz的高速PWM
修改3楼的例程为中断模式 !
主要修改部分：

    HSPWMB_CFG = 0x07;                      //使能PWMB相关寄存器异步访问功能，并使能异步模式PWM中断
复制代码

使能PWM捕获中断：

    WritePWMB((char)&PWMB_IER, 0x06);       //使能CC5,CC6捕获中断
    EA = 1;
复制代码

主循环打印捕获结果：

        if (Cap5Flag)
        {
            Cap5Flag = 0;
            printf("%04x ",PWM5_cnt);
        }
        if (Cap6Flag)
        {
            Cap6Flag = 0;
            printf("%04x\r\n",PWM6_cnt);
        }
复制代码

添加PWM中断函数：

void PWMB_ISR() interrupt PWMB_VECTOR
{
    char sta;

        sta = ReadPWMB((char)&PWMB_SR1);
        if (sta & 0x02)
        {
                PWM5_cnt = ReadPWMB((char)&PWMB_CCR5H);
                PWM5_cnt = (PWM5_cnt<<8) + ReadPWMB((char)&PWMB_CCR5L);
                Cap5Flag = 1;
        }
        if (sta & 0x04)
        {
                PWM6_cnt = ReadPWMB((char)&PWMB_CCR6H);
                PWM6_cnt = (PWM6_cnt<<8) + ReadPWMB((char)&PWMB_CCR6L);
                Cap6Flag = 1;
        }
        WritePWMB((char)&PWMB_SR1, 0x00);   //清除完成标志
}
复制代码

梁***

Sush*** 发表于 2023-4-2 16:28
请教一下，测量72M一下信号频率对信号的上升沿或者下降沿时间有没有要求，比如我的待测频率是50M，虽然周期 ...

如果是测频率，可以分频后再测。内部分频也要补超过72MHz的频率，高、低电平均大于7ns才行，4ns不行的。

神***

STC32F 的 PLL-250MHz, 可以用来测量 50MHz 的方波

flas***

楼主，请问两个问题：
1、在使用高速高级PWM进行捕获时，捕获数值的寄存器的时钟源是按系统时钟计时还是按照PLL输出时钟计时？

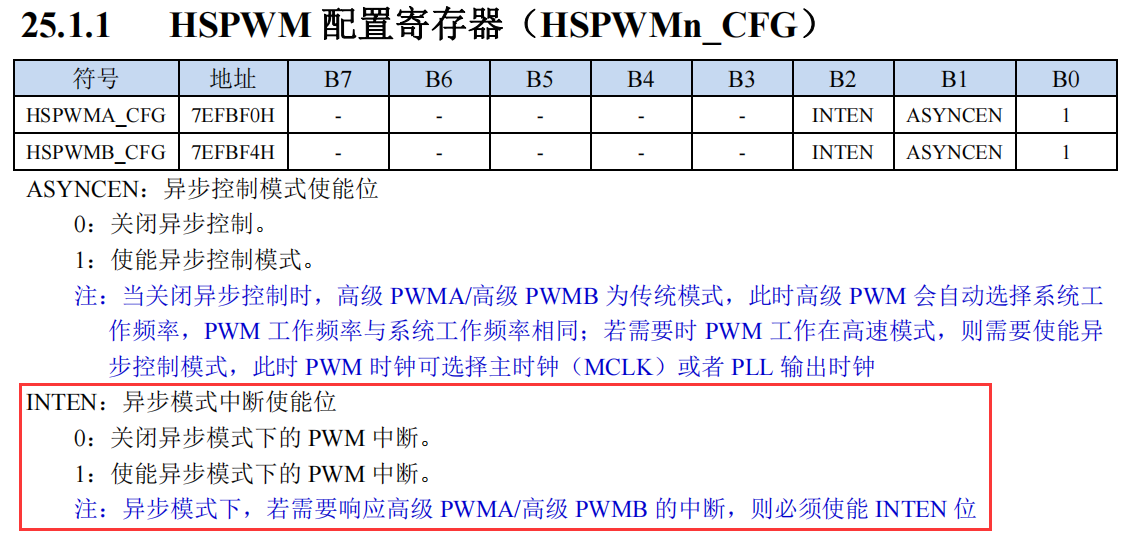

关于高速高级PWM在手册之找到以下截图，可以确认一下吗？谢谢
2、如果使用高速高级PWM进行捕获，可以同时进行高级PWM（非高速）输出吗？比如，PWM7/8进行PWM输出（非高速），PWM1P采用高速高级PWM进行捕获

神***

PLL时钟
