AI8H的IRC频率稳定度？如何让频率不抖动？| 实测其他厂商MCU效果更差

VC***

hea*** 发表于 2025-1-5 20:06
期待测试结果。
示波器不错哦！

已经测试完成，可以一起看看结果

我使用的仪器是Analog Discovery 2

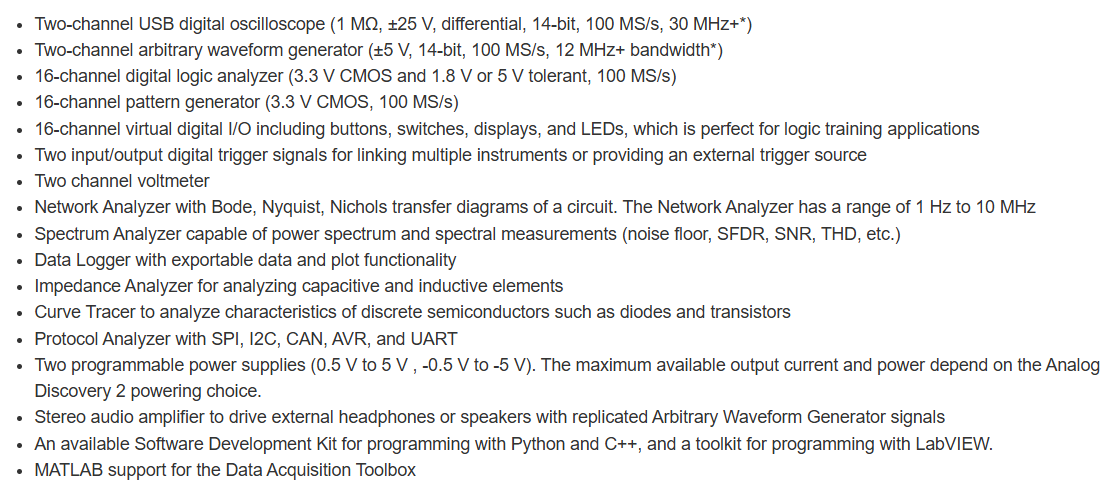

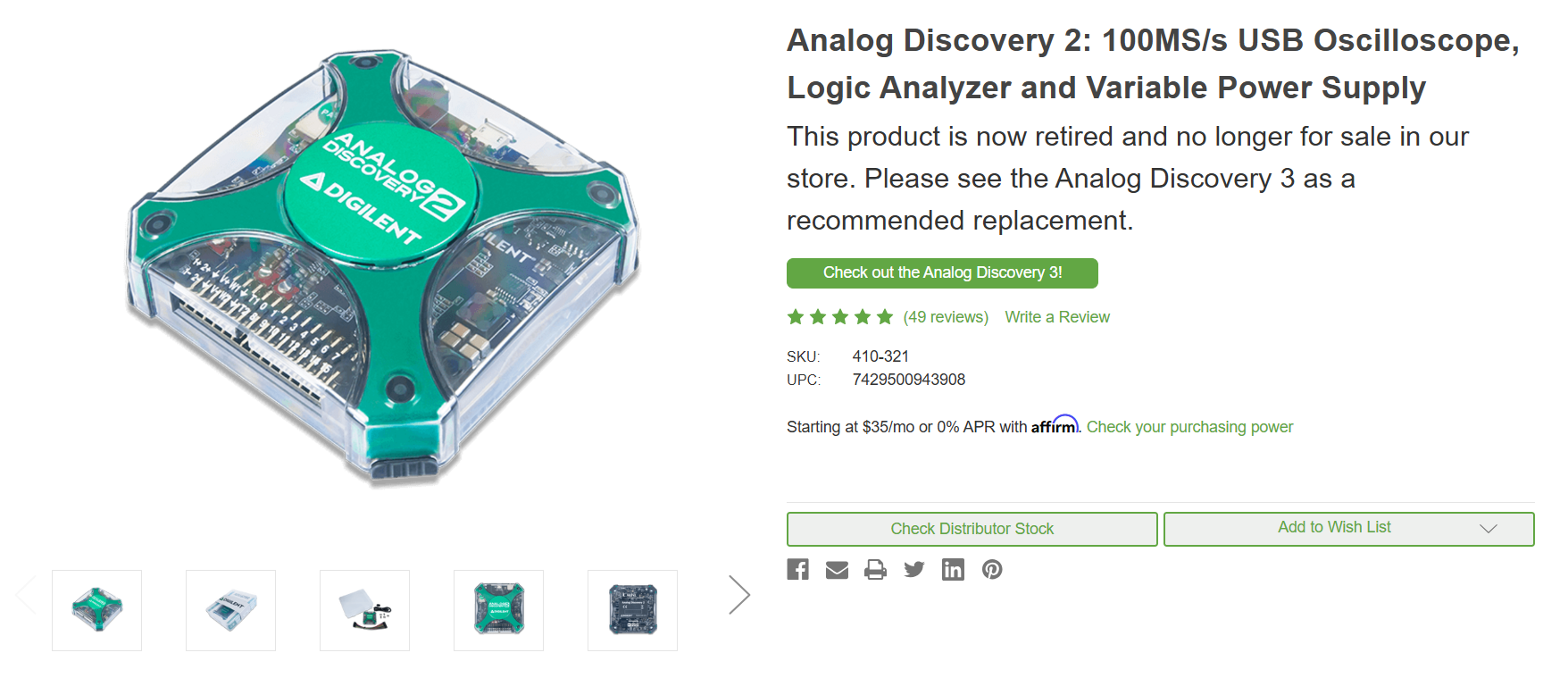

集成了很多功能与一身，非常便携，可以完成几乎所有常见的一般速度一般精度的测试测量需求。淘宝价格3千元整，闲鱼二手不到2千

hea***

很有意义。

so***

看起来内部晶振抖动还是有点大，外部比较正常

VC***

so*** 发表于 2025-1-5 20:45
看起来内部晶振抖动还是有点大，外部比较正常

而且测试了AI和ST两品牌单片机的内部时钟，都有大jitter的现象

应该是常态

VC***

CH340G（12MHz晶振）输出0x55方波时，频率稳定度远好于之前测试的两个MCU

在100ms处，抖动仅为±9ns，也就是±0.09ppm的抖动

隔着热缩管包装用手触摸CH340G背面的晶振引脚，可以发现用力触摸时，最高会带来500ns/100ms的抖动，也就是5ppm的频率漂移（频率更慢了）
来点狠的，用万用表表笔直接接触CH340G背面的晶振引脚，最高会带来8.7us/100ms的抖动，也就是87ppm的频率漂移（频率更慢了）


STC89C52RC的晶振是否也有这样的特性？

是的，特性非常类似。最高会带来186.8ns/1ms的抖动，也就是187ppm的频率漂移（频率更慢了）

神***

STC15W204S开始，STC的内部 IRC 是全球领先的

aho***

VC*** 发表于 2025-1-6 00:13
CH340G（12MHz晶振）输出0x55方波时，频率稳定度远好于之前测试的两个MCU

在100ms处，抖动仅为±9ns， ...

CH340G我试了不能用其他12MHz时钟输出给它用，只能接晶振，不知什么原因

VC***

aho*** 发表于 2025-1-6 11:43
CH340G我试了不能用其他12MHz时钟输出给它用，只能接晶振，不知什么原因

也就是说，只能用无源晶振，用不了有源晶振？

不应该啊。

你的12M时钟哪里来的

VC***

神*** 发表于 2025-1-6 07:28
STC15W204S开始，STC的内部 IRC 是全球领先的

但是还是比外部晶振差了数千倍。

请问这是什么原因呢？能否进一步优化

Debu***

VC*** 发表于 2025-1-6 12:15
但是还是比外部晶振差了数千倍。

请问这是什么原因呢？能否进一步优化 ...

晶振与芯片工艺和封装要求不同，无法做在一起

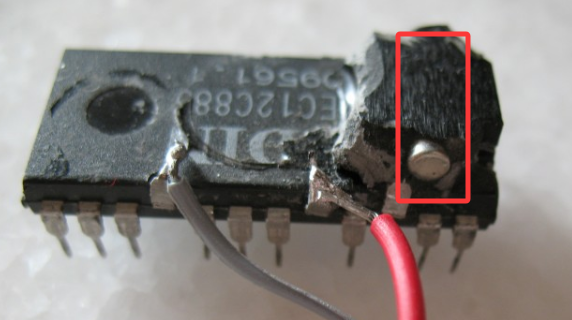

只能像DS12C887那样用环氧树脂灌封，体积很大
