AI8H的IRC频率稳定度？如何让频率不抖动？| 实测其他厂商MCU效果更差

VC***

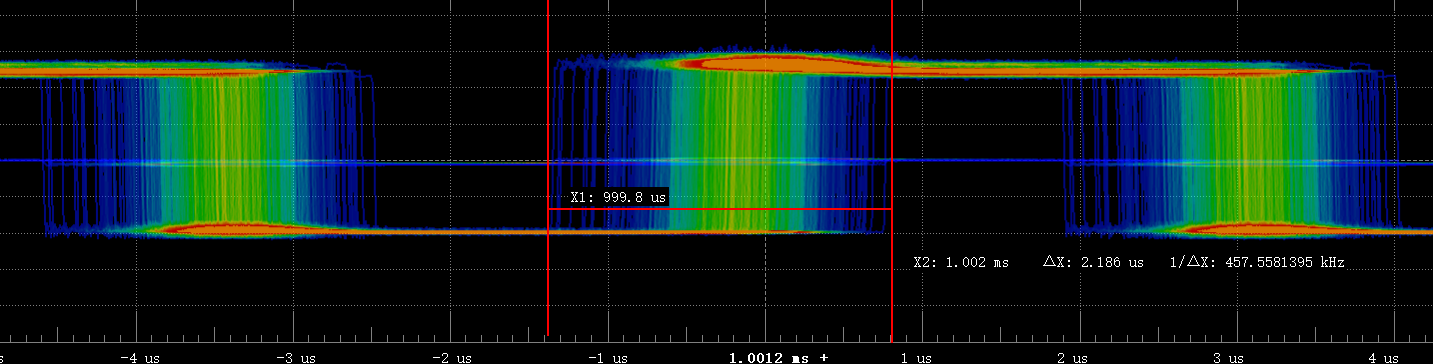

用PWM输出波形后，使用示波器余辉模式观察波形



发现方波在触发后1ms处，频率的抖动达到了2.186us

也就是说，这段时间，IRC平均频率的抖动范围达到了±0.1%，也就是±1000ppm

这是什么原因呢？如果是专门的抖频设计，能否手动关闭该功能？

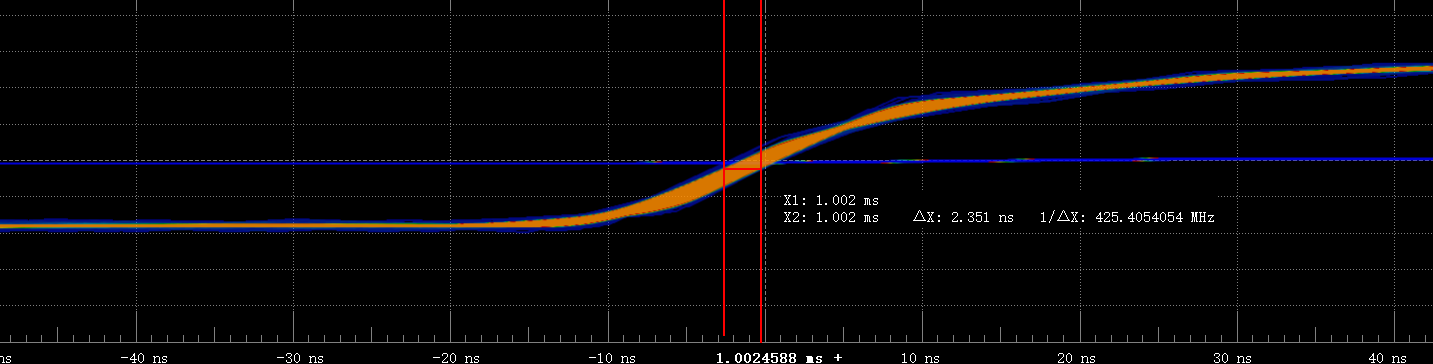

对比之下，使用晶振的STC89C52RC，
使用定时器中断产生PWM方波，在触发后1ms处，
频率的抖动仅为2.351ns，，也就是大约±1.2ppm


这是比较棒的效果

VC***

蛮有意思的现象，录制一个动图吧


AI8H方波



STC89方波

VC***

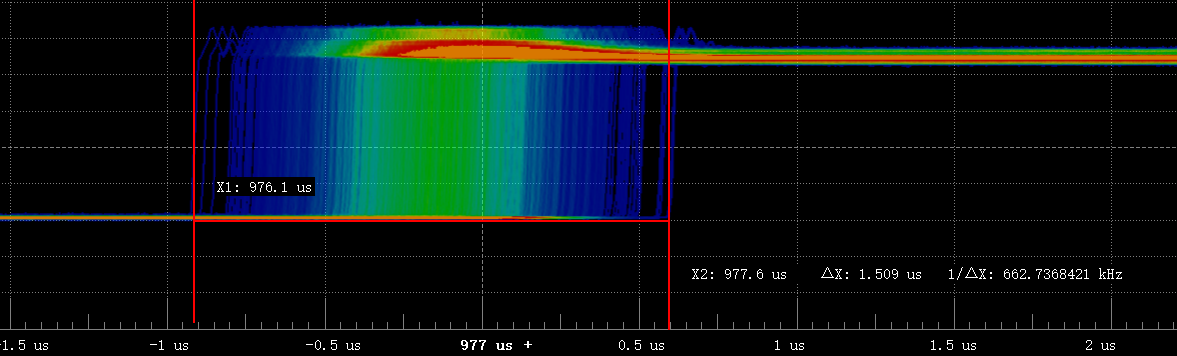

测试AI8H的内置48MHz USB 专用高速IRC

大约±740ppm的抖动



---


测试AI8H的内置高速IRC的44.2368MHz频率

大约±772ppm的抖动

hea***

同问！
之前用8051U输出VGA驱动显示器时就发现，显示画面有微小抖动。

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10584
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10560

对于VGA显示器来说，时钟允许一定误差，在一定范围内都是可以锁定的。但是我用内部RC振荡做的一直无法完美锁定。
当时也怀疑是RC时钟抖动，但是没有25.175MHz的晶振，没有替代测试。

VC***

hea*** 发表于 2025-1-5 18:47
同问！
之前用8051U输出VGA驱动显示器时就发现，显示画面有微小抖动。

无法完美锁定

这个有什么表现啊
我看炼丹炉效果挺好的啊

在一定范围内都是可以锁定的

这个有相关的VGA协议规范的要求数值吗？千分之一这样子不行？

hea***

频率抖动估计难以避免，可能是内部噪声的影响。
从原理上来说，它这个频率就是受温度和电压影响。
频率又是可调的，类似于用一个DAC调节振荡器的充放电电流吧。
DAC的输出噪声，以及内部供电的波动，都反映到RC振荡器的频率输出了。

VC***

hea*** 发表于 2025-1-5 18:57
频率抖动估计难以避免，可能是内部噪声的影响。
从原理上来说，它这个频率就是受温度和电压影响。
频率又是 ...

好问题，频率抖动能否避免呢？

我一会要测一下某友商（ST）的高速RC效果

hea***

VC*** 发表于 2025-1-5 18:54
这个有什么表现啊
我看炼丹炉效果挺好的啊

动图看不明显，显示一幅静止画面在大显示器上就能看出来，就是像素点在小范围左右哆嗦。

至于时钟范围，额定25.175MHz据说有人用24MHz也是可以正常工作的。
早期模拟时代的显示器，只要不超过极限范围，输入多少频率，内部电路就以多少频率工作。
后来的数字显示器，就看它的判断程序是怎么写的了。

hea***

VC*** 发表于 2025-1-5 19:00
好问题，频率抖动能否避免呢？

我一会要测一下某友商（ST）的高速RC效果 ...

期待测试结果。
示波器不错哦！

VC***

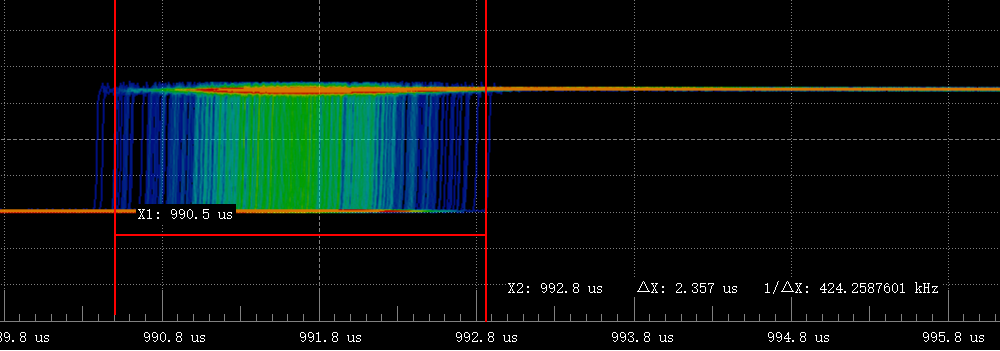

STM32F407VET6的16MHz HSI RC时钟jitter更糟糕一点，达到了±1200ppm左右

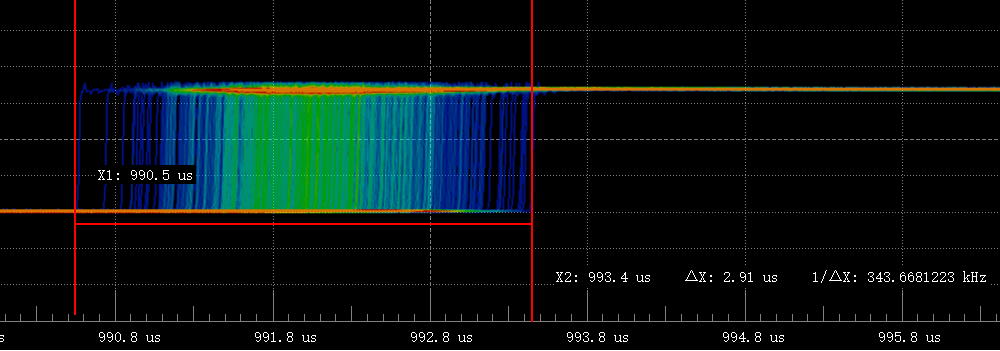

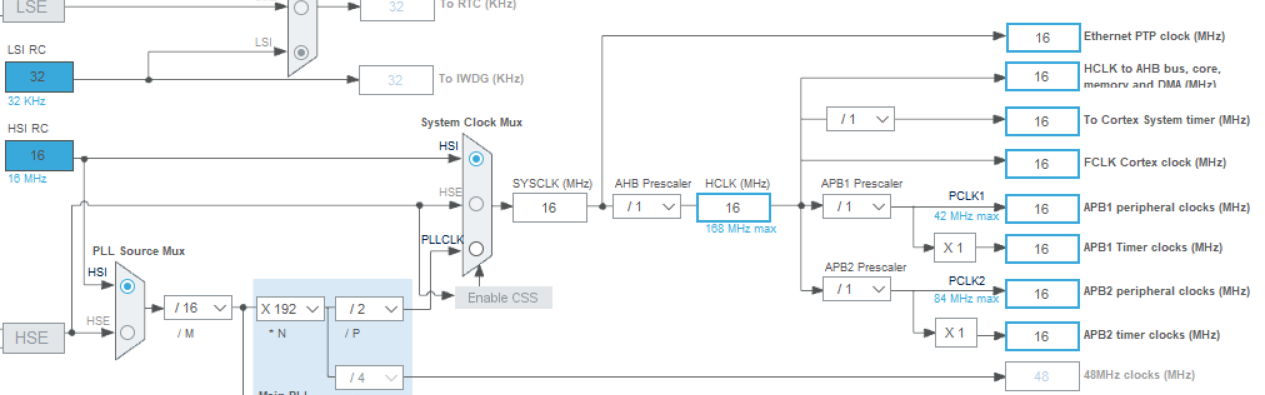

使用PLL产生16MHz后，更加糟糕，达到了2.91/991/2=1468e-6，即±1468ppm

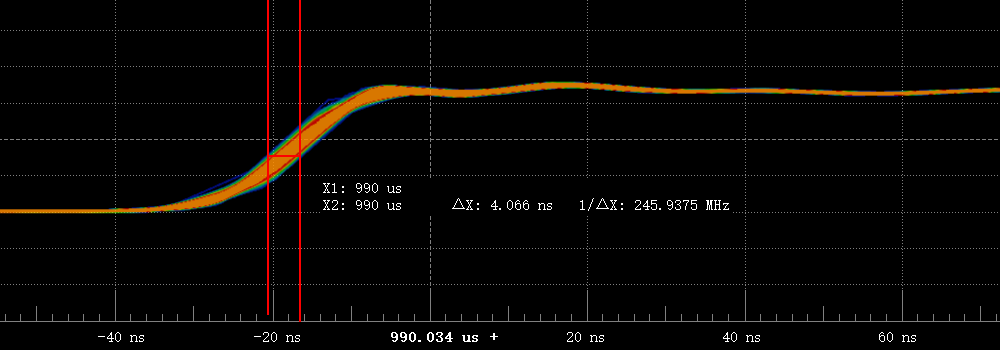

使用外部晶振+PLL产生16MHz，4.066/990/1000/2，大约±2ppm，和STC89C52RC使用晶振效果一致





直接使用外部晶振的8MHz，效果无异
