8H1K17T-TSSOP20的15脚，是比较器输出CMPO和PWM8(设为输入)的合用脚。两者不冲突？

20 主题	121 回帖	773 积分

发表于 2025-2-20 19:16:15 | 显示全部楼层

关于利用此芯片(STC8H1K17)捕获一个负脉宽的应用，最近又试着再进一步：
1，直接利用8H芯片的PWM通道映射功能，脉冲仅由PWM8输入，由内部交联
至PWM7。此时PWM7与14脚应该无关了，如此14脚是否“自由”了？

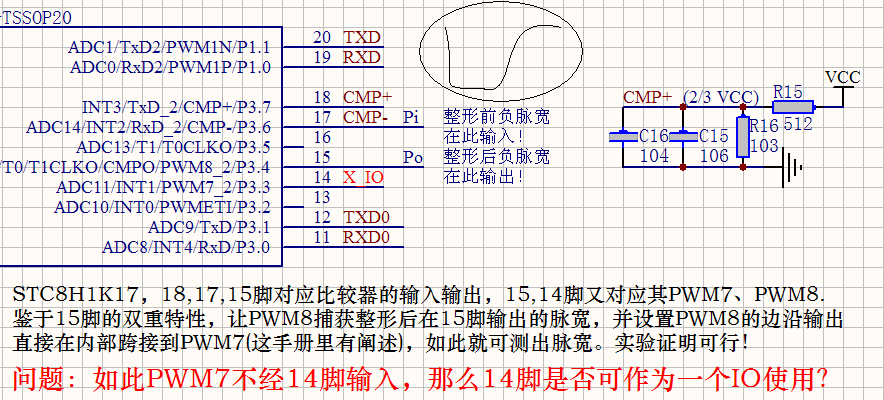

做法与问题都在插图中了：
