8H1K17T-TSSOP20的15脚，是比较器输出CMPO和PWM8(设为输入)的合用脚。两者不冲突？

Mr_***

我有一脉宽捕获应用，原来是15脚比较器整形输出后再进14脚的PWM7。
现在看来是我老脑筋了，可以不出芯片而从内部抄近路直接交给PWM8(输入捕获)？

王***

是可以的这样的，只要保证两个功能一个输入一个输出即可。

Mr_***

王*** 发表于 2025-1-5 10:41
是可以的这样的，只要保证两个功能一个输入一个输出即可

有没有类似的例子？

Mr_***

闲着没事，试着把PWM8设成输出，结果15脚一直高电平！
本来，比较器输出应该是个占空比很小的矩形(大多数时候是低电平)，
难道不会烧IO？

Mr_***

Mr_*** 发表于 2025-1-5 16:24

这种事，看见内部等效电路才比较放心。

王***

Mr_*** 发表于 2025-1-5 16:24
有没有类似的例子？

官方有把两个IO并到同一个引脚上输出的情况。
如果都设置为推挽模式，一个给1，一个给0，就会出现1/2Vcc的输出。
内部短路后会出现类似恒流源的特性
但是仍然不建议这么干。

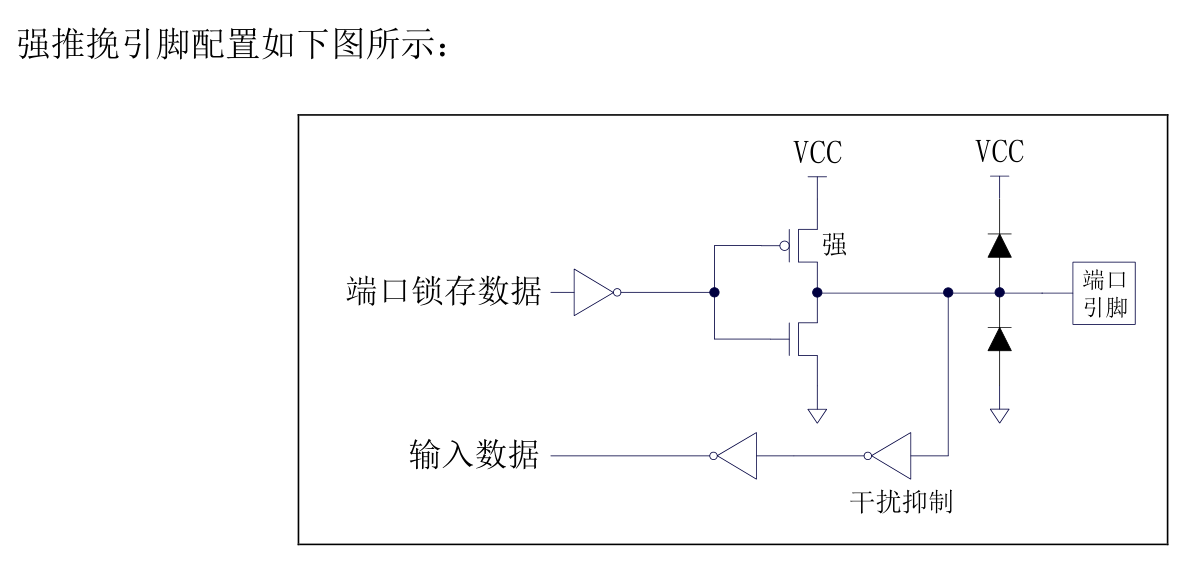

不过同时输入输出是允许的，以下是官方的内部结构图

Debu***

王*** 发表于 2025-1-5 16:34
官方有把两个IO并到同一个引脚上输出的情况。
如果都设置为推挽模式，一个给1，一个给0，就会出现1/2Vcc ...

两个IO并到同一个引脚上输出，都设置为推挽模式，一个给1，一个给0，就会出现1/2Vcc的输出。
VCC、GND不会有大电流吗（20mA以上）

王***

Debu*** 发表于 2025-1-6 13:35
两个IO并到同一个引脚上输出，都设置为推挽模式，一个给1，一个给0，就会出现1/2Vcc的输出。
VCC、GND不 ...

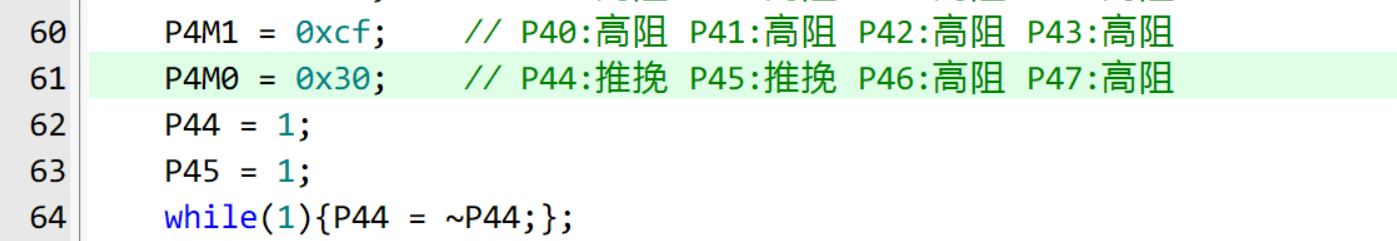

测试了一下，会有大电流，但是还没到短路的情况。

同时输出相同电平的时候为0.01A（量程最小0.01A）/5V，同时输出相反电平的时候为0.06A/5V
所以这确实是个危险的操作。

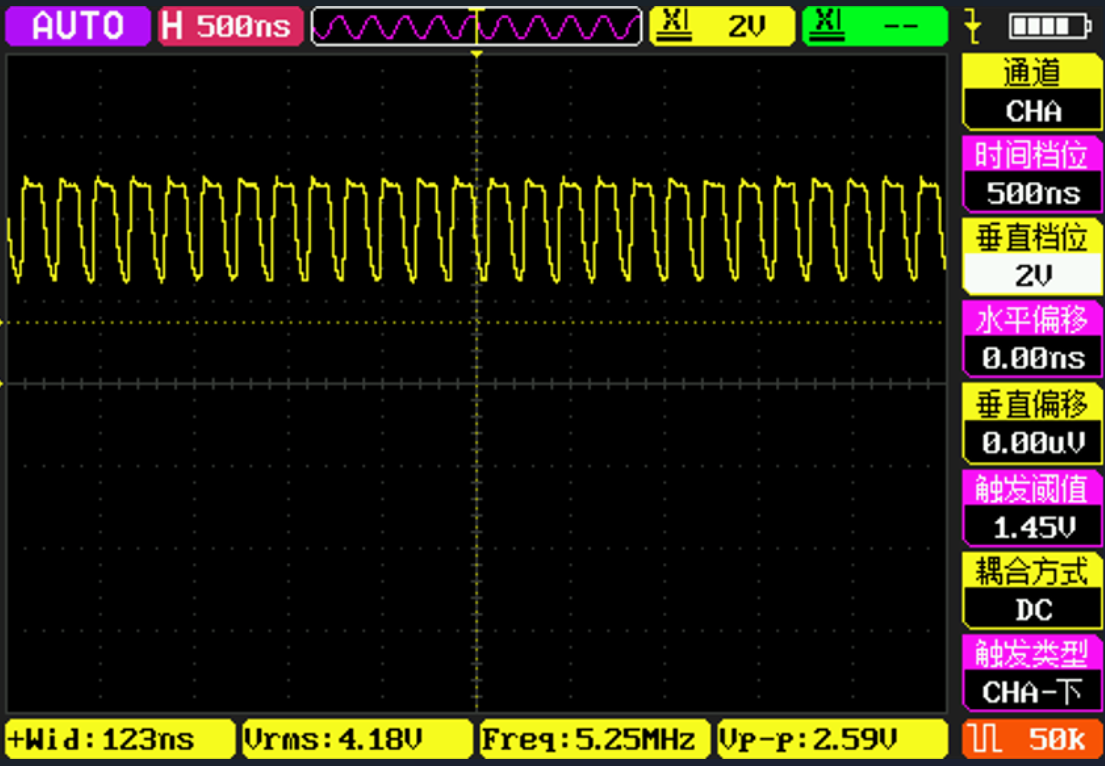

以下是输出电平的波形图：

最大电压为5V，最低电压为5V-2.59V=2.41V左右

Debu***

王*** 发表于 2025-1-6 16:43
测试了一下，会有大电流，但是还没到短路的情况。

同时输出相同电平的时候为0.01A（量程最小0.01A）/5V ...

已经短路了，IO口内部电路是非线性的，类似恒流源但又不是恒流源

Mr_***

王*** 发表于 2025-1-6 16:43
测试了一下，会有大电流，但是还没到短路的情况。

同时输出相同电平的时候为0.01A（量程最小0.01A）/5V ...

严谨！
对于我来说，我更关注STC8H1K17的15脚内部，比较器输出与PWM8输出(或输入)的汇合方式(等效电路)。
