关于8H8K64TL触摸滑轮的脚位功能切换问题

Debu***

Tank*** 发表于 2024-12-23 12:31

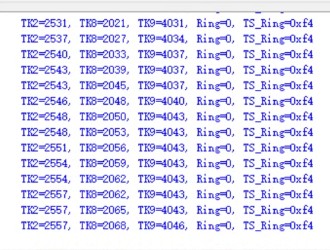

TS_Ring=0已加，Ring还是0.其他没看出啥问题。
#include
#include

修改TS_MAP数组，然后就会根据TSSTA2扫描完某个通道的结果保存到TS_BUF[0][n]
0是读到的寄存器值，1是滤波后的

串口命令（HEX模式）
50取消校准状态
51校准当前通道最小值
52校准当前通道最大值
53校准所有通道最小值
54校准所有通道最大值

串口发送一个字节，低4位是通道号，高4位是TS_BUF[x][n]中的x

不要触摸，发一下53，过一两秒钟发54，全部按正常触摸方式触摸一遍（不要用力按），然后发50，校准完成

正确校准后
TS_BUF[2][n]是TS_BUF[1][n]的最小值
TS_BUF[3][n]是TS_BUF[1][n]的最大值

然后TS_BUF[4][n]就能正确输出0~4095

触摸滑环函数计算，输出0~4095到Ring变量

TS_Ring低3位是触摸滑环是否按下的状态，最高位是触摸滑环是否有效（3个触摸按键中有任意一个按下为有效），这三个触摸按键，全0和全1无效

Tank***

Debu*** 发表于 2024-12-23 12:42
修改TS_MAP数组，然后就会根据TSSTA2扫描完某个通道的结果保存到TS_BUF[0][n]
0是读到的寄存器值，1是滤 ...

还是没整明白，Ring依然是0。老大，有时间出个教程！让我们可以好好的学习一下！

Debu***

Tank*** 发表于 2024-12-23 14:10
还是没整明白，Ring依然是0。老大，有时间出个教程！让我们可以好好的学习一下！ ...

各个值printf出来串口助手看看

Tank***

Debu*** 发表于 2024-12-23 14:13
各个值printf出来串口助手看看

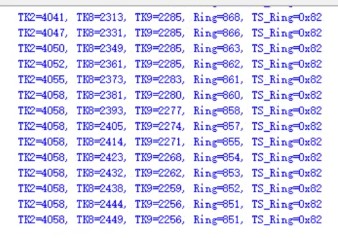

滑轮已经OK了，就是灵敏度不够，是咋调的？另外memset(R_Buf,0x00,sizeof R_Buf);
        memset(T_Buf,0x00,sizeof T_Buf);
        memset(TS_Buf,0x00,sizeof TS_Buf); 这几个涵数，比较出来的结果也没见哪儿调用。TS_Buf[2][0x00]=11830;
        TS_Buf[2][0x01]=11590;
        TS_Buf[2][0x02]=11040;
        TS_Buf[2][0x03]=10870;
        TS_Buf[2][0x04]=10760;
        TS_Buf[2][0x05]=13970;
        TS_Buf[2][0x06]=14080;
        TS_Buf[2][0x07]=14020;
        TS_Buf[2][0x08]=10690;
        TS_Buf[2][0x09]=10960;
        TS_Buf[2][0x0A]=11180;
        TS_Buf[2][0x0B]=11010;
        TS_Buf[3][0x00]=14820;
        TS_Buf[3][0x01]=14850;
        TS_Buf[3][0x02]=14740;
        TS_Buf[3][0x03]=14530;
        TS_Buf[3][0x04]=14690;
        TS_Buf[3][0x05]=15010;
        TS_Buf[3][0x06]=15040;
        TS_Buf[3][0x07]=15100;
        TS_Buf[3][0x08]=14460;
        TS_Buf[3][0x09]=13610;
        TS_Buf[3][0x0A]=14090;
        TS_Buf[3][0x0B]=14200;这些参数是如何确定的？谢谢！

Debu***

Tank*** 发表于 2024-12-25 16:25
滑轮已经OK了，就是灵敏度不够，是咋调的？另外memset(R_Buf,0x00,sizeof R_Buf);
        memset(T_Buf,0x00,si ...

memset是给数组清零的
TS_Buf[2][n]是TS_Buf[1][n]的最小值
TS_Buf[3][n]是TS_Buf[1][n]的最大值

校准值说明：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9925

Tank***

Debu*** 发表于 2024-12-25 16:30
memset是给数组清零的
TS_Buf[2][n]是TS_Buf[1][n]的最小值
TS_Buf[3][n]是TS_Buf[1][n]的最大值

我把Ring/4/10，限制Ring值从10-100，但是有个问题没找到原因，就是Ring值大概在35左右的时候会突然出现个100
