Ai8051u学习记录

wamc***

wamc***

wamc***

      Ai8051内集成了8通道16位高级PWM定时器，分成两组，一组使PWMA，一组是PWMB，，能分别单独设置。不同的是PWMA可配置4组互补、对称、死区控制的PWM信号或捕获外部信号，PWMB只能输出4路PWM 信号或捕获外部信号。
      两组PWM都由系统时钟经寄存器分频后提供时钟，分频值1到65535。可分别单独设置。

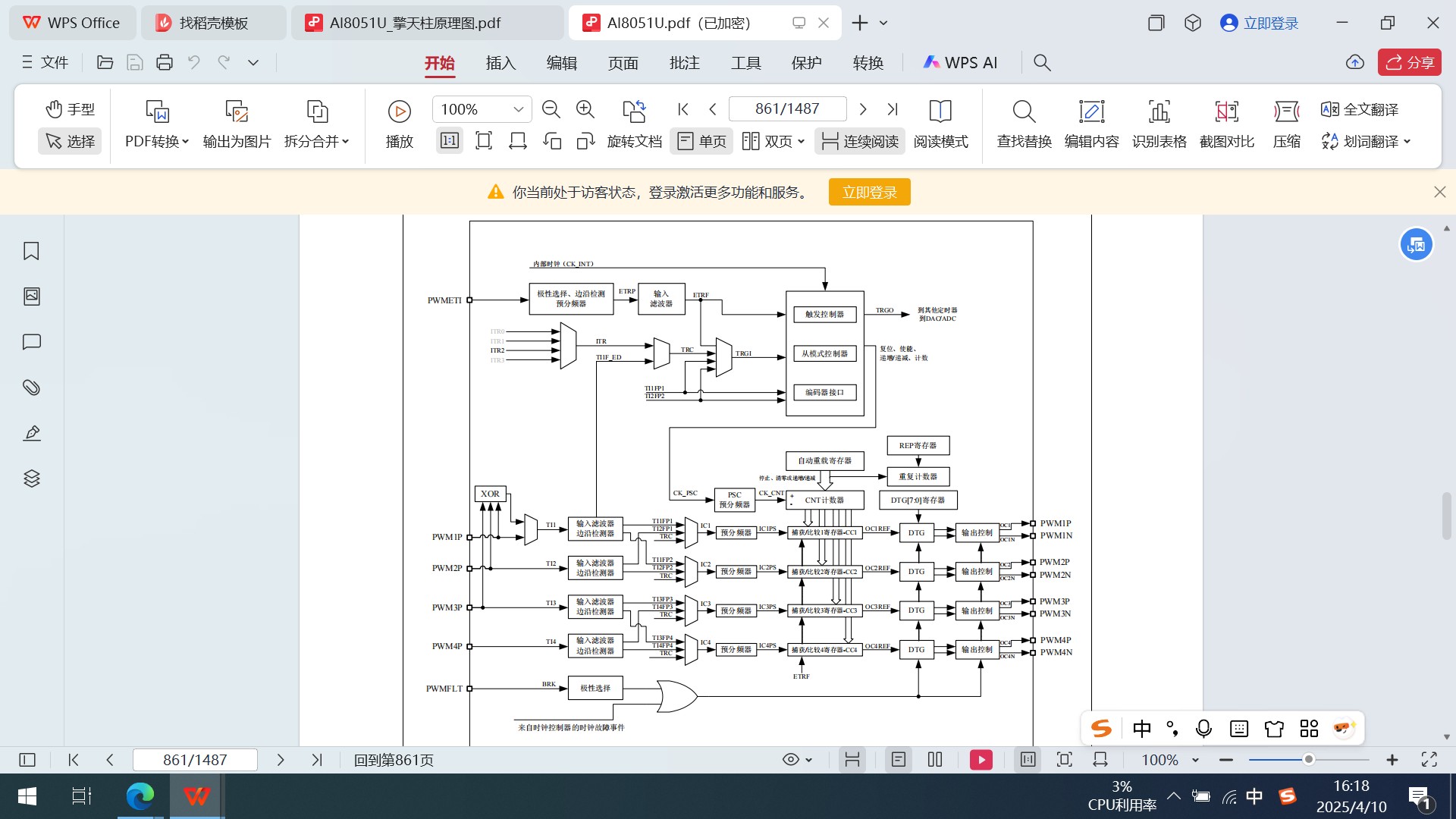

PWMA图：

wamc***

高级定时器PWM学习实践，在擎天柱开发板的P20、P21角输出互补脉冲。

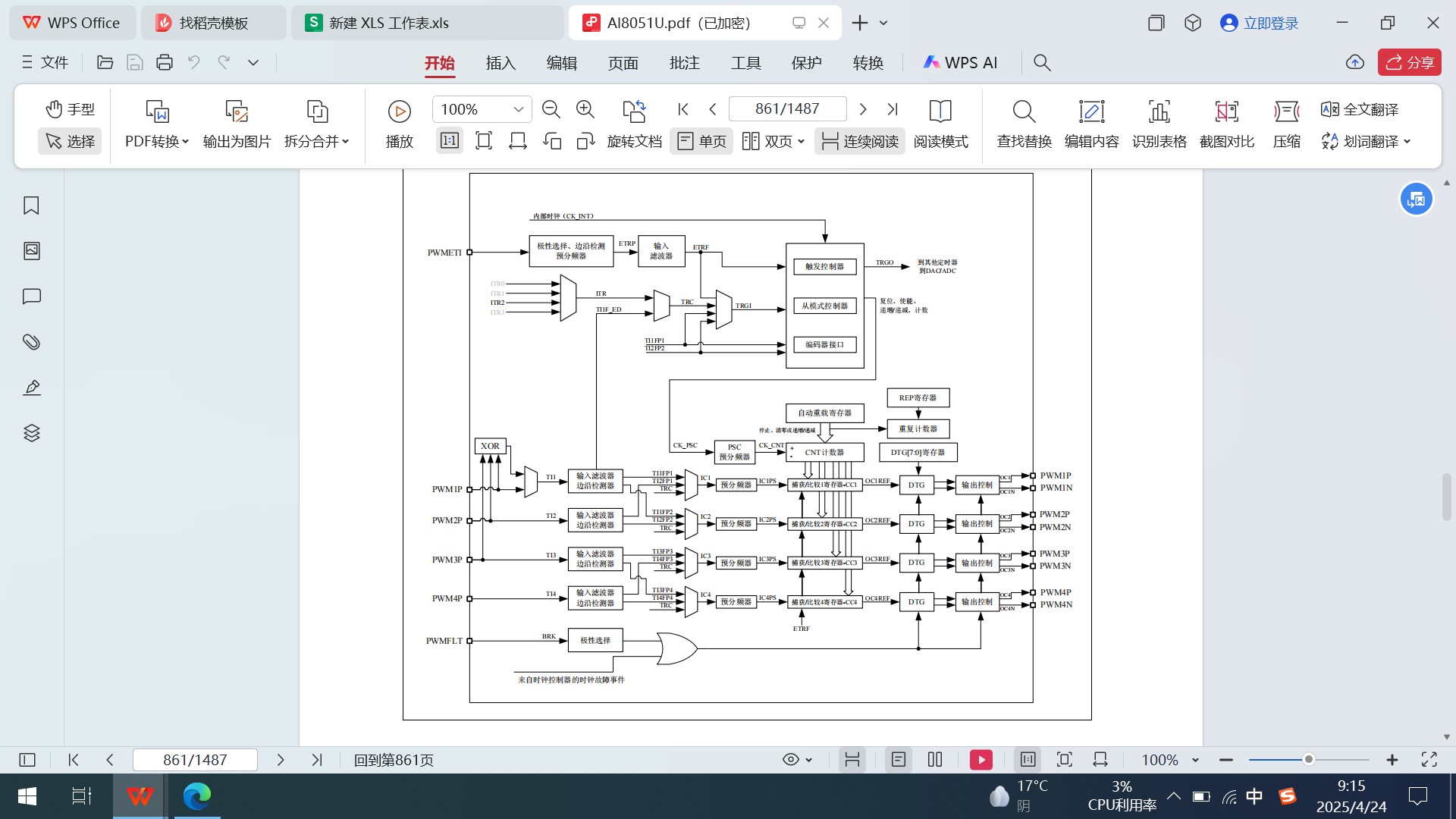

从PWM结构图上看，预分频器前面的从模式控制、触发控制器、编码器接口，的设置暂时没明白，在KEIL中，只设置了预分频及后面。

void PWMA_Init(void)                        //PWMA的初始化
{
        //1.时钟源选择  这里不改，默认22.1184mhz

        //2.时基单元选择
        PWMA_PSCRH = 0;                                //1分频
        PWMA_PSCRL = 0;

        PWMA_ARRH  = (u8)(PWM_ARR>>8);
        PWMA_ARRL  = (u8)(PWM_ARR);

        PWMA_CCR1H  = (u8)(PWM_CCR>>8);
        PWMA_CCR1L  = (u8)(PWM_CCR);


        //3.输入输出的引脚配置
        PWMA_ENO = 0X00;                        //使能PWM1n通道输出
        PWMA_ENO |= 0X03;

        PWMA_PS =0x00;                                //选择PWM1从P20引脚输出
        PWMA_PS |= (2<<0);

        //4.输入输出模式设置
        PWMA_CCER1 = 0X00;
        PWMA_CCMR1 = 0X68;                        //pwm模式1 配置置位输出
        PWMA_CCER1 = 0x05;                        //开启输出比较通道

        PWMA_BKR = 0X80;                        //使能主输出

        PWMA_CR1 |= 0X01;                        //启动计数器
}
复制代码

wamc***

驱动oled,oled接线顺序，1、地线  2、VCC 3、CLK 4、DIN 5、D/C 6、RST 7、CS

wamc***

最近有空了，拿出擎天柱下载不成功，按into0键再上电也检测部到USB -HID了，这是坏了吗

芯***

要 做到 USB不停电下载；
要 尝试 图形化配置外设；
推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接
从 www.STCAI.com
下载 最新的 AiCube-ISP-V6.96G 或以上版本软件 ！
下载 最新的 USB库函数，永远用最新的 USB库函数 ！
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !
推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

wamc***

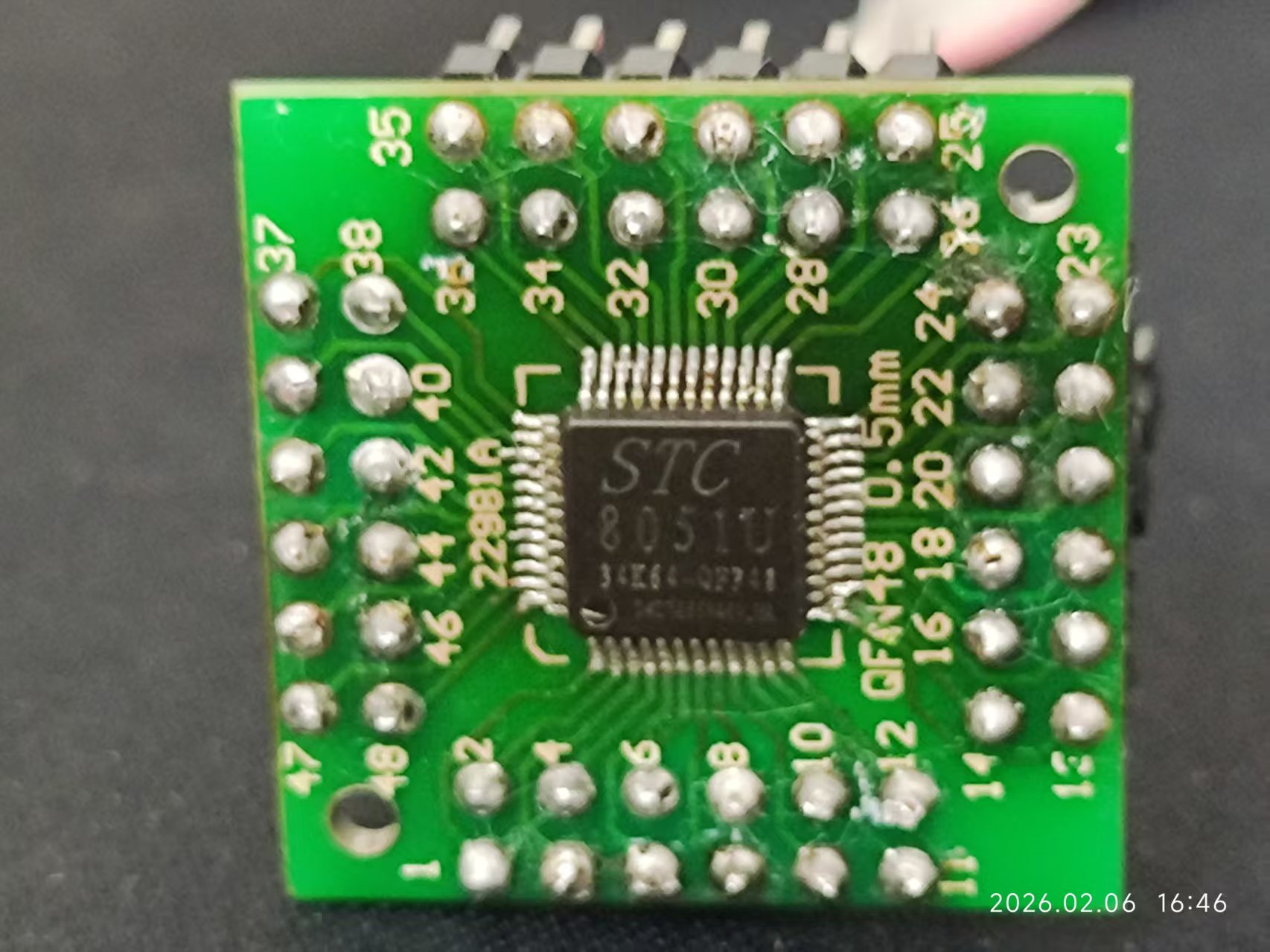

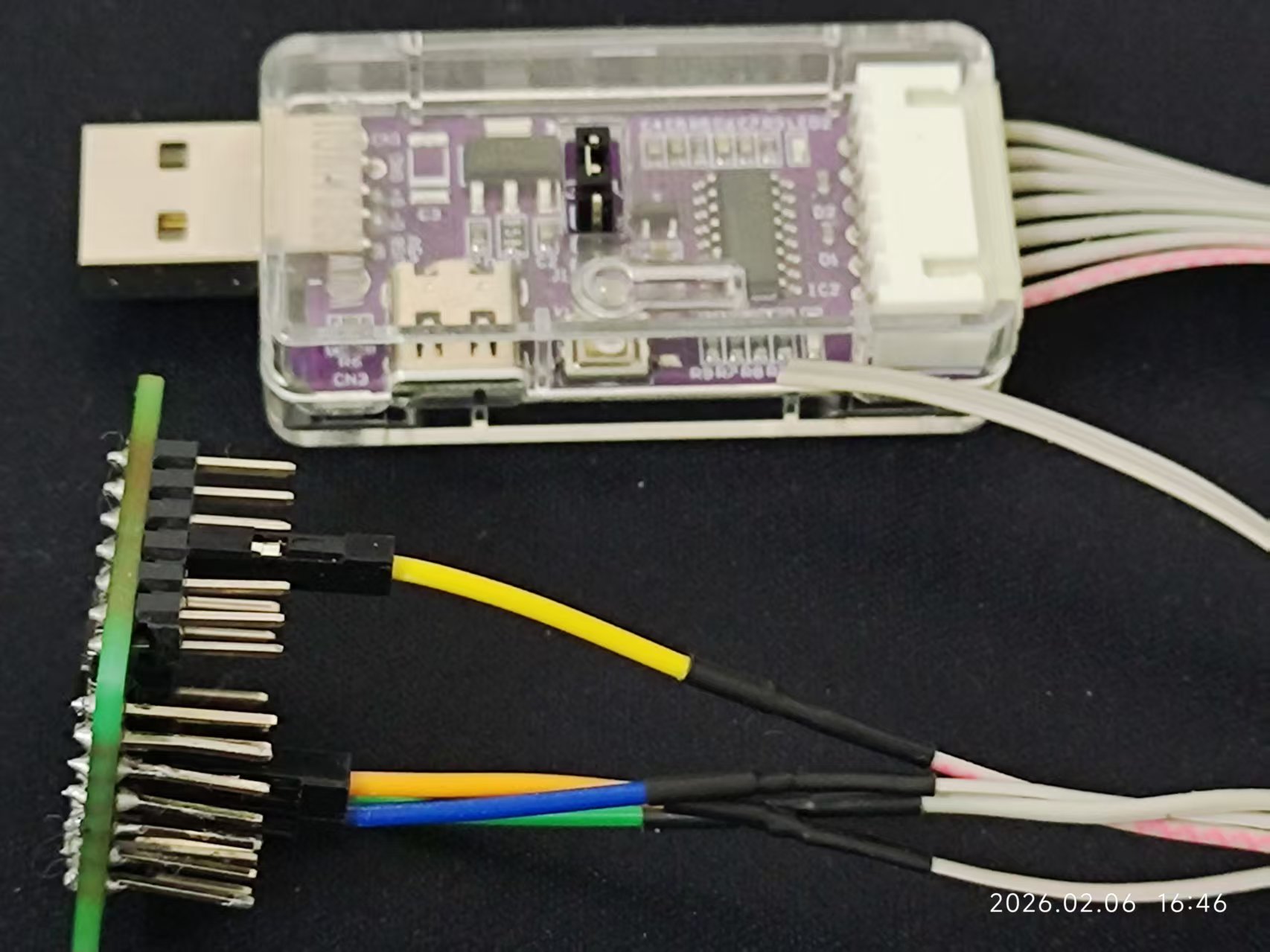

AI8051最小系统
