ISP正在检测目标单片机问题|已解决

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:272
  • 最近打卡:2025-10-29 05:10:19
已绑定手机

152

主题

505

回帖

735

积分

高级会员

积分
735
发表于 6 天前 | 显示全部楼层
_奶*** 发表于 2024-12-16 16:55
要么是你的下载方法不对,,

要么就是通讯的线路问题,,

回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:272
  • 最近打卡:2025-10-29 05:10:19
已绑定手机

152

主题

505

回帖

735

积分

高级会员

积分
735
发表于 6 天前 | 显示全部楼层
HS*** 发表于 2025-10-23 08:03
什么意思啊,大哥,没有看懂,这用的是裸机,只有一个MCU芯片

【USB 下载方法 一,P3.2 按键,再结合停电上电 进自带USB直接下载】
1、按下板子上的 P3.2/INT0 按键,就是 P3.2 接地
2、给目标芯片重新上电,不管之前是否已通电。
---电子开关是按下停电后, 再松开就是上电
    等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后,
   就与 P3.2 状态无关了,这时可以松开 P3.2 按键
   (P3.2 在用户程序区可做其它任意用途)
---传统的机械自锁紧开关是按上来停电,按下去是上电
3,点击电脑端下载软件中的【下载/编程】按钮
     (注意:USB 下载与串口下载的操作顺序不同)
下载进行中,几秒钟后,提示下载成功!

重点看黑体字。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:603
  • 最近打卡:2025-10-29 11:54:03
已绑定手机
已实名认证

121

主题

2937

回帖

7607

积分

版主

积分
7607
发表于 6 天前 | 显示全部楼层
HS*** 发表于 2025-10-23 08:03
什么意思啊,大哥,没有看懂,这用的是裸机,只有一个MCU芯片

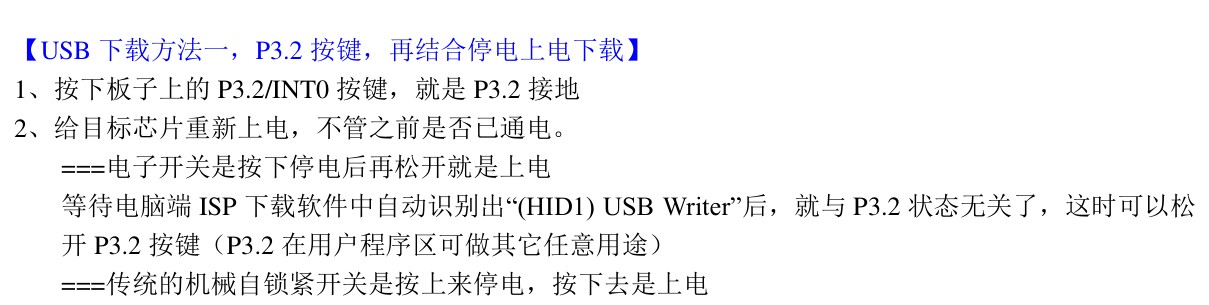

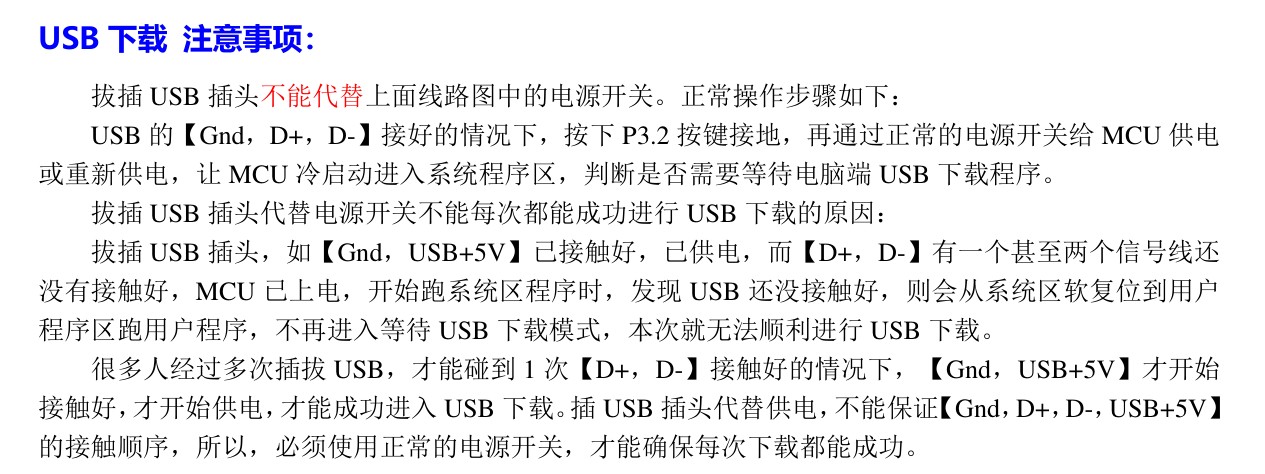

USB下载请参考以下内容

回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:5
  • 最近打卡:2025-10-28 15:16:55
已绑定手机

0

主题

10

回帖

42

积分

新手上路

积分
42
发表于 5 天前 | 显示全部楼层
香河英*** 发表于 2025-10-24 04:40
我怎么说呢,有Ai8051U擎天柱的板子,直接用的,

芯片是搭建外围电路,看原理图,

大哥,我看不懂啊。我电源直接连接MCU,前面几次是可以下载成功的,但几次之后,就不行了,就会显示正在检测目标单片机。我老板说,是因为我直连裸机,电压的问题,损坏了MCU,让我电源接上电阻,我还没有尝试,大哥,你怎么看
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:272
  • 最近打卡:2025-10-29 05:10:19
已绑定手机

152

主题

505

回帖

735

积分

高级会员

积分
735
发表于 4 天前 | 显示全部楼层
HS*** 发表于 2025-10-25 17:15
大哥,我看不懂啊。我电源直接连接MCU,前面几次是可以下载成功的,但几次之后,就不行了,就会显示正在 ...

换个新的MCU,合理布板,根据手册电流,和供电电压,欧姆定律推导串联电阻大小,
比如
0.2A,
5V,
=25欧姆,

我记得芯片供电是1.28伏的,
具体看手册,

5V变1.28V供电试试
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:272
  • 最近打卡:2025-10-29 05:10:19
已绑定手机

152

主题

505

回帖

735

积分

高级会员

积分
735
发表于 4 天前 | 显示全部楼层
香河英*** 发表于 2025-10-26 05:02
换个新的MCU,合理布板,根据手册电流,和供电电压,欧姆定律推导串联电阻大小,
比如
0.2A,

根据你的描述和尝试方向,以下是系统性排查与优化建议,分为 核心问题定位 和 改进方案 两部分:

一、核心问题定位(关键原因推测)
1️⃣ 根本错误:超压损毁 MCU!
你提到「芯片供电是 1.28V」,却直接接入 5V 电源 → 这是致命错误!
👉绝大多数 MCU 的绝对最高耐受电压远低于 5V(例如 STM32 系列通常 Vabsmax≤4.5V),长期直连 5V 必然导致内部电路击穿,表现为:
   ✔️ 初期偶发可工作(未完全烧毁)
   ✔️ 多次烧录后彻底损坏(PN结永久性劣化)
⚠️ 典型症状就是你遇到的"首次成功→后续失败"现象。

2️⃣ 其他潜在诱因
| 序号 | 可能原因                | 特征表现                     |
|------|-------------------------|------------------------------|
| A    | 电源纹波过大            | 程序跑飞/复位异常            |
| B    | 瞬态浪涌冲击            | 芯片局部金属迁移             |
| C    | 地弹噪声干扰            | STK调试器同步失败            |
| D    | PCB走线寄生电感         | 高速信号边沿抖动              |

🔧 二、专业级改进方案(分步实施)
🔍 第一步:紧急保护措施(立即执行!)
graph LR
    A[断开现有供电] --> B{检测目标板}
    B -->|若嗅到焦糊味| C[报废该板]
    B -->|无异常气味| D[加装保护电路]
📌 禁止再直接连接 5V!如需临时测试,采用以下任一方式:
   ❶ Lab电源设置恒压模式→精确调节至 1.28V ±0.05V
   ❷ 电池串联方案(如两节AA镍氢电池≈2.4V→经二极管降压)

🛠 第二步:标准供电系统搭建(必做!)
| 组件          | 选型建议                  | 作用说明                     |
|---------------|--------------------------|-----------------------------|
| 降压芯片      | TPS7A02 (超低压差 LDO)    | 输入5V→稳定输出1.28V±1%     |
| 滤波电容      | 10μF陶瓷+0.1μF贴片        | 抑制高频噪声                |
| 反接保护      | P沟道MOS+肖特基二极管     | 防极性接反                  |
| 缓启动电路    | RC延时网络(R=1k,C=10uF)  | 避免开机浪涌                |

计算公式示例:当要求 Imax=0.2A,ΔV=5-1.28=3.72V时,理想电阻值应为 R=(3.72V)/(0.2A)=18.6Ω。但实际严禁仅用电阻降压!因负载变化会使输出电压剧烈波动,必须使用专用稳压器件。

⚙️ 第三步:开发环境加固(预防复发)
| 项目          | 具体操作                          | 预期效果                     |
|---------------|-----------------------------------|-----------------------------|
| 调试器配置    | 启用 STK CLEAR & RESET 增强模式    | 强制退出死循环               |
| BOOT引脚      | 添加10kΩ上拉电阻                  | 防止误进ISP模式              |
| ESD防护       | TVS管(PESD5V0U1BA)加在VCC/GND间   | 抵御静电放电                 |
| 电流监测      | 串入INA219电流传感器模块          | 实时监控工作电流             |

📋 第四步:故障复现测试(诊断流程)
伪代码逻辑演示如何验证供电系统
while True:
    读取实际电压 = ADC采样(MCU内置)
    if 读取实际电压 > 1.35V:
        触发蜂鸣器报警
        切断 LDO使能引脚
    elif 读取实际电压 100          | 9.2                 | 1e-3       |

2. 进阶推荐方案
| 场景               | 推荐方案                  | 优势                          |
|--------------------|---------------------------|-------------------------------|
| 便携式设备         | TPS62840 (同步整流DC-DC)  | 效率>90%,支持锂电池直连       |
| 工业控制           | LM1117-1.2 + π型滤波      | 抗振动冲击,EMI性能好          |
| 物联网节点         | RDH2国产高精度LDO         | 静态电流<5μA,适合纽扣电池    |

⚠️ 重要警示
你当前的操作属于典型的 "冒险式开发",极易造成以下后果:
70%以上的芯片级故障源于供电异常
单次野路子测试的成本 ≥ 正规电源模块价格
平均故障定位耗时增加4.8倍

请务必按上述方案重新设计电源树,建议保留一块未烧录过的新品MCU用于对比测试。当你看到示波器上完美的1.28V直流电平时,才能开始后续开发工作。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:272
  • 最近打卡:2025-10-29 05:10:19
已绑定手机

152

主题

505

回帖

735

积分

高级会员

积分
735
发表于 4 天前 | 显示全部楼层


原来如此
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:5
  • 最近打卡:2025-10-28 15:16:55
已绑定手机

0

主题

10

回帖

42

积分

新手上路

积分
42
发表于 3 天前 | 显示全部楼层
香河英*** 发表于 2025-10-26 05:02
换个新的MCU,合理布板,根据手册电流,和供电电压,欧姆定律推导串联电阻大小,
比如
0.2A,

板子是老板给我的,大概率是不会出问题的,我只需要根据原理图焊接就行了。
我现在要崩溃了,快一个星期了,一直在检测目的单片机
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:5
  • 最近打卡:2025-10-28 15:16:55
已绑定手机

0

主题

10

回帖

42

积分

新手上路

积分
42
发表于 3 天前 | 显示全部楼层
香河英*** 发表于 2025-10-26 05:08
根据你的描述和尝试方向,以下是系统性排查与优化建议,分为 核心问题定位 和 改进方案 两部分:

一、核 ...

大哥,牛逼,这么多字
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:5
  • 最近打卡:2025-10-28 15:16:55
已绑定手机

0

主题

10

回帖

42

积分

新手上路

积分
42
发表于 3 天前 | 显示全部楼层
王*** 发表于 2025-10-24 11:04
USB下载请参考以下内容

大哥,我看不懂啊,板子没有按键,只有一个MCU芯片和一些电阻电容

点评

那你就从网上买个stc link1d下载器,或者其他的串口下载器也行,用串口下载  详情 回复 发表于 3 天前
