帮忙问 请教关于STC8H1K17 想用外部晶振的事宜

芯L***

帮忙请教 ：用STC8H1K17  做时间测量，想要外接晶振 12MHz。软件里设置  启动外部晶振；

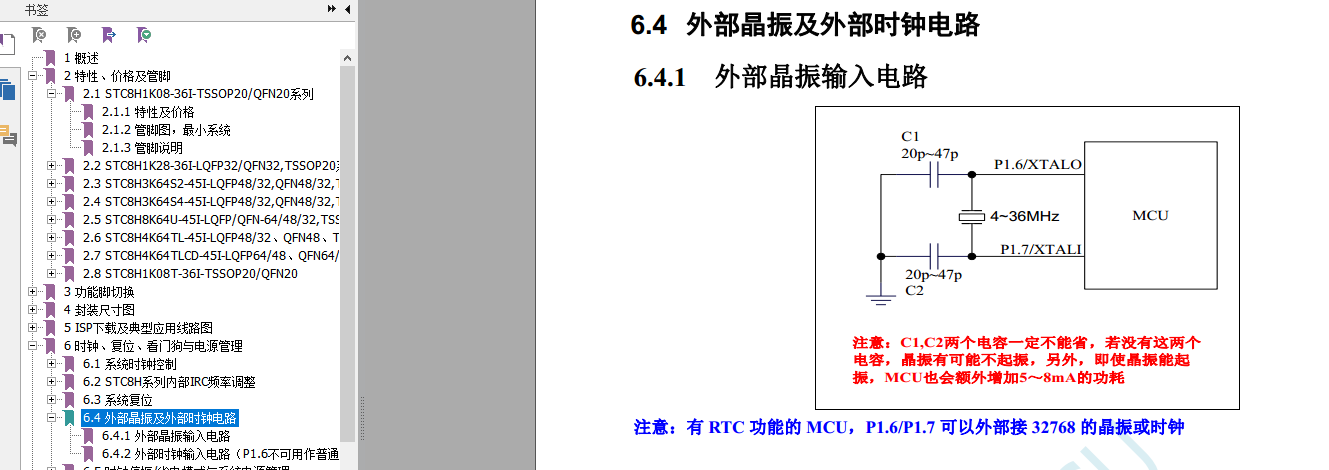

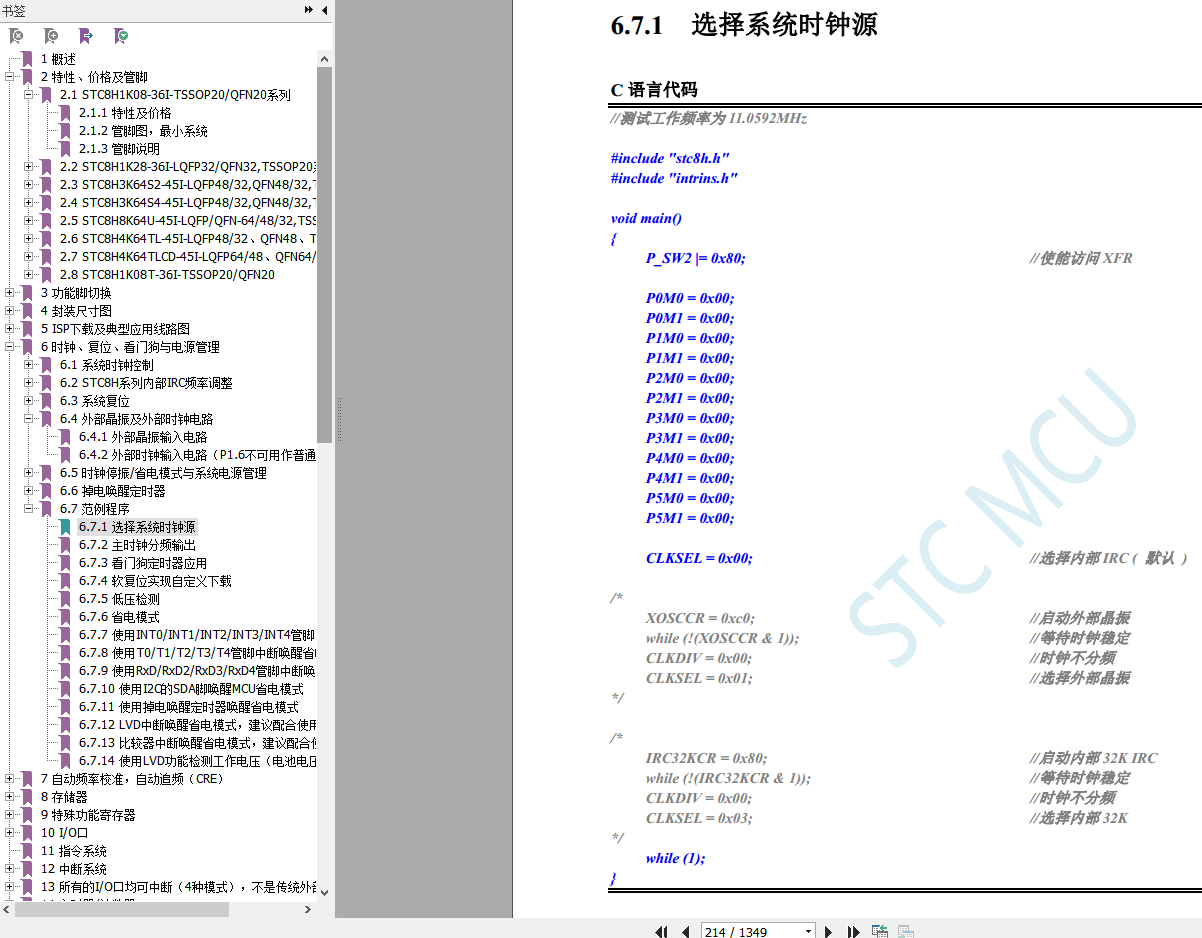

参考了数据手册里的 外部晶振输入电路  和   参考范例 软件里设置 “选择系统时钟源”     没有反应...
  有个疑问：是只可以外接有源晶振   吗？

神***

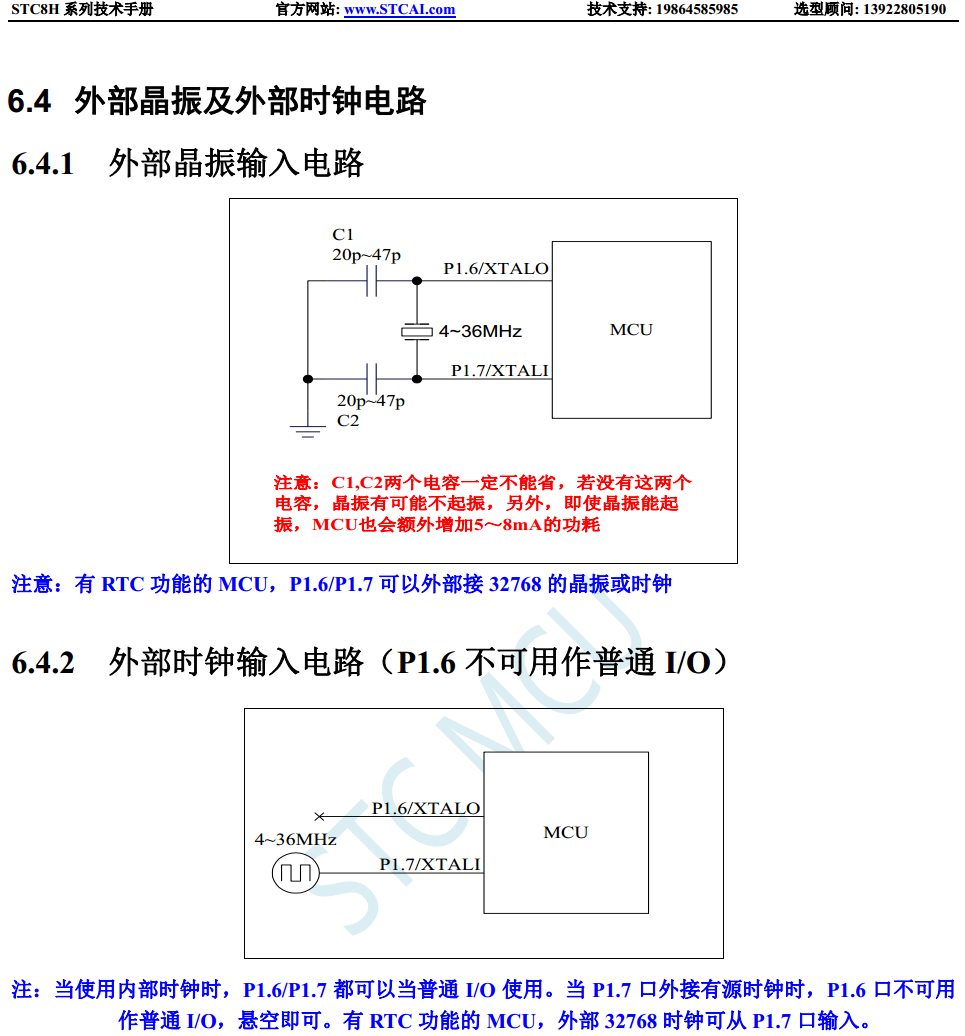

可以接外部最普通的 2个PIN的晶振/[P1.7,P1.6]，也可以外部直接时钟输入/P1.7

乘风***

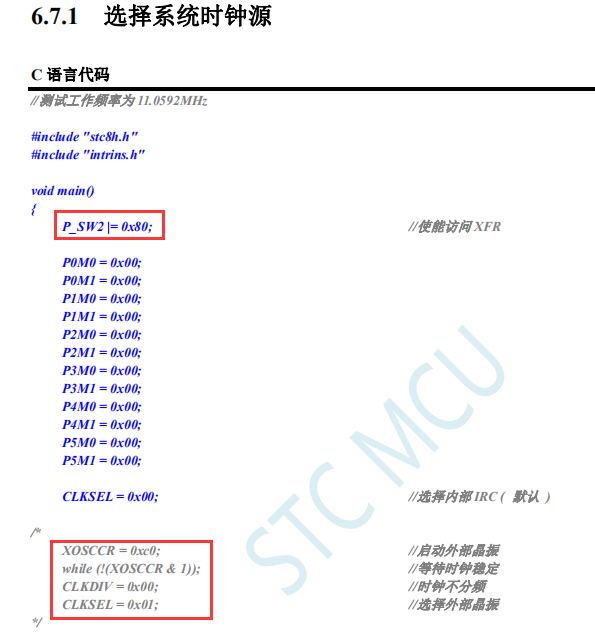

软件切换外部晶振时除了切换指令外，前面的扩展寄存器访问使能记得也要设置。


如果这些都设置妥当烧录到芯片里还是无法运行，用示波器测量振荡脚没有信号的话，就需要检查振荡电路了。

梁***

STC8系列、STC32系列，启动外部晶振或有源时钟输入，只需要执行下列几句即可：
        P_SW2  = 0x80;
        XOSCCR = 0xc0;                        //启动外部晶振
        while (!(XOSCCR & 1));        //等待时钟稳定(按需设置)
        CLKDIV = 0x00;                        //时钟不分频
        CLKSEL = 0x01;                        //选择外部晶振

f5037***

乘风*** 发表于 2023-3-10 13:12
软件切换外部晶振时除了切换指令外，前面的扩展寄存器访问使能记得也要设置。

今天测试了有源晶振3.3V的  使用STC8H1K08   运行卡死，找不到原因，用外部无源晶振板子测试正常，有源的用不了，请问有测试过吗？

乘风***

f5037*** 发表于 2025-12-7 17:16
今天测试了有源晶振3.3V的  使用STC8H1K08   运行卡死，找不到原因，用外部无源晶振板子测试正常，有源的 ...

如果用有源晶振的话XOSCCR寄存器的bit6置0：

凌***

有帮助，谢谢

f5037***

乘风*** 发表于 2025-12-8 09:03
如果用有源晶振的话XOSCCR寄存器的bit6置0：

void OSC_SET(void)
{
                   P1IE &= ~0xc0; //关闭晶振IO数字引脚


        //XOSCCR = 0xD0;                 //此处1000 0000----为外部有源晶振   1100 0000----为无源晶振  D0----无源24M
                XOSCCR = 0x80;                 //此处1000 0000----为外部有源晶振   1100 0000----为无源晶振  90----有源24M

                //while(!(HIRCCR&1));
                while(!(XOSCCR&1));


                CLKDIV = 0x00;
        CLKSEL = 0x01; //切换到外部晶振

                HIRCCR   = 0x00;                        //关闭内部高速时钟
        IRC32KCR = 0x00;                        //关闭内部32K IRC
        X32KCR   = 0x00;                        //关闭外部32K晶振


}

测试了 还是跑不起来，用的3.3V有源晶振，示波器有信号，不知到官方对电压有没有要求，单片机是用的5V供电
