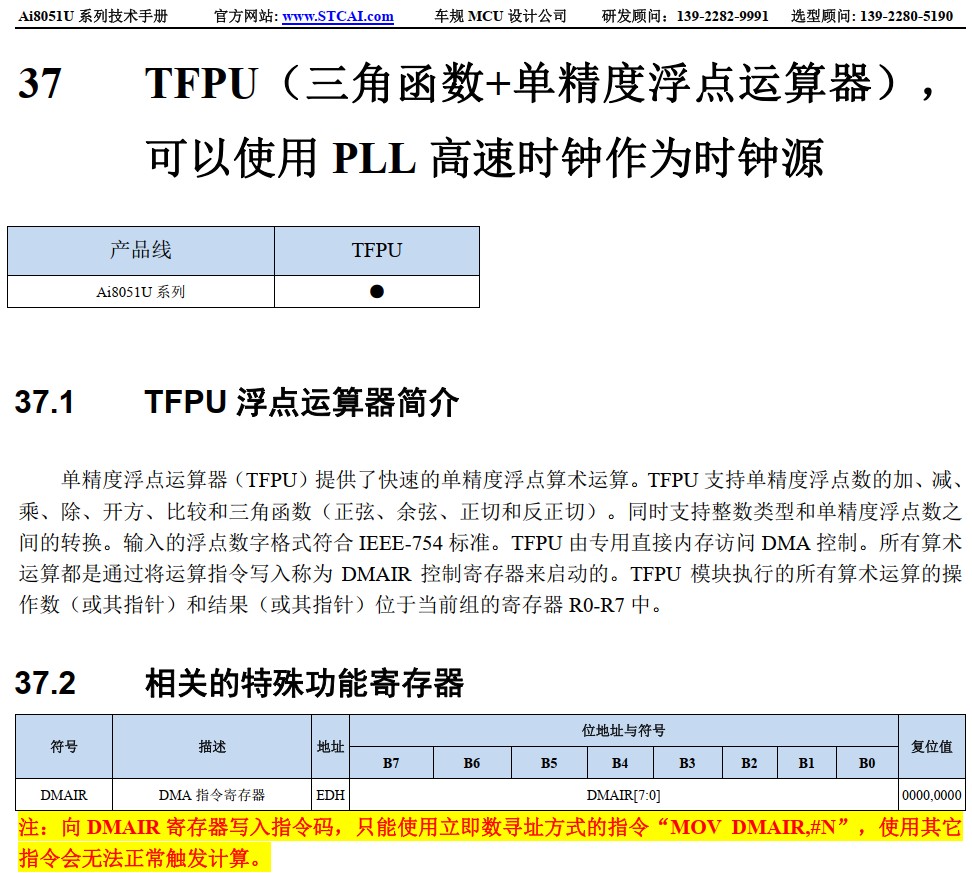

STC32G144K246: DSP + TFPU + 32位8051 + 4组运放+4组比较器+2组DAC+2组ADC

神*** · 发表于 2024-12-13 16:39:46

神*** · 发表于 2024-12-13 16:50:08

神*** · 发表于 2024-12-13 16:50:19

神*** · 发表于 2024-12-13 16:51:00

zh*** · 发表于 2024-12-13 17:04:38

DPU32在之前草案1和草案2的基础上进行了规范化和功能扩展
1、增加了循环右移指令
2、左移和右移指令都会更新CY标志位
3、除法指令均为A/B（如EAX/EBX），由于EAX对应DR4，EBX对应DR0
   所以A/B的模式和Keil是兼容的
4、INC/DEC指令不会影响OV标志，但会影响CY和Z标志
   （INC/DEC指令是否需要更新CY，有待商榷）
5、DBZ是除数为0的专用标志位，只有包含除法运算时才有效
   至于加减法结果是否为0，是使用Z标志位进行表示
6、上电复位后，EAX/EBX/ECX/EDX与寄存器的对应关系默认为：
   EAX：DR4
   EBX：DR0
   ECX：DR20
   EDX：DR16
   对应关系可软件配置修改
