5V单片机，推挽输出高电平时，外围电压如果是6V时，会不会发生倒灌现象

bkeu***

会的,可以串电阻保护

欢迎哈***

问下，这个电流倒灌问题，你是怎么解决的呢？

飞***

bkeu*** 发表于 2024-12-10 08:26
会的,可以串电阻保护

串电阻就失去了推挽的意义

飞***

欢迎哈*** 发表于 2024-12-14 19:15
问下，这个电流倒灌问题，你是怎么解决的呢？

可以串个稳压1V的二极管啊。

bkeu***

飞*** 发表于 2024-12-16 08:26
串电阻就失去了推挽的意义

怎么可能呢,可以保护,电阻合适时,IO速度没有多大影响

欢迎哈***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=130863&ptid=12592][color=#999999]飞捷 发表于 2024-12-16 08:28[/color][/url][/size] 可以串个稳压1V的二极管啊。[/quote]

我这个电路，用的都是同一个5V电源

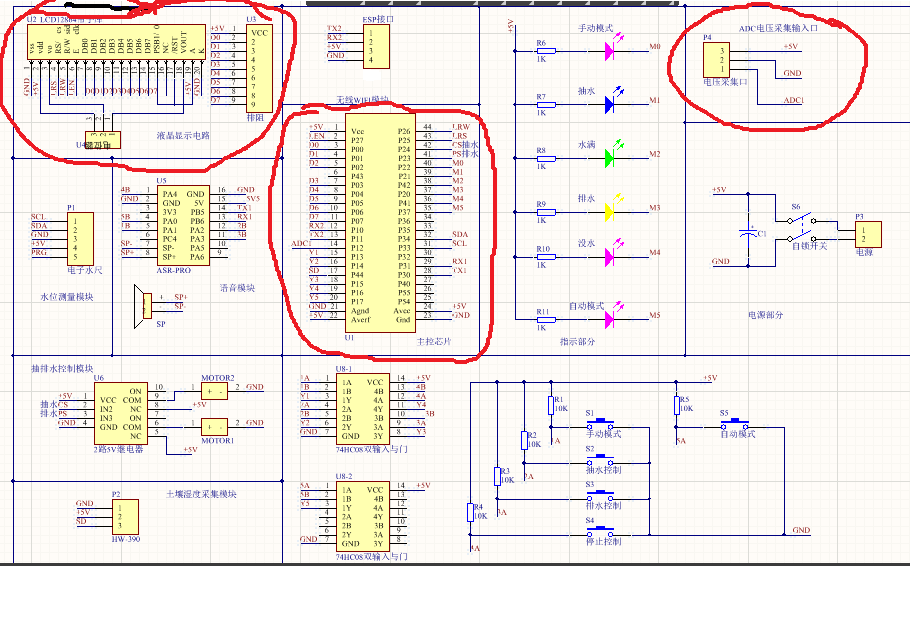

有这个现象：我用STC8A8K64D4单片机做电压采集。我把单片机电源断开后，与单片机IO口连接的外围电路没断电，单片上还有大约2.6V的电压，AD采集口P1.2引脚为0V。我把单片机电源接上后，单片机电压为5V，AD采集口P1.2引脚为4.2V，图画好了，能帮我看一下吗，我实在想不出来什么原因了

AI-32***

完整的系统设计参考原理图@8H8K64U, @32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/forum.p ... amp;extra=#pid34589

jm***

fire*** 发表于 2024-12-9 22:19
谢谢！再请教一下，如果端口上的电压只比VCC高0.5V，那会怎么样？是不是任何端口模式下（比如高阻模式） ...

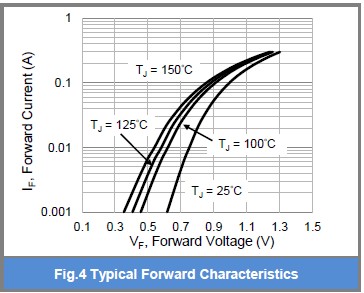

Diode current curve:

飞***

bkeu*** 发表于 2024-12-16 08:51
怎么可能呢,可以保护,电阻合适时,IO速度没有多大影响

用推挽一般是需要带载能力，不是IO速度

bkeu***

飞*** 发表于 2024-12-16 13:43
用推挽一般是需要带载能力，不是IO速度

我一般需要GPIO速度快时才用推挽
