8051U 学习帖子。感谢ai逼着我学习，哈哈。| 已送实验箱

duro***

第9集

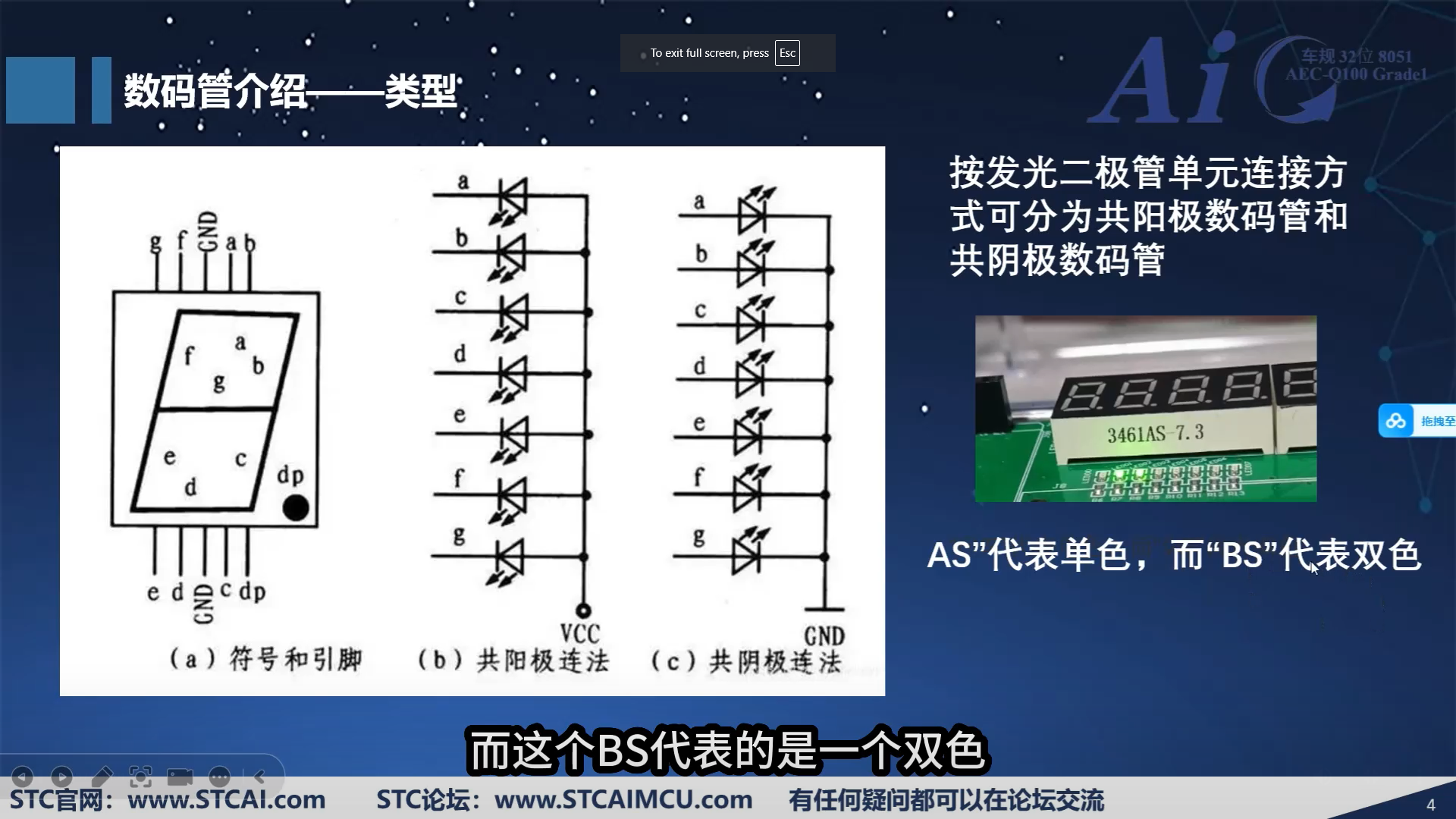

3461as数码管，3461是尺寸，AS是单色。

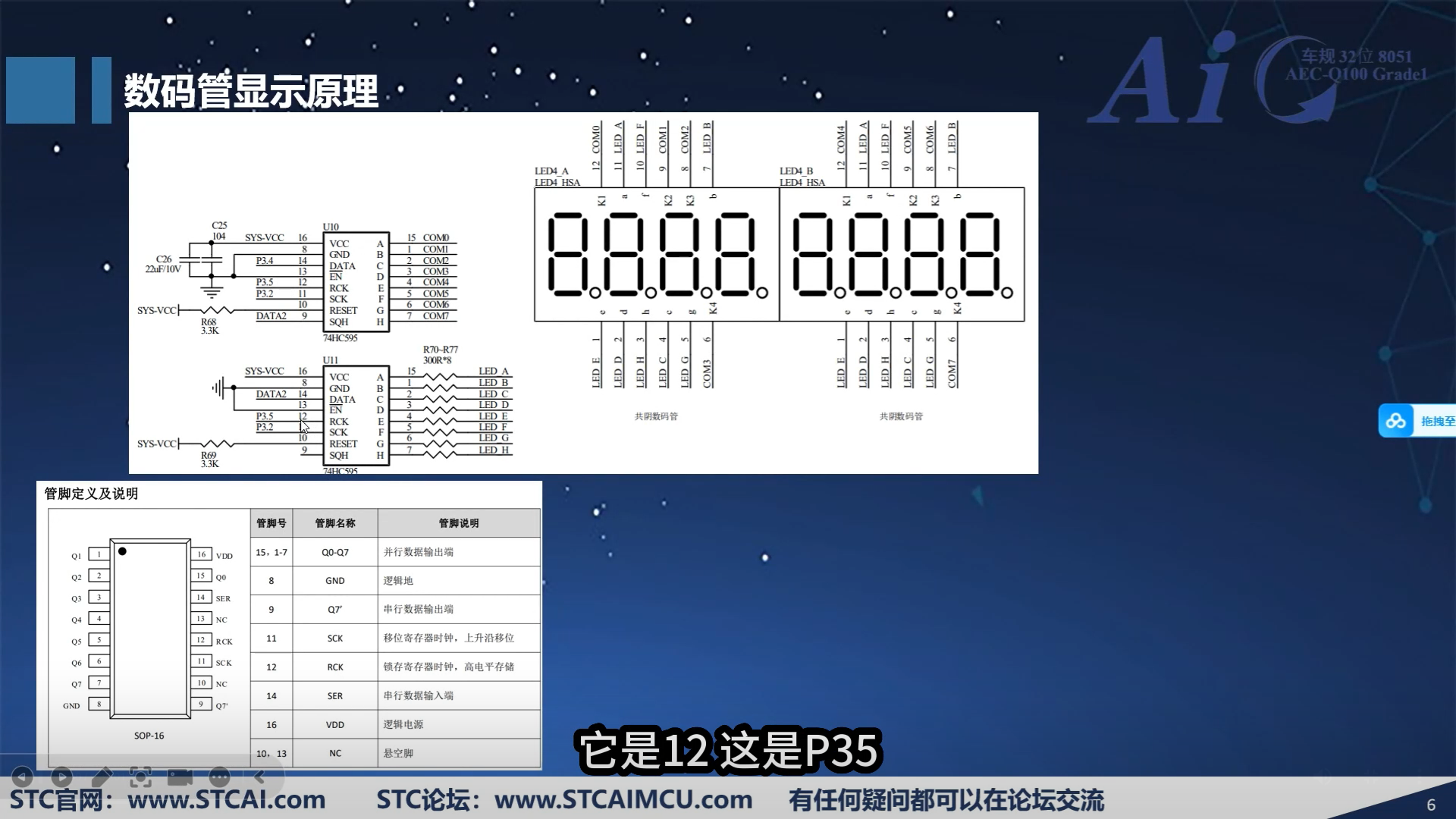

74HC595芯片总共16个引脚，9脚是8位串行数据输出。

duro***

示波器的电路部分。

duro***

话筒放大电路 和 TF电路

最下面的是音频放大电路，也就是耳机用的那个。

duro***

第一个是 tft的那个电路， 也就是两排插口的那个。 上面是8+8 总共16个针脚，下面是6+6总共12个针脚。

第二个是 lcd12864 的，也就是试验箱最下面那排针脚， 总共是20个针脚。

duro***

duro***

24c02是rom

ds18b20 是红外的电路

duro***

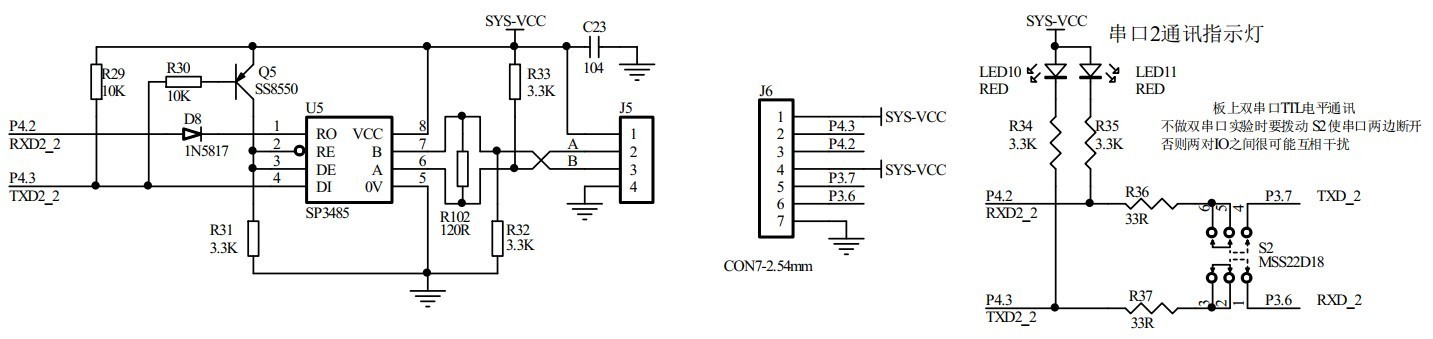

第一个是485通信 用的。 第二个也是串口的。

duro***

第一个是移位寄存器的那个电路，

第二个当然就是数码管的了。

duro***

左下角的是矩阵键盘的电路。

右边的是模拟按键的电路了。

duro***

上半部分不就是ai8051吗？

下半部分应该是供电部分了。
