内部时钟PLL以后不能工作 | 已解决

Yang.***

内部时钟经过PLL以后不能正常工作

代码

使用 32G12K128

/* 设置时钟，初始时钟要设置为 22.1184 Mhz */
	CLKSEL &= ~0x80; /* 选择 x8 作为 PLL 的输出时钟 */

	USBCLK &= ~0x60;
	USBCLK |= 0x20; /* 22.1184Mhz/2 */
	USBCLK |= 0x80; /* 启动PLL*/

	{
		int i;
		for (i = 0; i < 200; i++)
		{
			_nop_();
		}
	}

	MCLKOCR = 2;

	CLKDIV = 8;		/* 8 分频回来 */
	CLKSEL &= 0xf0; /* 选择 PLL 时钟源 */
	CLKSEL |= 0x04;
	/* 时钟设置完毕 */

测试结果

本来直接使用内部高精度IRC直接设置 SYSCLK 是 11.0592Mhz 的时候工作正常，串口工作正常。
心血来潮，想琢磨一下 PLL，实验了两种情况

• 22.1184MHz / 2 送 PLL x8 后，分频/8, P54 输出 5.56MHz 左右，串口工作异常，上述代码就是这种情况
• 11.0592MHz 直接送 PLL x8 后，分频/8, P54 输出 5.56MHz 左右，串口工作异常

EMO了

Debu***

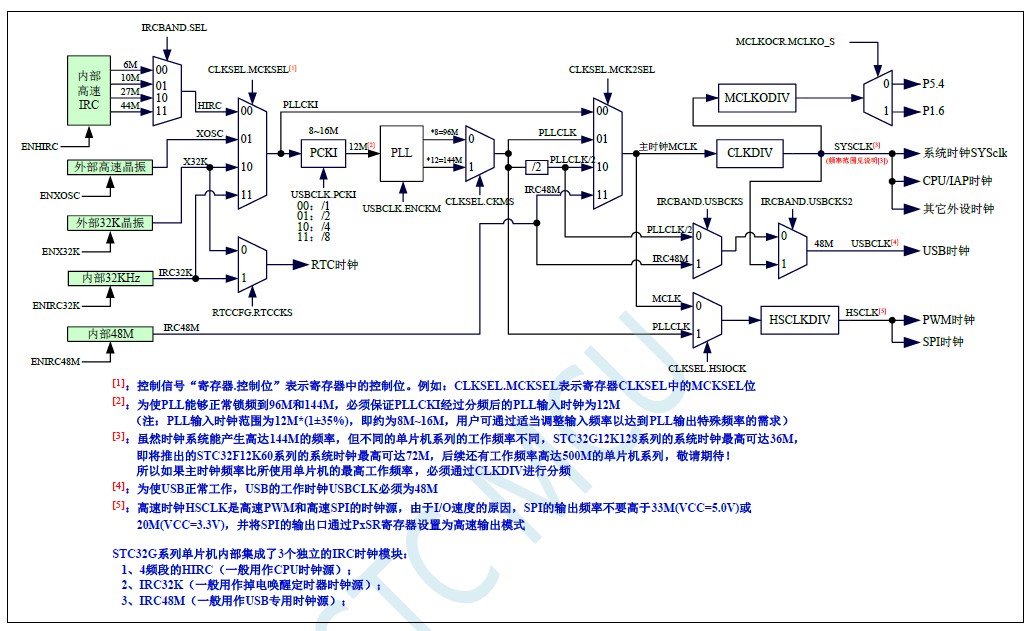

注意MCLKODIV和CLKDIV的设置

Yang.***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=128330&ptid=12590][color=#999999]DebugLab 发表于 2024-12-9 17:07[/color][/url][/size] 注意MCLKODIV和CLKDIV的设置[/quote]

我注意了，

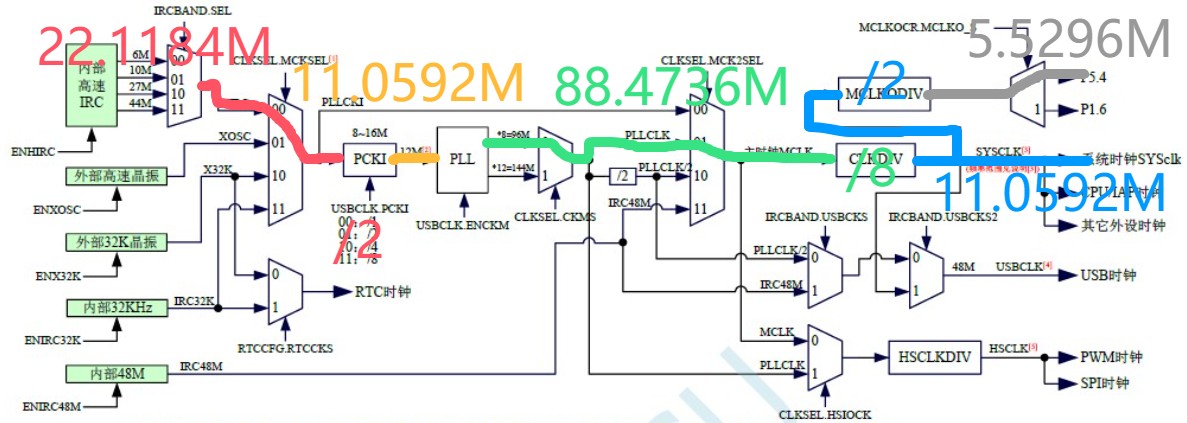

所以我将，MCLKODIV 设置成 2 这样，我就可以在 P54 测量到主时钟频率，P54测量到的的频率大约是 5.56MHz ，乘以2以后是 11.12MHz 正好落在 11.0592MHz 附近。这样可以证明上述代码的 PLL 的设置可以让 SYSCLK 正好是11.0592 MHz

Debu***

Yang.*** 发表于 2024-12-9 17:15
我注意了，
所以我将，MCLKODIV 设置成 2 这样，我就可以在 P54 测量到主时钟频率，P54测量到的的频率大 ...

这样应该可以正常工作的

Yang.***

找到问题了，

其实我就是如你上图所说的方式设置的

不是 CLKDIV 也不是 MCLKODIV
而是 HSCLKDIV 设置的有问题，HSCLKDIV 实际控制了一个 SPI 的时钟，由于SPI的问题导致系统卡死了

不管怎么谢谢你
