AI8051U实验箱电源输入电路中的MOS管和三极管起到什么作用的？

VC***

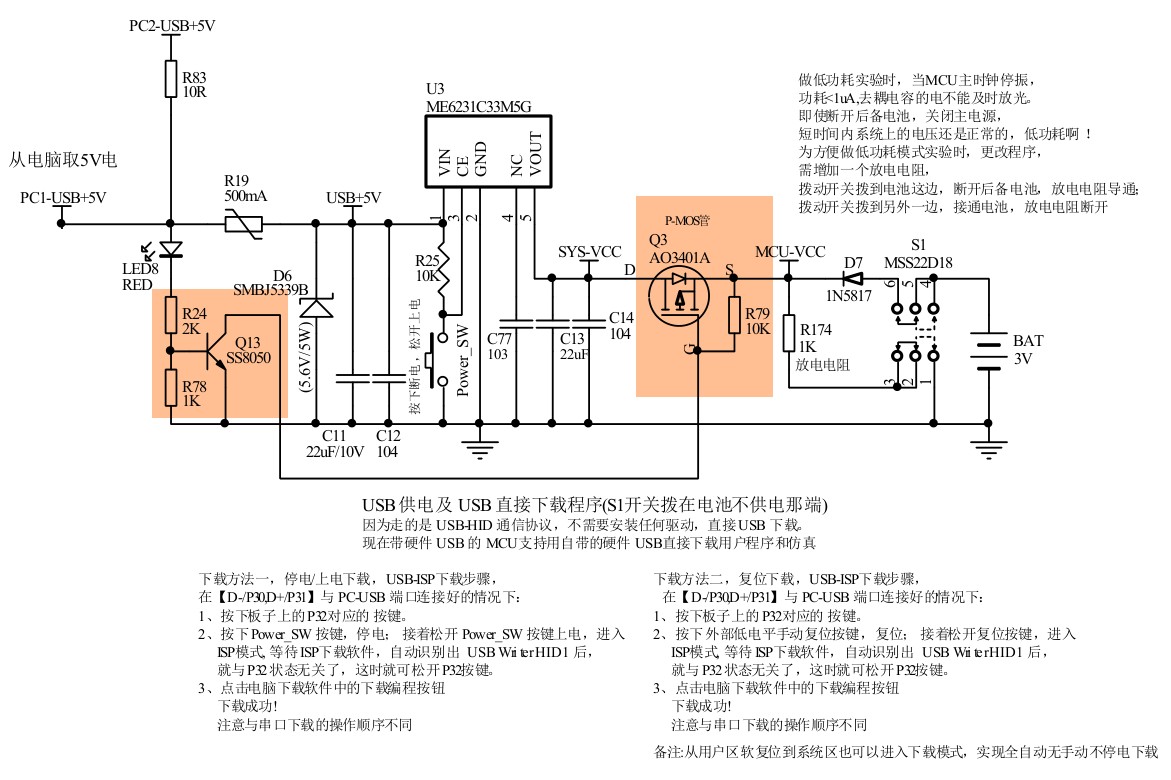

这部分电路没看明白，不知道这个MOS管和三极管起到什么作用




望指点

神***

等梁工来讲

MOS管压差几乎是0，防止外部没电，
防后备电池给 MCU 以外的电路供电的

梁***

三极管做比较器，MSOFET做开关。
当USB输入电压为5V时，三极管导通，从而MOSFET也导通，压降非常小，小于10mV。
当USB端口，电压下降到低于3.5V左右，三极管截止，从而MOSFET也截止，备用电池电流不会倒流到稳压电源电路。
以上电路实现功能：USB-5V供电时，稳压为3.3V给系统供电，USB断开供电时，备用电池供电，电源电路不耗电。

VC***

梁*** 发表于 2024-12-8 18:47
三极管做比较器，MSOFET做开关。
当USB输入电压为5V时，三极管导通，从而MOSFET也导通，压降非常小，小于10 ...

这实现得太妙了！！！

跟着您的思路，一下子就理清了！
