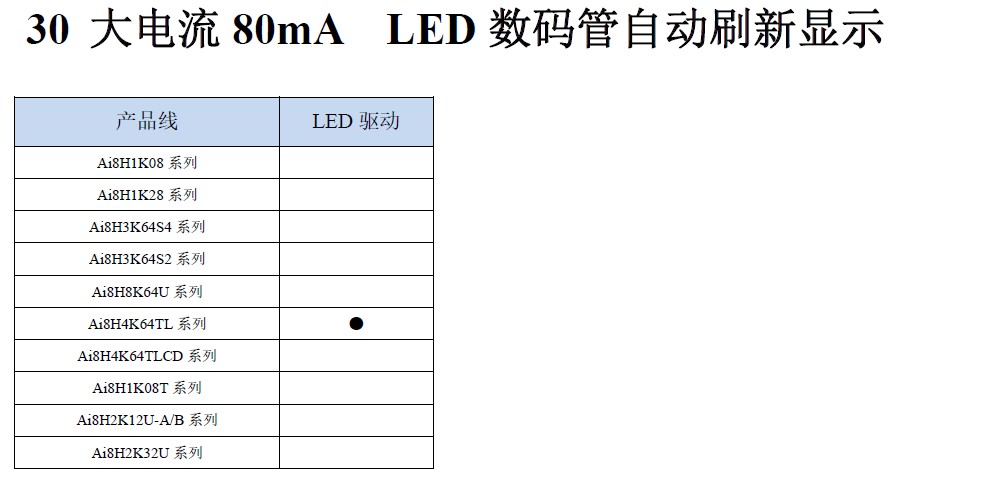

触摸，80mA大电流LED数码管自动刷新显示，8H4K64TL-触摸按键8段数码管测试板-V1.1

CyberH***

桃花*** 发表于 2025-3-16 12:12
LED3-LED18的缺口是正极,还是缺口是负极?

负极

桃花***

CyberH*** 发表于 2025-3-16 17:08
负极

楼主这16个灯，有什么用意么,主要是8个灯,和另外8各个灯是互斥关系。为什么不搞独立的16个灯？

CyberH***

桃花*** 发表于 2025-3-17 11:45
楼主这16个灯，有什么用意么,主要是8个灯,和另外8各个灯是互斥关系。为什么不搞独立的16个灯？ ...

内部是16*3=48个灯
正好剩了8个COM和3个SEG，就都接灯了
16个RGB灯，48个灯，每个都独立可控，不存在互斥的问题

CyberH***

桃花*** 发表于 2025-3-16 12:12
LED3-LED18的缺口是正极,还是缺口是负极?

准确来说是绿色的负极

桃花***

CyberH*** 发表于 2025-3-17 12:23
内部是16*3=48个灯
正好剩了8个COM和3个SEG，就都接灯了
16个RGB灯，48个灯，每个都独立可控，不存在互斥 ...

哦，代码上我不会单独控制每一个灯。
比如原理图上COM0就对应了LED11和LED3,  而
比如：
LED3 的正极是COM0,负极分别是SEGC SEGD SEGE
LED11正极是SEGC SEGD SEGE,负极是COM0
如果SEGC =  1  SEGD = 0 SEGE  = 0;  COM0 = 1 ,
这时候LED3亮LED11不亮对不对，也就是一个亮另一个不亮，不就是互斥么？
你单独控制是咋控制的?能不能指点下?

COM1就对应了LED12和LED4,
LED4 的正极是COM1,负极分别是SEGC SEGD SEGE
LED12正极是SEGC SEGD SEGE,负极是COM1
这时SEGC =  1  SEGD = 0 SEGE  = 0;  COM1 = 0,
这时LED4灭LED12亮

CyberH***

桃花*** 发表于 2025-3-17 19:48
哦，代码上我不会单独控制每一个灯。
比如原理图上COM0就对应了LED11和LED3,  而
比如：

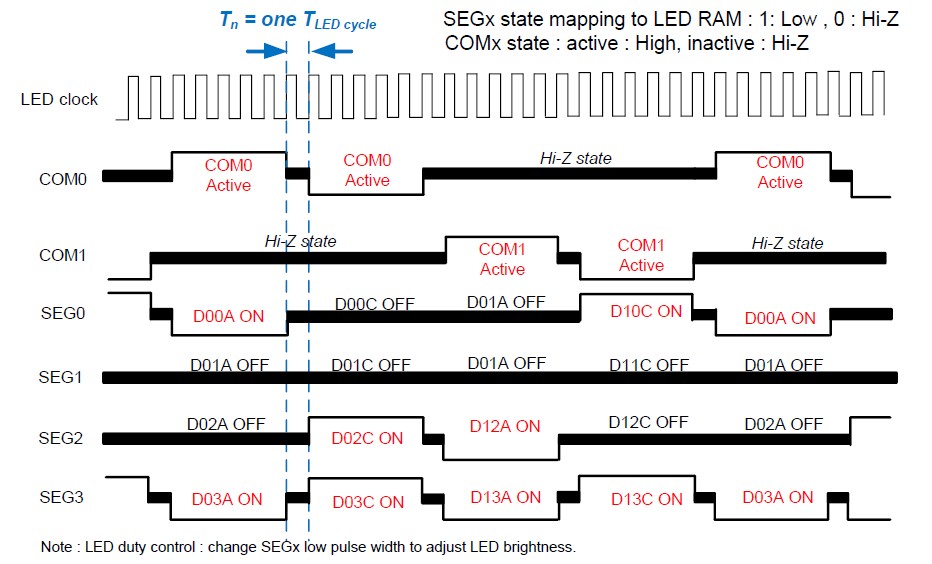

和数码管一样，使用硬件LED驱动器

桃花***

jackf***

桃花***

CyberH*** 发表于 2025-3-17 12:28
准确来说是绿色的负极

请指点一下
我说的是LED的那两排焊点

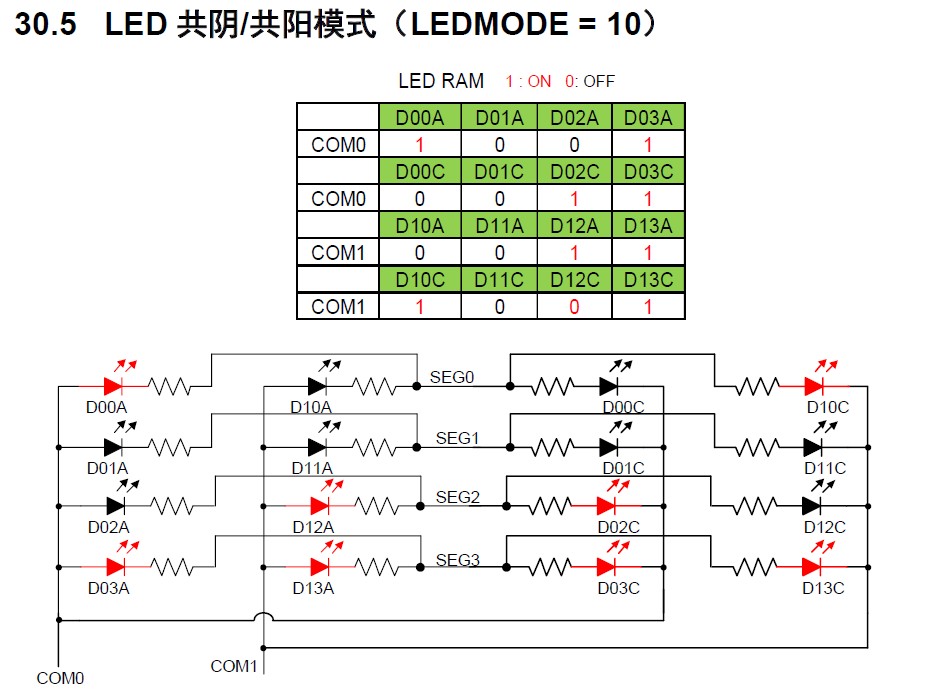

那为什么LED灯的前8个的COM在板上的最上边一排，后8个LED的COM在板子的下边一排,
我就想知道LED的正极接的是COM口还是负极接的是COM口。
还是说像原理图上前8个LED的正极接COM口，后8个LED负极接COM口

CyberH***

桃花*** 发表于 2025-4-2 08:38
请指点一下
我说的是LED的那两排焊点

前8个LED的正极接COM口，后8个LED负极接COM口
