发表于 2024-12-2 22:41:54 | 显示全部楼层 |阅读模式
兴趣是最好的学习动力。有句话说:活到老,学到老!学习从什么时候开始都不晚。今天开始第一步!

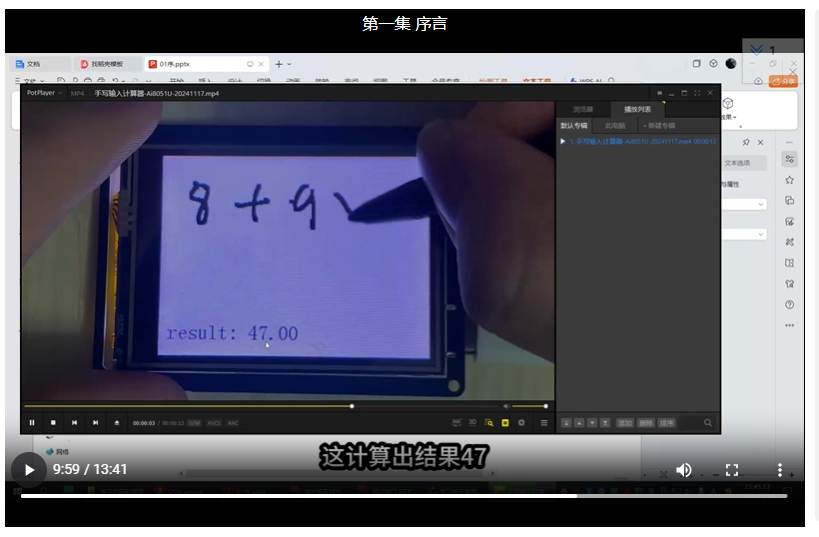

第一集:主要介绍8051U的一些强劲功能和实验板上的实验演示。
屏幕截图 2024-12-02 223013.png
这个世界发展很快,只有不断充实自己,才能跟上时代步伐。
2 喜欢他/她就送朵鲜花吧,赠人玫瑰,手有余香!
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-3 14:13:24 | 显示全部楼层


第二集:先跟着喊一下口号:哪怕梦想让我们拼得遍体鳞伤,这一次我们也要通往直前。

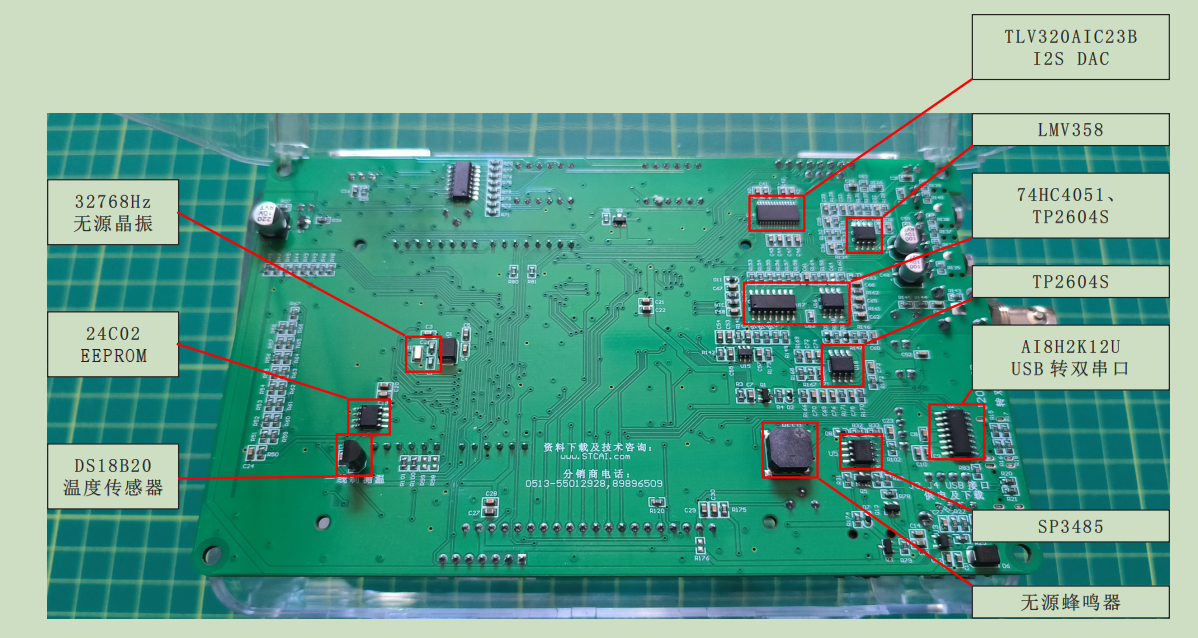

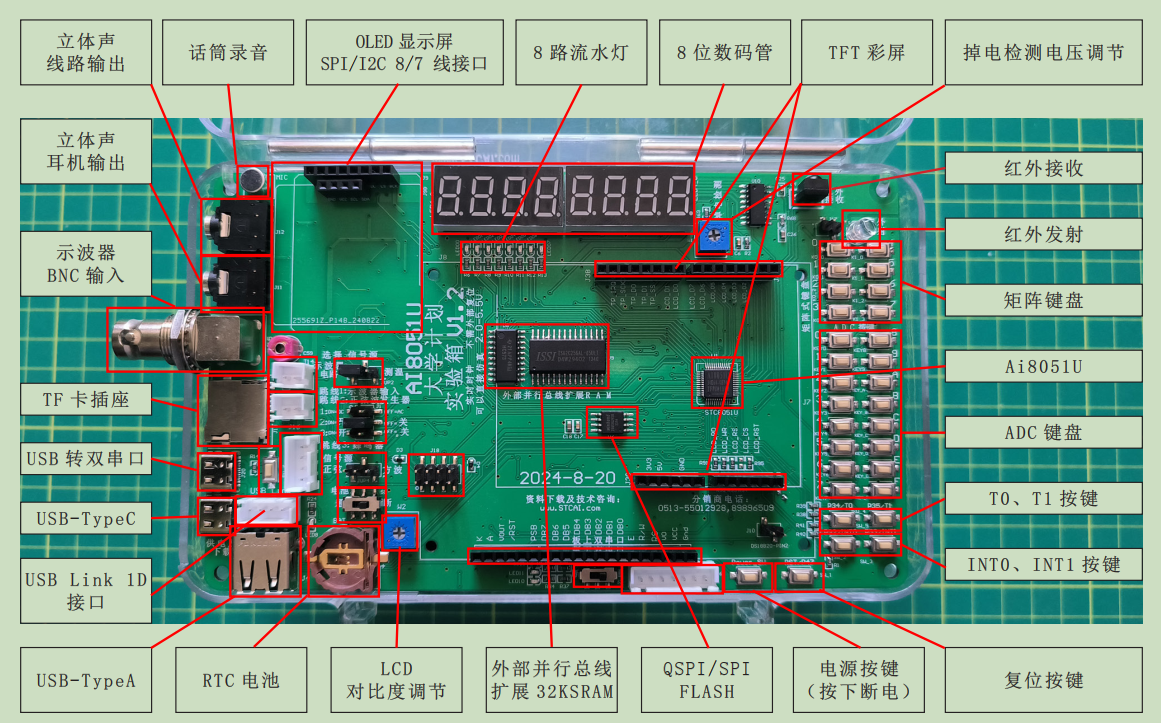

开发板功能介绍:

屏幕截图 2024-12-03 133604.png 屏幕截图 2024-12-03 133708.png


环境的搭建:




1. keil C251的安装及注册

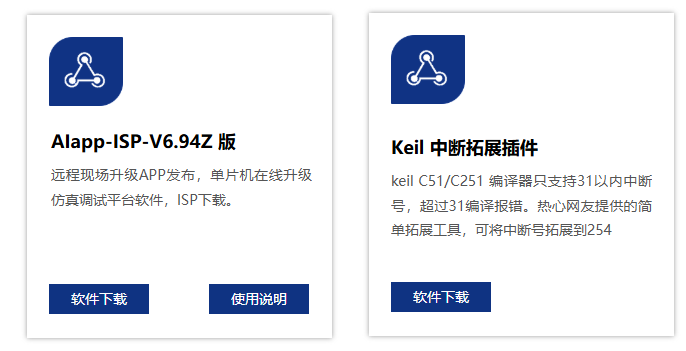

2. 在STC官网下载ISP及Keil 中断拓展插件
屏幕截图 2024-12-03 134251.png

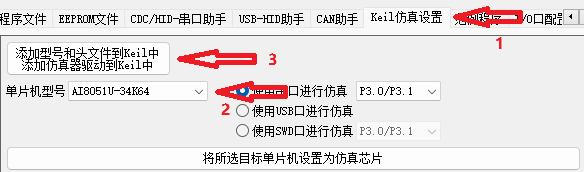

打开AIapp-ISP-v6.94Z.exe。并按以下步骤添加头文件和仿真驱动至Keil,ps:选择自己的安装目录
屏幕截图 2024-12-03 134538.png

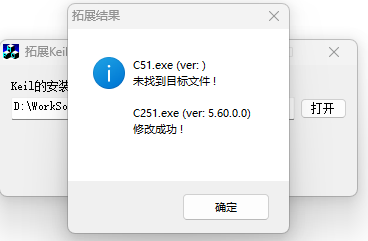

3. 解压拓展Keil的C代码中断号.zip,安装中断号拓展插件
屏幕截图 2024-12-03 140444.png
4. 下载程序验证,(由于没有实验板,只记录硬件操作)
* 按下板子上的 P3.2/INT0 按键
* 给目标芯片重新上电,等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”
* 松开P3.2按键,就可以将编译好的hex文件下载到实验板中验证实验结果了。




回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-3 22:13:11 | 显示全部楼层

[i=s] 本帖最后由 冰封眸 于 2024-12-3 22:18 编辑 [/i]<br /> <br /> <video class="boan_video" style="background: #000;aspect-ratio: auto;" width="auto" height="480"" poster=""controls="controls"><source src="forum.php?mod=attachment&aid=NzQwNTN8YWFiYzZmNjl8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/mp4><source src="forum.php?mod=attachment&aid=NzQwNTN8YWFiYzZmNjl8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/quicktime><source src="forum.php?mod=attachment&aid=NzQwNTN8YWFiYzZmNjl8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/ogg>Your browser does not support video tags.</video><video class="boan_video" style="background: #000;aspect-ratio: auto;" width="auto" height="480"" poster=""controls="controls"><source src="forum.php?mod=attachment&aid=NzQwNTJ8MDRjNTZkMDJ8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/mp4><source src="forum.php?mod=attachment&aid=NzQwNTJ8MDRjNTZkMDJ8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/quicktime><source src="forum.php?mod=attachment&aid=NzQwNTJ8MDRjNTZkMDJ8MTc0NjU0MDc4OHwwfDEyMzEx&noupdate=yes" type=video/ogg>Your browser does not support video tags.</video>

第三集 点亮第一颗LED

1. 新建Keil工程

  • 打开Keil软件,点击菜单Project->New uVision Project,将工程文件名保存到相应的文件夹中

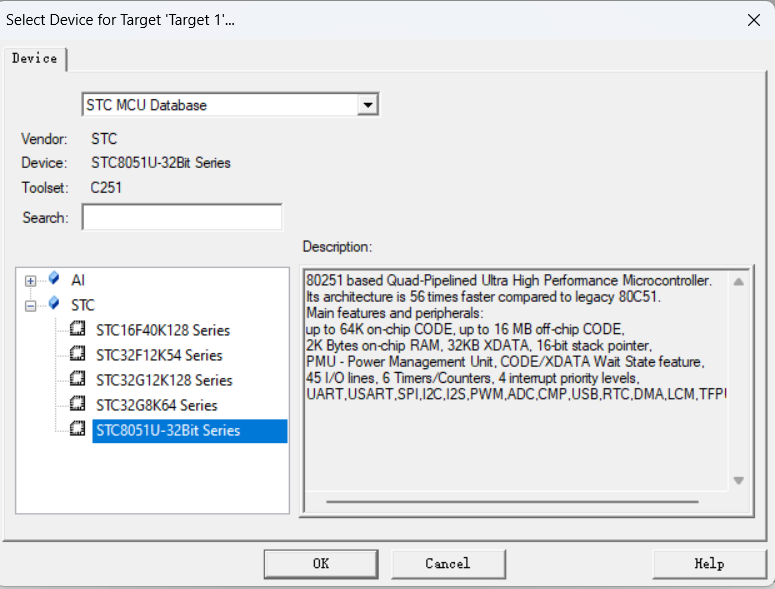

  • 按下图所示选择STC8051U-32Bit Series 屏幕截图2024-12-03213334.png

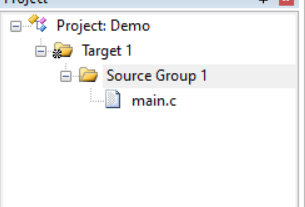

  • 新建一个文件(Ctrl+N),并将其保存成main.c,并将main.c加入到工程文件中 image.png

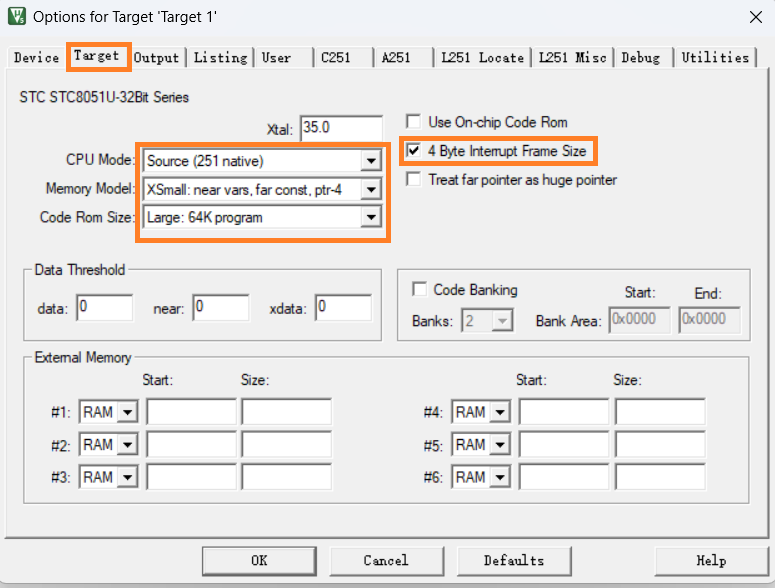

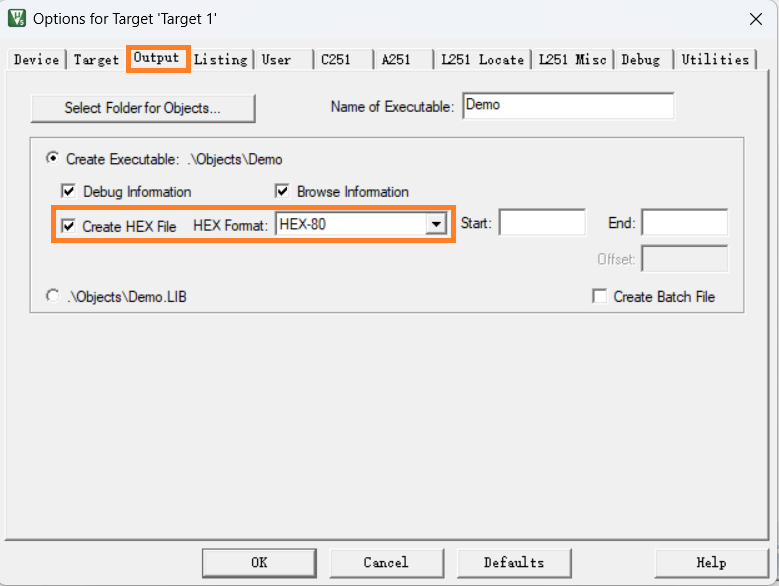

  • 将Options选项按以下方式设置 屏幕截图2024-12-03214339.png 屏幕截图2024-12-03214517.png

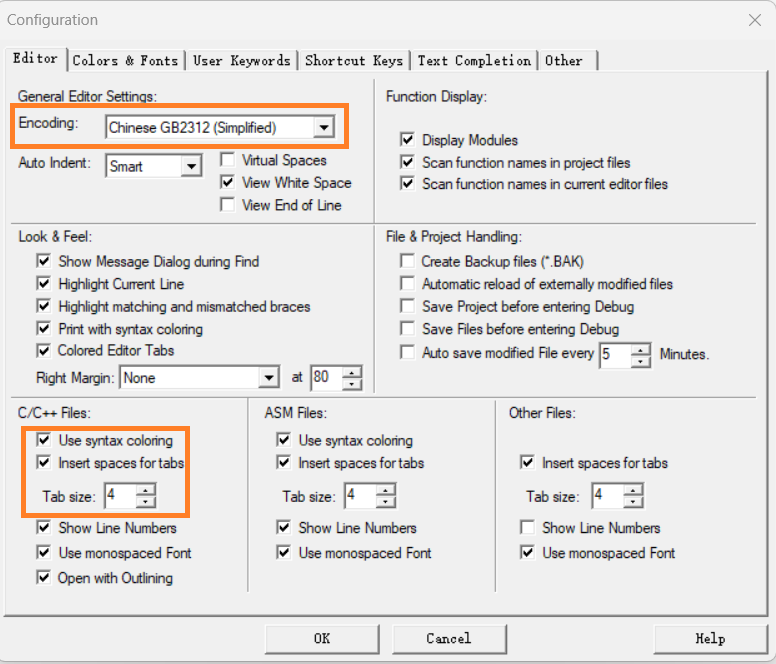

  • 点击Configuration,配置文本编码和Tab键插入的空格数 屏幕截图2024-12-03214958.png
  • 代码编写
  • image.png

    2. 点亮LED灯

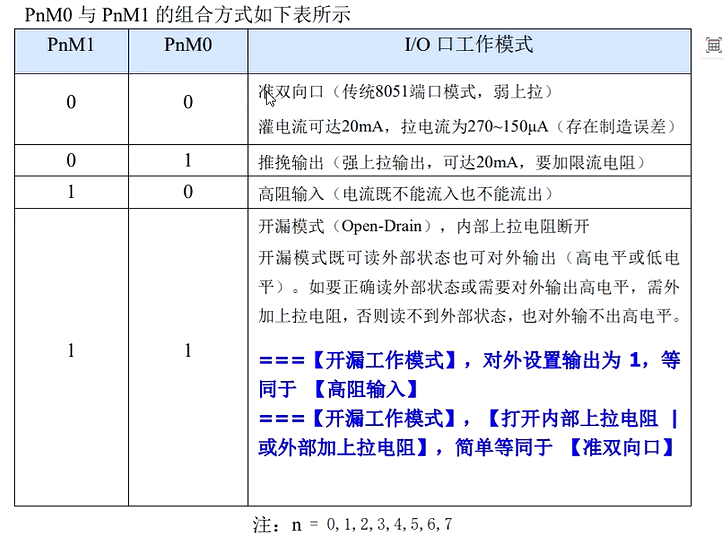

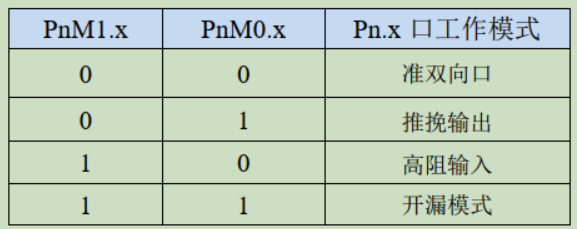

  • Ai8051U系列单片机所有I/O口均有4种工作模式:准双向口、推挽输出、高阻输入、开漏模式。使用端口模式配置寄存器(PxM0,PxM1)配置 image.png

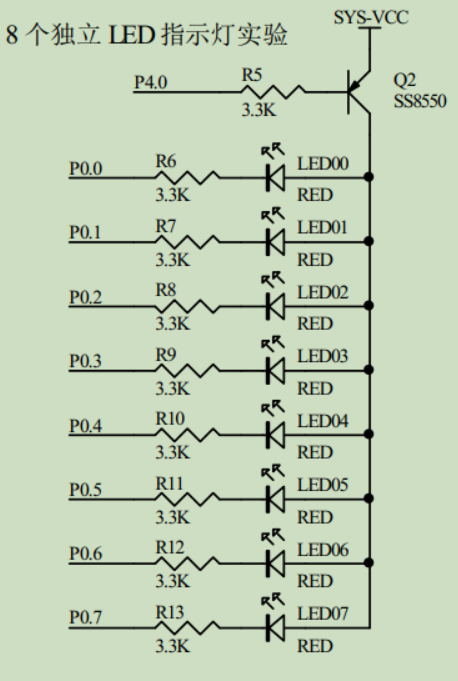

  • 实验板上LED原理图如下: image.png

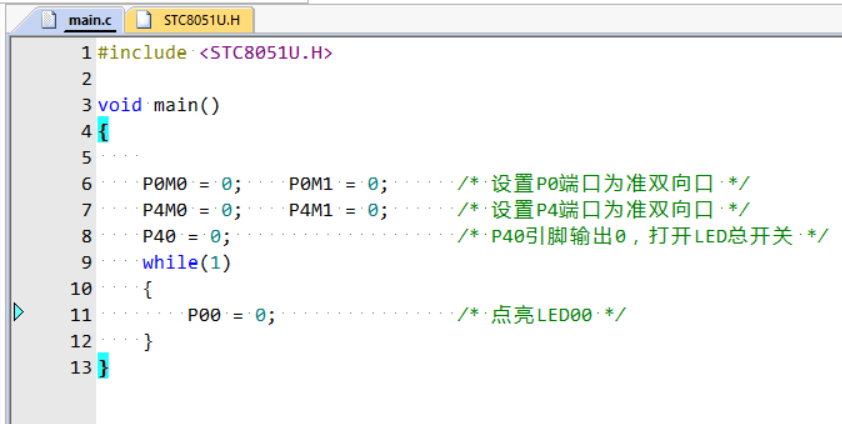

  • 设置P40,P00输出0,可点亮LED00,代码编写如下: image.png
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-4 23:05:38 | 显示全部楼层

第四集 USB不断电下载

下载USB驱动

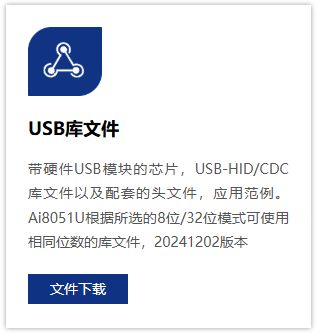

  • 从官网下载USB库文件,并解压 屏幕截图2024-12-04222016.png 得到以下的文件 image.png

库文件加入工程

  • 将stc32_stc8_usb.h和查询模式STC-CDC库文件夹中的stc_usb_cdc_32.LIB加入到工程文件中 image.png

  • 参考例程编写如下代码

    #include <AI8051U.H>
    #include "stc32_stc8_usb.h"

    char *USER_DEVICEDESC = NULL;
    char *USER_PRODUCTDESC = NULL;
    char *USER_STCISPCMD = "@STCISP#";      /* 对应ISP设置的自定义命令 */

    void main()
    {
        P_SW2 |= 0x80;                      /* 需要使用扩展的特殊功能寄存器SFR(XFR) */

        /* 将P0~P7端口全部设置为准双向*/
        P0M1 = 0x00;   P0M0 = 0x00;
        P1M1 = 0x00;   P1M0 = 0x00;
        P2M1 = 0x00;   P2M0 = 0x00;
        P3M1 = 0x00;   P3M0 = 0x00;
        P4M1 = 0x00;   P4M0 = 0x00;
        P5M1 = 0x00;   P5M0 = 0x00;
        P6M1 = 0x00;   P6M0 = 0x00;
        P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     /* USB CDC 接口配置 */

        EA = 1;                                         /* 总中断使能 */

        while (DeviceState != DEVSTATE_CONFIGURED);     /* 等待USB完成配置 */
        while(1)
        {
            if (bUsbOutReady)
            {
                USB_SendData(UsbOutBuffer,OutNumber);   /* 发送数据缓冲区,长度(接收数据原样返回, 用于测试)*/

                usb_OUT_done();
            }
            /* 用户代码 */
        }
    }

设置ISP选项

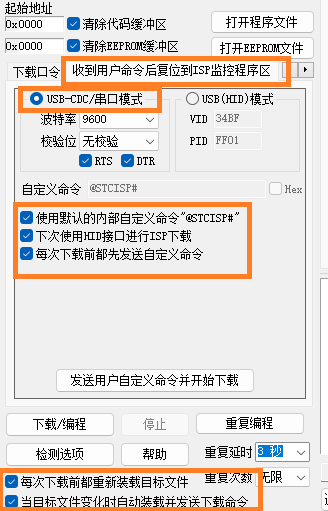

  • 按以下选项设置ISP 屏幕截图2024-12-04230123.png 通过这样的设置后,除第一次需要按P3.2和电源键外,后面每次都可以自动下载程序。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-5 21:51:53 | 显示全部楼层

第五集 C语言基础

USB-CDC串口printf函数的实现

在头文件stc32_stc8_usb.h中,打开 #define PRINTF_USB,这将使 #define printf printf_usb语言变为有效,我们在程序中使用的printf被重定向为printf_usb。

代码实现如下

while(1)
{
    if (bUsbOutReady)                           /*  */
    {
        //USB_SendData(UsbOutBuffer,OutNumber);   /* 发送数据缓冲区,长度(接收数据原样返回, 用于测试)*/
        printf("Ai8051 yyds/r/n");
        usb_OUT_done();
    }
    /* 用户代码 */
}

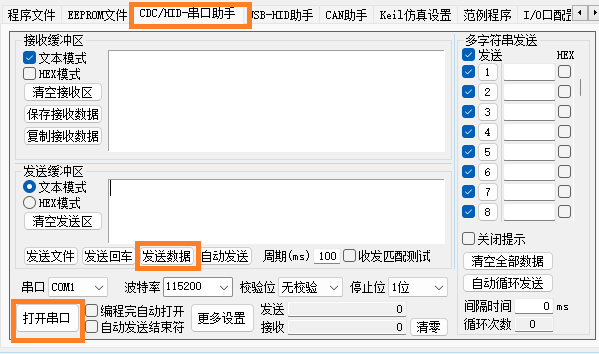

打开ISP软件,可以进行CDC-串口调试


进制简介

二进制,八进制,十进制,十六进制

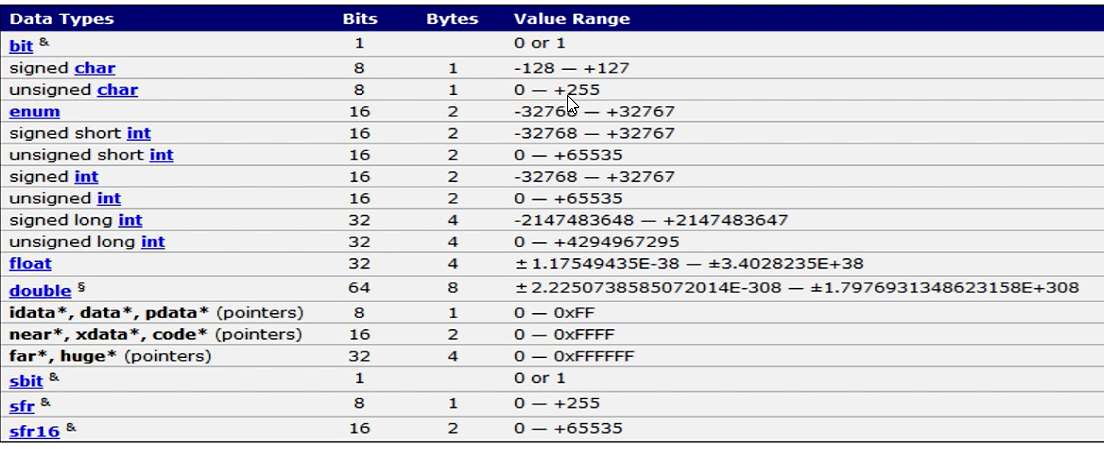

数据的基本类型


如果要使用64位的变量,比如double,需要要文件头加入语句:#pragma float64

C语言的常用运算符

  • 算术运算符:+ - * / % ++ --
  • 关系运算符:> < == >= <= !=
  • 逻辑运算符:&& || ^
  • 赋值运算符:= += -= *= /= <<= <<= &= |= ^=
  • 位运算符:<< >> & | ^ ~
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-6 00:58:03 | 显示全部楼层

第六集 IO输入输出

GPIO概念

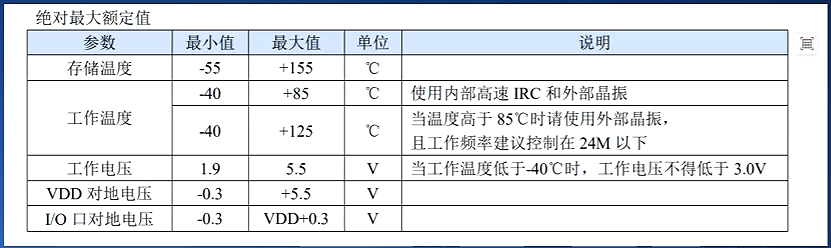

GPIO通用输入输出端口,以下是Ai8051U系统GPIO口的电气特性


工作模式,在准双向口工作模式下,灌电流可达20mA,拉电流为270~150uA

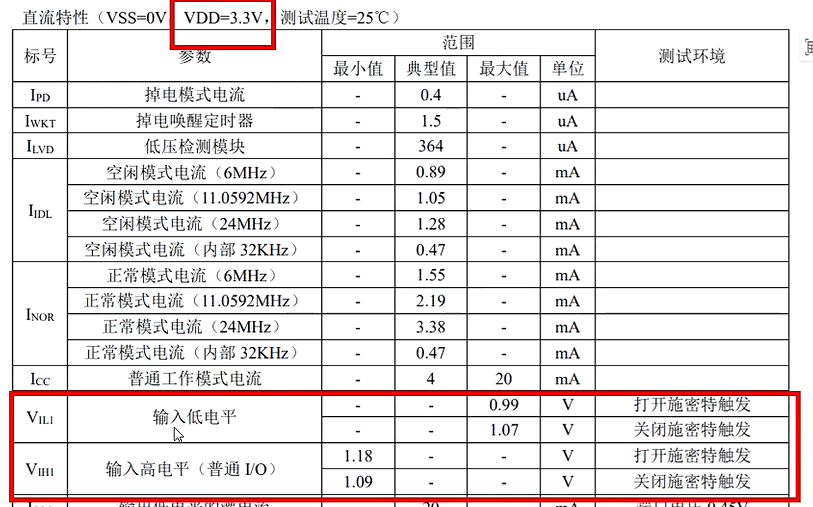

在实验箱3.3V供电电压的特性如下表所示,默认情况下是打开施密特触发器,即高电平不能低于1.18V,低电平不能高于0.99V


按键输入检测

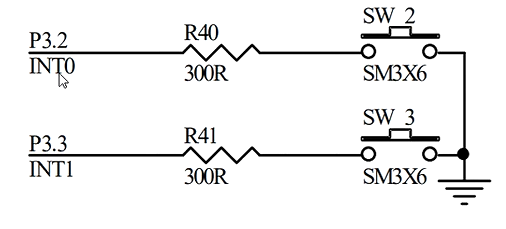

电路原理图

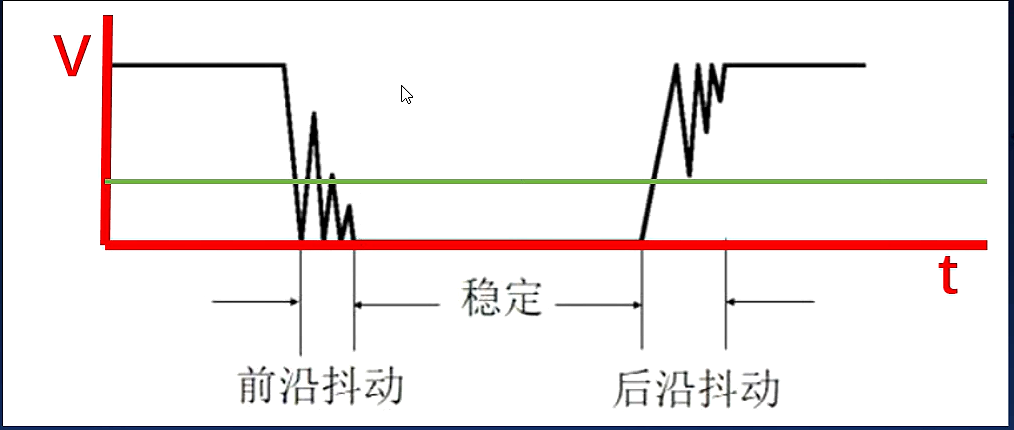

当SW2按下时,P32的输入为0,只要判断P32是否为0,即可判断出SW2是否被按下。按键被按下进,分出现拉动的现像,如下图所示:

屏幕截图2024-12-05233934.png 因此在判断时,因延时20ms后再判断一次按键是否被按下

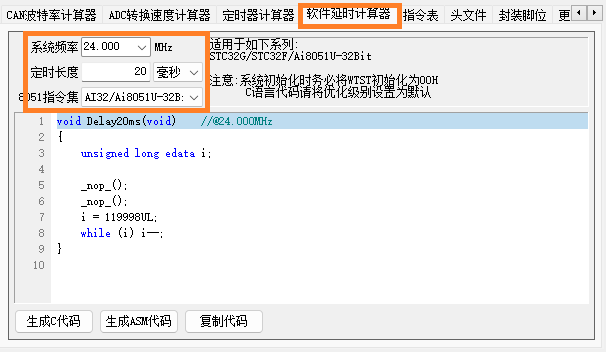

延时函数

打开IPS软件,选择如下:


将代码复制到工程中,并编写如下代码:

#include <AI8051U.H>
#include <intrins.h>                   /* _nop_()函数的头文件 */
#include "stc32_stc8_usb.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";      /* 对应ISP设置的自定义命令 */

sbit SW2 = P3^2;                        /* 定义按键SW2对应IO口 */
sbit LED0 = P0^0;                       /* 定义LED0对应IO口 */

void Delay20ms(void)    //@24.000MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 119998UL;
    while (i) i--;
}

void main()
{
    u8 state = 0;                       /* 按键是否按下标志位 */
    WTST = 0;                           /* 设置程序指令延时参数,0:CPU执行速度最快 */
    EAXFR = 1;                          /* 需要使用扩展的特殊功能寄存器SFR(XFR) */
    CKCON = 0;                          /* 提高访问XRAM速度 */

    /* 将P0~P7端口全部设置为准双向*/
    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

    usb_init();                                     /* USB CDC 接口配置 */

    EA = 1;                                         /* 总中断使能 */
    P40 = 0;
    while (DeviceState != DEVSTATE_CONFIGURED);     /* 等待USB完成配置 */
    while(1)
    {
        if (bUsbOutReady)                           /*  */
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   /* 发送数据缓冲区,长度(接收数据原样返回, 用于测试)*/
            usb_OUT_done();
        }
        if (SW2 == 0)                                   /* 按键被按下 */
        {
            Delay20ms();                                /* 延时20MS消抖 */
            if (SW2 == 0)
            {
                state = ~state;
                LED0 = state;
                while (SW2 == 0)
                    ;                                   /* 等待按键松开 */
            }
        }
    }
}

以上代码实现SW2按一下,LED0亮,再按一下,LED0灭的功能

回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-7 00:15:34 | 显示全部楼层

第七集 定时器中断

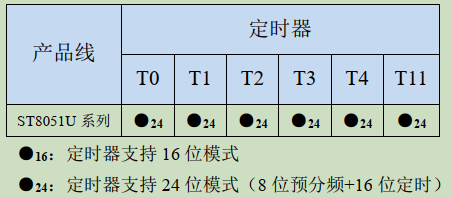

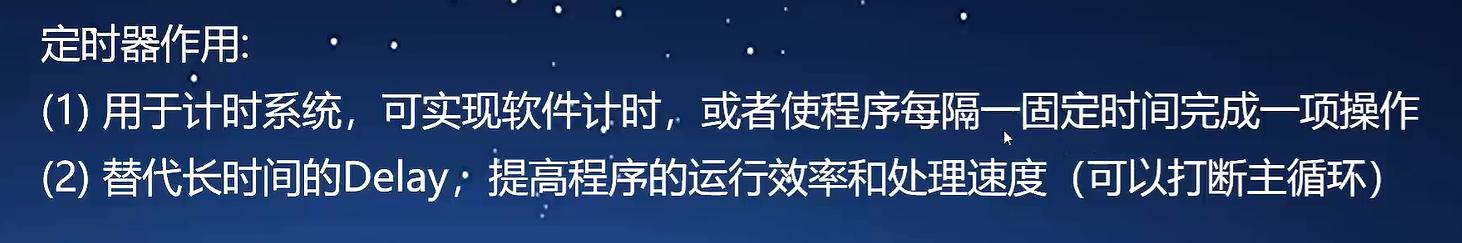

定时器简介



使用定时器

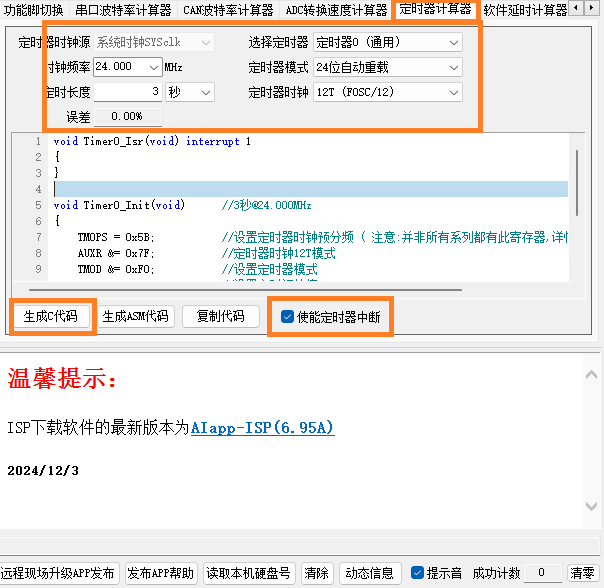

打开ISP软件,进行如下设置:


复印以下代码到工程文件中:

void Timer0_Isr(void) interrupt 1
{
}

void Timer0_Init(void)		//3秒@24.000MHz
{
	TM0PS = 0x5B;			//设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x3F;				//设置定时初始值
	TH0 = 0x01;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;				//使能定时器0中断
}

寄存器介绍

TMxPS (x=0,1,2,3,4)

定时器x时钟预分频寄存器(8位):定时器x的时钟 = 系统时钟SYSclk / (TMxPS + 1)

AUXR辅助寄存器1


B7 B6位定时器0和1速度控制位,0:12T模式,1:1T模式

TMOD定时器0/1模式寄存器


TL0/1,TH0/1 定时器0/1计数寄存器

当定时器/计数器工作在16位模式时,TL和TH组合成一个16位寄存器。

代码编写

#include <AI8051U.H>
#include "stc32_stc8_usb.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";      /* 对应ISP设置的自定义命令 */

sbit LED0 = P0^0;


void Timer0_Init(void);

void main()
{
    P_SW2 |= 0x80;                      /* 需要使用扩展的特殊功能寄存器SFR(XFR) */

    /* 将P0~P7端口全部设置为准双向*/
    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

    usb_init();                                     /* USB CDC 接口配置 */
    Timer0_Init();
    EA = 1;                                         /* 总中断使能 */
    P40 = 0;

    while (DeviceState != DEVSTATE_CONFIGURED);     /* 等待USB完成配置 */
    while(1)
    {
        if (bUsbOutReady)                           /*  */
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   /* 发送数据缓冲区,长度(接收数据原样返回, 用于测试)*/
            usb_OUT_done();
        }
    }
}

void Timer0_Init(void)		//3秒@24.000MHz
{
	TM0PS = 0x5B;			//设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x3F;				//设置定时初始值
	TH0 = 0x01;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;				//使能定时器0中断
}

void Timer0_Isr(void) interrupt 1
{
    LED0 = ~LED0;
}
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:51
  • 最近打卡:2025-04-27 14:40:11
已绑定手机

16

主题

468

回帖

2167

积分

版主

积分
2167
QQ
发表于 2024-12-10 14:29:05 | 显示全部楼层
再接再励,免费送试验箱一套方便前几集的硬件操作+后续学习!
www.STCAI.com
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:51
  • 最近打卡:2025-04-27 14:40:11
已绑定手机

16

主题

468

回帖

2167

积分

版主

积分
2167
QQ
发表于 2024-12-11 10:47:26 | 显示全部楼层
昨天已安排了,请注意查收
www.STCAI.com
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-02-25 15:40:39
已绑定手机

1

主题

9

回帖

143

积分

注册会员

积分
143
发表于 2024-12-18 22:22:40 | 显示全部楼层

番外篇 代码整理

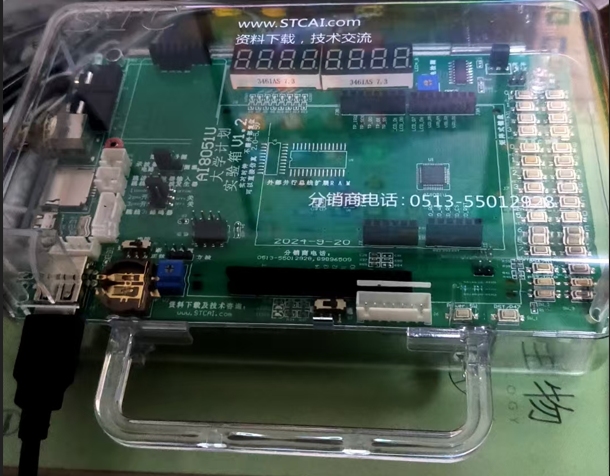

几天前收到了实验箱,很感谢baoquan 论坛这种免费+包邮(而且还是包的是顺风)送实验箱的活动。 工具在手,天下我有。哈哈~~~!(这几天工作很忙,感谢晚了,见谅,见谅!)


前言

第八集介绍了模块化编程的方式方法,再加上正好收到了实验箱,于是我将前几集的代码重新做了整理,并将实验结果进行了验证。

工程模板建立

  • 新建Template文件夹,并使用Keil在该文件夹中新建一个AI8051U工程
  • 新建并编写sys_init.h文件,该文件将外设所需要的头文件include到此文件中
#ifndef __SYS_INIT_H
#define __SYS_INIT_H

/* Includes ------------------------------------------------------------------*/
#include <AI8051U.H>

void SYS_Init(void);
#endif
  • 新建并编写sys_init.c文件,主要是系统初始化函数编写处,并将文件文件加入工程项目中。
#include "sys_init.h"
void SYS_Init(void)
{
    // 代码编写
}
  • main.c文件
#include "sys_init.h"

void main()
{
    SYS_Init();
    while(1)
    {

    }
}
  • 新建并编写sys_config.h文件,其内容是系统的配置参数,比如主频等
#ifndef __SYS_CONFIG_H
#define __SYS_CONFIG_H

//========================================================================
//                               主时钟定义
//========================================================================
#define MAIN_Fosc        24000000L    //定义主时钟 24M

#endif
  • 至此工程模板建立完成
  • 流水灯项目

  1. 在复制工程模板项目文件夹,并在该工程中新建并添加led.h和led.c文件
#ifndef __LED_H
#define __LED_H

/* Includes ------------------------------------------------------------------*/
#include "delay.h"
#include <intrins.h>
#include <AI8051U.H>

#define        LED_PORT        P0              // 定义LED端口
#define        LED_SW          P40             // 定义LED组开关

void LED_Init();
void chasing_led();
#endif
#include "led.h"

void LED_Init()
{
    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    LED_PORT = 0xFE;
    LED_SW = 0;
}

void chasing_led()
{
    Delay_ms(1000);
    LED_PORT = _cror_(LED_PORT, 1);
}
  1. 新建delay.c和delay.h文件
#ifndef __DELAY_H
#define __DELAY_H

/* Includes ------------------------------------------------------------------*/
#include <intrins.h>

void Delay1ms(void);
void Delay_ms(unsigned int ms);
#endif
#include "delay.h"

void Delay1ms(void)	//@24.000MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    _nop_();
    i = 5998UL;
    while (i) i--;
}

void Delay_ms(unsigned int ms)
{
    while (ms-- > 0)
    {
        Delay1ms();
    }
}
  1. 修改sys_init.h
#ifndef __SYS_INIT_H
#define __SYS_INIT_H

/* Includes ------------------------------------------------------------------*/
#include <AI8051U.H>
#include "sys_config.h"
#include "led.h"


void SYS_Init(void);
#endif
  1. 修改sys_init.c
/* Includes ------------------------------------------------------------------*/
#include "sys_init.h"
/**
 * @brief       系统初始化函数
 * @param       无
 * @retval      无
 */
void SYS_Init(void)
{
    WTST = 0;  //设置程序指令延时参数,赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度
    LED_Init();
}
  1. 修改main.c
#include "sys_init.h"

void main()
{
    SYS_Init();
    while(1)
    {
        chasing_led();
    }
}
  1. 编译并将.hex文件下载至实验箱验证

回复 支持 反对

使用道具 举报 送花

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|小黑屋|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-5-6 22:13 , Processed in 0.156202 second(s), 107 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
