《8051U深度入门到32位51大型实战教学视频》学习打卡

AI*** · 发表于 2024-12-2 09:45:54

第一课：序言。介绍了AI8051U特色功能模块：屏幕显示和视频播放（flash编程器）；IIS录放音；PWM_DMA；频谱分析仪（上位机）；手写计算器；QSPI、PWM移相、硬件乘除、单精度浮点。支持32位、8位指令集，兼容89C52RC、12C5A60S2。USB直接下载和仿真，全球唯一 12K SRAM, 128K Flash,CAN/Lin,轨到轨比较器，PWM; DMA支持: 12位ADC，4组串口，SPI,I2C，TFT-i8080/M6800 接口

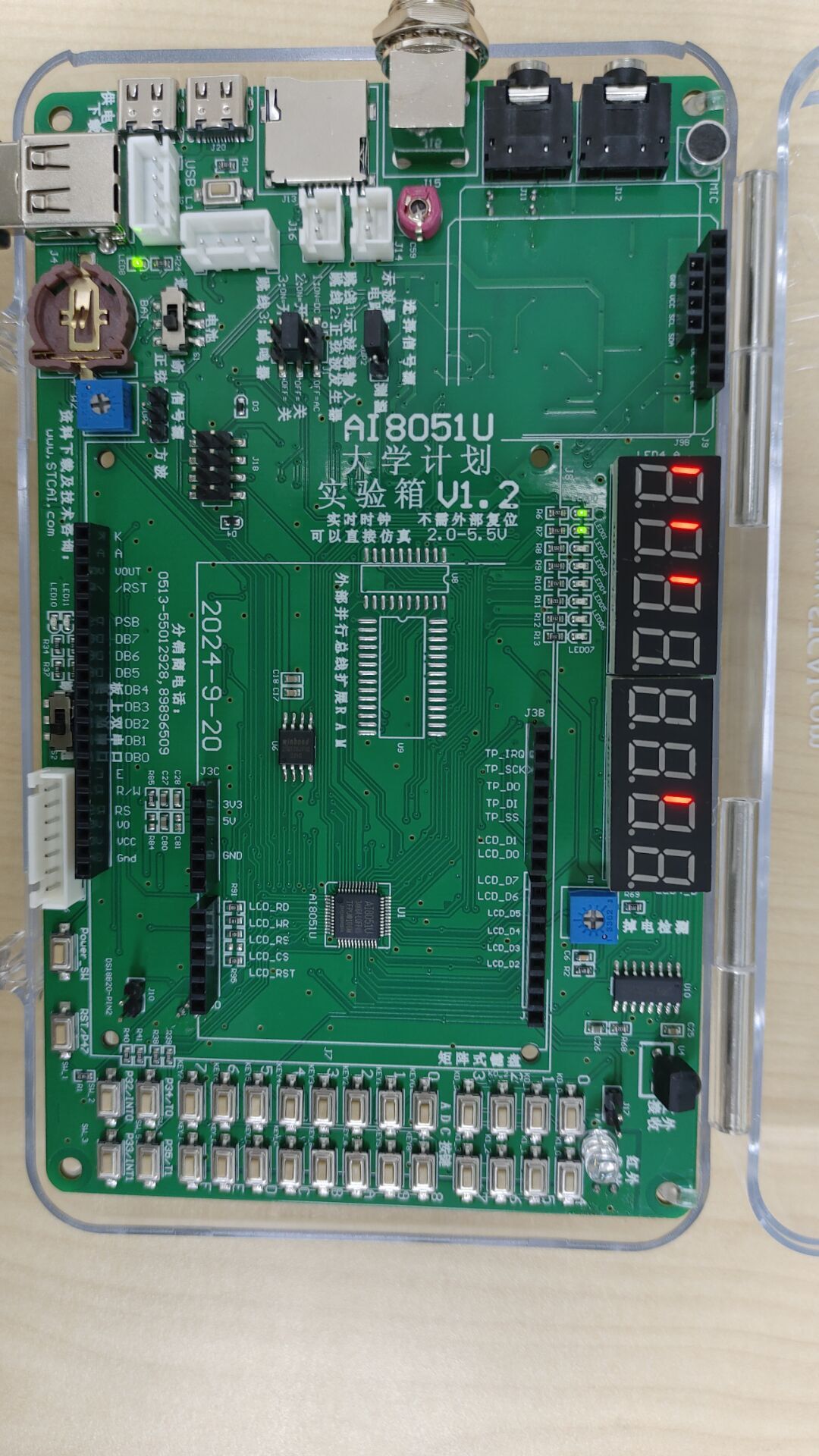

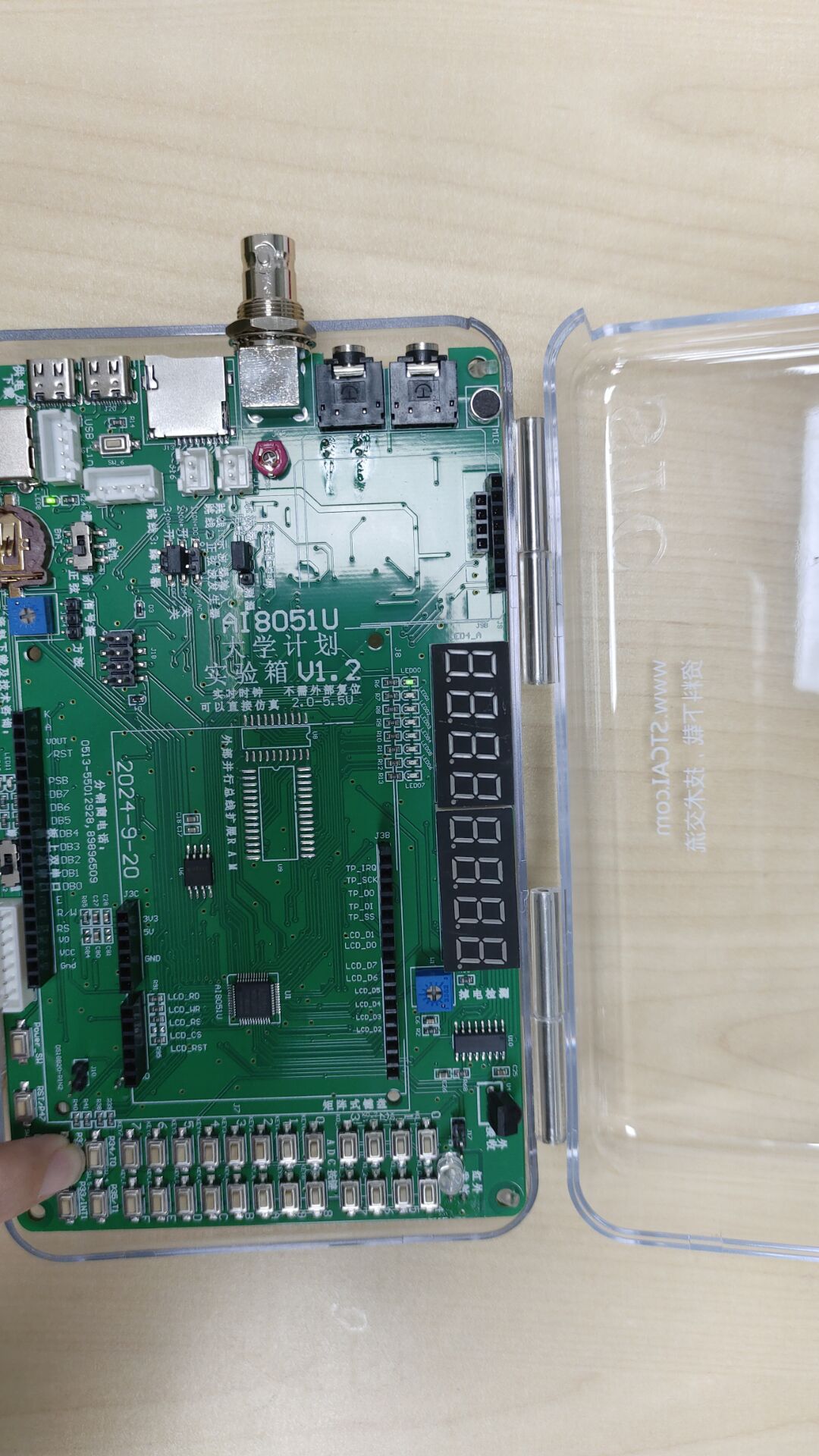

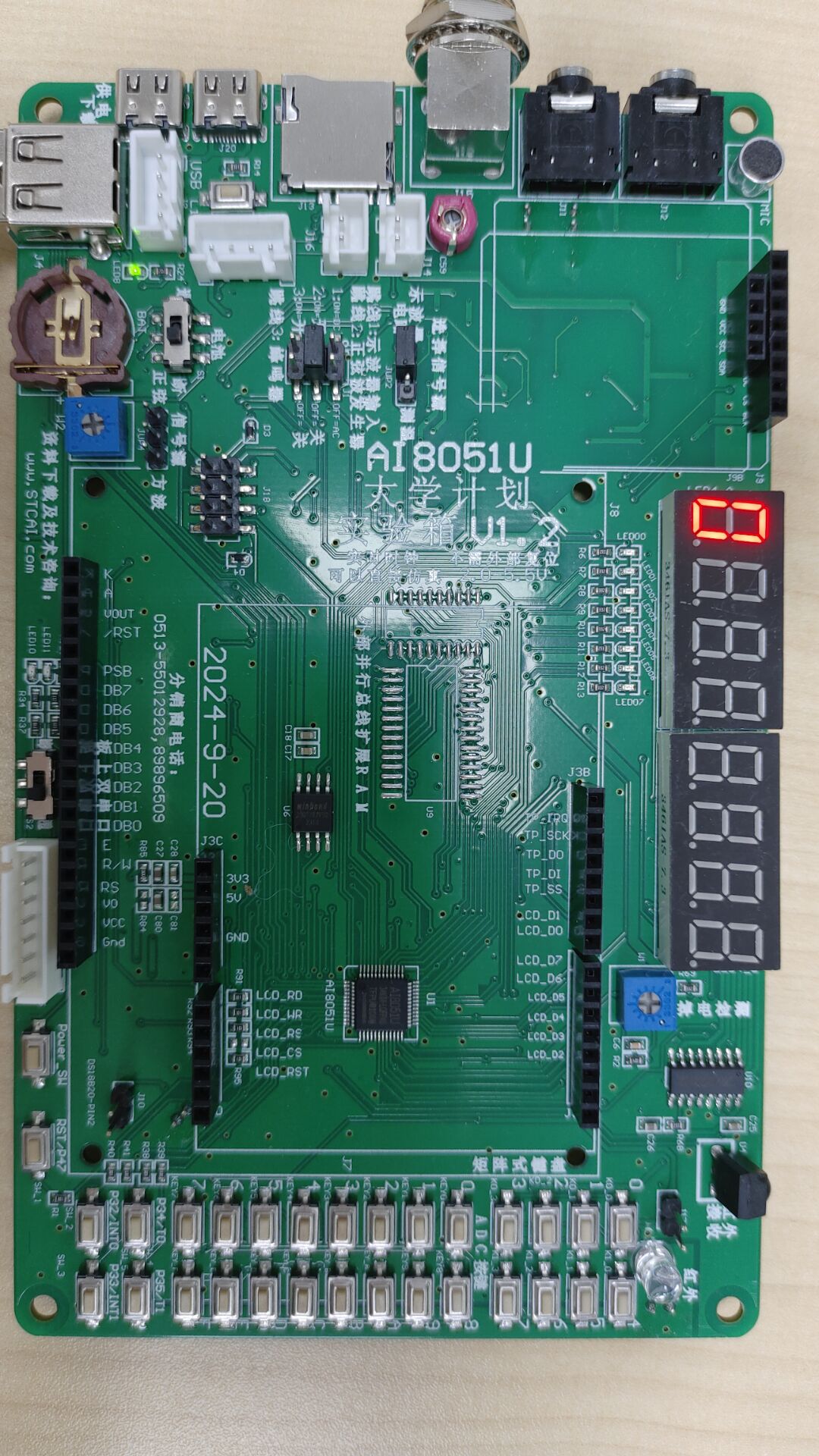

第二课：实验箱介绍。红色电容器用来调节示波器波形。矩阵键盘：行列独立控制，横向4个脚纵向2个脚控制8个键。ADC键盘：1个脚控制16个键。下载安装keil、ISP软件，往实验箱里下载跑马灯程序

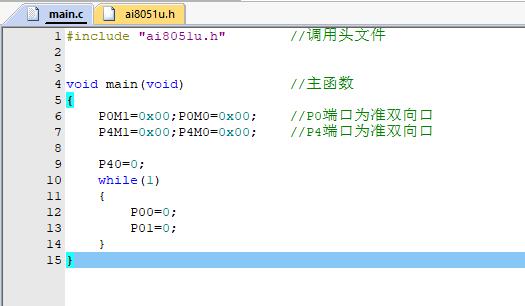

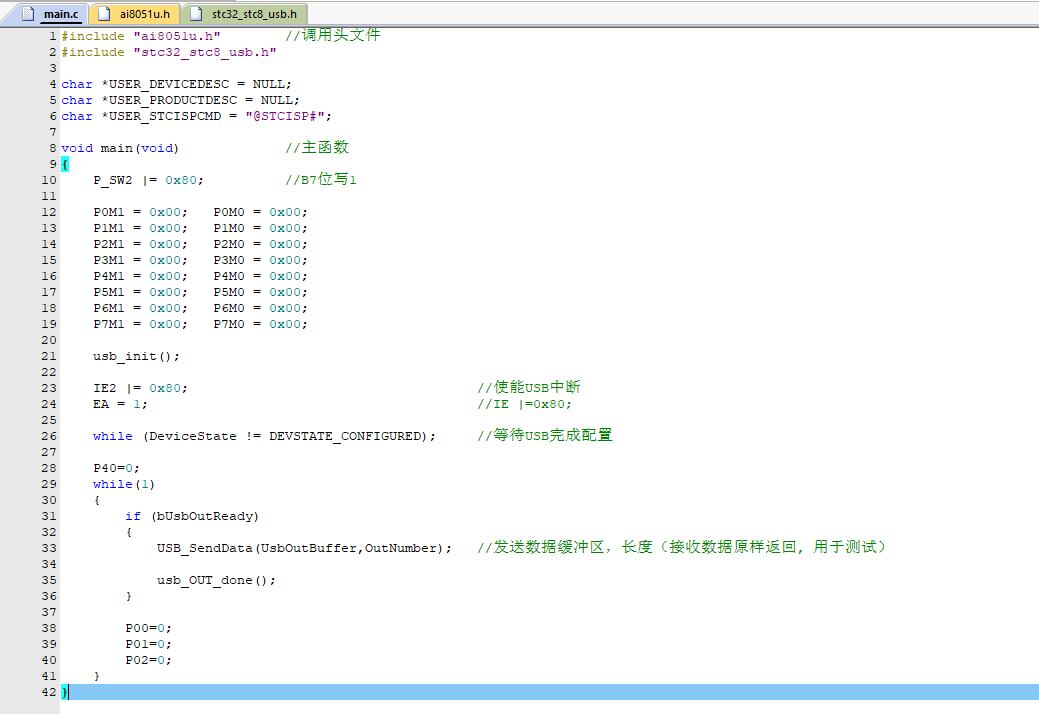

第三课：点灯。三极管工作原理。设置IO口模式，二进制写法：P0M0=0000 0000;十六进制写法：P0M0=0x00；编译成功，点灯成功。

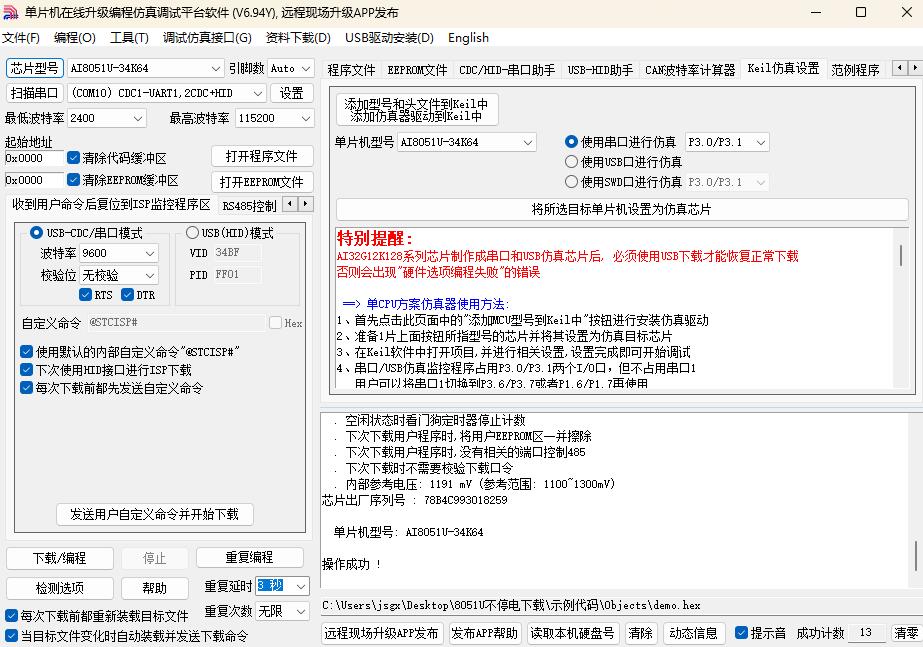

第四课：不停电下载。有查询模式和中断模式。编译报错，仔细排查后发现是;误打成:

国学*** · 发表于 2024-12-2 10:19:48

很优秀啊继续加油

AI*** · 发表于 2024-12-3 14:01:48

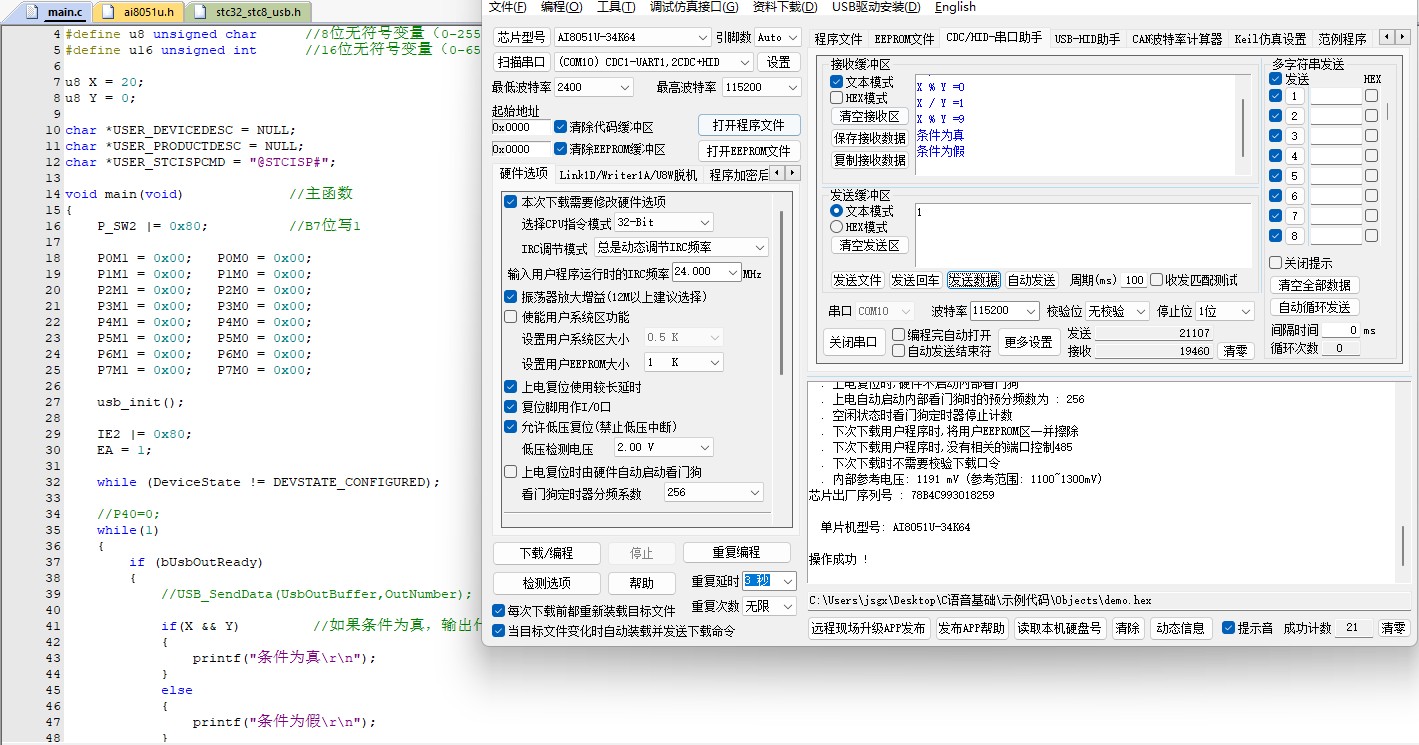

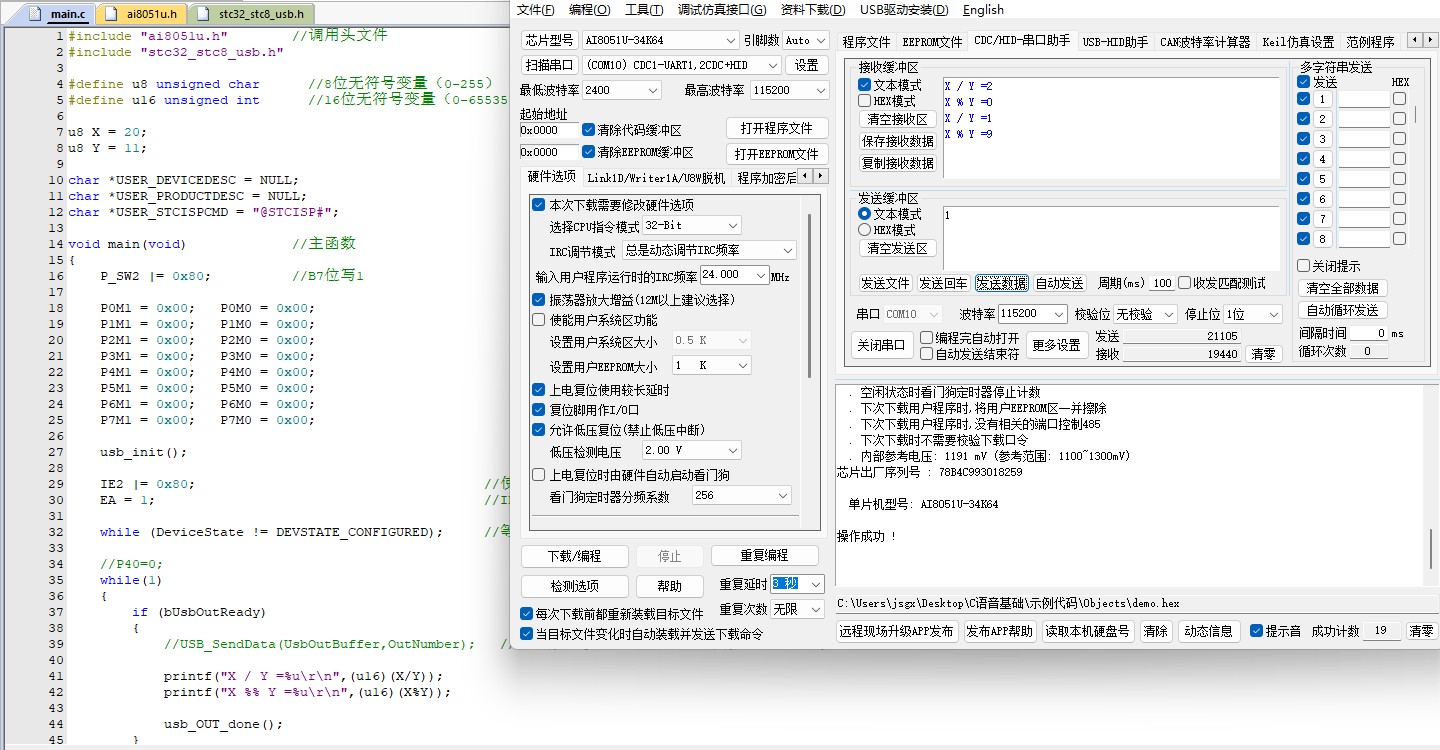

第五课：C语言基础。不停电下载失败原因：memory model设置选错；未添加library文件。
#define printf printf_hid //#define 替换名被替换名
演示普通字符和转换说明在串口打印输出时的区别。介绍格式字符、转义字符、标志、进制转换、变量类型，想用64位变量，要在程序文件添加申明：#pragma float64
算术运算符、关系运算符、逻辑运算符、赋值运算符、位运算符、其他运算符
举例说明变量类型不能溢出超过最大范围。已经跟着视频写程序测试成功

AI*** · 发表于 2024-12-3 16:57:13

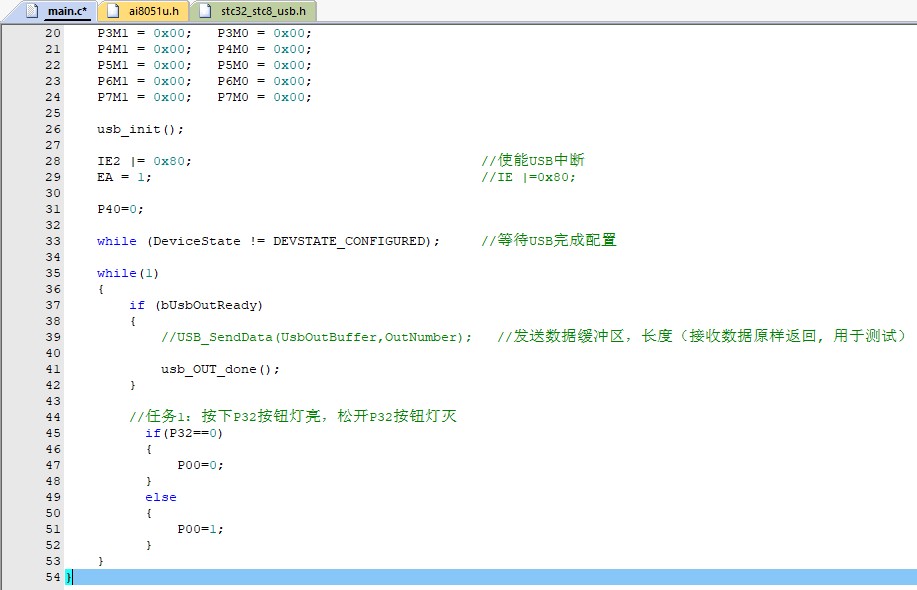

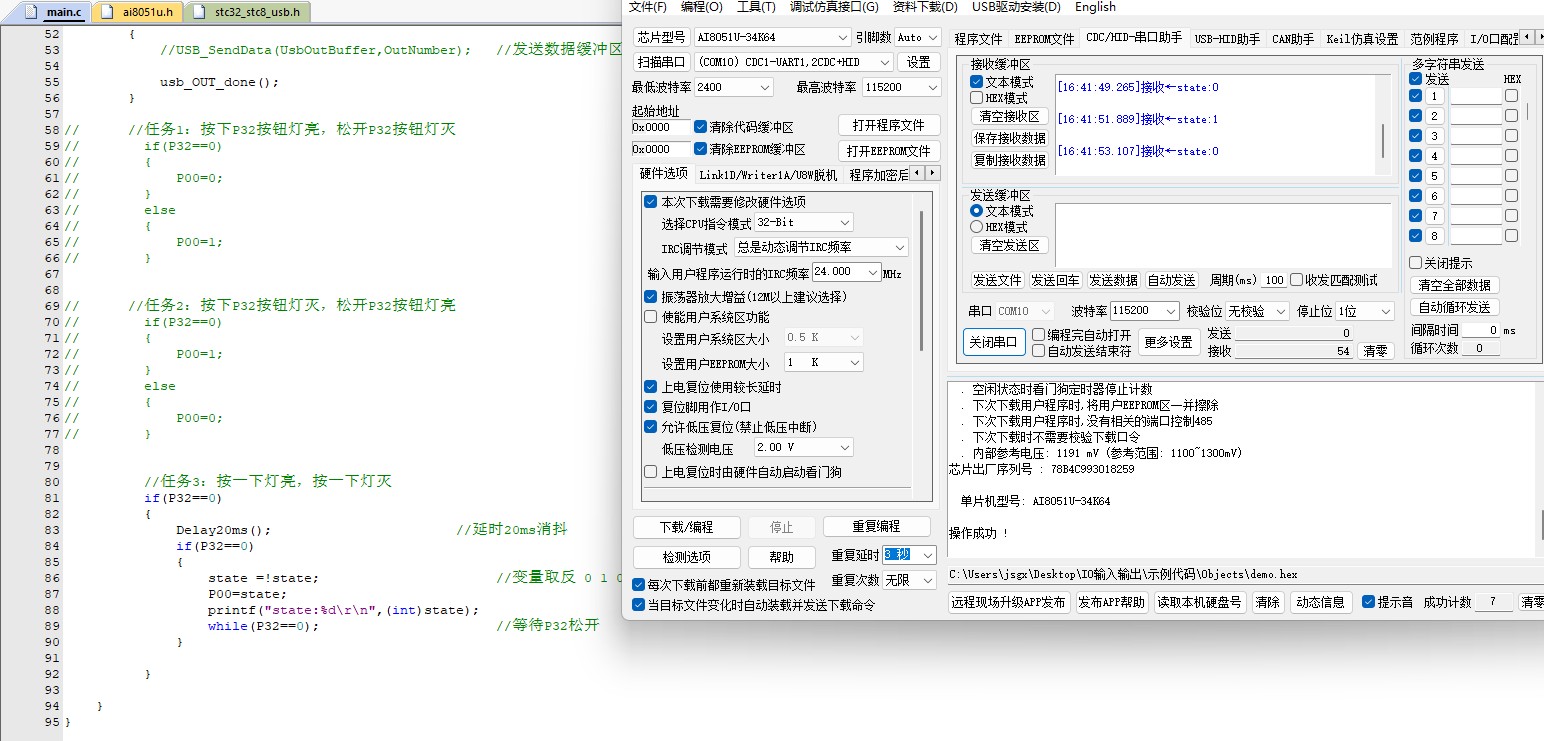

第六课：IO输入输出。IO口对地电压，最小值-0.3 V，最大值VDD+0.3 V。拉电流灌电流。机械按键按下或者松开有抖动，一般在20ms内，可以用延时20ms去抖动。跟着视频写了3个任务的程序：任务1：按下P32按钮灯亮，松开P32按钮灯灭

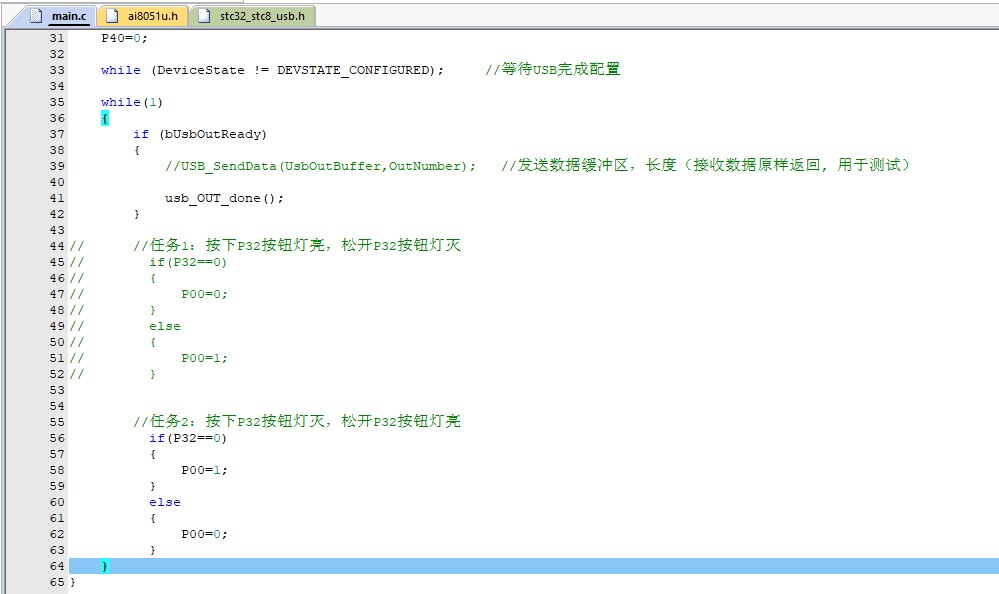

任务2：按下P32按钮灯灭，松开P32按钮灯亮

任务3：按一下灯亮，按一下灯灭

课后任务1：按一下P32按钮灯亮，按一下P33按钮灯灭

AI*** · 发表于 2024-12-5 17:16:26

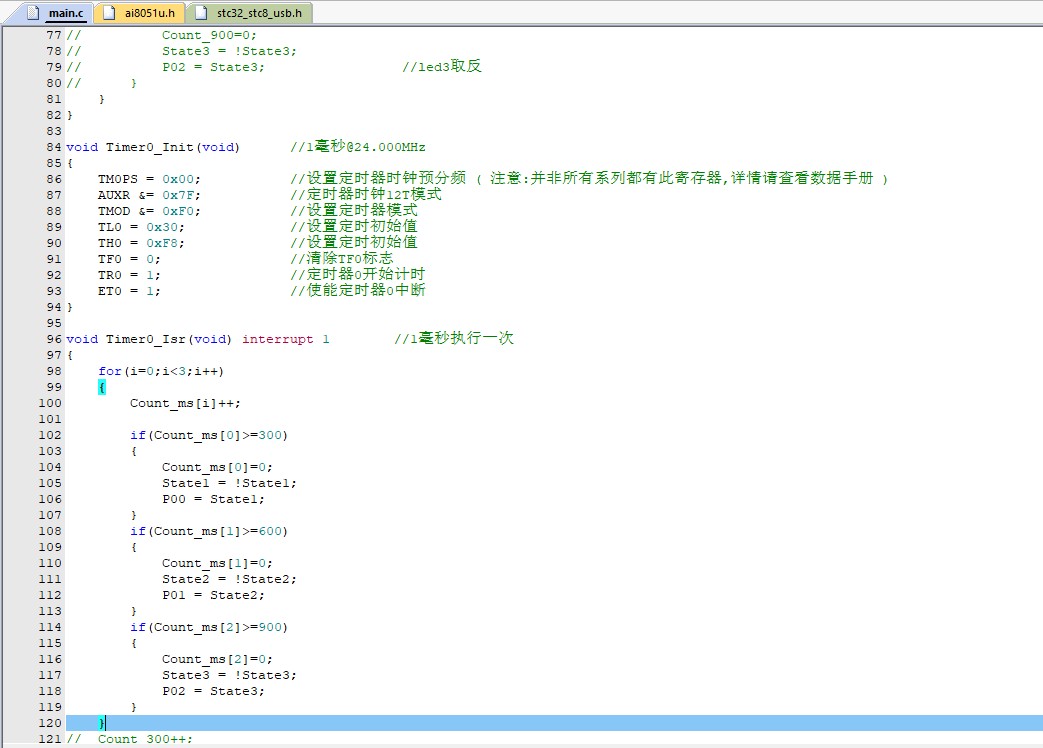

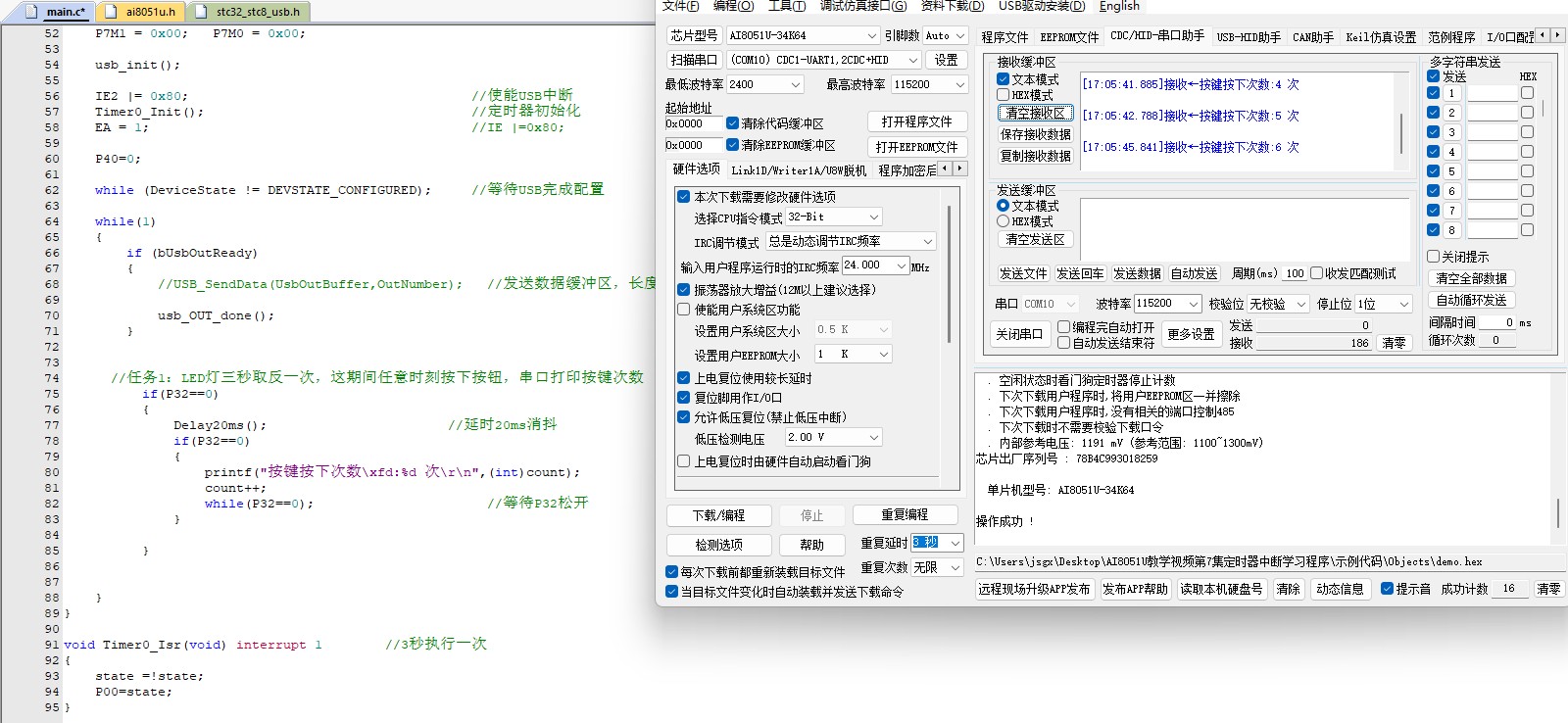

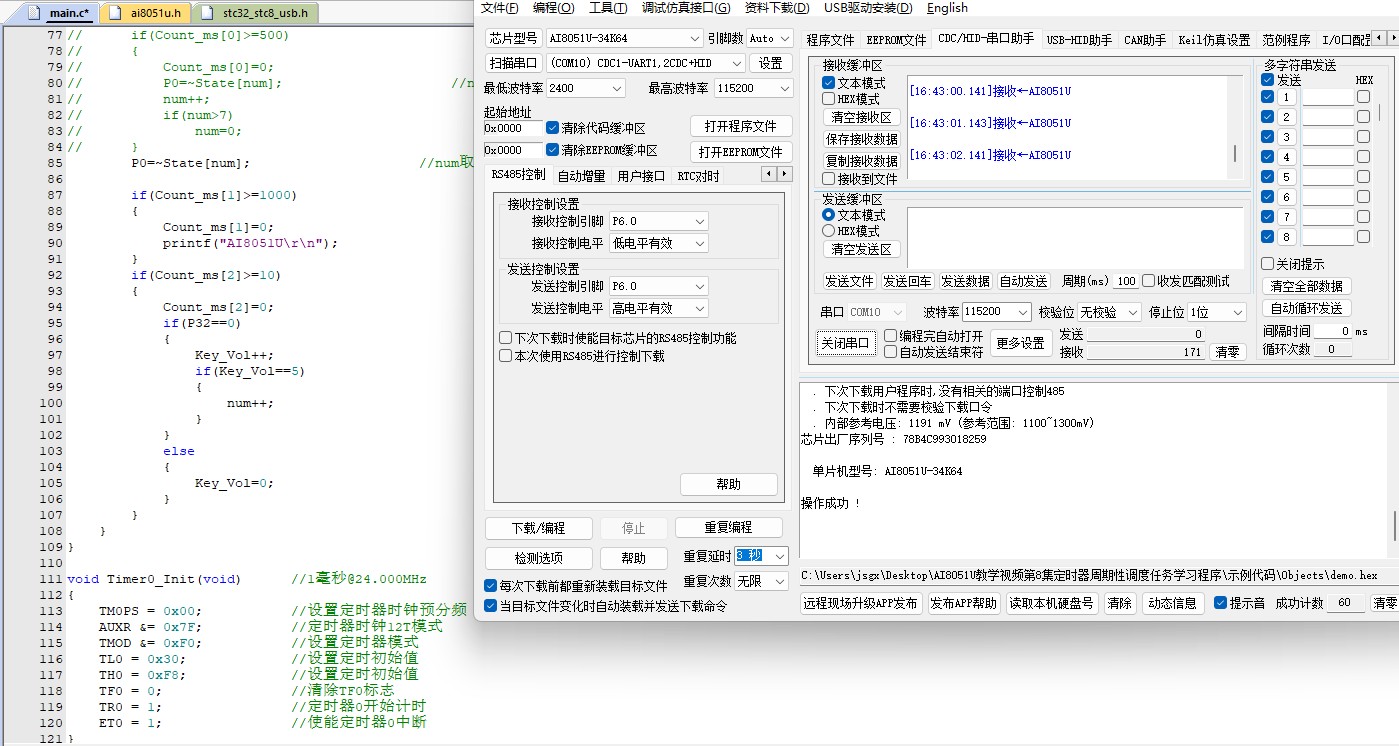

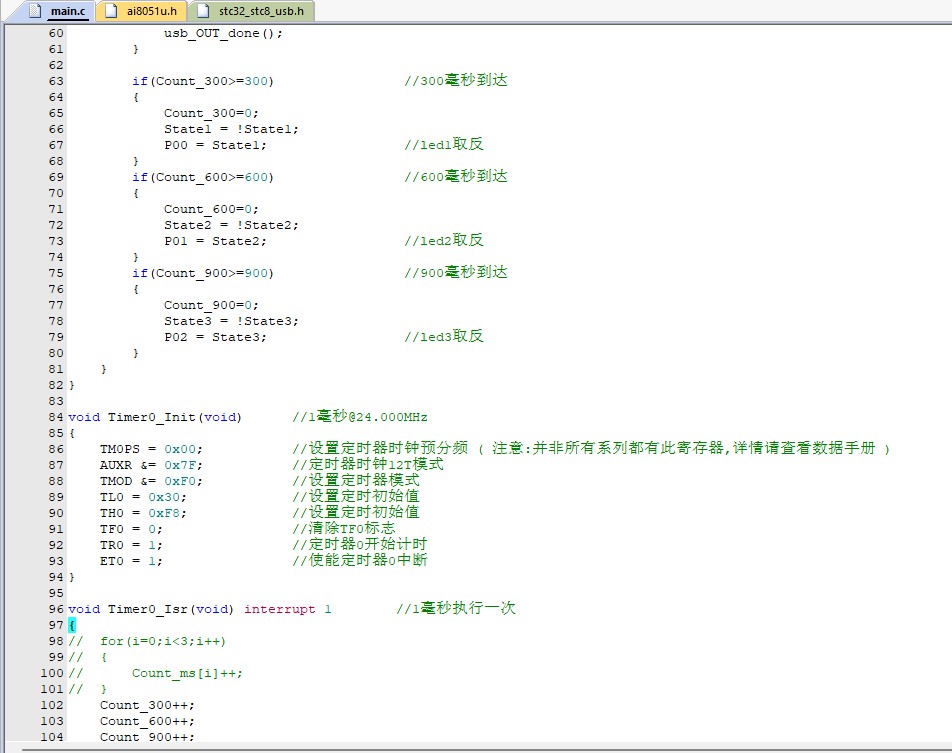

第七课：定时器中断。定时器作用：计时；替代长时间的延时。串口打印要注意0xfd乱码问题。学习了定时器相关的寄存器，函数的定义声明调用。跟着视频写了3个任务的程序：任务1：LED灯三秒取反一次，这期间任意时刻按下按钮，串口打印按键次数

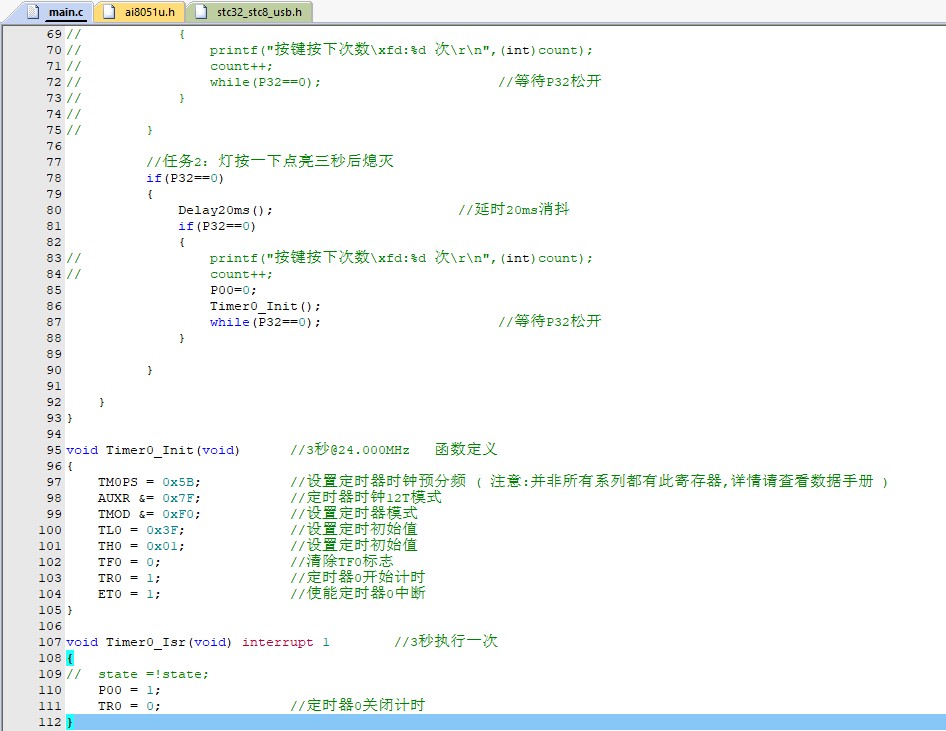

任务2：灯按一下点亮三秒后熄灭

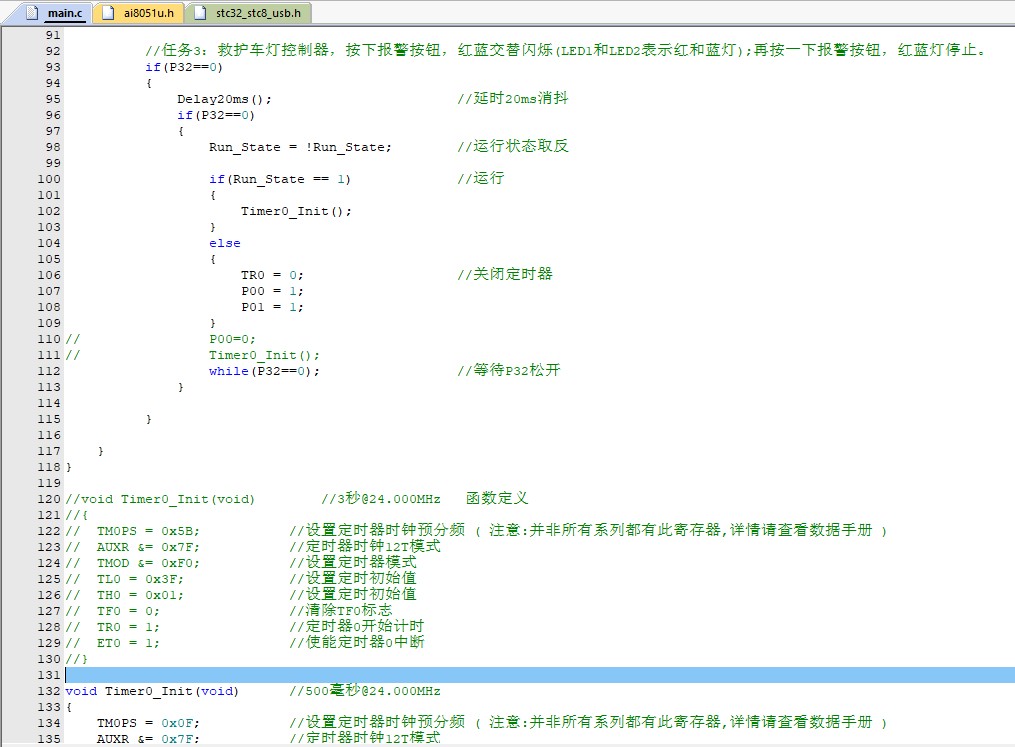

任务3：救护车灯控制器，按下报警按钮，红蓝交替闪烁(LED1和LED2表示红和蓝灯);再按一下报警按钮，红蓝灯停止。

附件含程序和效果视频

AI*** · 发表于 2024-12-9 16:08:52

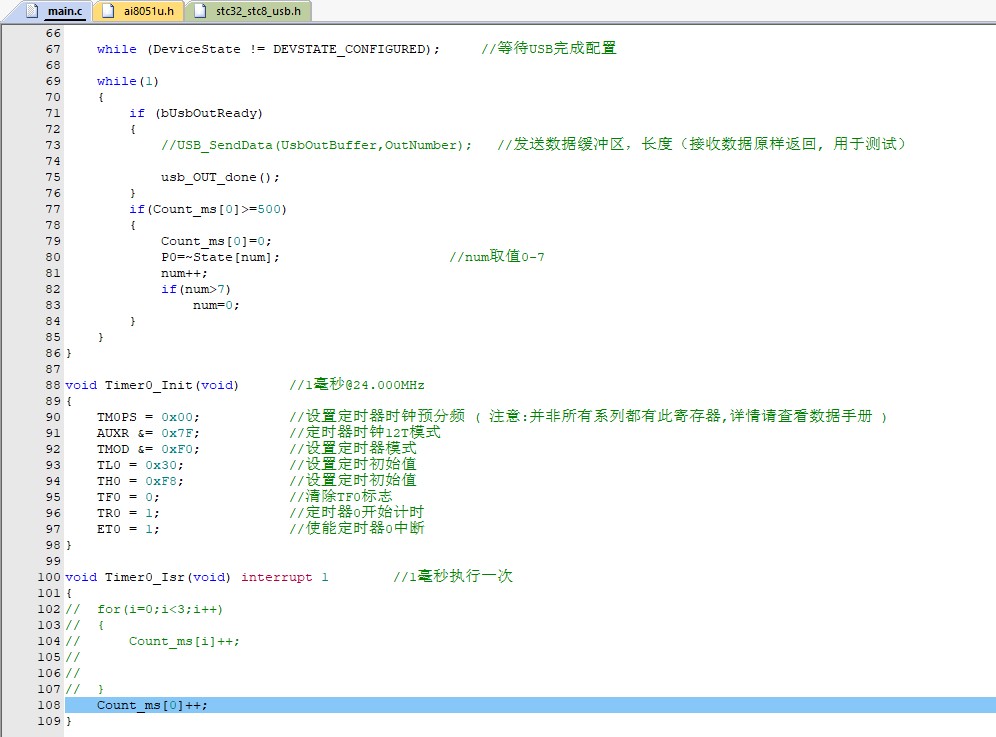

第八课：定时器周期性调度任务。一般编译出错原因：大小写，中英文输入法符号错误，漏符号。数组定义和使用，for循环，多任务调度系统。跟着视频写了程序，任务1:用一个定时器实现这个任务。LED1实现0.3秒取反一次，LED2实现0.6秒取反一次，LED30.9秒取反一次


任务1，数组定义+for循环的写法

任务2:数组点亮LED，实现流水灯

任务3:按键1按一下，LED通过数组移动一下

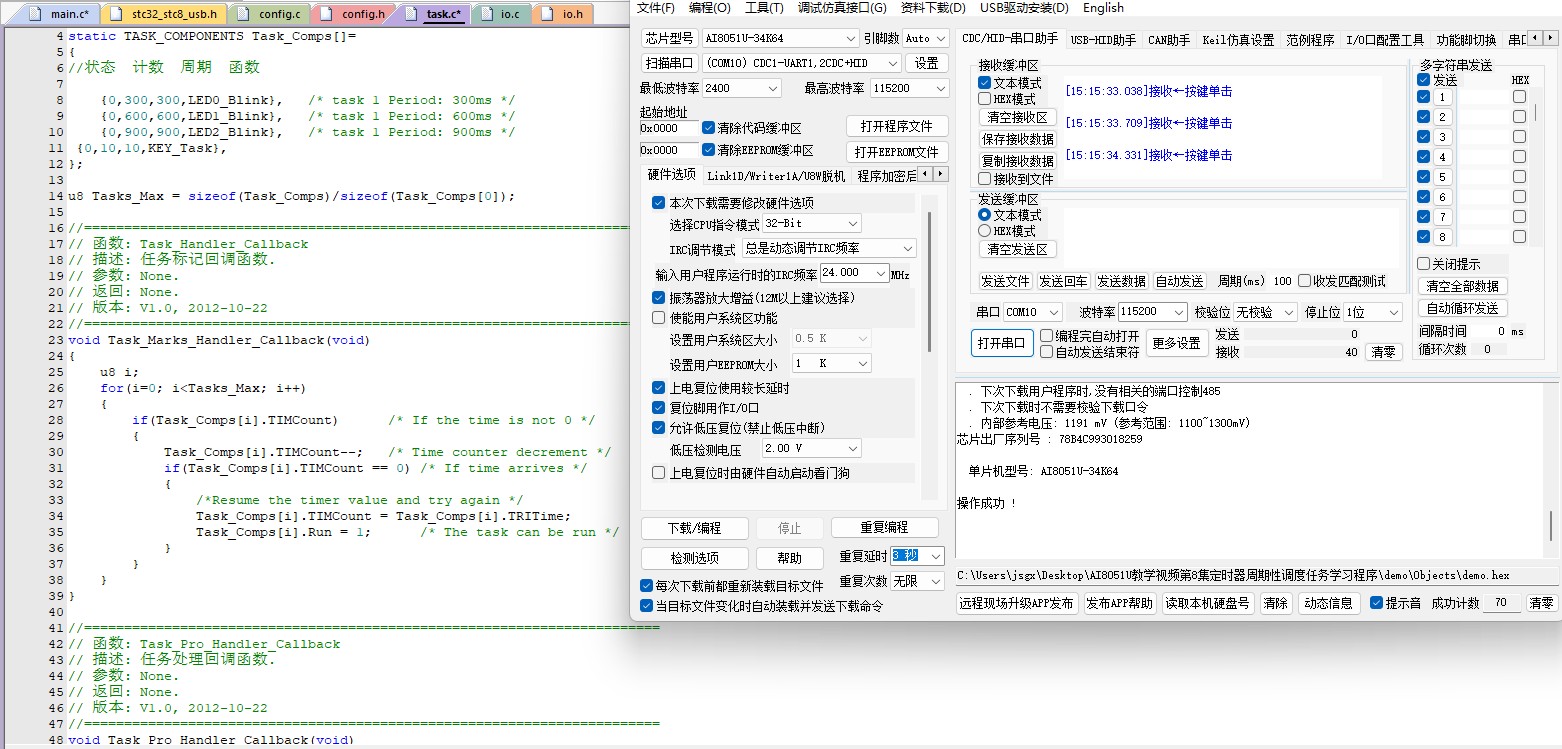

周期性多任务调度

附件为程序和效果视频

AI*** · 发表于 2024-12-12 15:37:23

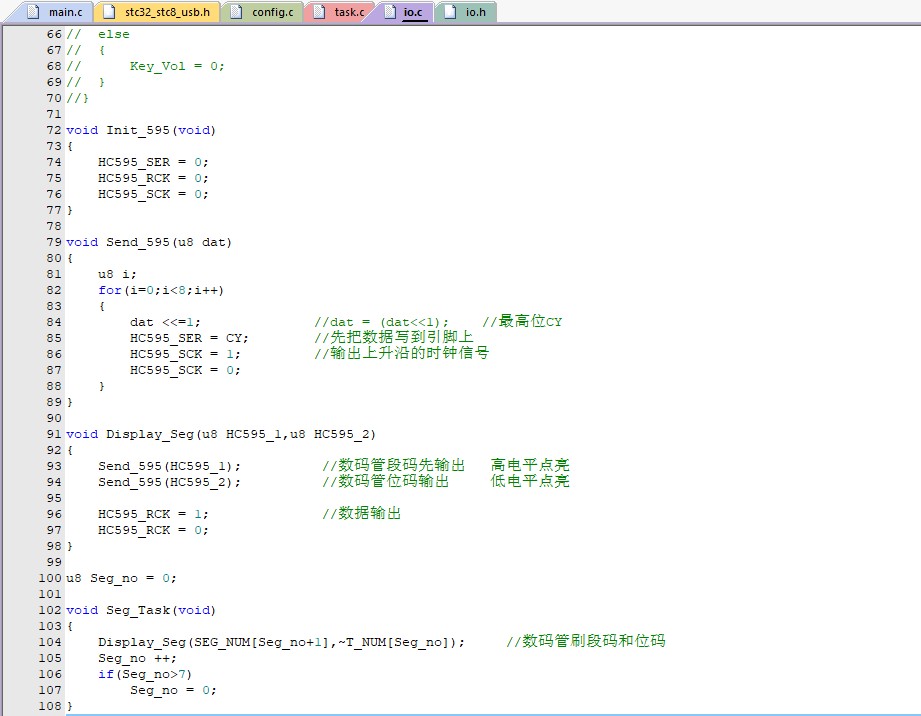

第九课：数码管。按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。实验箱上是共阴极数码管，型号为3461AS，3461代表尺寸，AS代表单色，BS代表双色。介绍了段码位码，可以在ISP软件里使用数码管段码生成工具，介绍了ISP软件里的虚拟调试接口，方便开发。跟着视频写了程序，任务1：静态显示数字0

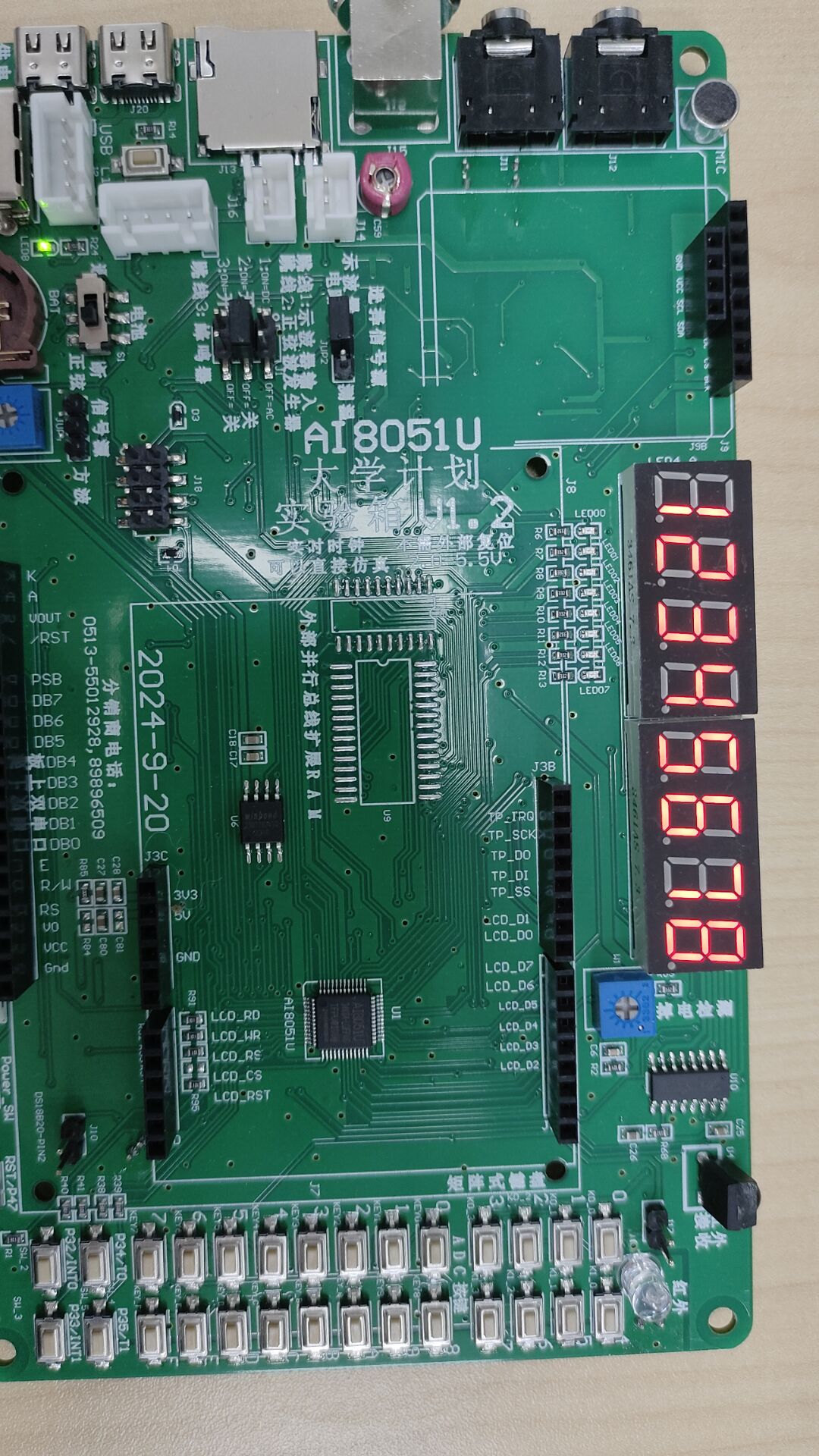

任务2：数码管显示12345678

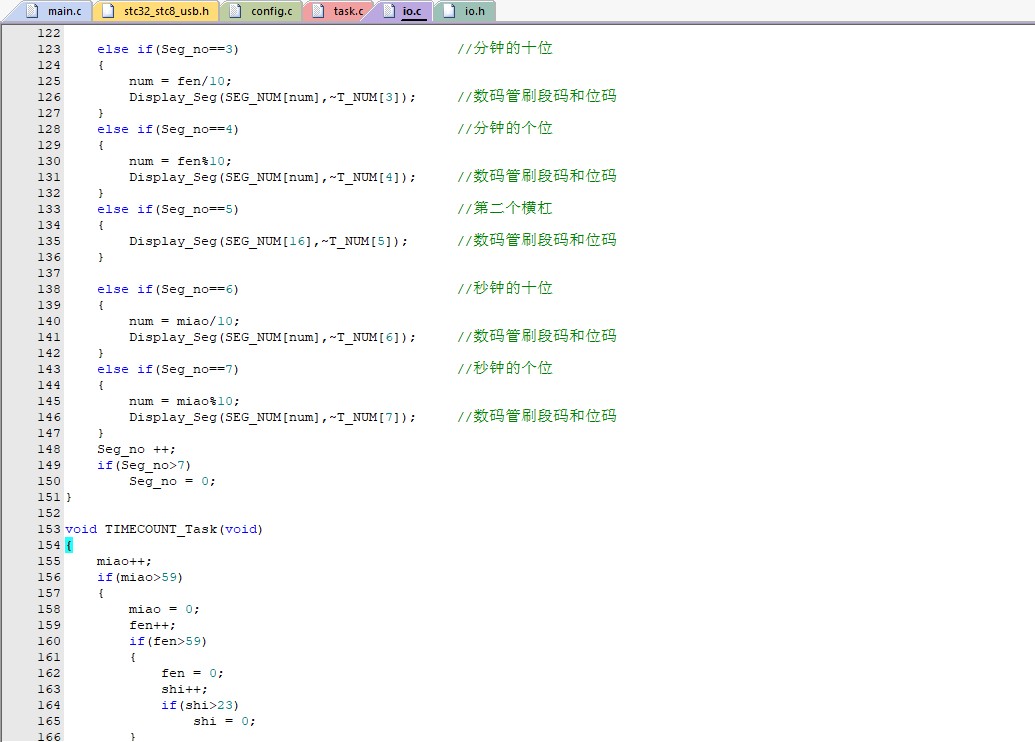

任务3:数码管显示"00-00-00” 分别代表时分秒，每过1秒钟秒+1

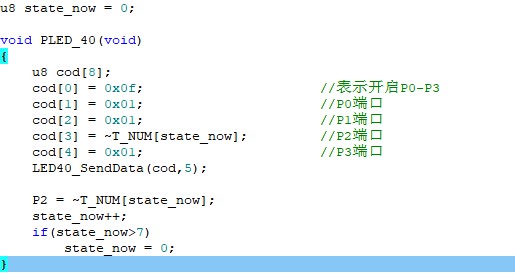

虚拟显示-LED，P2流水灯效果

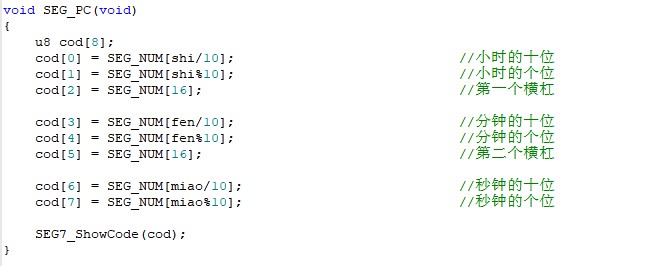

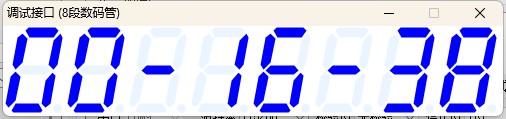

虚拟显示-数码管，数码管显示"00-00-00” 分别代表时分秒，每过1秒钟秒+1

附件含程序和效果视频

AI*** · 发表于 2024-12-24 16:54:00

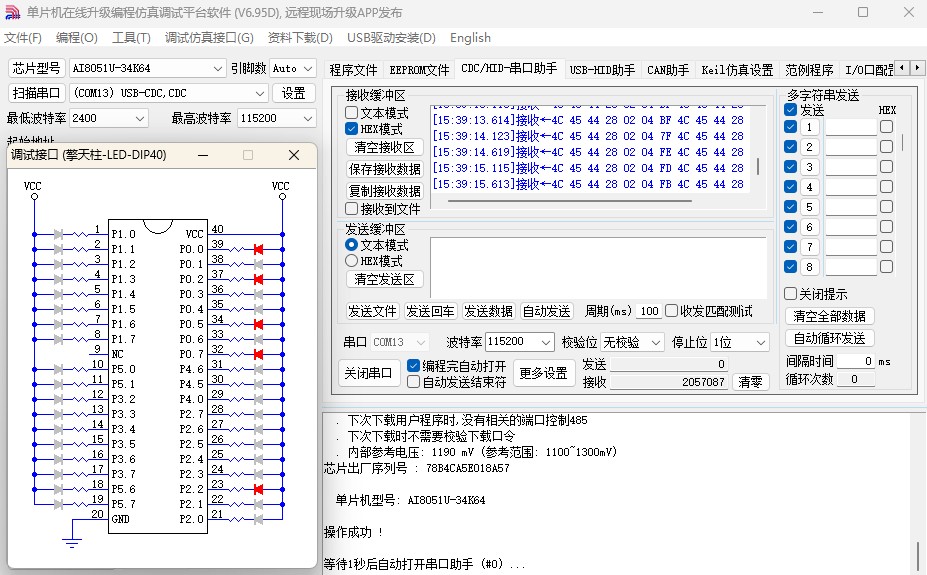

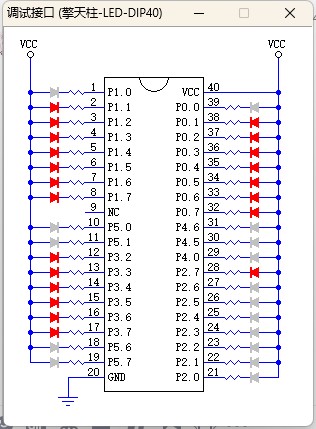

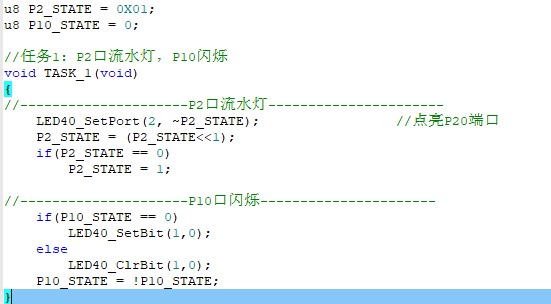

第十课：虚拟LED和数码管。讲解了ISP软件里调试仿真接口的虚拟LED，数码管和键盘。跟着视频写了程序：任务1: P2口流水灯，P10闪烁

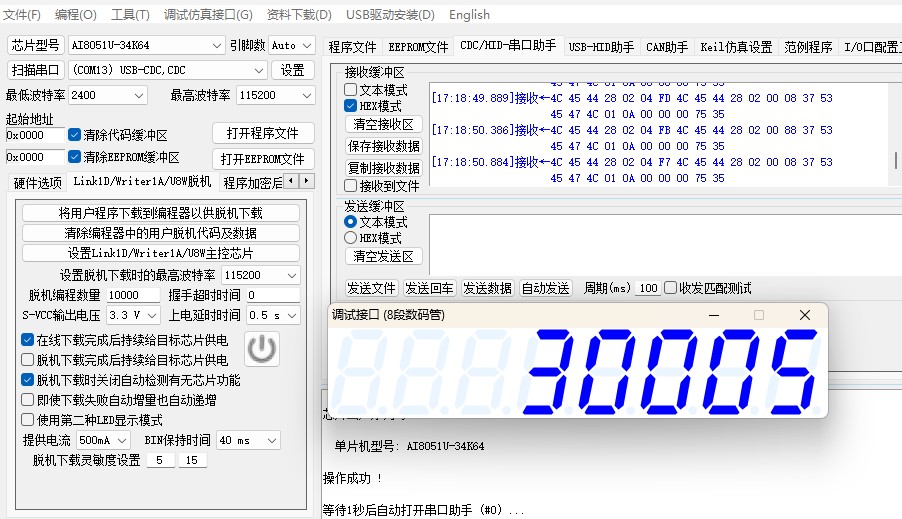

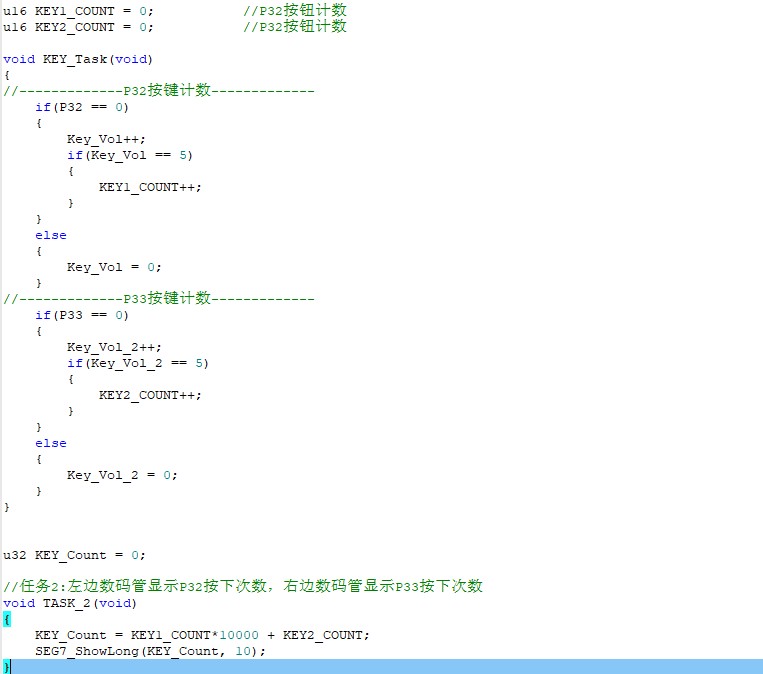

任务2:左边数码管显示P32按下次数，右边数码管显示P33按下次数

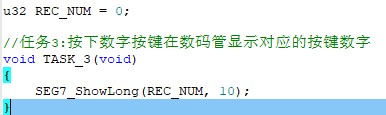

任务3:按下数字按键在数码管显示对应的按键数字

REC_NUM = UsbOutBuffer[5]-48;
要注意ASCII码表对应值问题

AI*** · 发表于 2024-12-30 10:04:46

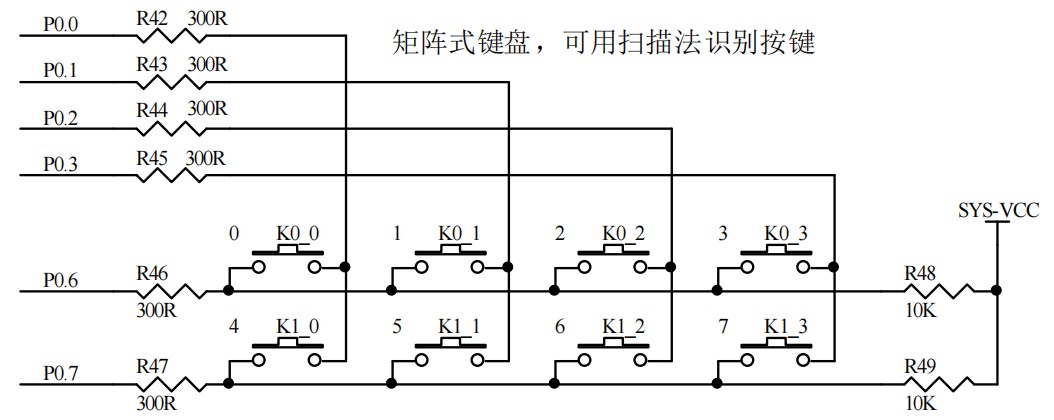

第十一课：矩阵按键
独立按键：一端接单片机引脚，一端接地或电源，一个按键对应一个端口。
矩阵按键：有限端口实现更多按键，按键检测比独立按键慢。
按键识别原理：端口默认为高电平，实时读取到引脚为低电平是表示按下。①第一步:现将P0.0-P0.3输出低电平，P0.6- P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。②第二步:现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。③第三步:行列组合一下就可以判断出是哪个按键按下了。

跟着视频写了程序：
任务1：数码管显示当前的按键号

#include "io.h"
u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};

u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};

/*
     #define ROW1   P06          //端口定义
     #define ROW2   P07
     #define COL1   P00
     #define COL2   P01
     #define COL3   P02
     #define COL4   P03
*/

u8 key_num = 0xff;

//任务1：数码管显示当前的按键号
void Task_1(void)
{

        //①第一步:现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
        COL1 = 0;
        COL2 = 0;
        COL3 = 0;
        COL4 = 0;
        ROW1 = 1;
        ROW2 = 1;

        if((ROW1 == 0)||(ROW2 == 0))       //如果行按键有按下
        {
                if((ROW1 == 0)&&(ROW2 == 0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1 == 1)&&(ROW2 == 0))||((ROW1 == 0)&&(ROW2 == 1)))       //如果有按键按下，而且只有一颗
                {
                        if(ROW1 == 0)              //判断哪一行，输出行开始的序号
                                key_num = 0;
                        else if(ROW2 == 0)
                                key_num = 4;

                        //②第二步:现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                        COL1 = 1;
                COL2 = 1;
                COL3 = 1;
                COL4 = 1;
                ROW1 = 0;
                ROW2 = 0;

                        if(COL1 == 0)
                        {
//                                key_num = key_num+0;
                        }
                        else if(COL2 == 0)
                        {
                                key_num = key_num+1;
                        }
                        else if(COL3 == 0)
                        {
                                key_num = key_num+2;
                        }
                        else if(COL4 == 0)
                        {
                                key_num = key_num+3;
                        }
                }
            COL1 = 0;
            COL2 = 0;
            COL3 = 0;
            COL4 = 0;
            ROW1 = 1;
            ROW2 = 1;
        }
        else
        {
                key_num = 0xff;
        }

        //③第三步:行列组合一下就可以判断出是哪个按键按下了。
}

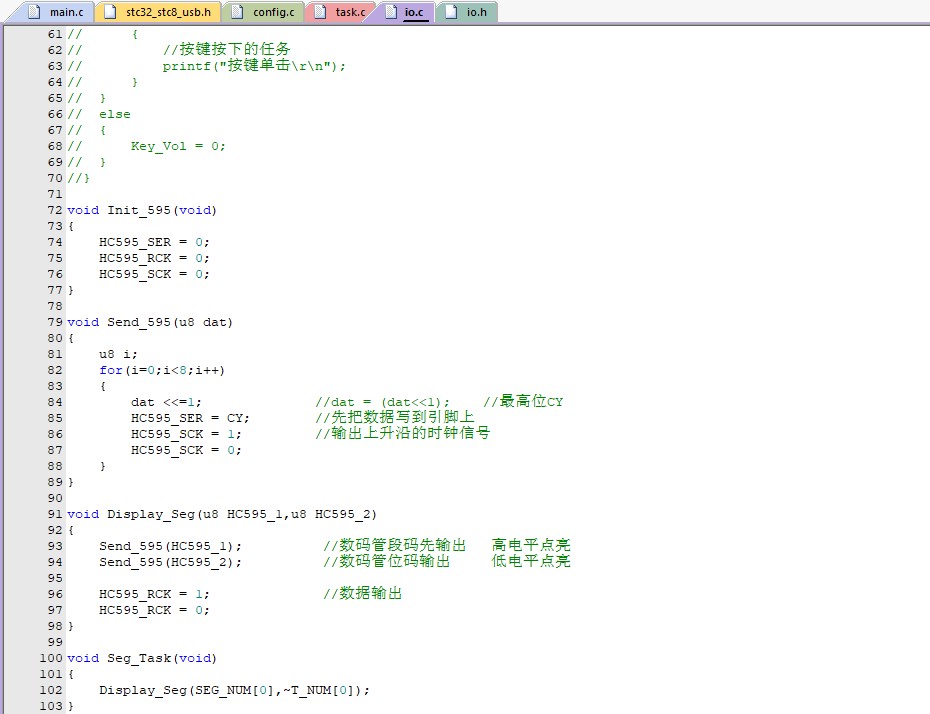

void Init_595(void)
{
        HC595_SER = 0;
        HC595_RCK = 0;
        HC595_SCK = 0;
}

void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;              //dat = (dat<<1);    //最高位CY
                HC595_SER = CY;        //先把数据写到引脚上
                HC595_SCK = 1;         //输出上升沿的时钟信号
                HC595_SCK = 0;
        }
}

void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);          //数码管段码先输出   高电平点亮
        Send_595(HC595_2);          //数码管位码输出     低电平点亮

        HC595_RCK = 1;              //数据输出
        HC595_RCK = 0;
}

void SEG_Task(void)
{
        if(key_num == 255)
            Display_Seg(SEG_NUM[17],~T_NUM[0]);     //数码管刷段码和位码
        else
                Display_Seg(SEG_NUM[key_num],~T_NUM[0]);
}
复制代码

任务2：密码锁

#include "io.h"

u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};

u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};

/*
     #define ROW1   P06          //端口定义
     #define ROW2   P07
     #define COL1   P00
     #define COL2   P01
     #define COL3   P02
     #define COL4   P03
*/

u8 key_num = 0xff;

//任务1：数码管显示当前的按键号
void Task_1(void)
{

        //①第一步:现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
        COL1 = 0;
        COL2 = 0;
        COL3 = 0;
        COL4 = 0;
        ROW1 = 1;
        ROW2 = 1;

        if((ROW1 == 0)||(ROW2 == 0))       //如果行按键有按下
        {
                if((ROW1 == 0)&&(ROW2 == 0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1 == 1)&&(ROW2 == 0))||((ROW1 == 0)&&(ROW2 == 1)))       //如果有按键按下，而且只有一颗
                {
                        if(ROW1 == 0)              //判断哪一行，输出行开始的序号
                                key_num = 0;
                        else if(ROW2 == 0)
                                key_num = 4;

                        //②第二步:现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                        COL1 = 1;
                COL2 = 1;
                COL3 = 1;
                COL4 = 1;
                ROW1 = 0;
                ROW2 = 0;

                        if(COL1 == 0)
                        {
//                                key_num = key_num+0;
                        }
                        else if(COL2 == 0)
                        {
                                key_num = key_num+1;
                        }
                        else if(COL3 == 0)
                        {
                                key_num = key_num+2;
                        }
                        else if(COL4 == 0)
                        {
                                key_num = key_num+3;
                        }
                }
            COL1 = 0;
            COL2 = 0;
            COL3 = 0;
            COL4 = 0;
            ROW1 = 1;
            ROW2 = 1;
        }
        else
        {
                key_num = 0xff;
        }

        //③第三步:行列组合一下就可以判断出是哪个按键按下了。
}

void Init_595(void)
{
        HC595_SER = 0;
        HC595_RCK = 0;
        HC595_SCK = 0;
}

void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;              //dat = (dat<<1);    //最高位CY
                HC595_SER = CY;        //先把数据写到引脚上
                HC595_SCK = 1;         //输出上升沿的时钟信号
                HC595_SCK = 0;
        }
}

void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);          //数码管段码先输出   高电平点亮
        Send_595(HC595_2);          //数码管位码输出     低电平点亮

        HC595_RCK = 1;              //数据输出
        HC595_RCK = 0;
}

u8 password[8] = {16,16,16,16,16,16,16,16};
u8 Seg_no = 0;

void SEG_Task(void)
{
        u8 num = 0;
        if(Seg_no==0)
        {
                Display_Seg(SEG_NUM[password[0]],~T_NUM[0]);     //数码管刷段码和位码
        }
        else if(Seg_no==1)
        {
                Display_Seg(SEG_NUM[password[1]],~T_NUM[1]);     //数码管刷段码和位码
        }
        else if(Seg_no==2)
        {
                Display_Seg(SEG_NUM[password[2]],~T_NUM[2]);      //数码管刷段码和位码
        }
        else if(Seg_no==3)
        {
                Display_Seg(SEG_NUM[password[3]],~T_NUM[3]);     //数码管刷段码和位码
        }
        else if(Seg_no==4)
        {
                Display_Seg(SEG_NUM[password[4]],~T_NUM[4]);     //数码管刷段码和位码
        }
        else if(Seg_no==5)
        {
                Display_Seg(SEG_NUM[password[5]],~T_NUM[5]);      //数码管刷段码和位码
        }
        else if(Seg_no==6)
        {
                Display_Seg(SEG_NUM[password[6]],~T_NUM[6]);     //数码管刷段码和位码
        }
        else if(Seg_no==7)
        {
                Display_Seg(SEG_NUM[password[7]],~T_NUM[7]);     //数码管刷段码和位码
        }
        Seg_no ++;
        if(Seg_no>7)
                Seg_no = 0;
}

u8 Key_Vol3 = 0;
u8 key_no = 0;

void PW_write_Task(void)
{
        if(key_num<0xff)
        {
                Key_Vol3++;
                if(Key_Vol3 == 5)
                {
                        if(key_no == 0)
                        {
                                password[0] = 16;
                                password[1] = 16;
                                password[2] = 16;
                                password[3] = 16;
                                password[4] = 16;
                                password[5] = 16;
                                password[6] = 16;
                                password[7] = 16;
                        }
                        password[key_no] = key_num;
                        key_no++;
//                        password[7] = 17;
                        if(key_no == 8)
                        {
                                if((password[0]==1)&&(password[1]==2)&&(password[2]==3)&&(password[3]==4)&&(password[4]==5)&&(password[5]==6)&&(password[6]==7)&&(password[7]==0))
                                {
                                        password[0] = 17;
                                        password[1] = 17;
                                        password[2] = 17;
                                        password[3] = 17;
                                        password[4] = 17;
                                        password[5] = 17;
                                        password[6] = 17;
                                        password[7] = 1;
                                }
                                else
                                {
                                    password[0] = 16;
                                    password[1] = 16;
                                    password[2] = 16;
                                    password[3] = 16;
                                    password[4] = 16;
                                    password[5] = 16;
                                    password[6] = 16;
                                    password[7] = 16;
                                }
                                key_no = 0;
                        }
                }
        }
        else
        {
                Key_Vol3 = 0;
        }
}
复制代码

附件程序包：

AI8051U教学视频第11集矩阵按键学习程序1.zip (155.78 KB, 下载次数: 22)

AI8051U教学视频第11集矩阵按键学习程序2.zip (159.94 KB, 下载次数: 22)

AI*** · 发表于 2025-1-13 11:55:45

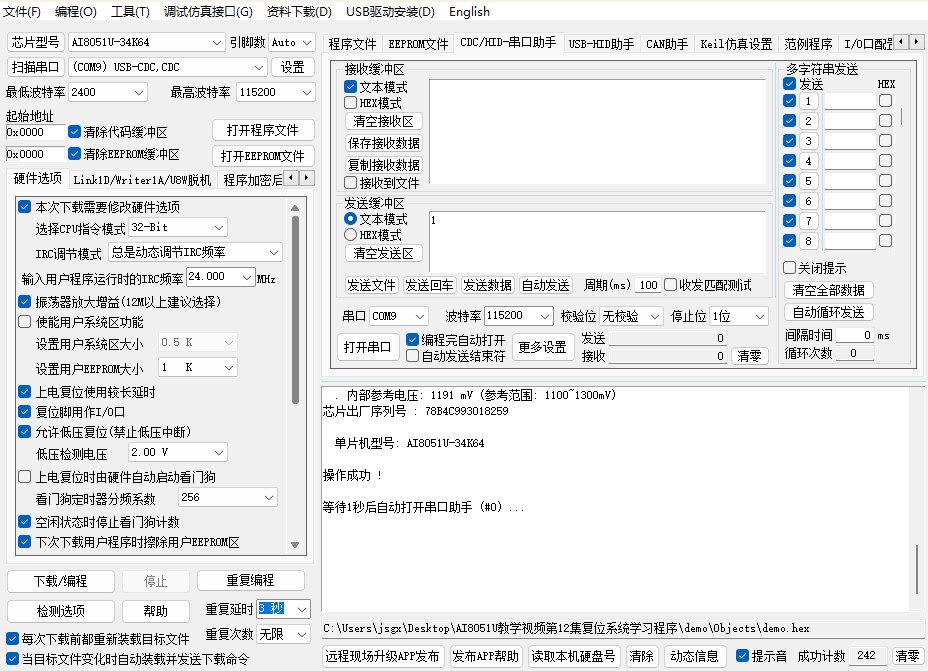

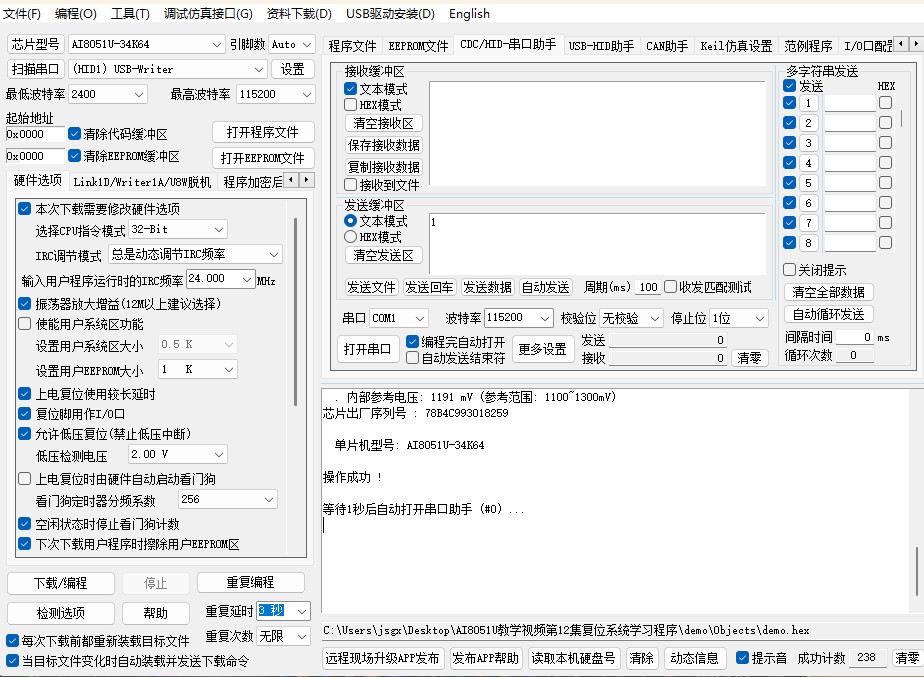

第十二课：复位系统

一、硬件复位

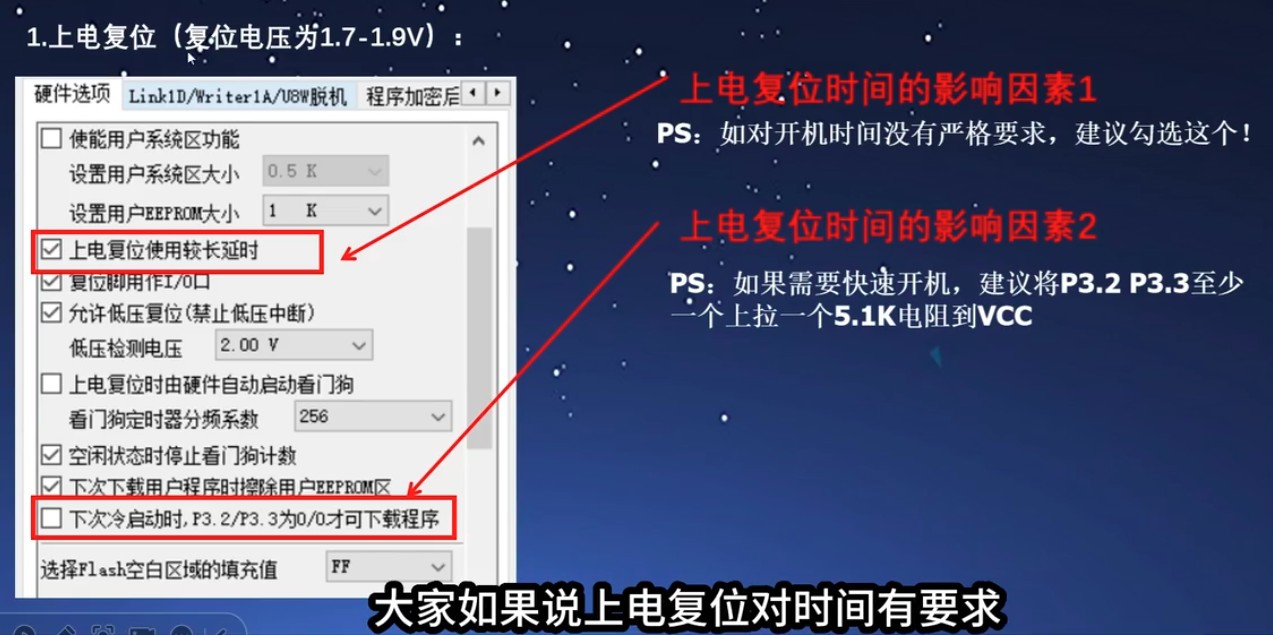

1.上电复位

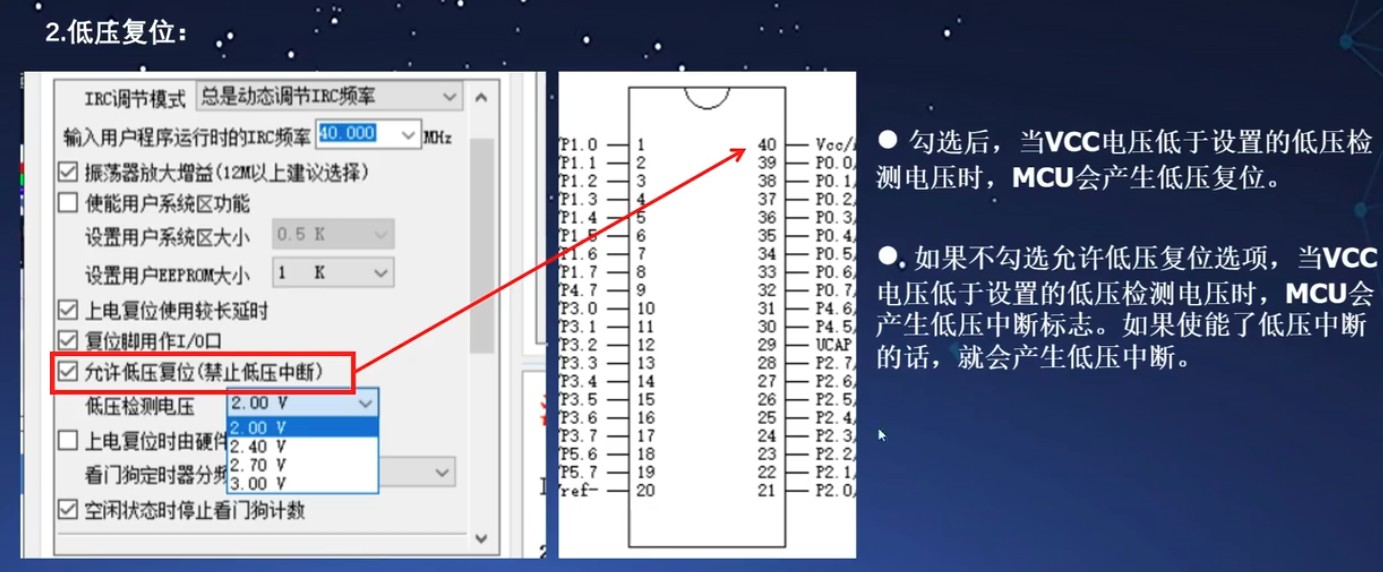

2.低压复位

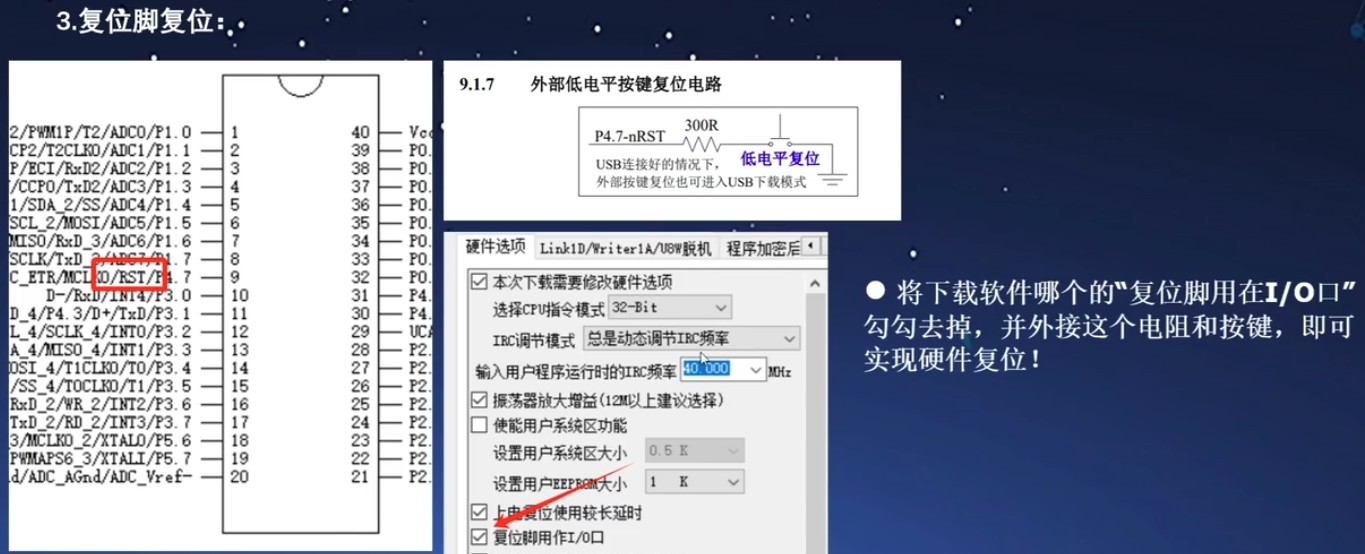

3.复位脚复位

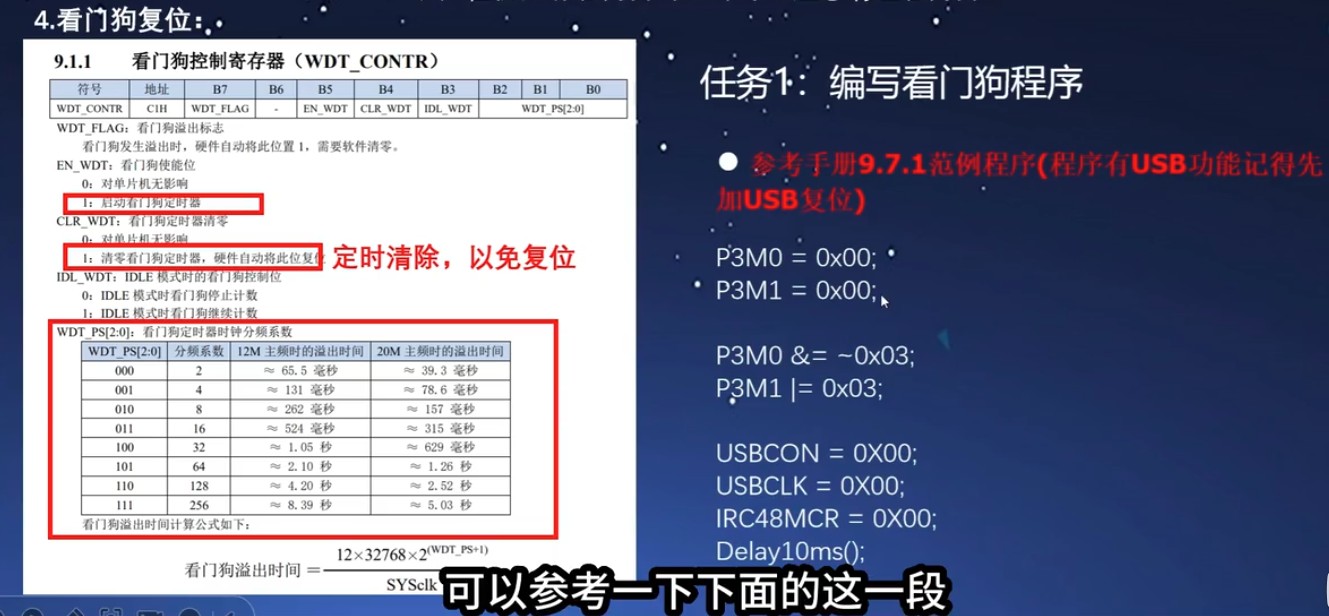

4.看门狗复位

任务1：编写看门狗程序，有USB功能要先加USB复位
USB复位主要程序：

void Delay10ms(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 59998UL;
        while (i) i--;
}

void USB_Reset_U(void)
{
        P3M0 =0x00;
        P3M1 =0x00;

        P3M0 &=~0x03;
        P3M1 |=0x03;

        USBCON =0x00;
        USBCLK =0x00;
        IRC48MCR = 0x00;
        Delay10ms();
}
复制代码

看门狗主要程序：

void main(void)                                               //主函数
{
        int count=1;                                    //按键计数变量

        Sys_init();                                     //系统初始化
        usb_init();                                     //USB CDC接口配置

        IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                  //定时器初始化
        Init_595();
    EA = 1;                                         //IE |=0x80;

        P40=0;

    while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置
        WDT_CONTR = 0x24;

        while(1)
        {
                if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }
                Task_Pro_Handler_Callback();        //执行功能函数
        if(P33 !=0)                       //P33按下超过0.5秒执行复位
                    WDT_CONTR = 0x34;
        }
}
复制代码

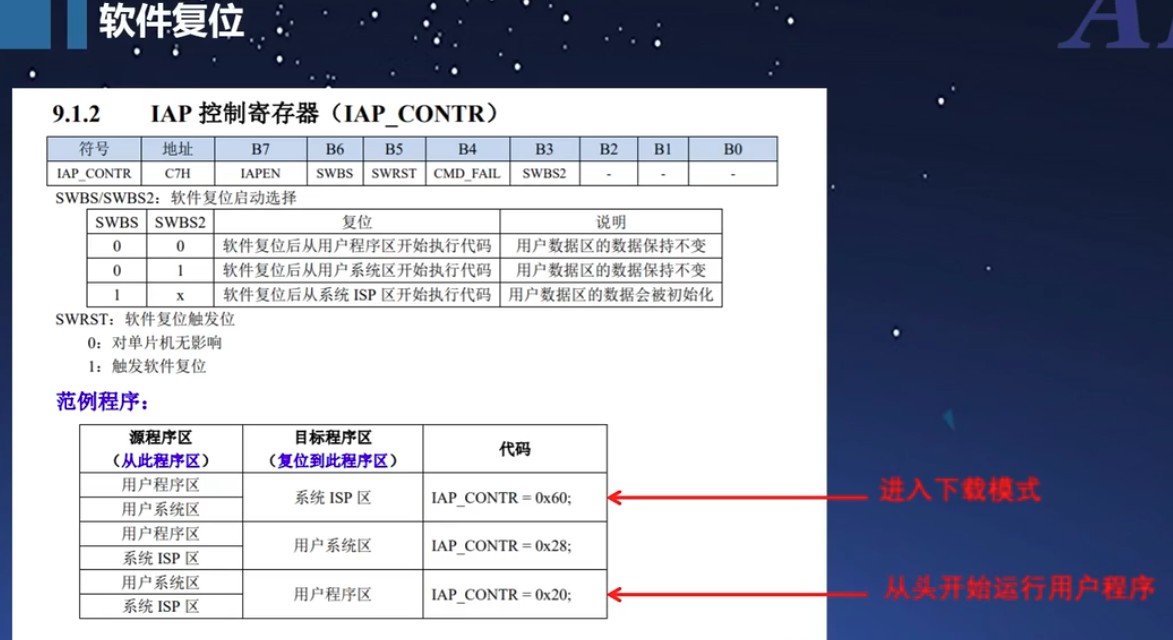

二、软件复位

软件复位主要程序：

u8 Key_Vol = 0;

void KEY_Task(void)
{
    if( P33 == 0 )
    {
         Key_Vol++;
         if( Key_Vol==5 )
         {
             //按键按下的任务
//             printf( "按键单击\r\n" );

                         USB_Reset_U();
//                         IAP_CONTR = 0x60;
                         IAP_CONTR = 0x20;
         }
    }
    else
    {
        Key_Vol = 0;
    }
}
复制代码

IAP_CONTR = 0x60； //进入下载模式

IAP_CONTR = 0x20； //从头开始运行用户程序

AI8051U教学视频第12集复位系统学习程序.zip (9.04 MB, 下载次数: 22)
