关于AI8H8K64U ADC引脚输入范围的问题

fann***

各位大佬，小弟最近在学习使用AI8H8K64U
用 ADC功能检测310v电压，使用外部基准2.5v，
取样降压部分电阻取值多少，ADC输入引脚范围刚刚好？
还有使用内部1.19v的情况下，电阻怎么取值？

神***

ADCx 通道的 输入电压： 0V ~ ADC_VRef+

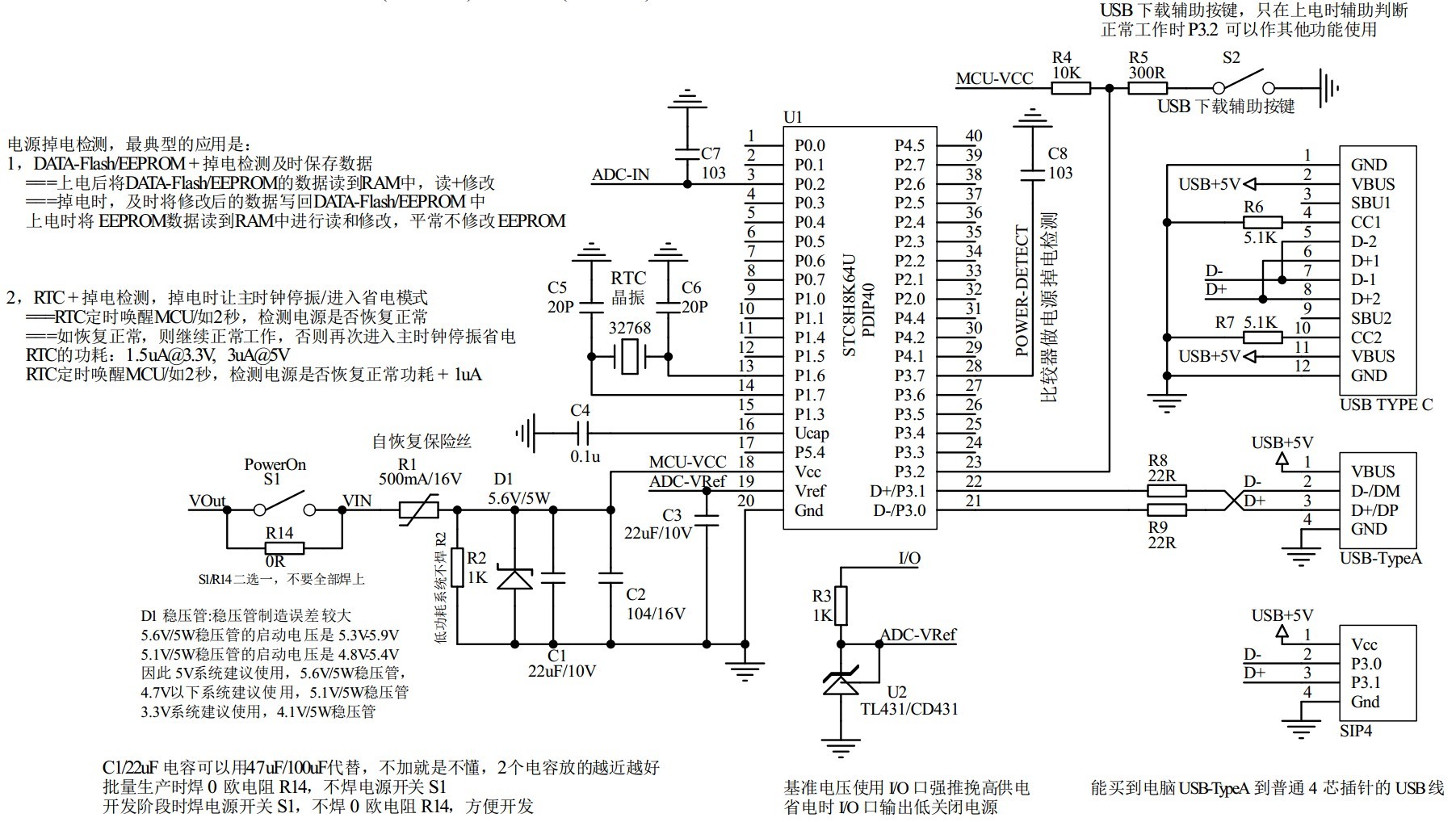

完整的系统设计参考原理图@8H8K64U, @32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

社区***

3个100K(1206)串联 + 2.4K。

fann***

神*** 发表于 2024-12-1 19:50
ADCx 通道的 输入电压： 0V ~ ADC_VRef+

非常感谢您的解答，看手册，我怎么没看到这句话呢

fann***

社区*** 发表于 2024-12-1 21:02
3个100K(1206)串联 + 2.4K。

非常感谢，我就选用您这个方案了

Debu***

第一步先看单片机的VREF给多少比较合适
8H8K64U有独立VREF，可以外接2.5V的基准TL431（注意并联基准滤波电容建议10μF，不能用0.1μF避免自激）
然后根据串联电路电流相等计算电阻，使量程略大于要测量的电压
2.5/2.4*(300+2.4)=315V，300K+2.4K的量程是315V
310V可能是220V整流滤波后的直流电，311V，量程取315V不够，按220V交流电最大误差20%计算，220*1.2=264V，264*1.414=373.296V，量程应略大于这个值
用2.2K试一下，2.5/2.2*(300+2.2)=343.4090909V，不够
再用2K试一下，2.5/2*(300+2)=377.5，正好
可以用300K+2K
电阻功耗，按最坏情况373V计算，373*373/302=460.692053mW
460/3=153.3333333mW，1206电阻功率0.125W，最坏情况下可能超功率
一般情况，311*311/302=320.2682119/3=106.7560706，3个1206不超功率，注意3个100K电阻发热

社区***

310V时，要注意爬电电压，所以要使用3个100K的电阻串联。

fann***

DebugLab 发表于 2024-12-1 21:45
第一步先看单片机的VREF给多少比较合适
8H8K64U有独立VREF，可以外接2.5V的基准TL431（注意并联基准滤波电 ...

非常对我问题的热心解答！回复清晰明了，让我困惑许久的问题瞬间豁然开朗，您能抽出宝贵时间和精力，耐心地分享知识，真心感激你的帮助，这份善意让我感受到了论坛的温暖与友好，期待以后也能有机会与你{:5_272:}多多交流互动！

机灵***

我会使用4个75K的1206电阻, 一则保证极端情况下电阻功率不超过，并且留有余量; 二则在PCB布线的时候留有电阻散热的面积;
