第九集 数码管 已手敲代码测试通过
任务一：数码管静态的显示一个数字

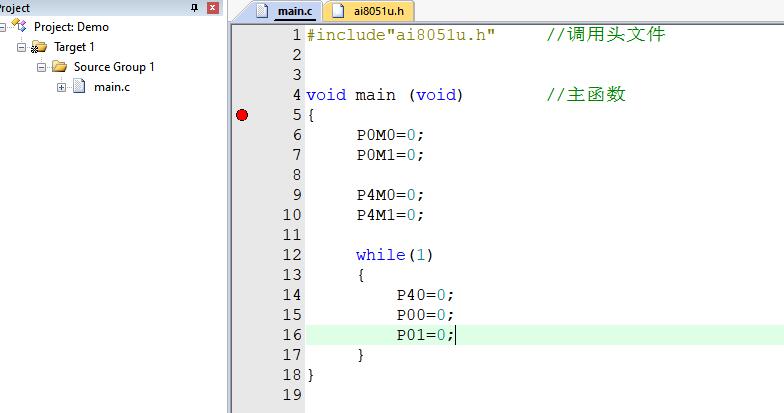

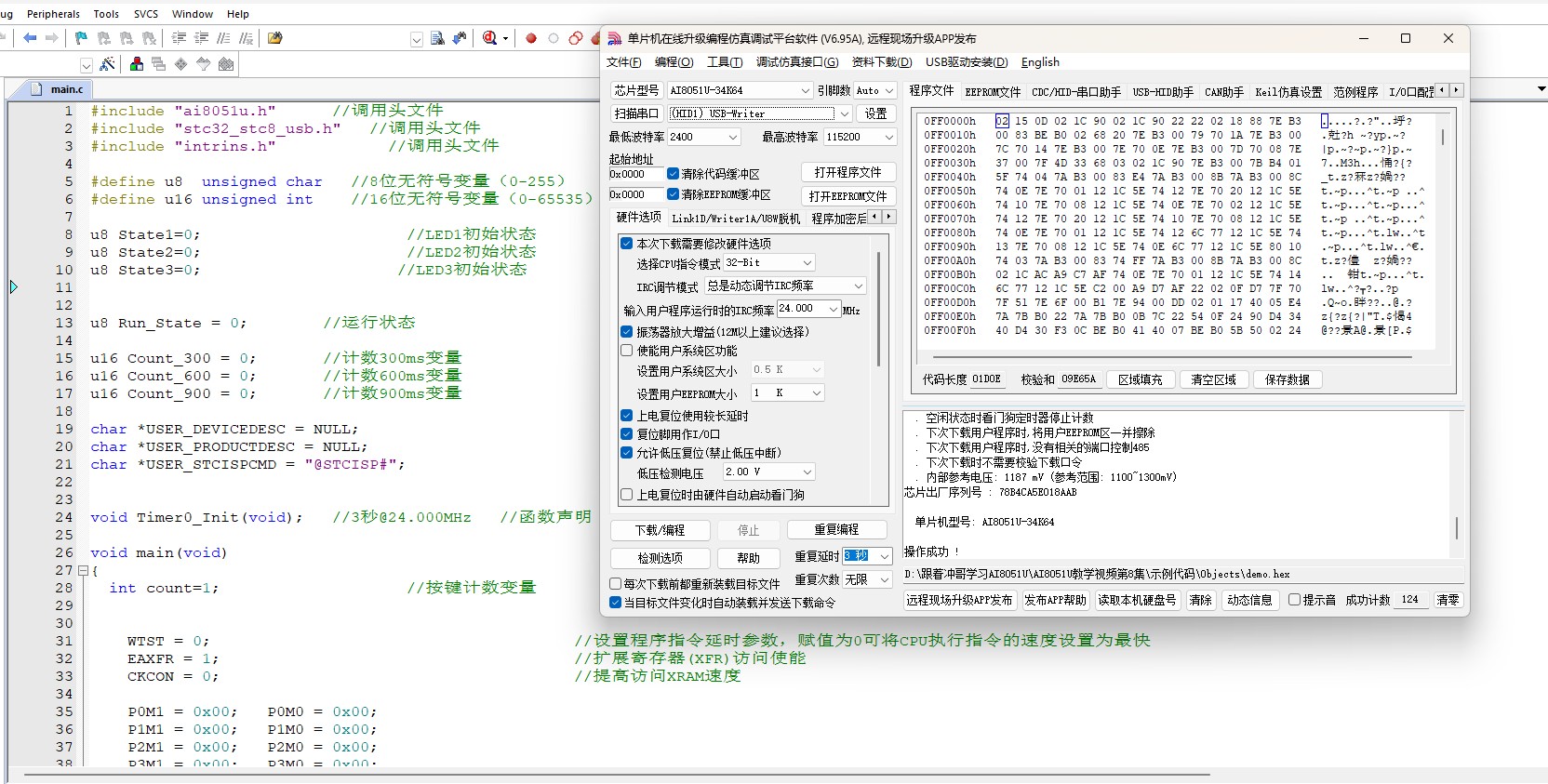

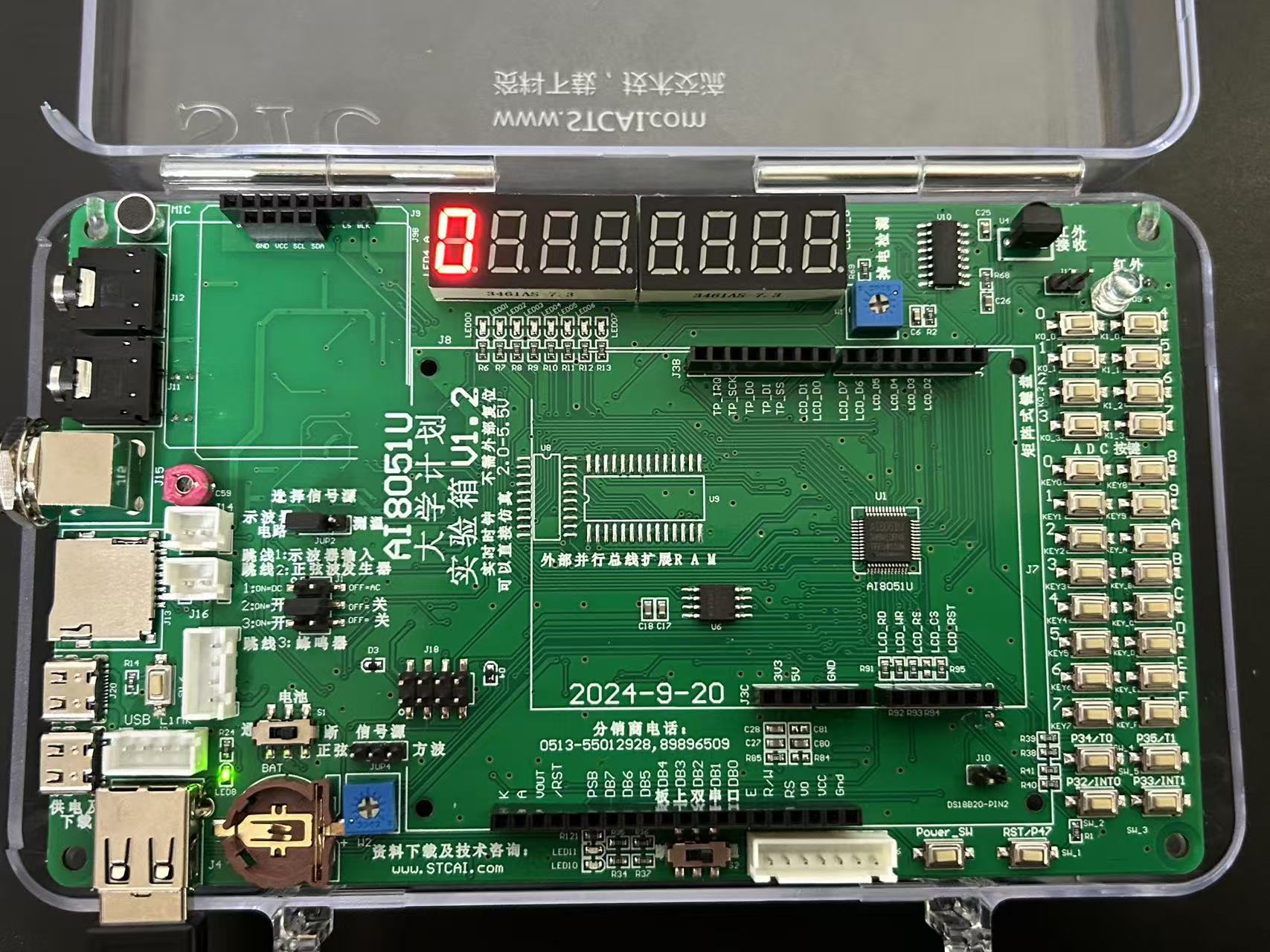

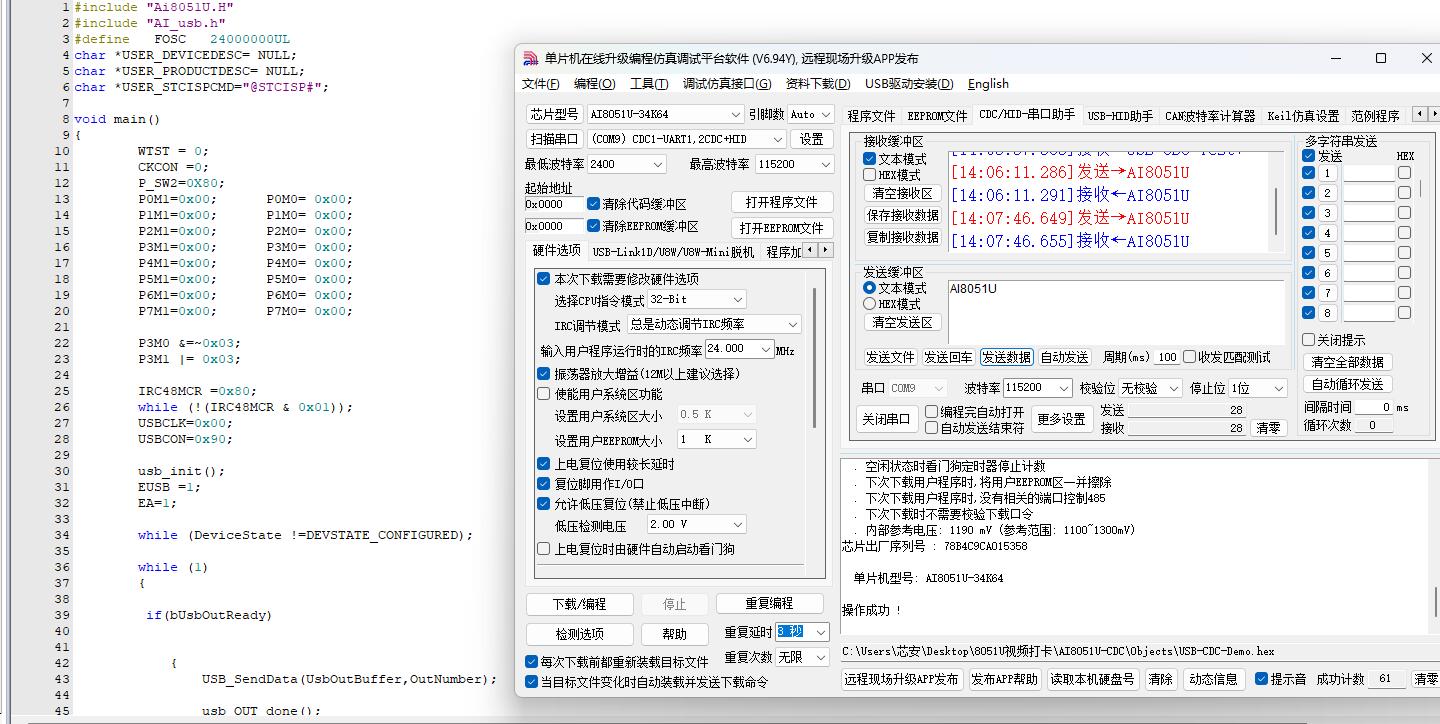

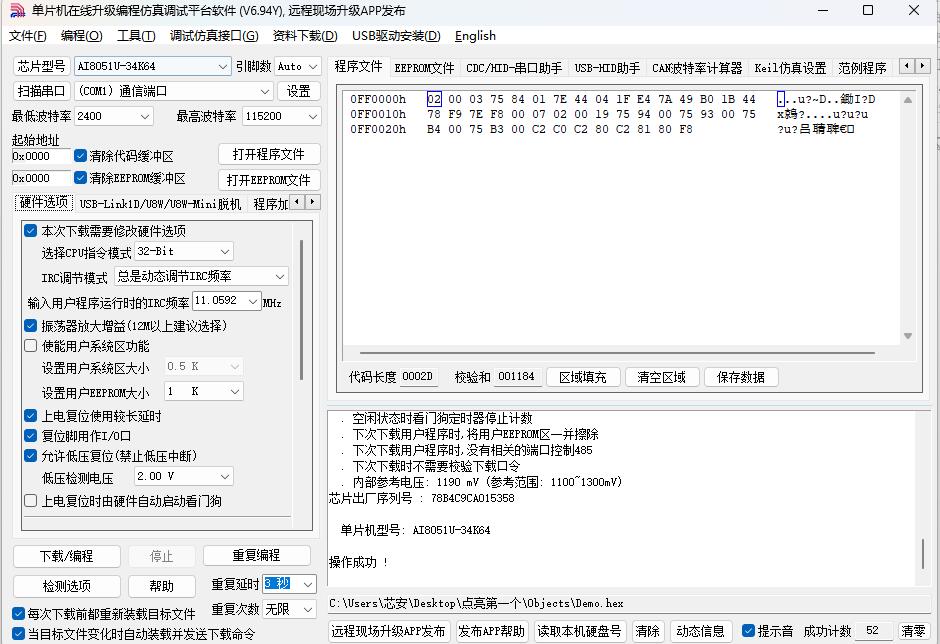

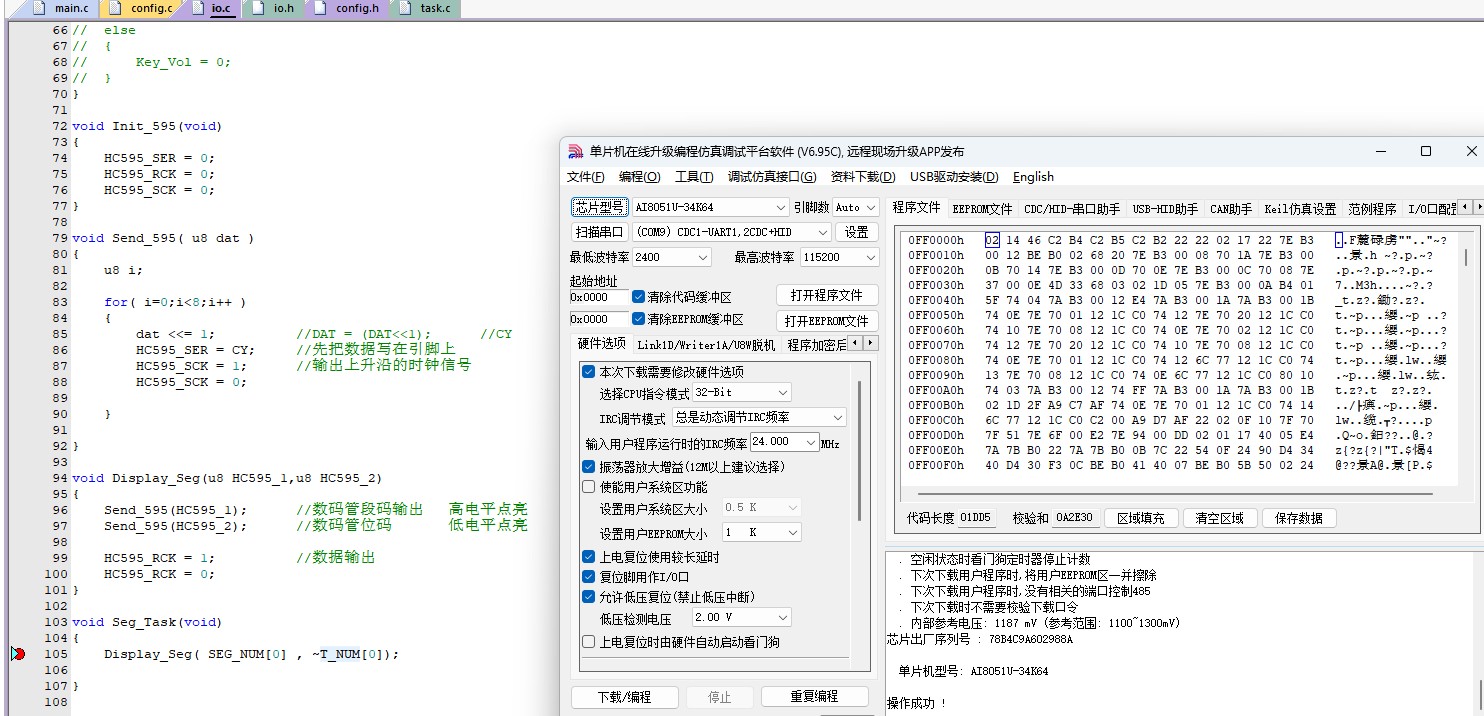

任务一效果

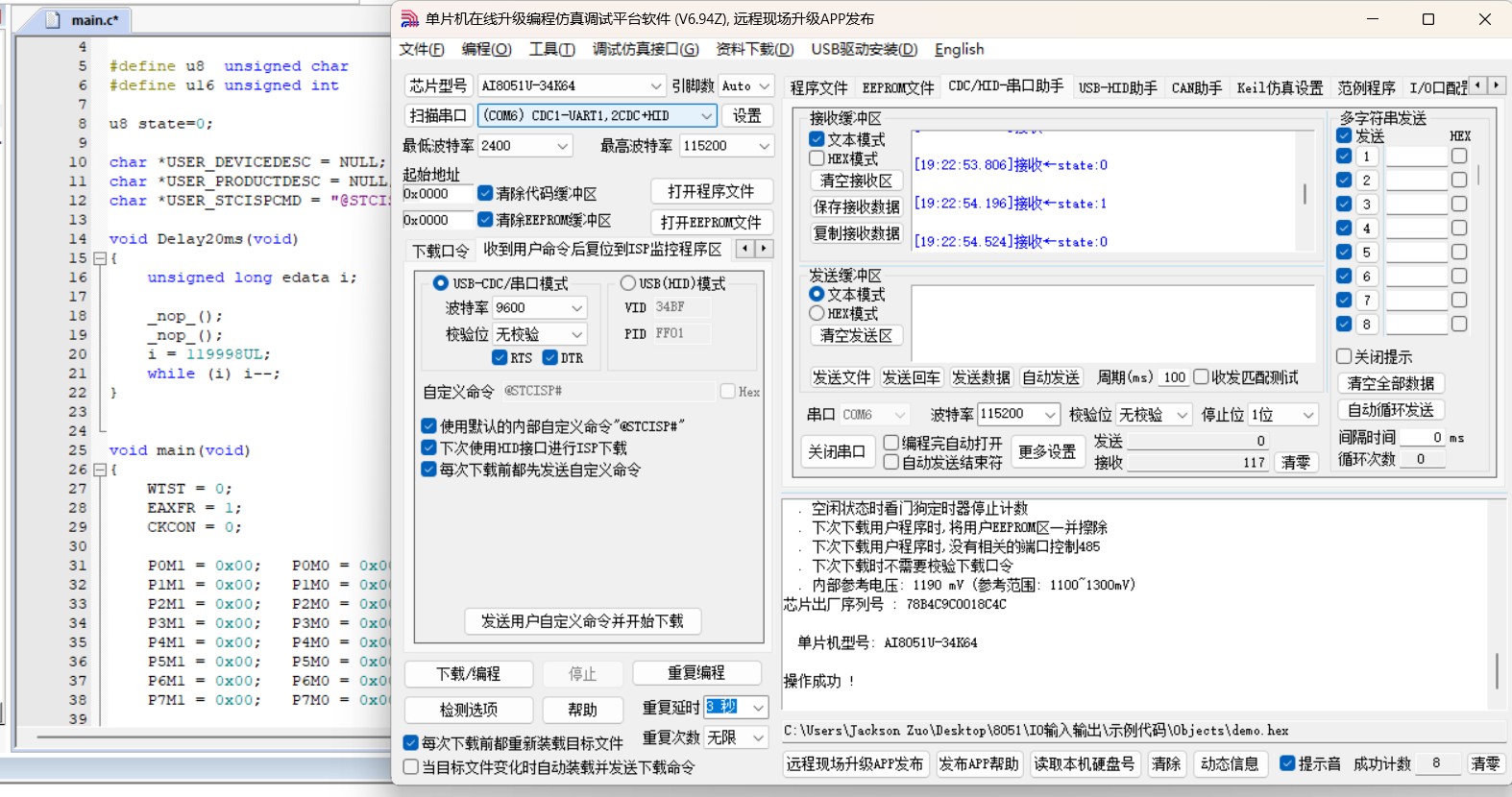

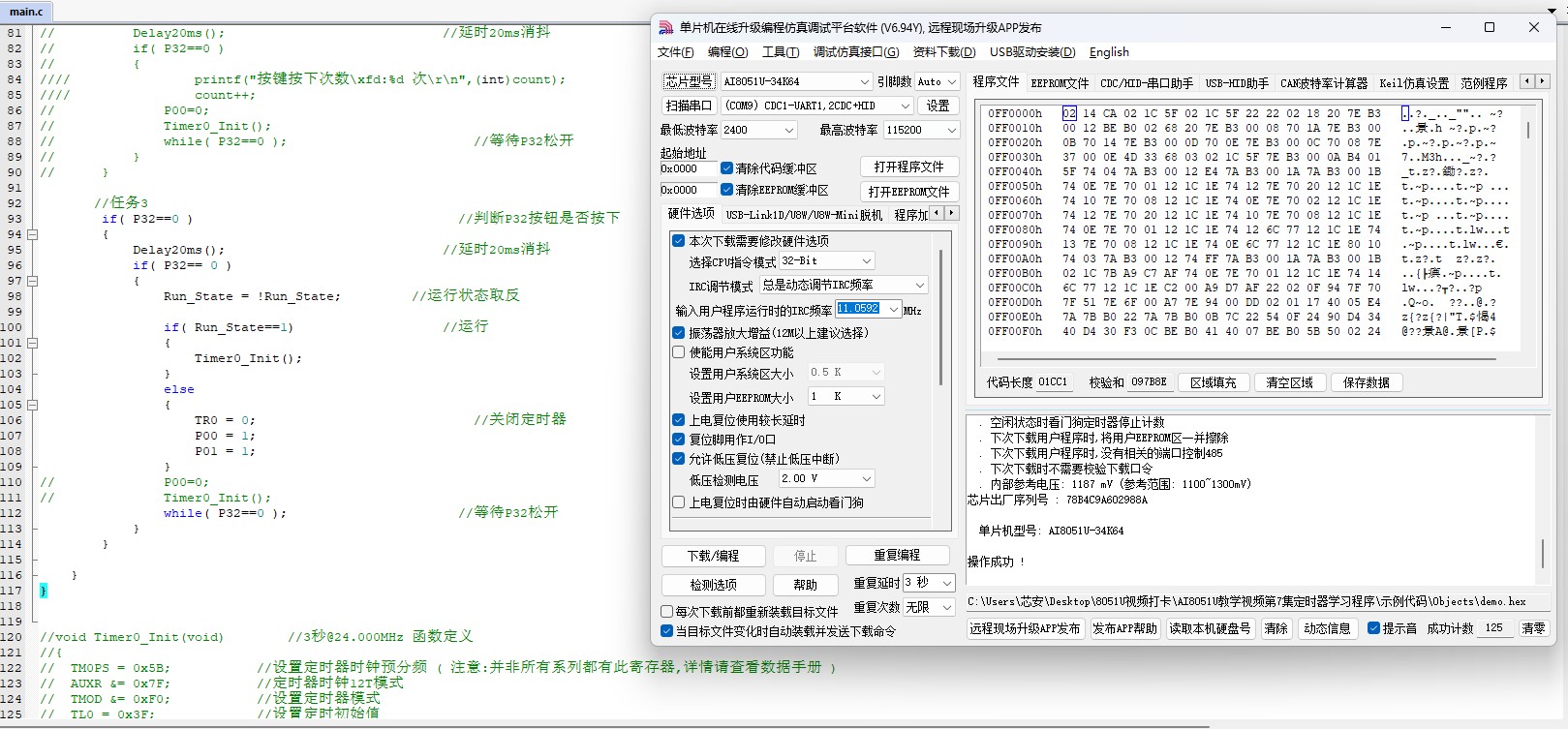

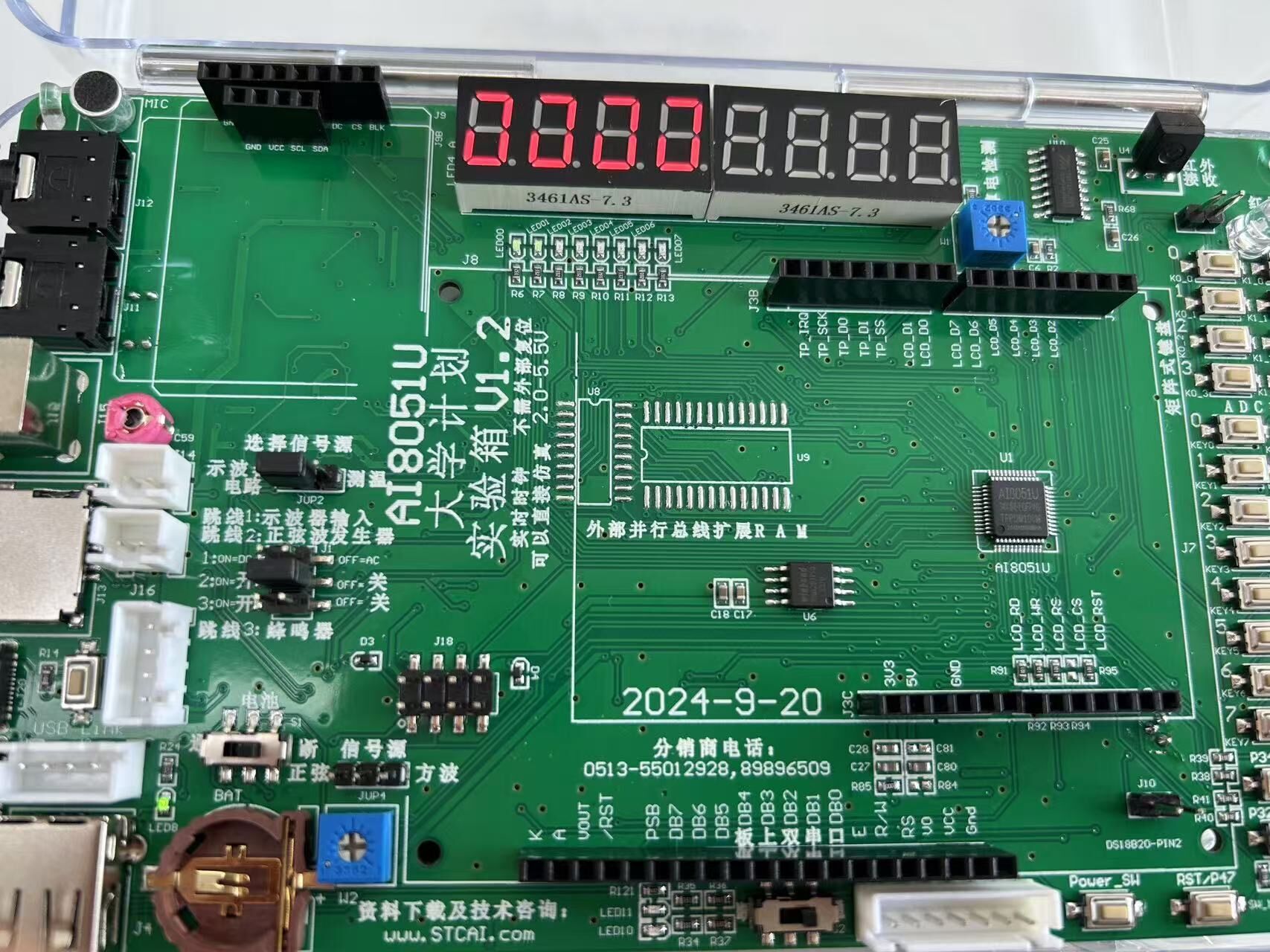

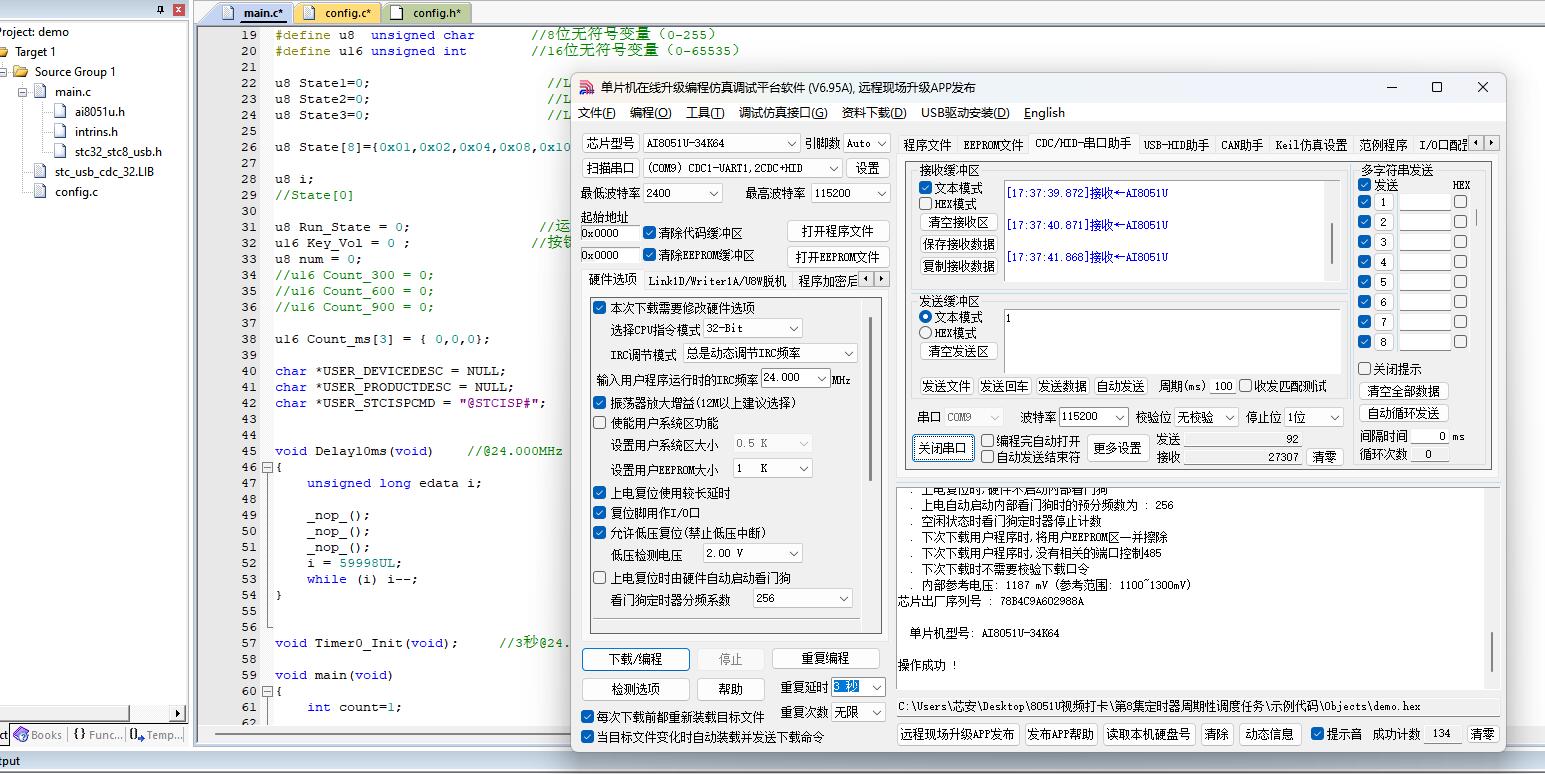

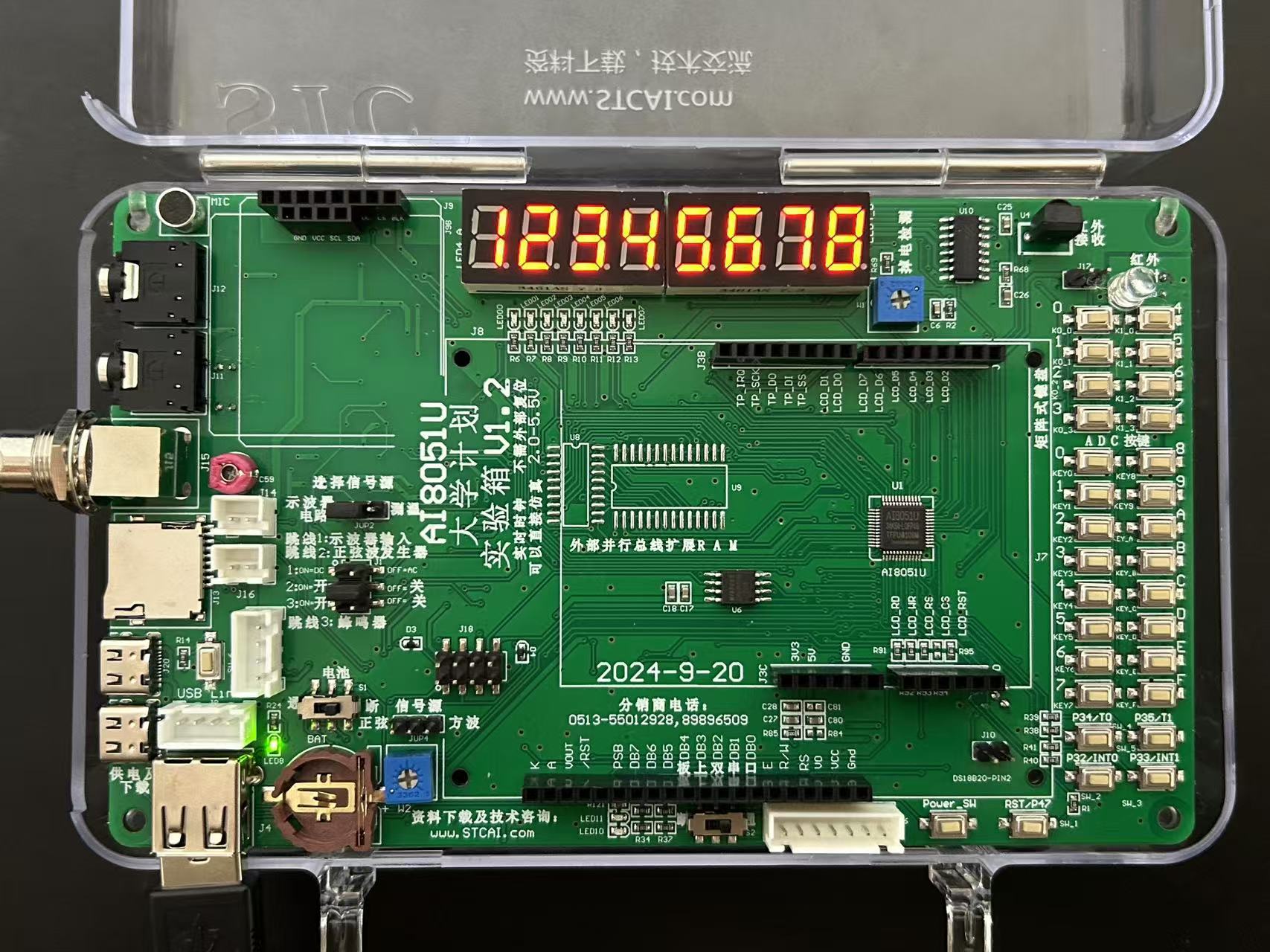

任务二：数码管显示“12345678”
任务三：数码管显示“00-00-00”分别代表时分秒，每过一秒钟秒+1

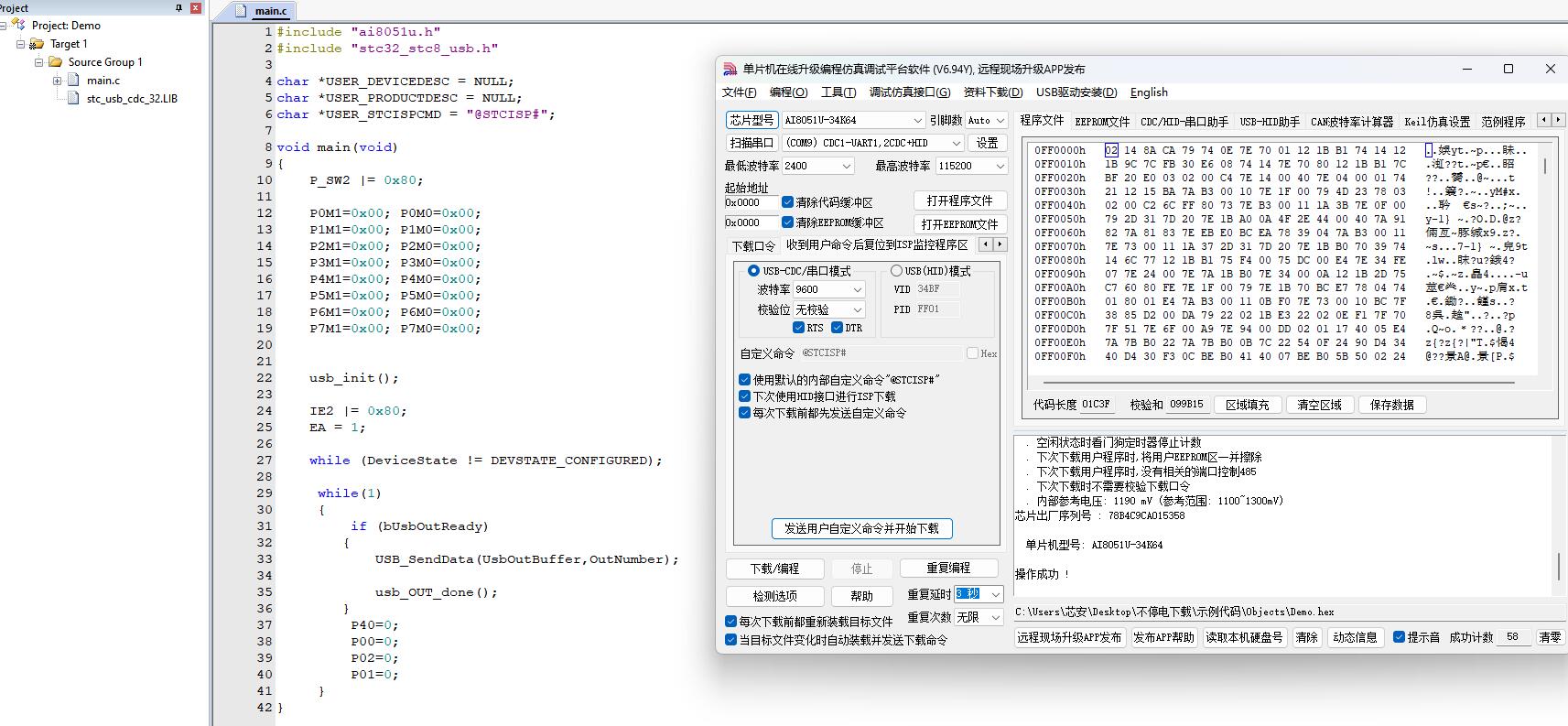

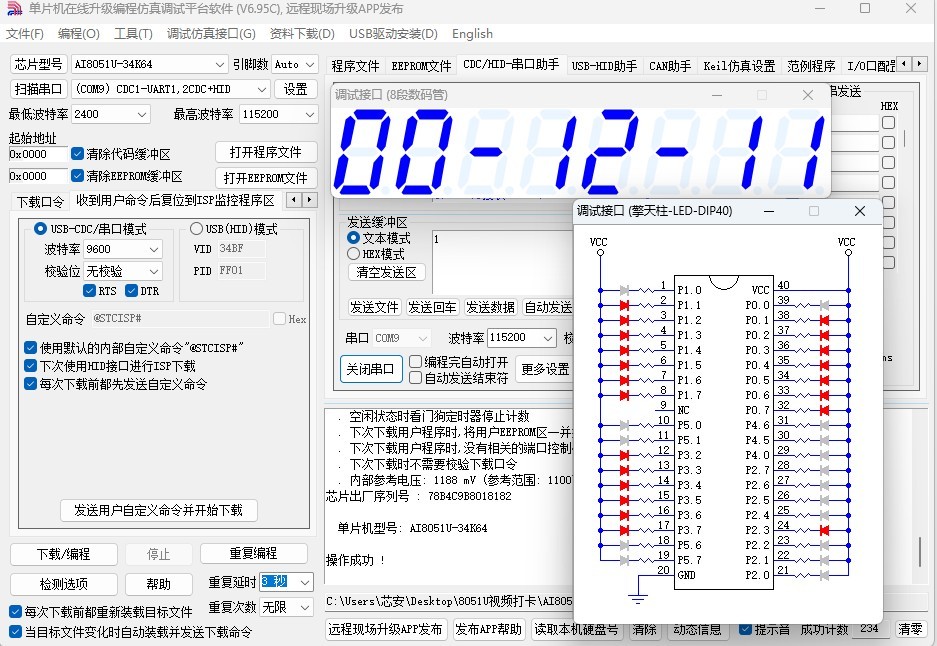

任务四：虚拟显示——LED和数码管

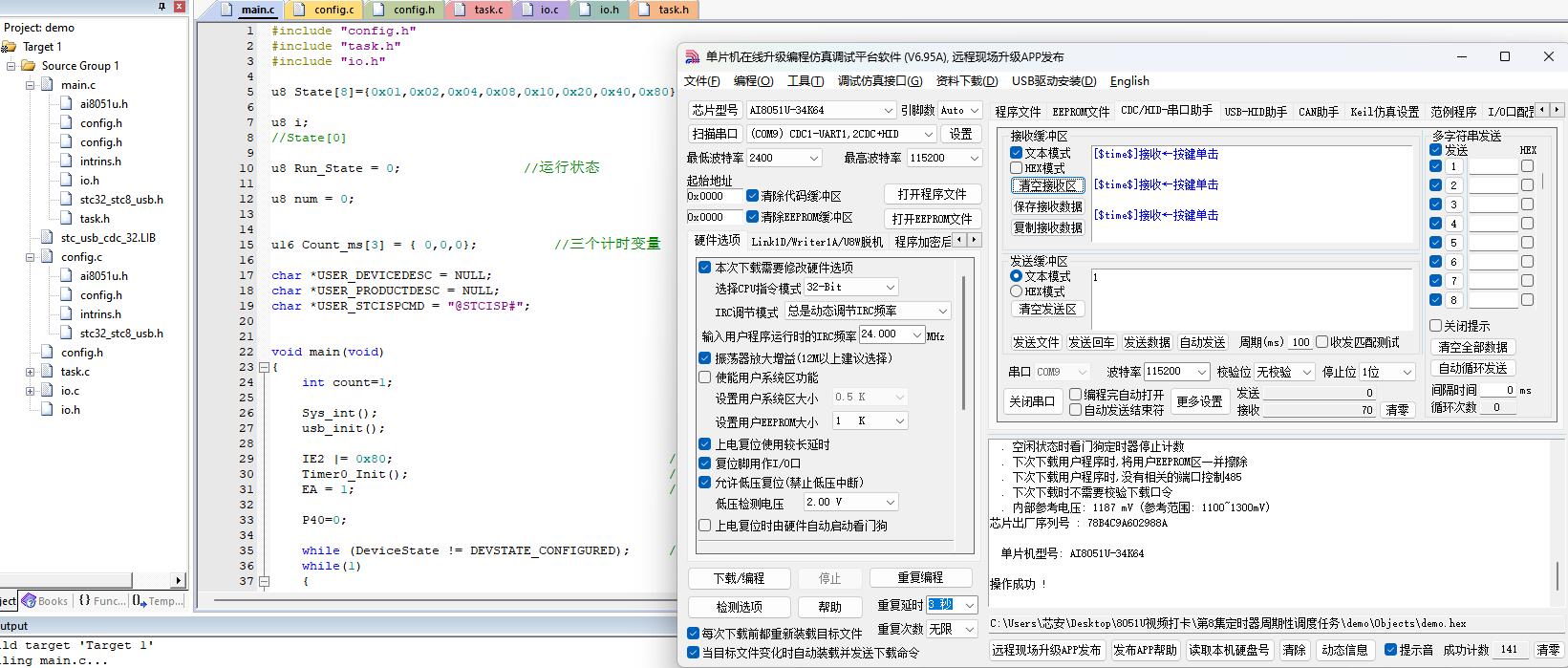

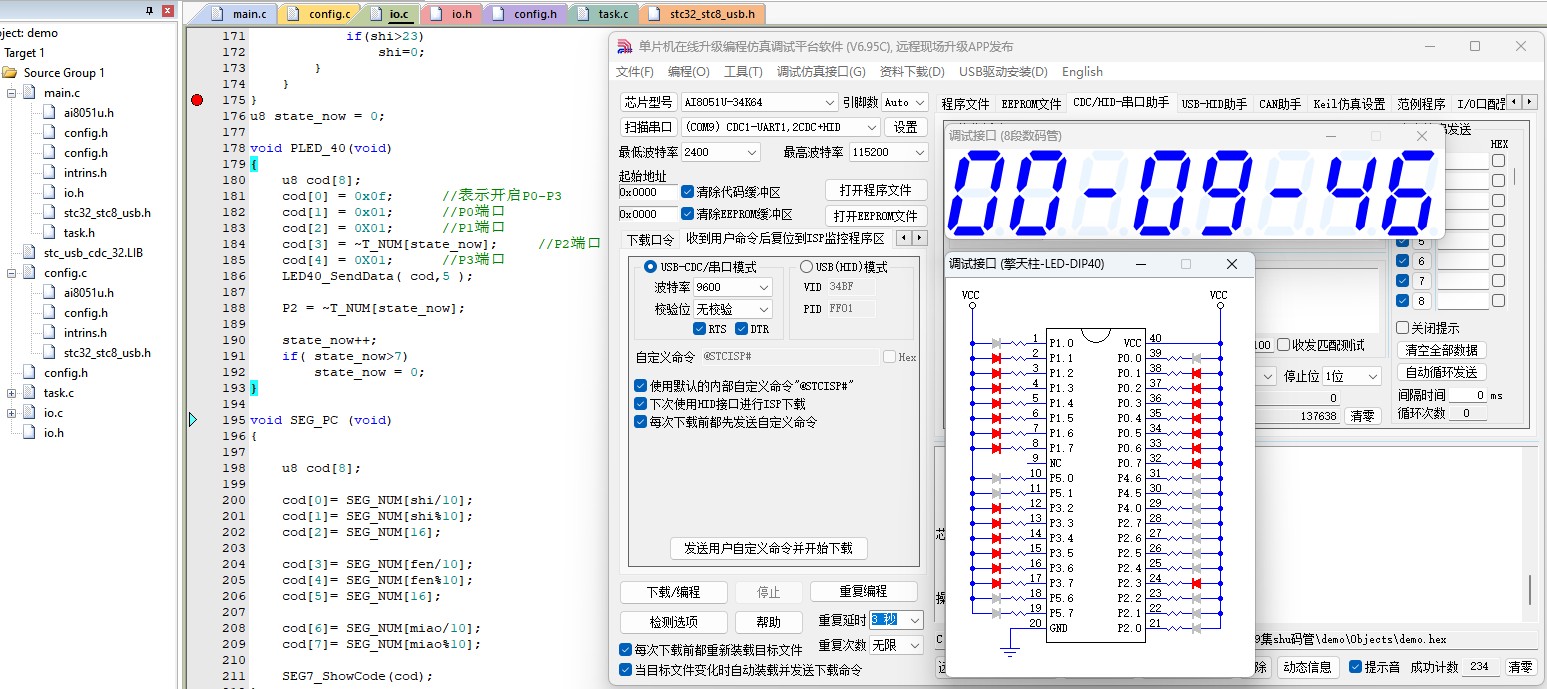

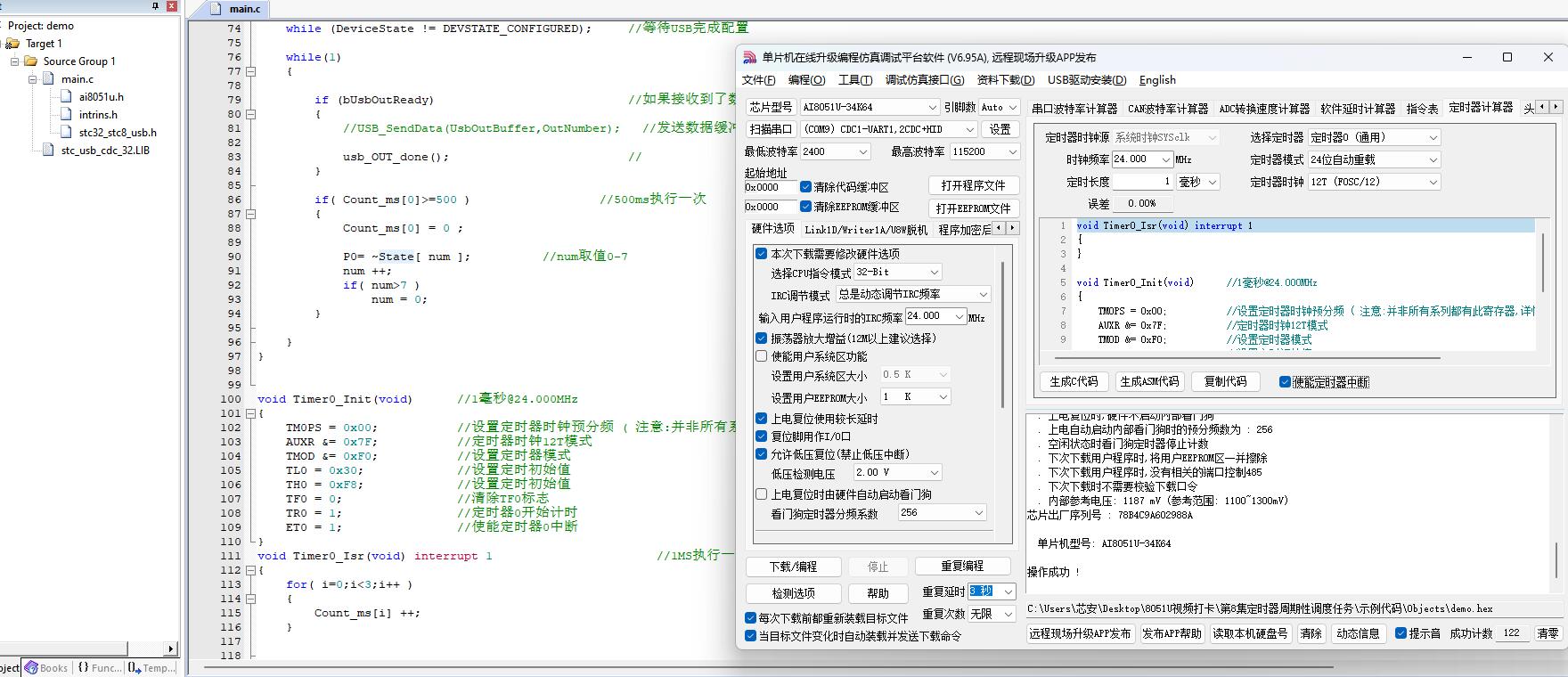

（1）效果图如下：
（2）代码如下：
#include "io.h"
u8 SEG_NUM[]=
{
0x3F, /*'0', 0*/
0x06, /*'1', 1*/
0x5B, /*'2', 2*/
0x4F, /*'3', 3*/
0x66, /*'4', 4*/
0x6D, /*'5', 5*/
0x7D, /*'6', 6*/
0x07, /*'7', 7*/
0x7F, /*'8', 8*/
0x6F, /*'9', 9*/
0x77, /*'A', 10*/
0x7C, /*'B', 11*/
0x39, /*'C', 12*/
0x5E, /*'D', 13*/
0x79, /*'E', 14*/
0x71, /*'F', 15*/
0x40, /*'-', 16*/
0x00, /*' ', 17*/
0x80, /*'.', 18*/
};
u8 T_NUM[8] =
{
0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80
};
u8 State1= 0; //LED1初始状态
u8 State2= 0; //LED2初始状态
u8 State3= 0; //LED3初始状态
u16 Key_Vol[3]; //按键按下持续时间
void LED0_Blink(void)
{
State1 = !State1;
P00 = State1;
}
void LED1_Blink(void)
{
State2 = !State2;
P01 = State2;
}
void LED2_Blink(void)
{
State3 = !State3;
P02 = State3;
}
void Key_Task(void)
{
// if( P32 ==0 )
// {
// Key_Vol[0]++;
// if(Key_Vol==5 )
// {
// //按键按下的任务
// printf( "按键单击\r\n" );
// }
// }
// else
// {
// Key_Vol = 0;
// }
}
void Init_595(void)
{
HC595_SER = 0;
HC595_RCK = 0;
HC595_SCK = 0;
}
void Send_595( u8 dat )
{
u8 i;
for( i=0;i<8;i++ )
{
dat <<= 1; //DAT = (DAT<<1); //CY
HC595_SER = CY; //先把数据写在引脚上
HC595_SCK = 1; //输出上升沿的时钟信号
HC595_SCK = 0;
}
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
Send_595(HC595_1); //数码管段码输出 高电平点亮
Send_595(HC595_2); //数码管位码 低电平点亮
HC595_RCK = 1; //数据输出
HC595_RCK = 0;
}
u8 Seg_no = 0;
u8 shi = 0;
u8 fen = 0;
u8 miao = 0;

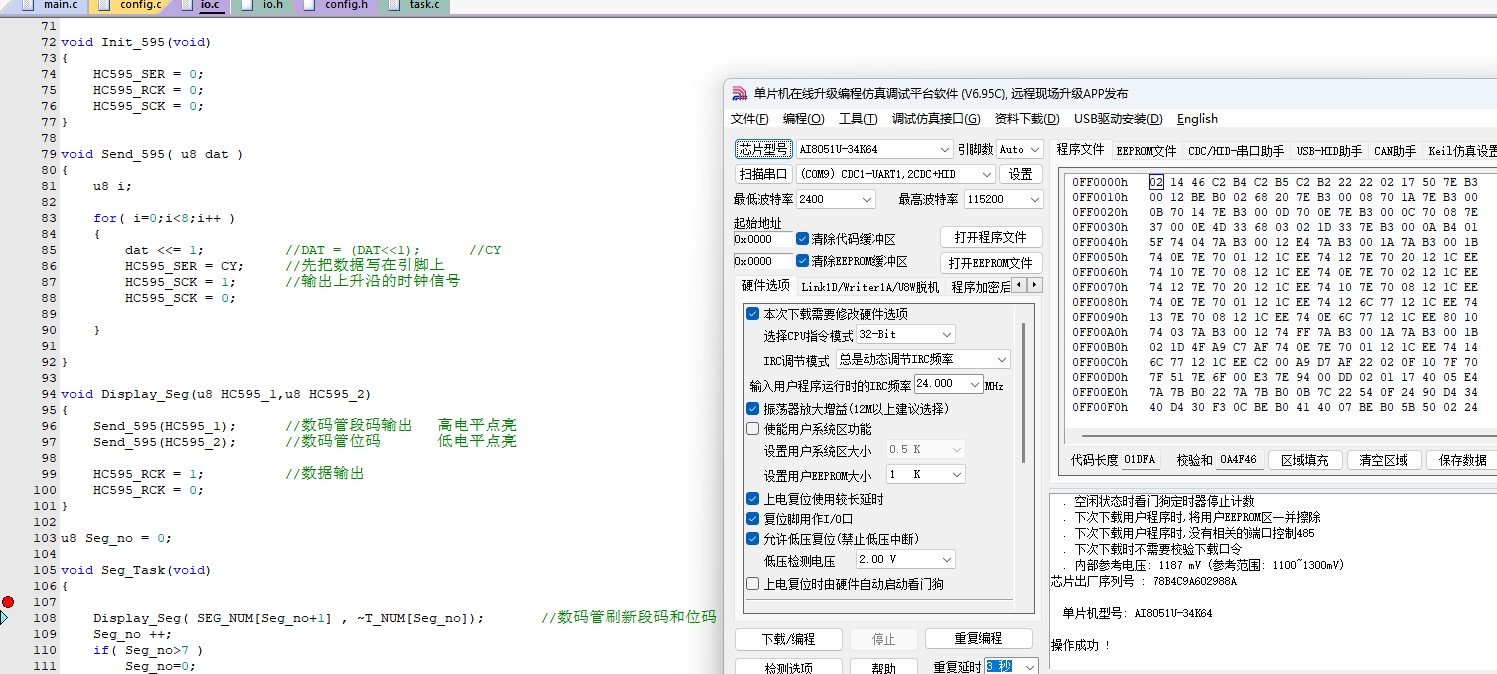

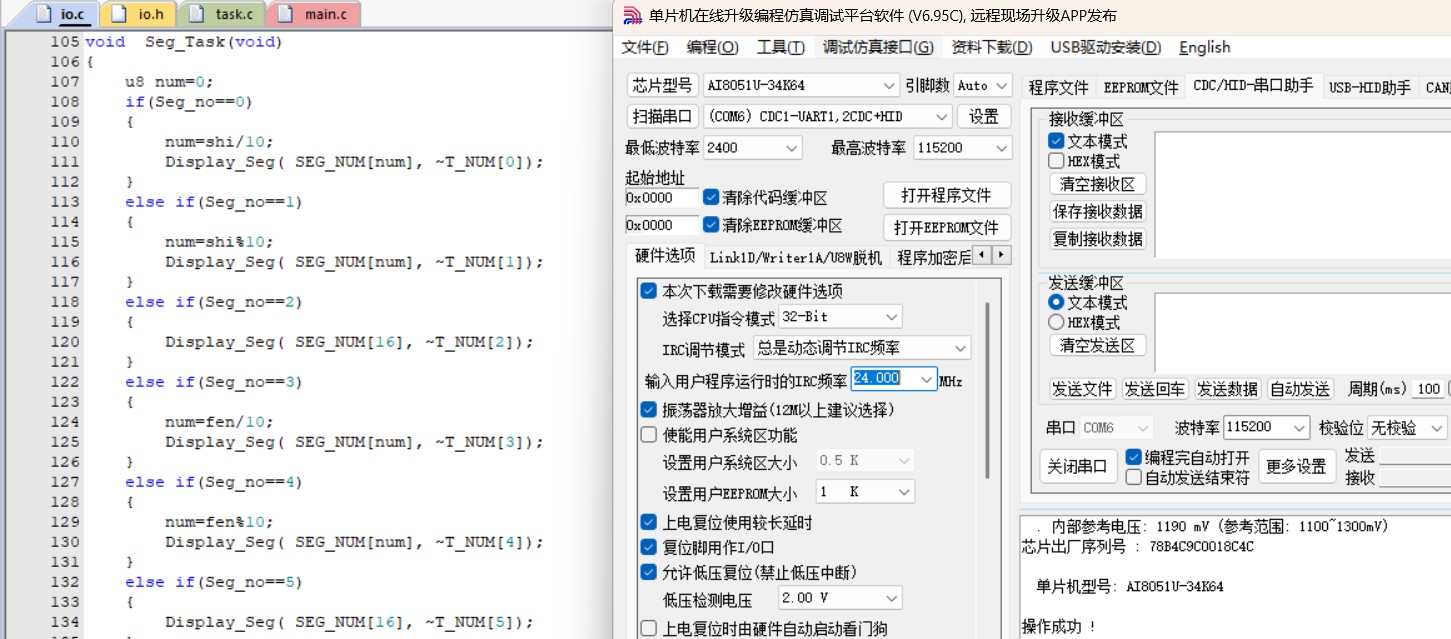

void Seg_Task(void)
{
u8 num=0;
if(Seg_no==0) //小时十位
{
num=shi/10;
Display_Seg( SEG_NUM[num], ~T_NUM[0]); //数码管刷段码和位码
}
else if(Seg_no==1) //小时的个位
{
num=shi%10;
Display_Seg( SEG_NUM[num], ~T_NUM[1]); //数码管刷段码和位码
}
else if(Seg_no==2) //第一个横杠
{
Display_Seg( SEG_NUM[16], ~T_NUM[2]); //数码管刷段码和位码
}
else if(Seg_no==3) //分钟的十位
{
num=fen/10;
Display_Seg( SEG_NUM[num], ~T_NUM[3]); //数码管刷段码和位码
}
else if(Seg_no==4) //分钟的个位
{
num=fen%10;
Display_Seg( SEG_NUM[num], ~T_NUM[4]); //数码管刷段码和位码
}
else if(Seg_no==5) //第二个横杠
{
Display_Seg( SEG_NUM[16], ~T_NUM[5]); //数码管刷段码和位码
}
else if(Seg_no==6) //秒钟的十位
{
num=miao/10;
Display_Seg( SEG_NUM[num], ~T_NUM[6]); //数码管刷段码和位码
}
else if(Seg_no==7) //秒钟的个位
{
num=miao%10;
Display_Seg( SEG_NUM[num], ~T_NUM[7]); //数码管刷段码和位码
}
else
{
}
Seg_no ++;
if( Seg_no >7)
Seg_no=0;
}
void TIMECOUNT_Task(void)
{
miao ++;
if( miao>59)
{
miao=0;
fen++;
if(fen>59)
{
fen=0;
shi++;
if(shi>23)
shi=0;
}
}
}
u8 state_now = 0;
void PLED_40(void)
{
u8 cod[8];
cod[0] = 0x0f; //表示开启P0-P3
cod[1] = 0x01; //P0端口
cod[2] = 0X01; //P1端口
cod[3] = ~T_NUM[state_now]; //P2端口
cod[4] = 0X01; //P3端口
LED40_SendData( cod,5 );
P2 = ~T_NUM[state_now];
state_now++;
if( state_now>7)
state_now = 0;
}
void SEG_PC (void)
{
u8 cod[8];
cod[0]= SEG_NUM[shi/10];
cod[1]= SEG_NUM[shi%10];
cod[2]= SEG_NUM[16];
cod[3]= SEG_NUM[fen/10];
cod[4]= SEG_NUM[fen%10];
cod[5]= SEG_NUM[16];
cod[6]= SEG_NUM[miao/10];
cod[7]= SEG_NUM[miao%10];
SEG7_ShowCode(cod);
}
|
|
