32G数据手册上PLL144M高速PWM相关说明太少，请大虾能不能详细讲解一下[已解决]

baig***

Debu*** 发表于 2024-11-28 11:13
高速PWM以16bit高级PWM为基础，支持使用PLL时钟源，寄存器异步访问，其他与16bit高级PWM相同
...

异步访问就不能开启PWM中断，是吧？

王***

baig*** 发表于 2024-11-28 13:55
请问一下，高速PWM不能开启PWM中断？谢谢

可以开启的，不过太高速的情况可能会出现中断间隔太短而反复进入中断，进而无法执行其他任务，谨慎开启

baig***

王*** 发表于 2024-11-28 15:05
可以开启的，不过太高速的情况可能会出现中断间隔太短而反复进入中断，进而无法执行其他任务，谨慎开启 ...

谢谢，还有个问题，高速PWM那些寄存器必须异步读写，那些不需要异步读写呢？

baig***

王*** 发表于 2024-11-28 15:05
可以开启的，不过太高速的情况可能会出现中断间隔太短而反复进入中断，进而无法执行其他任务，谨慎开启 ...

void PWM_init()
{
        PWMA_PS =0x01;
        CLKSEL |=0xC0;   //内部输出PLL时钟144M，并且作为IO端口的工作时钟源
        HSCLKDIV = 0x00;
        HPLLCR =0xFF;        //使能PLL功能，最高频率输出
        HSCLKDIV =0;        //不分频
        HSPWMA_CFG = 0x03;        //使能异步控制模式，异步模式下使能PWM中断;
        WritePWMA((char)&PWMA_CCER1,0X00);
        WritePWMA((char)&PWMA_CCMR1,0X00);
        WritePWMA((char)&PWMA_CCMR1,0X60);
        WritePWMA((char)&PWMA_CCER1,0X01);
        WritePWMA((char)&PWMA_ENO,0X01);
        WritePWMA((char)&PWMA_CCR1H,512>>8);
        WritePWMA((char)&PWMA_CCR1L,512);
        WritePWMA((char)&PWMA_ARRH,1023>>8);//频率141khz
        WritePWMA((char)&PWMA_ARRL,1023);                //10位精度
        WritePWMA((char)&PWMA_DTR,0);//死区
        WritePWMA((char)&PWMA_BKR,0X80);
        WritePWMA((char)&PWMA_CR1,0X01);
        WritePWMA((char)&PWMA_ENO,0xff);
}
麻烦你给看看，还有那些寄存器没有设定，我在屠龙刀上跑的，没有PWM输出

王***

baig*** 发表于 2024-11-28 15:27
谢谢，还有个问题，高速PWM那些寄存器必须异步读写，那些不需要异步读写呢？ ...

PWMx_PS不用异步读写，因为不属于PWM部分。
其他的都需要使用异步读写，不然两边的时钟速度不一致无法通讯

王***

baig*** 发表于 2024-11-28 15:33
void PWM_init()
{
        PWMA_PS =0x01;

您好，你的PLL部分是有一点问题的

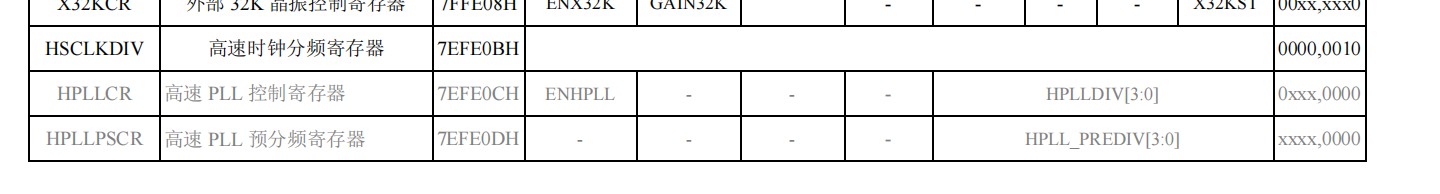

32G并没有PLLCR寄存器

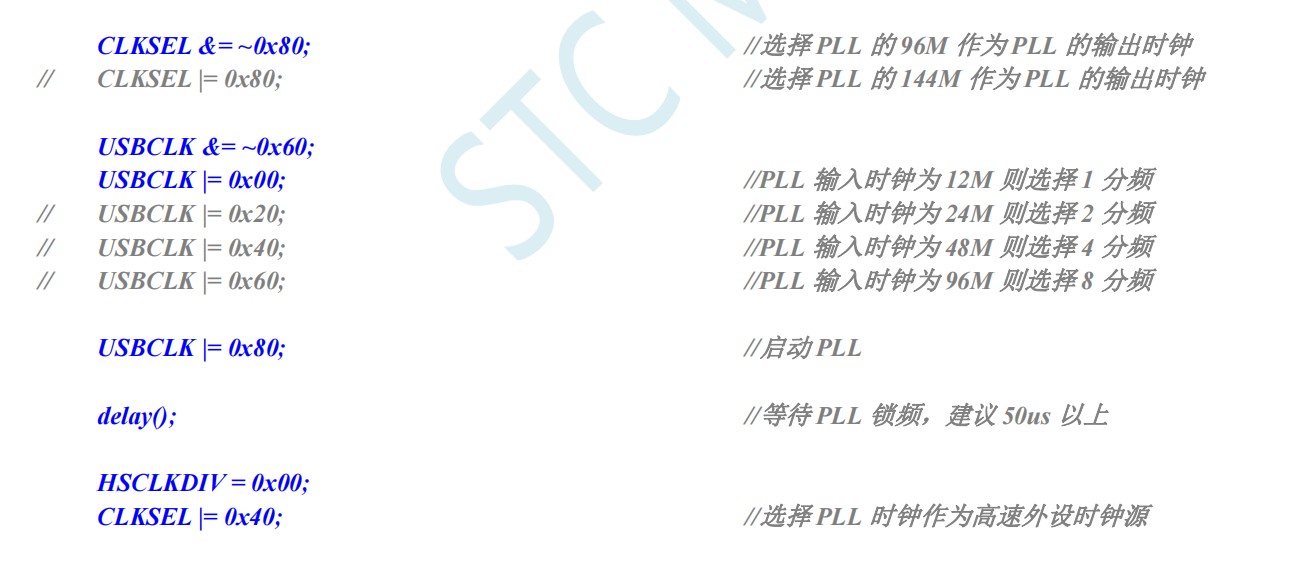

以下是范例程序提供的切换时钟

并且，请在配置的开头加入

EAXFR = 1; //扩展寄存器(XFR)访问使能
复制代码

否则会无法访问拓展寄存器的配置，进而导致无法生效

PWM部分并没有很大的问题，请先修改PLL部分以确保时钟正常，欢迎继续讨论

baig***

王*** 发表于 2024-11-28 15:47
您好，你的PLL部分是有一点问题的

32G并没有PLLCR寄存器

按照你的指导，已经正常了，谢谢

strea***

王*** 发表于 2024-11-28 15:05
可以开启的，不过太高速的情况可能会出现中断间隔太短而反复进入中断，进而无法执行其他任务，谨慎开启 ...

你好，STC8051U单片机使用高速高级PWMA，是不是就不能使用PWMA中断了?我这边中断允许位也都已经打开了，中断标志位也已经置位，但就是进不了中断

王***

strea*** 发表于 2025-1-4 11:44
你好，STC8051U单片机使用高速高级PWMA，是不是就不能使用PWMA中断了?我这边中断允许位也都已经打开了， ...

可以使用

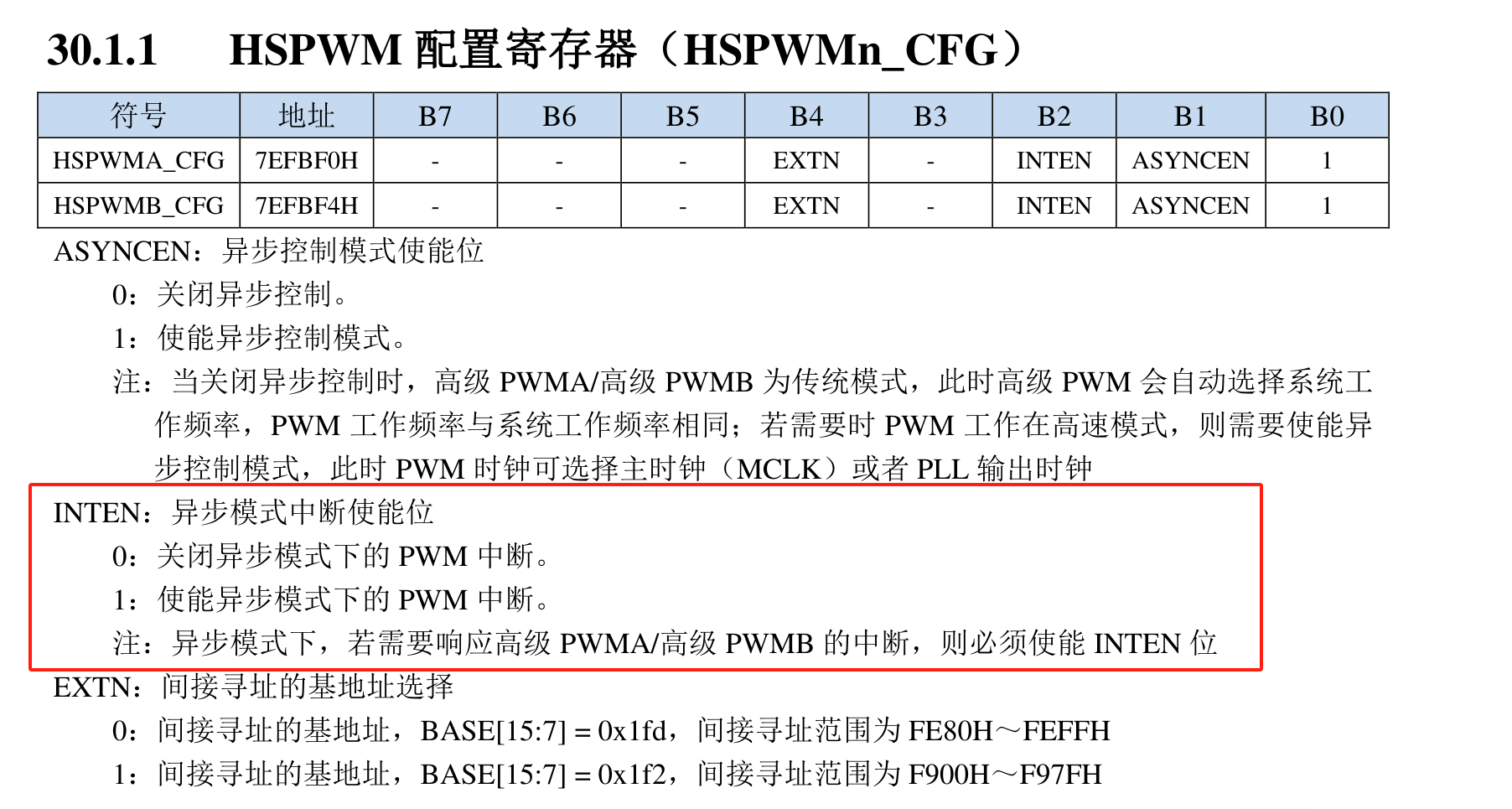

具体注意配置这个寄存器：

strea***

王*** 发表于 2025-1-4 11:46
可以使用
具体注意配置这个寄存器：

就是这个没有打开，感谢
