起点AI8051U小车驱动板(为2025电赛准备（板子大小5*5）

叁只***

近日嘉立创出了新活动，同时AI8051U出了新的QFN封装，我就在想，
唉我是不是可以搞个比较小的驱动板呢(板子大小5*5cm)？

把小车要用的常见的东西比如说,【DC/DC 12V to 5V】,【LDO 5V to 3.3V】,
自动下载电路（带自动断电，同时隔离开下载电路和芯片通信，保证即便
击穿了大部分元件也可以保证自己电脑的USB不会坏掉）,
蜂鸣器，陀螺仪，地磁传感器，flash，OLED，按键，电池检测，五向开关，
编码器，同时引出全部UART给摄像头通信用呢？
最好还要体积小，做到刚刚好可以放在小车上面还比较通用。
于是就有了这个项目，目前项目仍在设计中，后期如果搞好了，会开源出来。

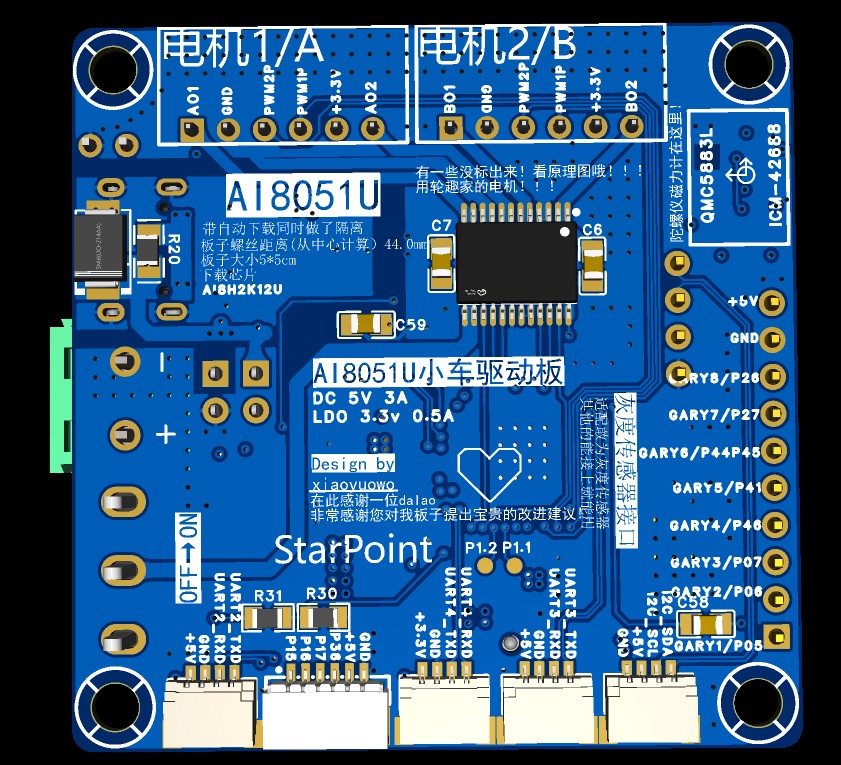

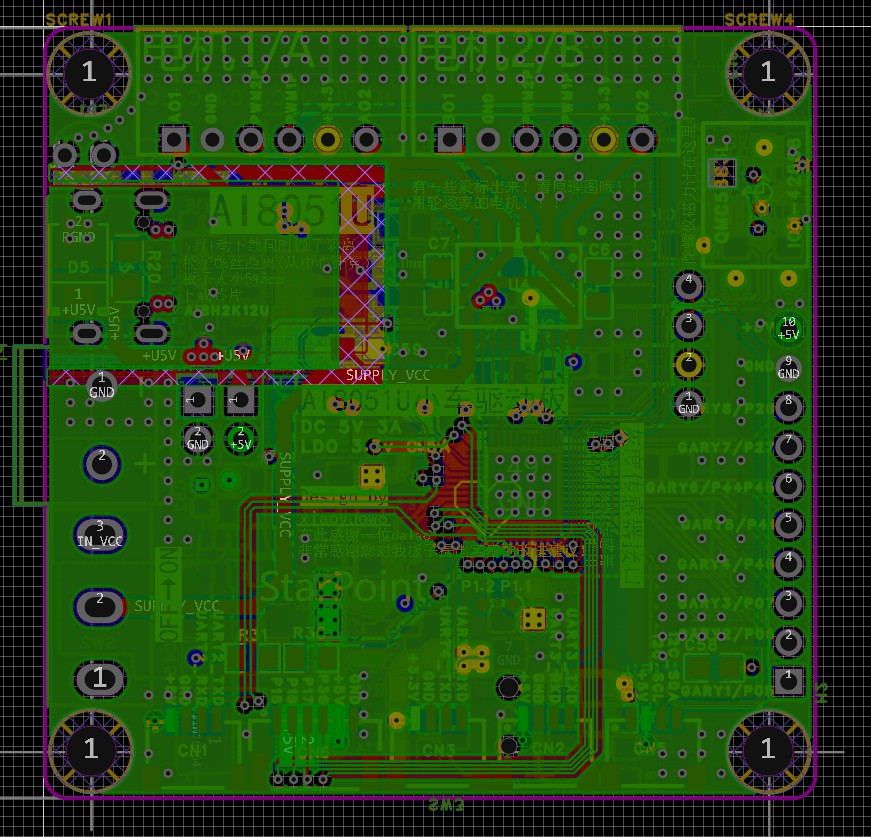

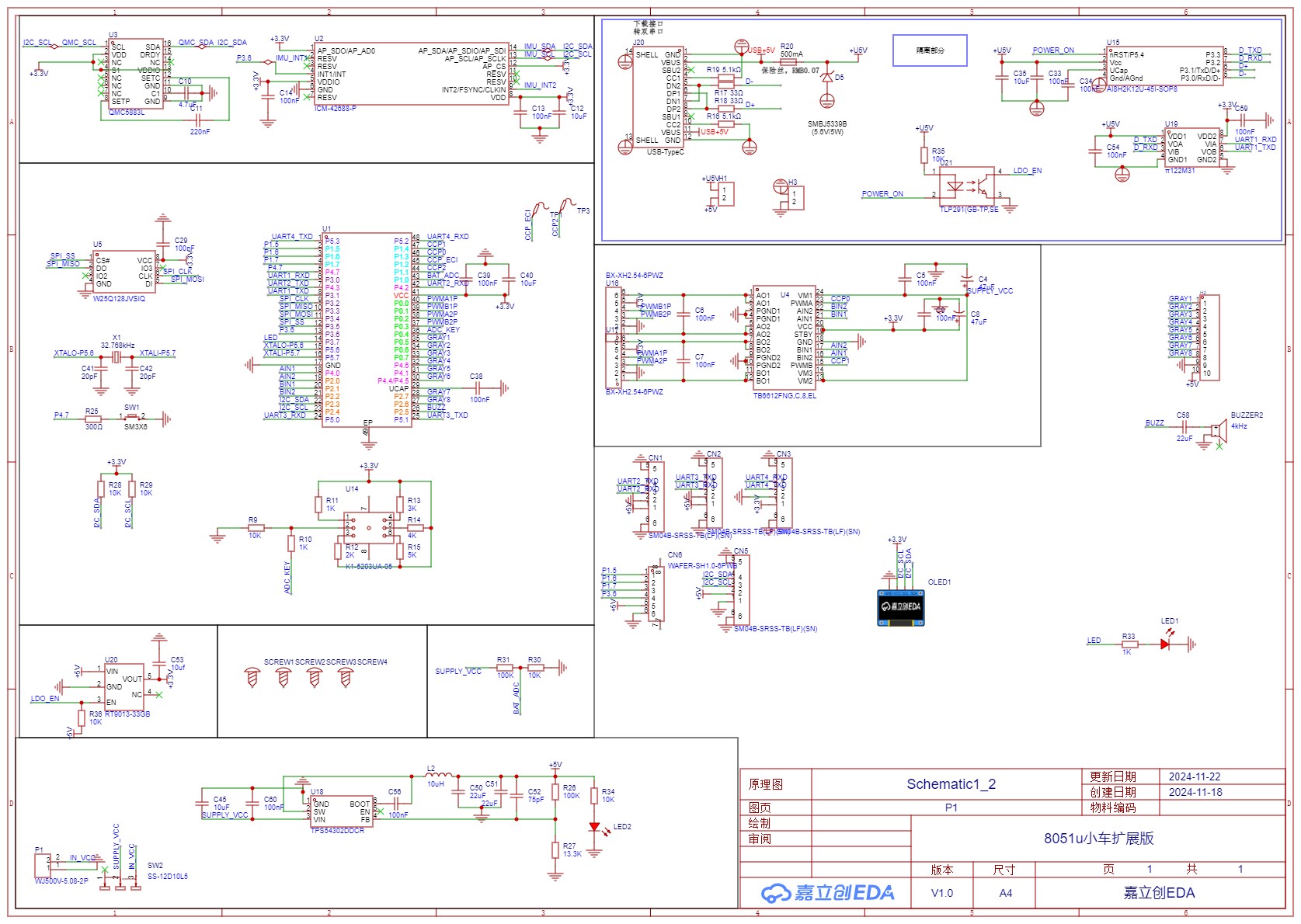

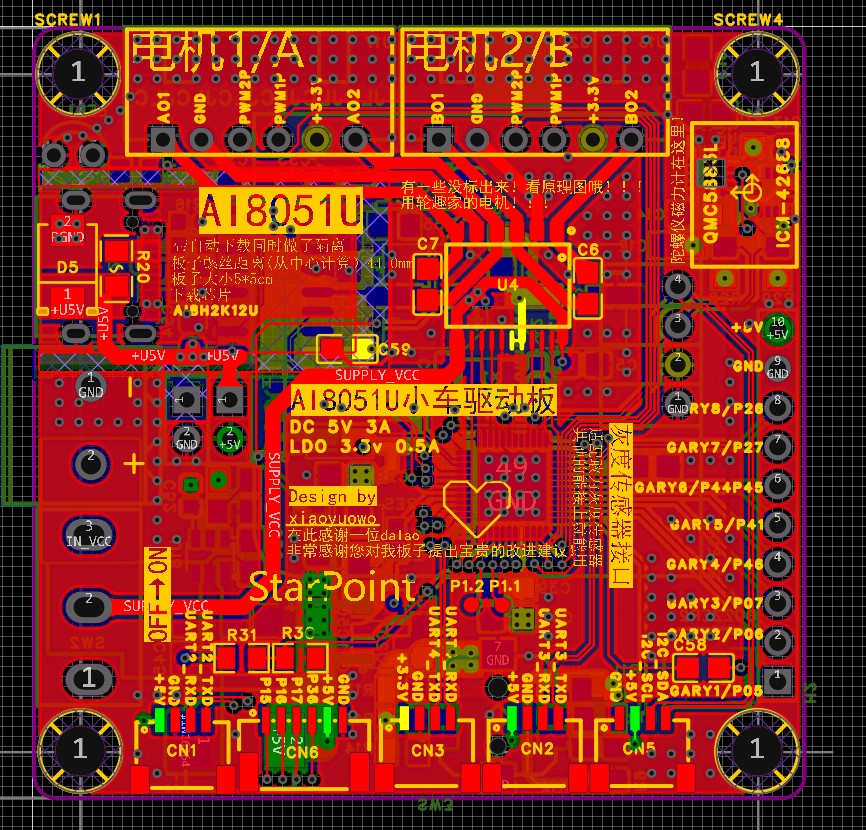

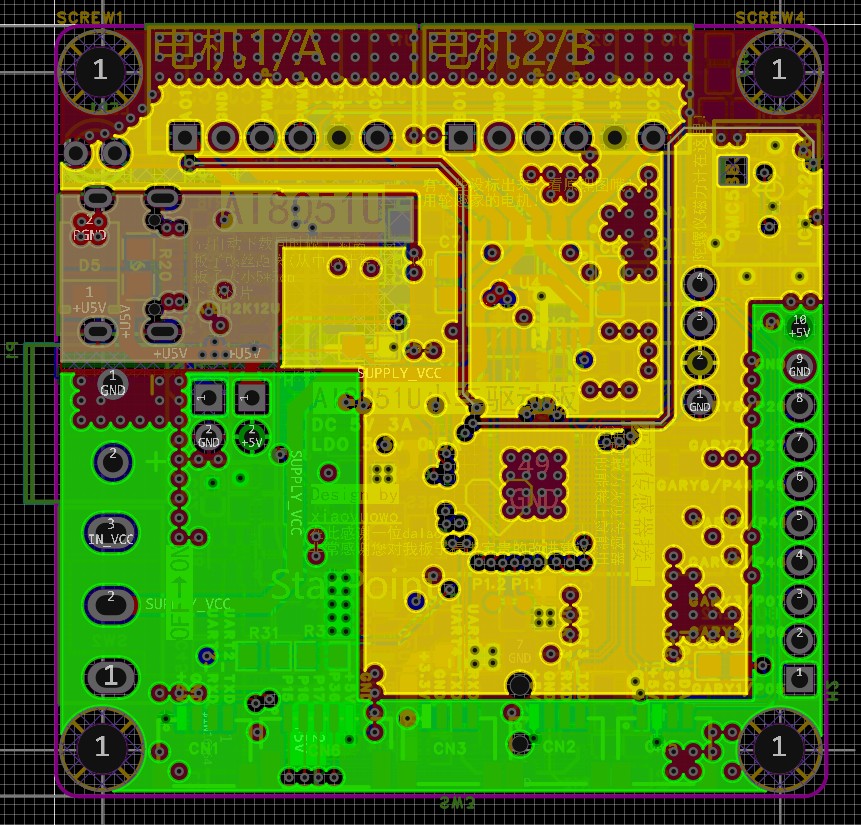

目前就发一下原理图，还有3d渲染图内部叠层结构吧.
大家如果有什么好建议欢迎提供,
名字的话我想叫他起点，千里之行始于足下，也通奇点之意，
希望有更多有趣的应用和想法迸发出来
原谅我（我想偷懒所以用了4层真的抱歉了QAQ
编码器直接占用了两路高级PWM，关于生成PWM驱动电机的我选用了CCP

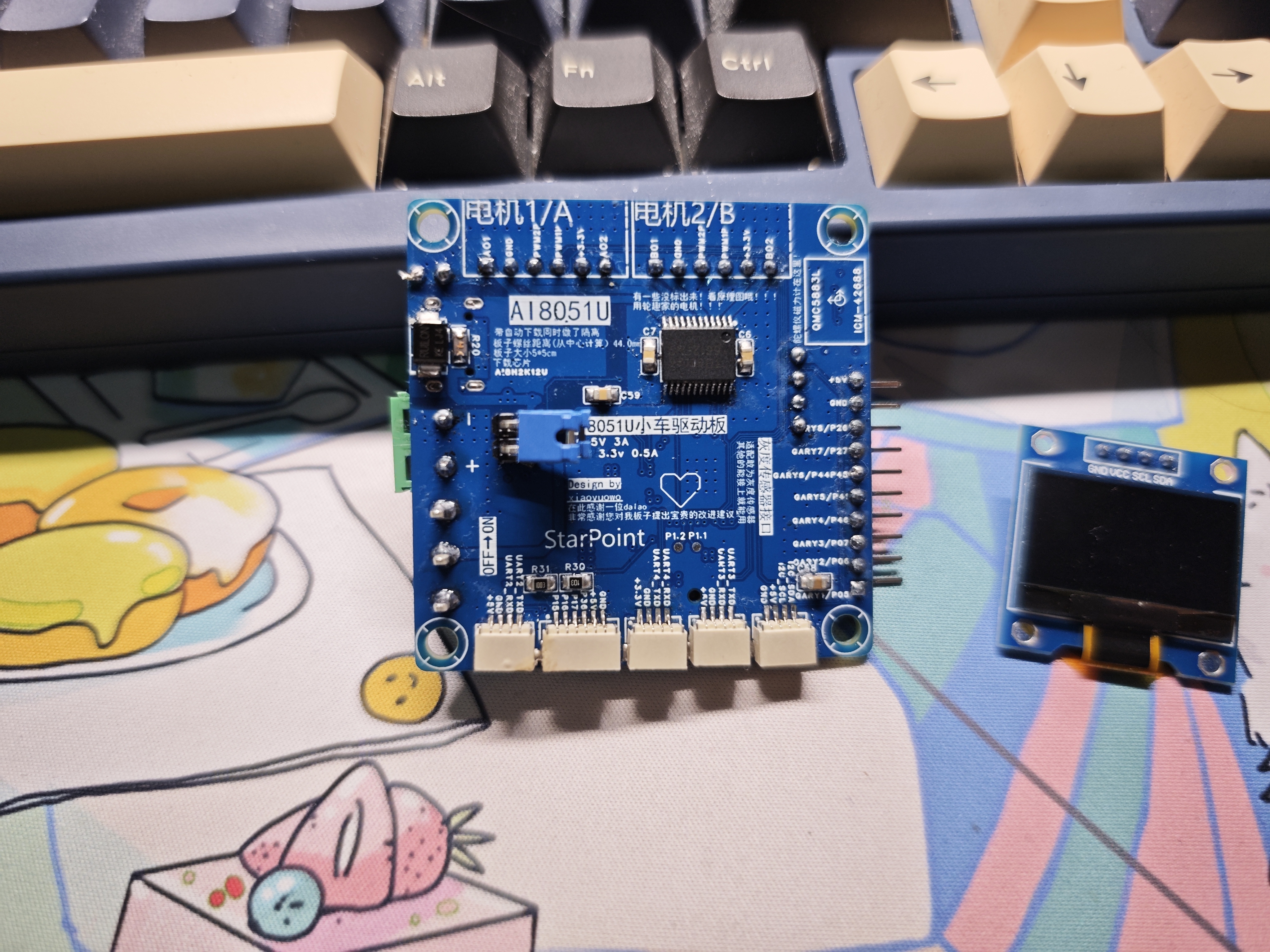

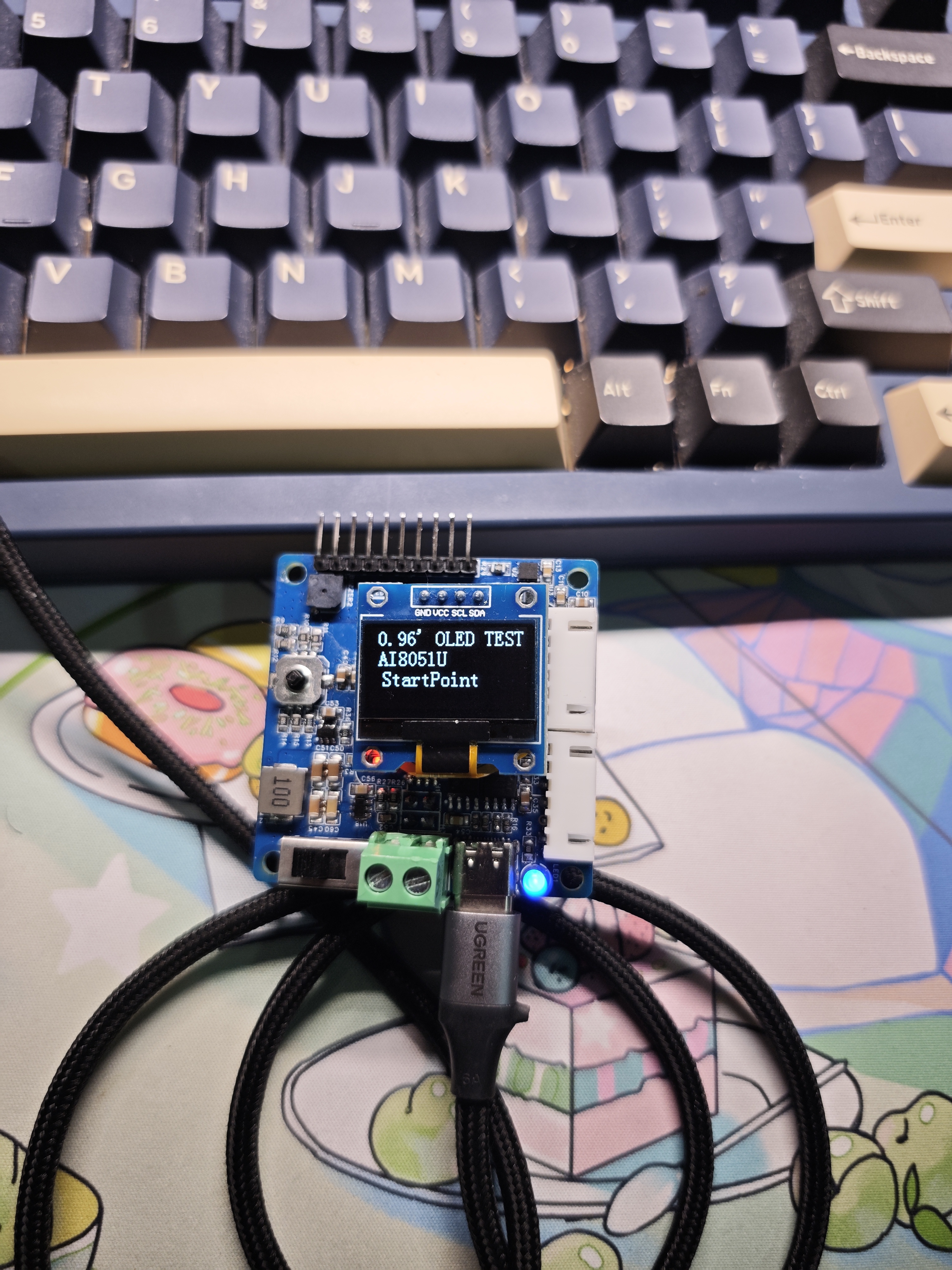

硬件测试好了没问题√
先把工程文件发出来了w

叁只***

wnag*** 发表于 2024-11-24 09:02
一起学习

嘿嘿一起学习等板子验证完成，代码写完了也会在这边开源的

叁只***

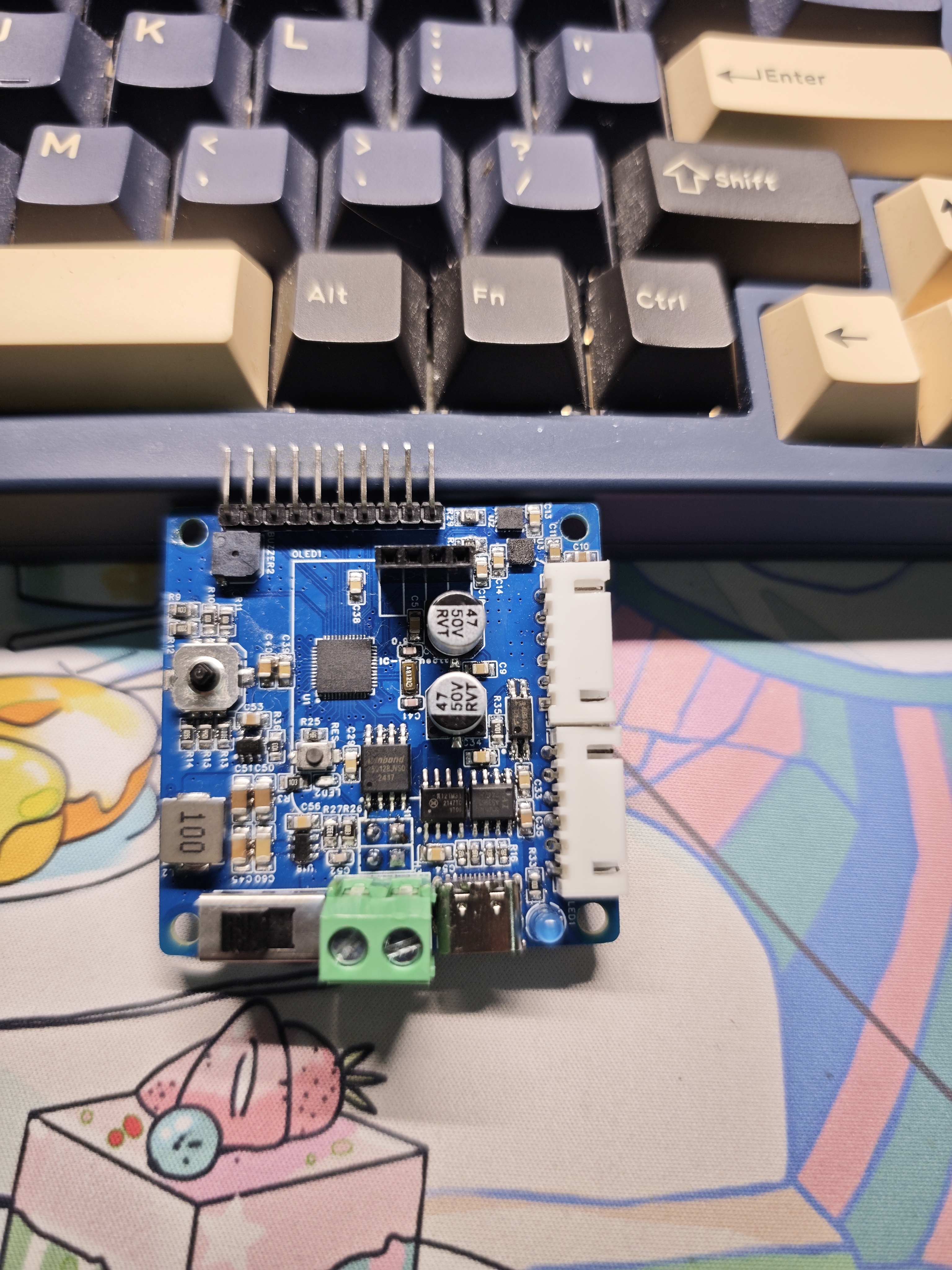

发两个图嘿嘿，等我把小车3d模型画了还得写一个通用模板坏耶

叁只***

硬件没问题,这边把工程先发出来了。

叁只***

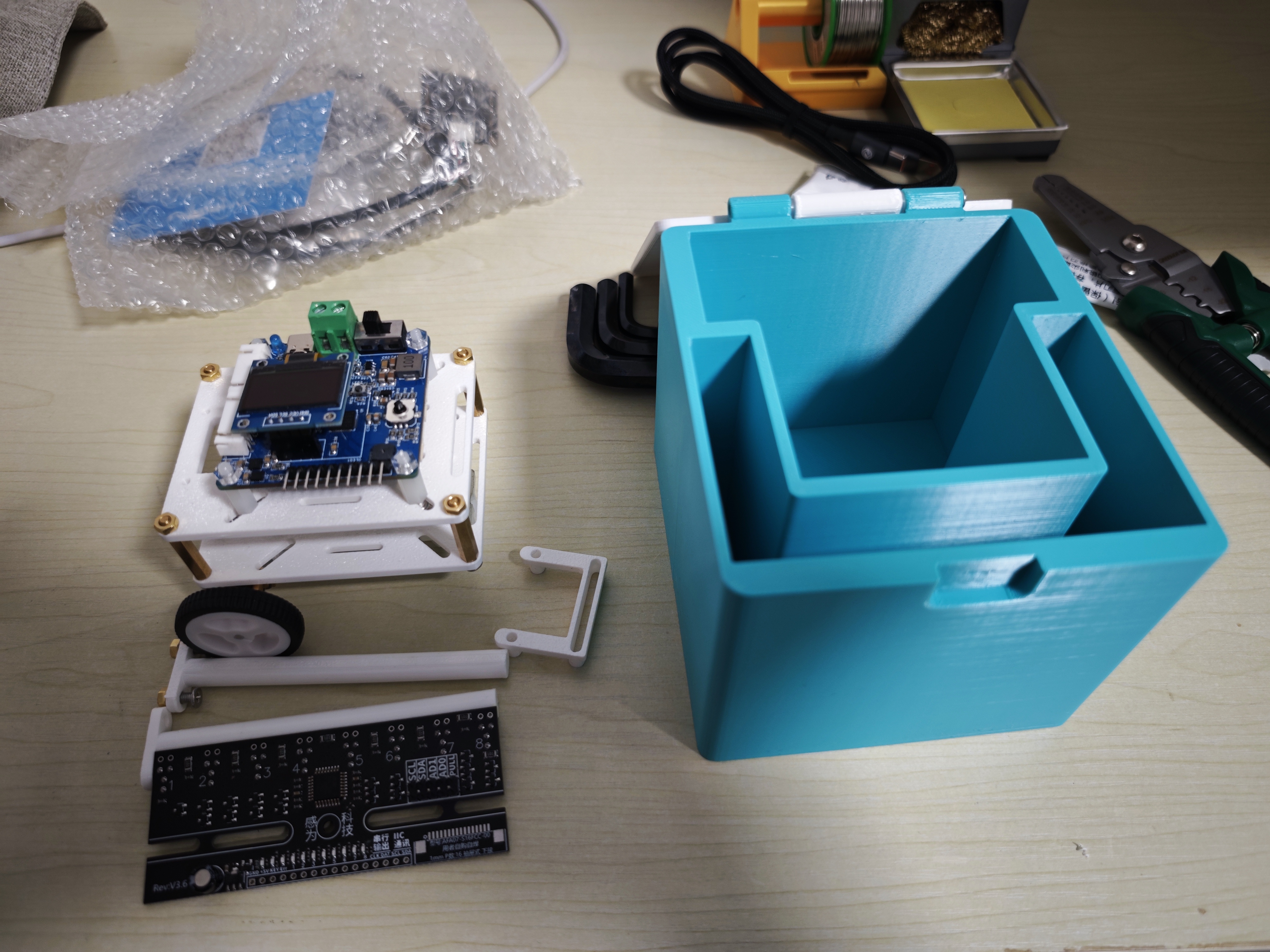

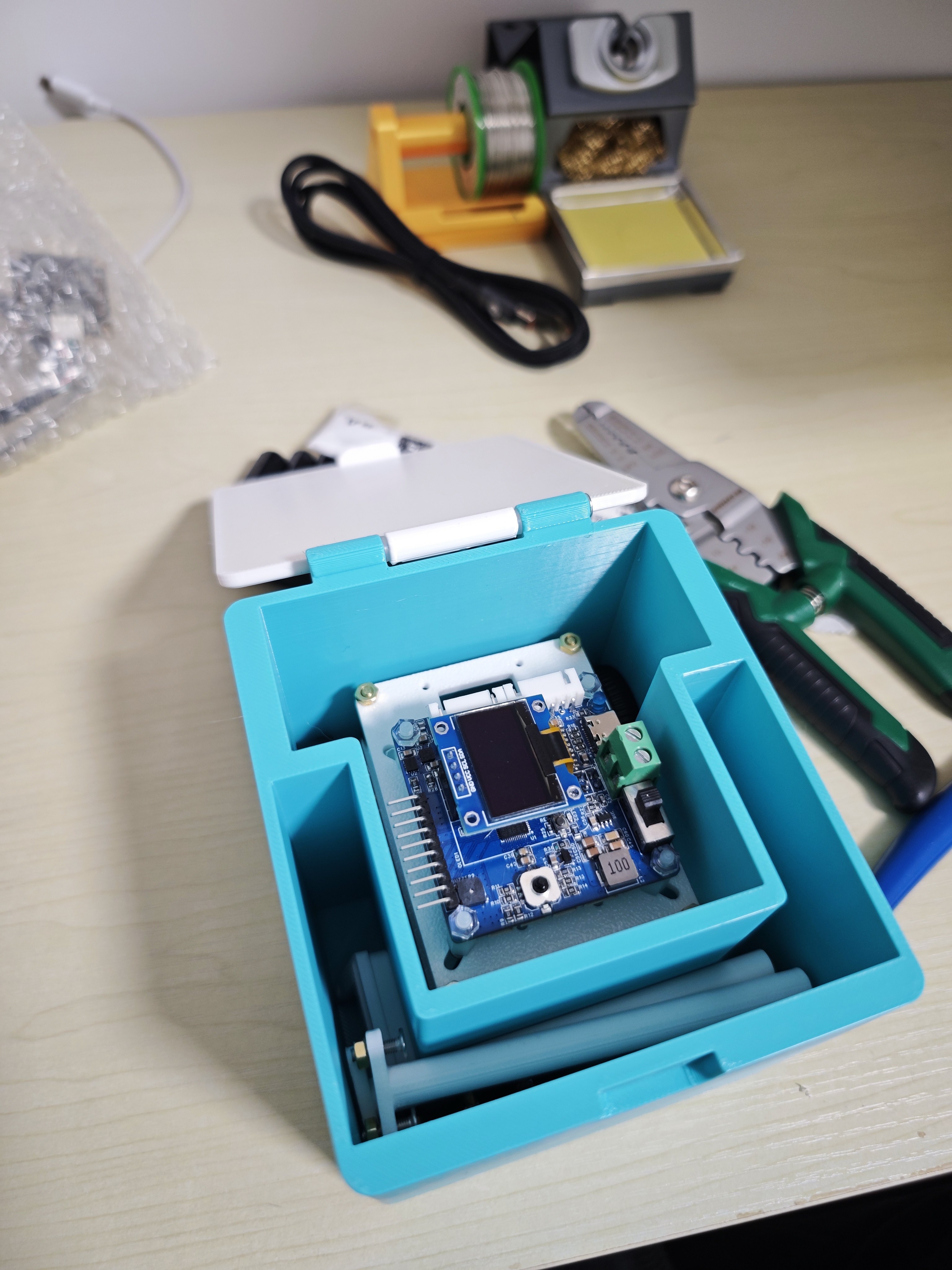

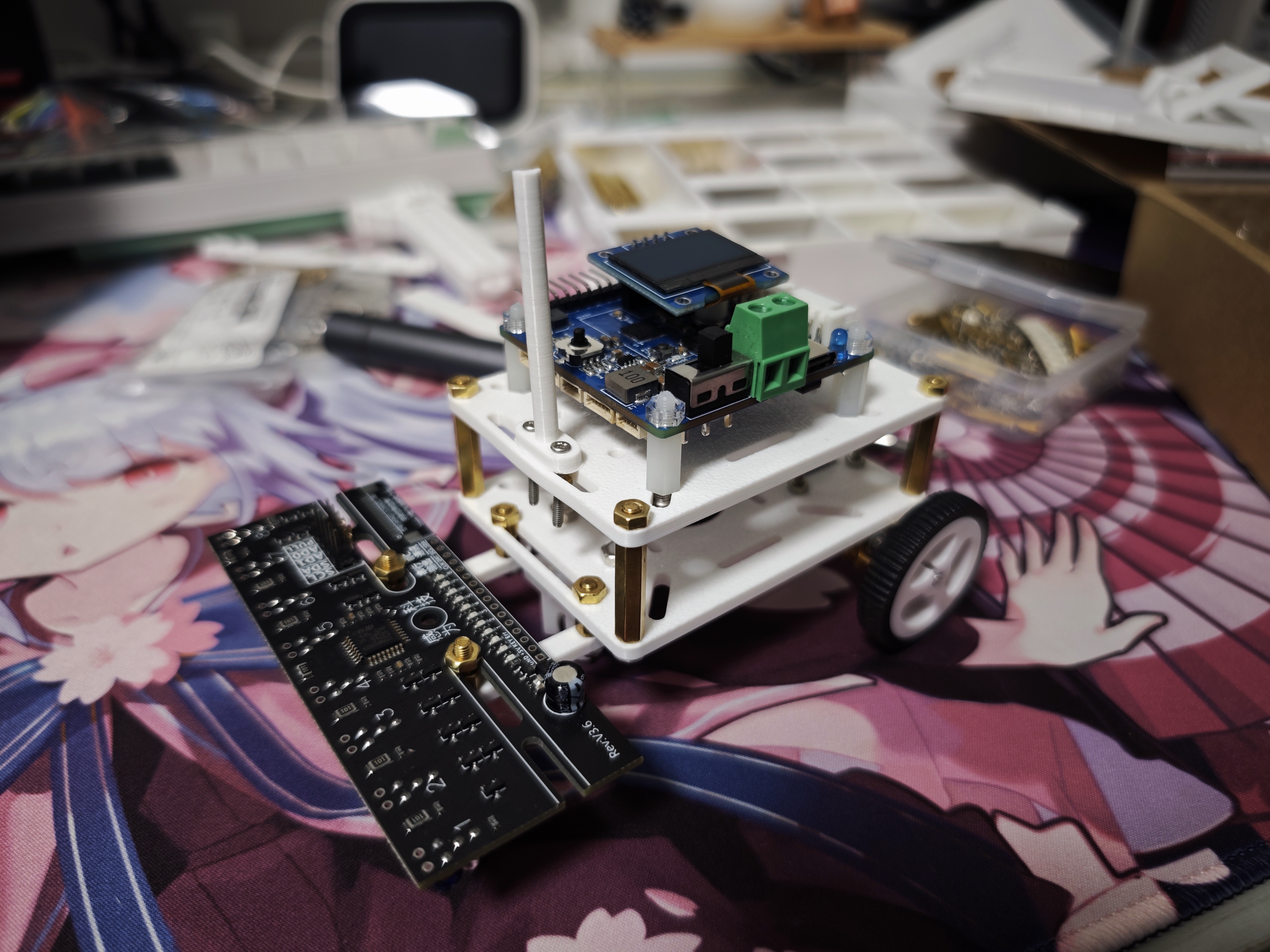

说一下最新进度，最近到家了疯狂摸鱼，开箱了一个3d打印机做了一个小车的盒子和底板，给大家拍两个照片发上来www
