辛苦费RMB500, 谁第一个用立创EDA复制 15H2K64S4实验箱

神*** · 发表于 2024-11-24 15:28:24

16个ADC检测按键


神*** · 发表于 2024-11-24 15:53:52

15H2K64S4-大学计划实验箱

BA*** · 发表于 2024-11-25 13:13:01

修改最新版

神*** · 发表于 2024-11-26 21:43:48

BA*** 发表于 2024-11-25 13:13
修改最新版

辛苦，帮也在立创开源

神*** · 发表于 2024-11-26 23:47:30

来找个图去帮其他网友，
这个要选 5.6V/5W的稳压管，不能用 5.1V的稳压管


我们标错了，0欧

BA*** · 发表于 2024-11-27 16:43:27

已经替换

神*** · 发表于 2024-11-27 16:58:42

1个ADC通道检测16个按键

跟12位ADC, 16位ADC是两码事

神*** · 发表于 2024-11-27 17:04:04

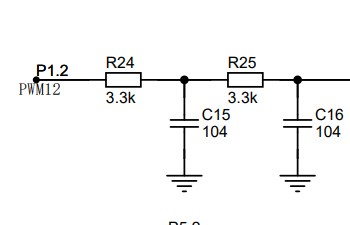

这个是啥，我也看不懂？

神*** · 发表于 2024-11-27 17:05:29

看文字调整到能看懂

聚精*** · 发表于 2024-11-28 14:35:52

建议这几处注释一下电路功能
