Ai8051U- DMA支持高速高级PWM-HSPWMA例程：输出SPWM经过滤波可以得到正弦波

梁***

Ai8051U-DMA支持高速高级PWM-HSPWMA@120MHz
输出演示程序：输出SPWM经过滤波可以得到正弦波

先别修改程序, 直接下载"Obj"里的"pwm.hex"测试,
下载时选择主频40MHz.
本例子演示使用HSPWMA DMA方式输出一个正弦波(SPWM),
DMA启动后自动装载60点正弦波的占空比，
装载完成后进入DMA中断重启DMA即可连续输出正弦波。
DMA中断取反P3.4来指示DMA中断频率=P3.4频率*2.。
本例主频FOSC=40MHz, PLL为120MHz给HSPWM做时钟,
PWM周期=2000, 则PWM频率=120000KHz/2000=60KHz,
60点正弦波, P3.4输出方波频率为500Hz.
PWM接滤波电路用示波器即可观察到正弦波。
P1.0或P1.1(互补) 输出正弦波频率为1000Hz, 两节无源二阶RC滤波参数: 5.1K+20nF  串联 51K+2nF.
P1.2或P1.3(互补) 输出正弦波频率为2000Hz, 两节无源二阶RC滤波参数: 5.1K+10nF  串联 51K+1nF.
P1.4或P1.5(互补) 输出正弦波频率为3000Hz, 两节无源二阶RC滤波参数: 5.1K+6.8nF 串联 51K+680pF.
P1.6或P1.7(互补) 输出正弦波频率为4000Hz, 两节无源二阶RC滤波参数: 5.1K+4.7nF 串联 51K+470pF.

本例子PWM输出IO:
PWM4N PWM4P    PWM3N PWM3P    PWM2N PWM2P    PWM1N PWM1P
P1.7  P1.6     P1.5  P1.4     P1.3  P1.2     P1.1  P1.0


两节无源二阶RC滤波电路：


Ai8051U-DMA支持高速高级PWM-HSPWMA@120MHz
输出演示程序：输出SPWM经过滤波可以得到正弦波
程序源码，分4个程序，分别是：
1路、2路3路、4路HSPWM DMA输出SPWM：
31-HSPWMA-DMA输出SPWM.rar (240.51 KB, 下载次数: 292)

2024-11-22 16:49 上传

点击文件名下载附件

神***

梁***

香河英*** 发表于 2025-1-3 14:07
感谢分享，是哪个开发板型号呀？

不是开发板上的，有MCU就可以实现。

shuan***

可以做数字电源吗

梁***

shuan*** 发表于 2025-7-4 17:12
可以做数字电源吗

数控电源-恒压/恒流，STC32G-HSPWM做充电器（升降压）-PID控制
https://www.stcaimcu.com/thread-18814-1-1.html
(出处: 国芯技术交流网站)

sh***

梁*** 发表于 2025-7-4 23:07
数控电源-恒压/恒流，STC32G-HSPWM做充电器（升降压）-PID控制
https://www.stcaimcu.com/thread-18814-1- ...

太牛了，我正在想这个方案呢，属于雪中送炭的感觉

uuta***

学习了 赞

ku***

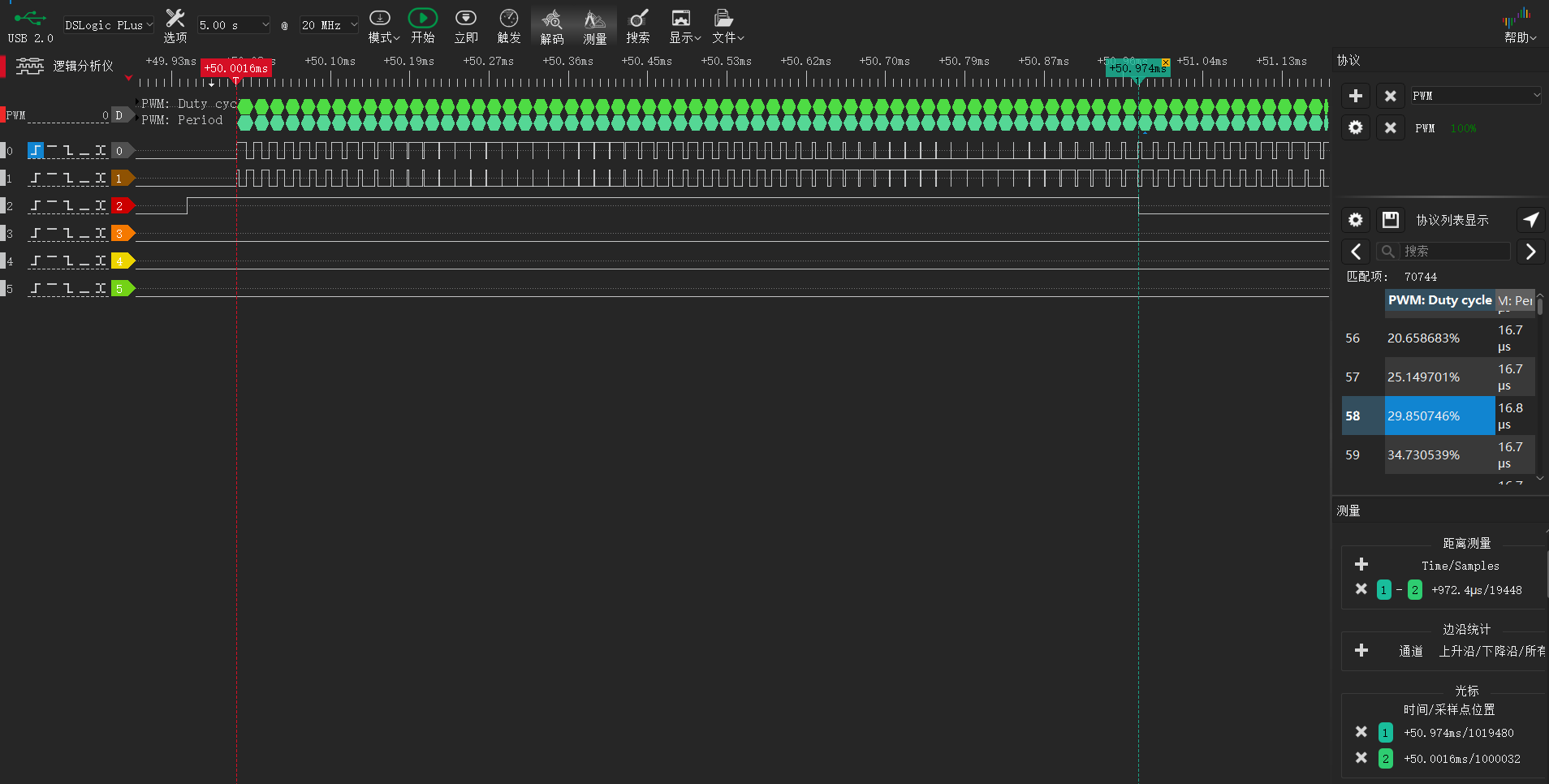

请教一下，我下载main-1路HSPWMA-DMA这个程序：
1）为啥算出来数组是在595这个位置是一组数据最后传输的？
2）为啥中断里面P34跳变的时候PWM只输出了59个数？（序号是从0开始的）

ku***

请教一下，我下载main-1路HSPWMA-DMA这个程序：
1）为啥算出来数组是在595这个位置是一组数据最后传输的？
2）为啥中断里面P34跳变的时候PWM只输出了59个数？（序号是从0开始的）

梁***

ku*** 发表于 2025-12-21 16:27
请教一下，我下载main-1路HSPWMA-DMA这个程序：
1）为啥算出来数组是在595这个位置是一组数据最后传输的？
...

先直接下载HEX文件测试，RC滤波后示波器看到正弦波。
