正在学习官方Ai8051U实验箱超强演示程序包

duro***

都是虚拟设备，没有真实设备的嘛？最近用了官网的lcd12864 和 1602 在真实设备上都跑不出来。郁闷啊。

duro***

erci*** 发表于 2024-11-29 21:27
新购一个3.3V LCD1602（区别在于背面焊接了电荷泵芯片）

3.3插上还是不亮，对比发现LED偏压电阻阻值太大 ...

那我的应该是5v的。

erci***

duro*** 发表于 2025-5-11 19:09
那我的应该是5v的。

还有这一层踩得坑可以看看
https://www.stcaimcu.com/forum.p ... 1854&pid=123705


5V的我当时是用最小系统板测的。
https://www.stcaimcu.com/forum.p ... 1854&pid=124119

duro***

erci*** 发表于 2024-11-26 00:06
实验36 LCD1602屏几个注意事项记录下~
1.调节W2滑动变阻器阻值，不能0欧，以免短路
2.R121 (排插下侧)堆个2 ...

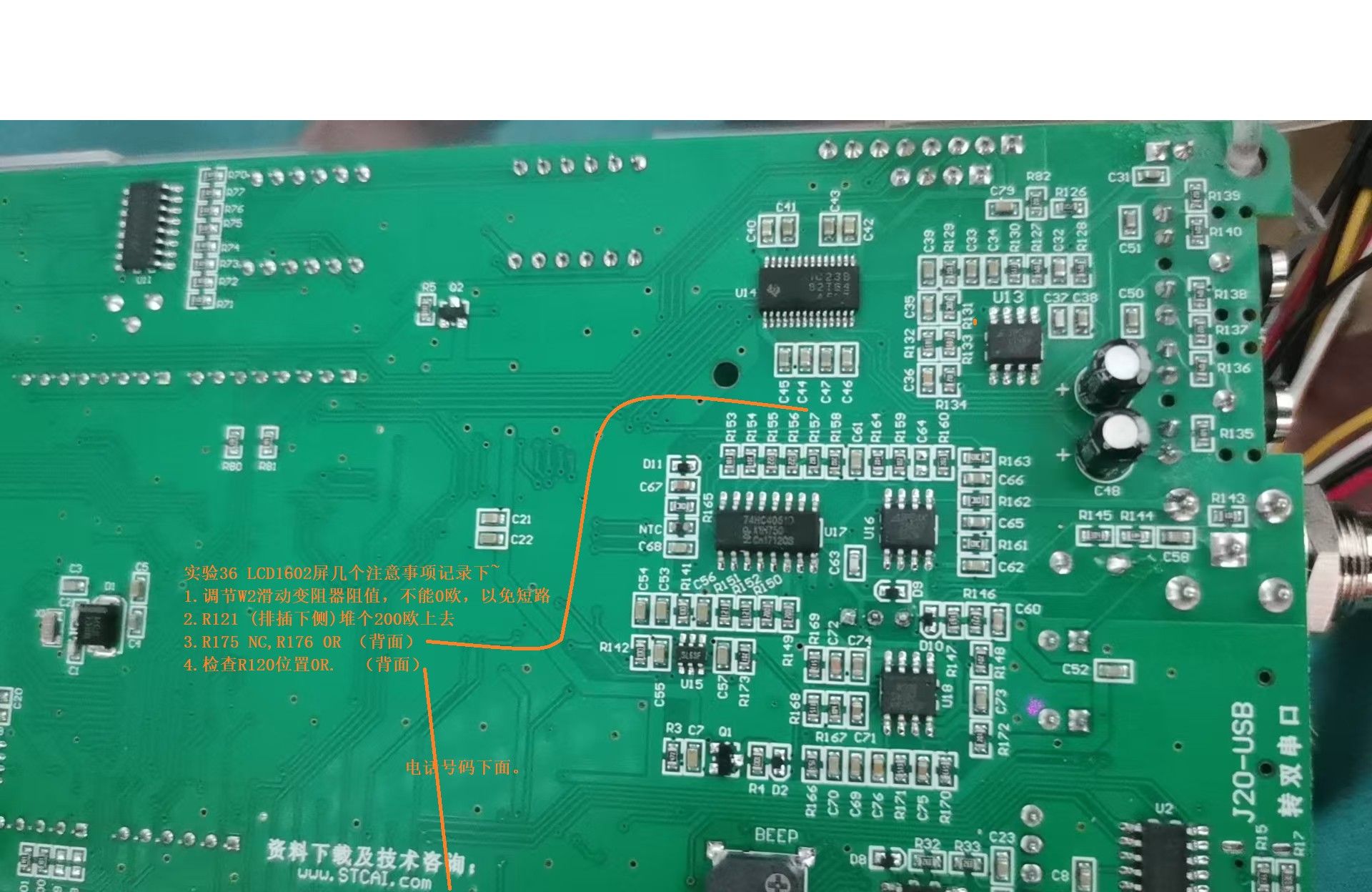

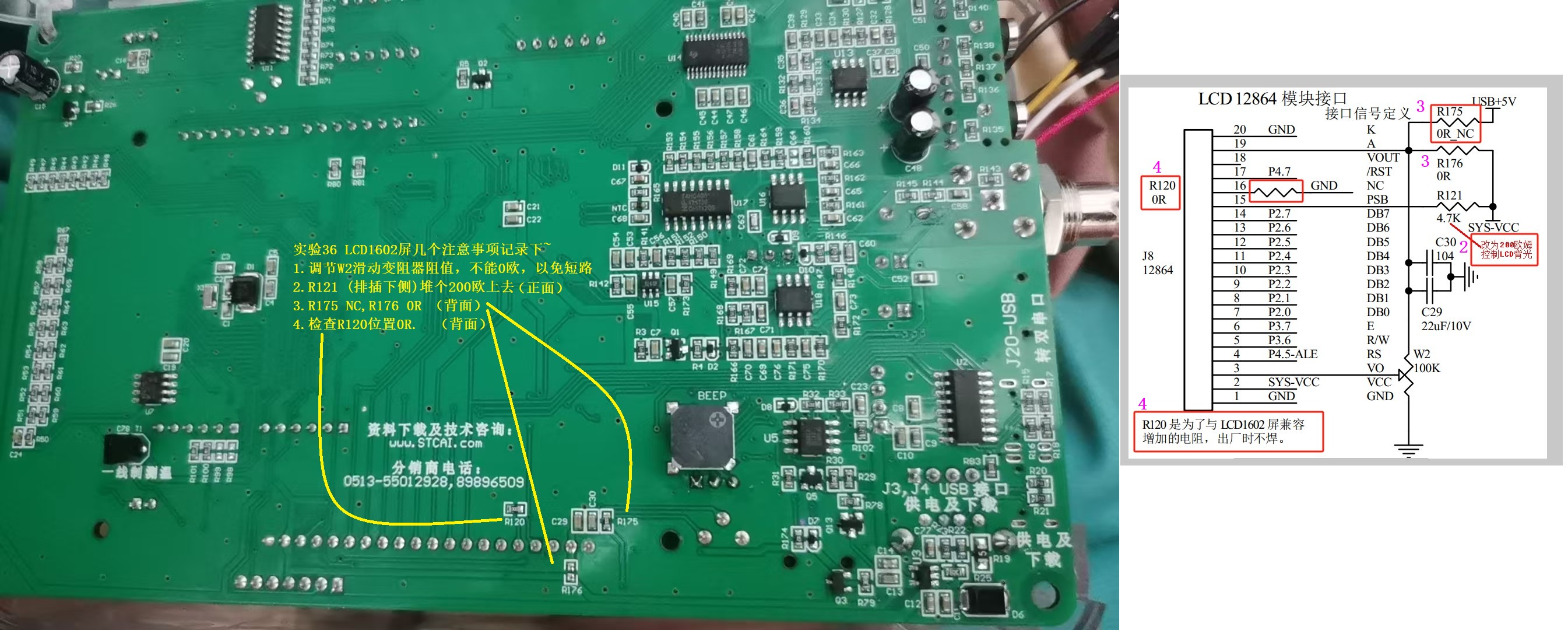

做了一个实物图片。

duro***

erci*** 发表于 2024-11-26 00:06
实验36 LCD1602屏几个注意事项记录下~
1.调节W2滑动变阻器阻值，不能0欧，以免短路
2.R121 (排插下侧)堆个2 ...

这么说，默认就是点不亮的嘛。我去。

duro***

erci*** 发表于 2024-11-26 23:39
实验36 ：LCD1602分5V和3.3V版本，实验箱直插要用3.3V的....

拿最小系统板5V逻辑电平验证下:

实验36 ：LCD1602分5V和3.3V版本，实验箱直插要用3.3V的....
-------------------------------------------
不对啊，你不是说：
3.3插上还是不亮，对比发现LED偏压电阻阻值太大，
并且实验箱100K滑动变阻器很难在2k左右微调，
并联一个10k滑动变阻器上去，微调至1.64kΩ，终于看见字符了{:5_275:}

所以试验箱直插是需要5v的才对吧？

duro***

erci*** 发表于 2024-11-29 21:27
新购一个3.3V LCD1602（区别在于背面焊接了电荷泵芯片）

3.3插上还是不亮，对比发现LED偏压电阻阻值太大 ...

3.3插上还是不亮，对比发现LED偏压电阻阻值太大，
并且实验箱100K滑动变阻器很难在2k左右微调，
并联一个10k滑动变阻器上去，微调至1.64kΩ，终于看见字符了{:5_275:}
-----------------------------------------------------------
咋没看太懂呢？
你的意思是试验箱100k变阻太大，需要换成10k的，为啥要换是因为用了3.3的屏幕，对吧？
换句话说100k变阻主要是针对5v屏幕的，如果用5v屏幕就不需要换成10k的变阻，对吧？

erci***

duro*** 发表于 2025-5-11 20:06
3.3插上还是不亮，对比发现LED偏压电阻阻值太大，
并且实验箱100K滑动变阻器很难在2k左右微调，
并联一个1 ...

不是的，两码事的，电压是要选用3.3V的，这个是MCU整体3.3V供电决定的。

电阻是我这个屏，调到1.64kΩ才能看到字符。
自带的100k变阻很难在1~2k之间微调，所以并了个10k变阻。

5V屏幕我记也是个很低的电阻。
